铁路客车密接式车钩缓冲装置摘要：随着城市化进程的加快，各城市之间的连接愈发紧密。
我国在2019年提出发展现代化都市圈，通过大城市的辐射效应带动周边城市的协同发展，与此同时区域内的城际铁路得到了快速发展。
为有效满足城际铁路“快速、大运量、密集停站”的要求，城际动车组得到了广泛的应用和推广。
特别是其具有编组小，密度大，快启快停，容量大等诸多优点，可以满足不同速度等级的需要，并且其能够高效衔接高速铁路网与城市轨道网，更好地满足城市群内的快速通勤客运需要。
基于此，本文章对铁路客车密接式车钩缓冲装置进行探讨，以供参考。
关键词：铁路客车；密接式；车钩缓冲装置引言车钩缓冲装置是车辆最基本、最关键的部件之一，主要用于车辆的连接、传递力、降低垂直冲击、传递电信号甚至通风道，国内外大部分铁路车辆在正常运行过程中用于提高能量吸收和降低列车碰撞的严重程度，连接时遇到超出正常连接范围的速度时所产生的冲击和能量被吸收，通过压溃装置等来保证乘客和司机的安全。
一、车辆缓冲装置基本技术要求车钩应具有优良性能,整个车钩(包括连杆系统、缓冲系统、车身连接)的强度应拉伸荷载≥400kN,压力荷载(无永久变形)≥400kN,产生的应力应小于设计允许的应力。
车辆在通过最不利的线路条件时可以顺利通过。
车钩缓冲器应该能够在牵引运行期间缓冲垂直脉冲,而不会损坏车身结构。
车钩系统应在车辆末端有固定装置,以确保挂钩在不使用时可以隐藏在导流罩或开闭机构下方,不干扰车辆下方的其他设备或结构。
二、车钩缓冲装置相关问题当前车钩缓冲装置标准的另一个重要问题是:标准分散、混乱、无组织、完整、系统和有序的车钩缓冲装置标准，应传递拉力和压力、缓冲容量、阻抗、能量吸收、必要的结构尺寸、材料要求、控制程序、安装要求和其他技术要求，这些要求的标准分散在不同的标准之间，很难找到和使用，而且可能造成不必要的问题。
三、铁路客车密接式车钩缓冲装置（一）车钩工作原理短编组城际动车组列车两端采用自适应连挂的车钩缓冲装置，为10型全自动车钩缓冲装置。
25T型客车车钩缓冲装置说明书•••第一节密接式车钩缓冲装置使用、维护1 密接式钩缓装置的使用范围25T型客车采用的密接式车钩缓冲装置是由四方车辆研究所专为此而设计的，型号为MJGH-25T。
2 密接式钩缓装置的组成及性能指标1）本装置可实现自动连挂，连挂状态纵向平均间隙不大于1.5mm；2）本装置在使两车可靠连挂的同时，保证列车能顺利通过现有线路所有平、竖曲线；3）缓冲和吸收列车运行过程中车辆之间的纵向冲击能量；4）解钩采用人工作业；5）密接式车钩不能直接与普通车钩连挂，如特殊情况下要求车组与装普通车钩的机车车辆连挂的，可采用配备的专用过渡车钩。
2.3 密接式钩缓装置的主要技术指标如下：1）整体强度：≥2000 kN2）缓冲器性能参数：初压力：≤30kN阻抗力：≤800 kN容量：≥30kJ行程：73mm3）车钩平均连挂间隙：≤1.5mm4）水平转角≥±17°垂直转角≥±4°3 密接式钩缓装置的安装和拆卸要求密接式钩缓装置的安装位置在车体牵引梁的专用安装座上，安装座的厚度根据具体的技术文件确定。
安装前，应先用垂球检测车钩安装板（即允许上翘15ˊ）。
的垂直度，垂直度应为90°25.03.1 该装置通过4个M38螺栓固定在车体对应安装座上，组装时应加弹簧、平垫圈及防松开口销。
应采用测力扳手作业，紧固扭矩为800～900N·m。
3.2 密接式钩缓装置安装后，钩体凸锥顶点距轨面的垂直距高为880±30mm。
3.3 拆卸密接式钩缓装置，将钩体支撑水平，拆下4个M38安装螺栓。
4 密接车钩缓冲装置的使用4.1 列车连挂要求密接式车钩缓冲装置可以实现列车自动连挂。
连挂时，要求连挂速度不大于5km/h。
4.2 列车解钩方法密接式车钩缓冲装置的解钩由人工完成，具体操作过程规定如下：1)确认手柄定位销位于解钩手柄的销孔中（图1.2位置1），不能位于钩体的销孔中（图1.2位置2）。

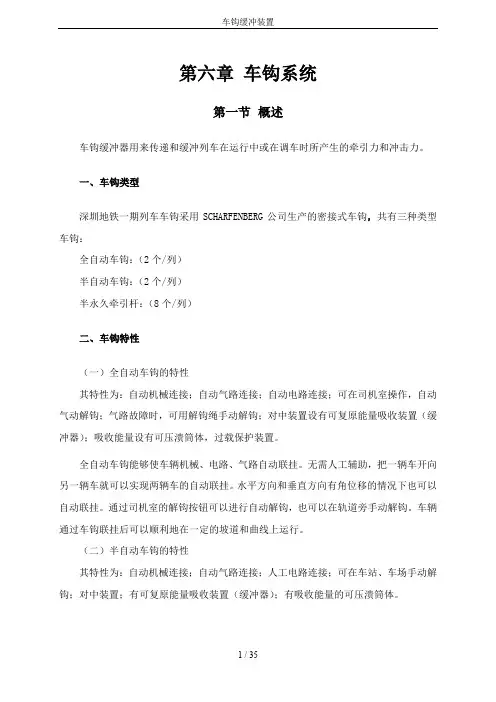

第六章车钩系统第一节概述车钩缓冲器用来传递和缓冲列车在运行中或在调车时所产生的牵引力和冲击力。
一、车钩类型深圳地铁一期列车车钩采用SCHARFENBERG公司生产的密接式车钩，共有三种类型车钩：全自动车钩：（2个/列）半自动车钩：（2个/列）半永久牵引杆：（8个/列）二、车钩特性（一）全自动车钩的特性其特性为：自动机械连接；自动气路连接；自动电路连接；可在司机室操作，自动气动解钩；气路故障时，可用解钩绳手动解钩；对中装置设有可复原能量吸收装置（缓冲器）；吸收能量设有可压溃筒体，过载保护装置。
全自动车钩能够使车辆机械、电路、气路自动联挂。
无需人工辅助，把一辆车开向另一辆车就可以实现两辆车的自动联挂。
水平方向和垂直方向有角位移的情况下也可以自动联挂。
通过司机室的解钩按钮可以进行自动解钩，也可以在轨道旁手动解钩。
车辆通过车钩联挂后可以顺利地在一定的坡道和曲线上运行。
（二）半自动车钩的特性其特性为：自动机械连接；自动气路连接；人工电路连接；可在车站、车场手动解钩；对中装置；有可复原能量吸收装置（缓冲器）；有吸收能量的可压溃筒体。
半自动车钩能够使车辆自动地进行机械联挂。
无需人工辅助，把一辆车开向另一辆车可以实现两辆车的机械联挂。
水平方向和垂直方向有角位移的情况下也可以自动联挂。
车钩允许联挂的列车通过垂直曲线和水平曲线，允许有旋转运动。
除了机械自动联挂外气路也能实现自动联挂，当车钩机械联挂在一起的同时自动把风管联接起来。
手动操作电子钩头，实现电子钩头的联挂和解钩。
可以通过解钩按钮对机械车钩进行自动解钩，也可以在轨道旁手动解钩。
解钩和车辆分离后，车钩又处于待联挂状态。
吸振装置（橡胶缓冲装置）能够保证缓冲和牵引装置的缓冲效果。
安装在车钩杆的压溃管保护底架防止过载。
（三）半永久牵引杆的特性其特性为：无自动机械解钩功能；人工气路连挂；人工电路连挂；解钩作业需在车辆段进行，采用非气动方法；有可复原能量吸收装置（缓冲器）；半永久性牵引杆的设计用于车辆编组时永久性连接，.除非在紧急情况下或车辆在车间维护时，否则不需要分离车辆，半永久牵引杆的分离只能手动进行。
270km/h高速列车用密接式钩缓装置介绍密接式钩缓装置是为满足高速客车的运行需要而采用的刚性连接的自动车钩缓冲装置，可以使车辆连挂时，车钩紧密连接，最大限度地减小纵向连接间隙，使列车的纵向冲动水平大大下降，极大提高列车舒适性和安全性。
同时，由于连挂精度的大大提高，使其可以在列车连挂和分解时，自动控制相邻两车动力、辅助、通讯电路和空气管路的通断。
这项技术属高速列车技术中的关键技术之一，是保证高速列车连挂可靠性、运行舒适性和安全性的重要技术手段。
四方车辆研究所从1997年起开展了铁路客车用密接式钩缓装置的研制工作，为开发270km/h高速列车配套使用的密接式钩缓装置作技术准备。
铁道部科教司1999年下达了《旅客列车用密接式钩缓装置的研制》课题（合同编号99J05），要求四方所研制出适用于我国高速客车、动车组的密接式钩缓装置。
2001年4月30日，铁道部科教司正式下达了《270公里/小时高速列车设计任务书》（铁科教函[2001]166号），按照任务书要求，四方所于2001年5月开始在动车组用密接式钩缓装置基础上研制270公里/小时高速列车用密接式钩缓装置。
1 方案介绍由于开发铁路客车用密接式钩缓装置在国内尚属首次，为保证今后推广的可以与之连挂的密接式车钩具有较高的技术水平，本次研制工作应做到高起点，尽可能多地吸收借鉴国外先进成熟的经验和技术，以使研制的密接式钩缓装置具有较好的发展前景。
我们根据易于控制重量、方便安装、节省安装空间以及优化车钩缓冲器性能参数的原则，认为德国密接式车钩缓冲装置的安装系统和缓冲器结构较日本柴田式密接式车钩缓冲装置要简单、可靠，结构紧凑，重量小。
而柴田车钩的连挂部分要比沙芬格先进，结构简单，易于加工，容易使车钩的拉压强度相等。
我国客车缓冲器基本上都是具有油脂润滑的环簧结构。
环簧结构的缓冲器不能满足提速客车的性能要求，尤其是使用了密接式车钩，列车纵向力减小之后，环簧缓冲器更难满足使用需要。
密接式车钩缓冲装置介绍密接式车钩缓冲装置是一种用于汽车拖曳装置的装置，用于连接和缓冲车辆之间的运动。
它可以有效减轻车辆在拖曳过程中的冲击和振动，提高车辆的稳定性和安全性。
本文将详细介绍密接式车钩缓冲装置的工作原理、组成部分和应用场景。
密接式车钩缓冲装置主要由车钩、缓冲装置和接口块组成。
车钩是连接两辆车辆的关键部分，它需要具有足够的强度和刚度，以承受拖曳过程中产生的力和扭矩。
缓冲装置是将车钩与车辆连接起来的部分，它可以减轻车辆间的冲击和振动。
接口块是用于连接车辆和缓冲装置的零件，它需要具有良好的密封性和连接性能。
密接式车钩缓冲装置的工作原理是通过缓冲装置来吸收和分散拖曳过程中的冲击和振动。
当两辆车辆之间存在冲击时，缓冲装置会先吸收冲击力，再通过弹性变形将冲击力分散到整个装置上。
这样可以减轻车辆本身的振动，提高车辆的稳定性和乘坐舒适性。
密接式车钩缓冲装置可以广泛应用于各种拖曳场景，如拖车、拖船和拖动重型物体等。
在汽车保险杠拖车中，密接式车钩缓冲装置可以减少车辆在急刹车或急转弯时产生的冲击力，提高整个拖车系统的安全性。
在拖船场景中，密接式车钩缓冲装置可以减轻船舶和拖船之间的冲击和振动，降低船舶和拖船的损坏风险。
在拖动重型物体场景中，密接式车钩缓冲装置可以减轻装载物体对车辆的冲击力，提高整个拖动过程的稳定性和安全性。
密接式车钩缓冲装置的优点是具有较高的安全性和稳定性。
它可以有效减轻冲击和振动对车辆和装载物体的影响，保护车辆和装载物体的安全。
此外，密接式车钩缓冲装置具有较好的适应性和可靠性，可以适用于各种不同的拖曳场景。
它还具有较高的精度和稳定性，可以提高拖曳过程的准确性和效率。
综上所述，密接式车钩缓冲装置是一种用于汽车拖曳装置的装置，通过缓冲装置来减轻车辆在拖曳过程中的冲击和振动，提高车辆的稳定性和安全性。
它具有较高的安全性、适应性和精度，可以广泛应用于各种拖曳场景。
在未来，随着汽车技术的不断创新和发展，密接式车钩缓冲装置有望得到更广泛的应用和进一步的改进。
