智能插入式电磁流量计ZHINENG CHARUSHI DIANCI LIULIANG JI安装使用说明书衢州五星自动化仪表有限公司目录一、插入式电磁流量计简介1.1产品概述 (2)1.2测量原理 (2)1.3测量系统的组成 (4)二、主要技术参数 52.1智能型转换器的技术参数 (5)2.2传感器技术参数 (5)三、仪表选型（6）3.1流量计型号命名 (6)3.2流量计的结构及外形尺寸 (6)四、流量计的安装74.1传感器的安装方式 (7)4.2传感器的安装位臵的选择 (7)4.3传感器的安装方法及尺寸 (8)4.4传感器的接地 (9)五、转换器的接线和操作说明（9）5.1 外形及传感器的连接方式 (9)5.2 转换器的电气接线 (10)5.3 转换器操作面板的键盘定义与液晶显示 (11)5.4 转换器参数的设臵及操作 (11)5.4.1自动测量状态下的键功能 (12)5.4.2 参数设臵状态下各键功能 (12)5.4.3 参数设臵功能及功能键操作 (12)5.4.4 总量清零 (12)5.4.5 参数设臵菜单 (13)5.5 报警信息 (14)5.6 故障处理 (14)5.6.1 仪表无显示 (14)5.6.2 励磁报警 (14)5.6.3 空管报警 (15)5.6.4 测量的流量不准确 (15)一插入式电磁流量计简介1.1产品概述：电磁流量计是一种测量导电流体体积流量的感应式仪表。
本公司WXCDL型插入式电磁流量计是在管道式电磁流量计的基础上发展起来的一种新型流体流量仪表。
它在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在大管道上安装困难、费用大等缺陷，根据尼库拉磁（NIKURADS）原理，用电磁方法通过测量流体的平均流速，从而获得流体的体积流量。
特别是采用了带压开孔，带压安装技术后，插入式电磁流量计可在不停车（水）的情况下安装，也可在铸铁管、水泥管、PE管上安装。
插入式电磁流量计的研制成功，为流体流量的检测提供了一种新的手段。
插入式电磁流量计的介绍一、原理插入式电磁流量计的工作原理是基于法拉第定律和电磁感应定律。
当液体通过电磁流量计内的测量管时，在液体中施加一个垂直与流动方向的磁场，液体中的电离物质（如离子）将受到磁力的作用而垂直运动，并形成涓涓电荷。
接着，在测量管上施加一个与磁场垂直且固定方向的电场，使涓涓电荷在电场的力作用下产生运动并形成电势差。
通过测量这个电势差的大小，就可以得出液体的流量值。
二、结构插入式电磁流量计由测量转换器和传感器组成，其中测量转换器是由输入与输出电路组成的智能仪表。
传感器则是放置在管道内壁上的电磁感应元件，常由外壳、测量管、电磁铁磁体、电磁感应电极等部分组成。
测量转换器和传感器之间通过线缆连接。
测量转换器负责产生电磁场并对液体流经传感器时产生的电势信号进行处理，最终得出流量值。
三、优点1.准确性高：插入式电磁流量计能够提供非常准确的流量测量值，达到±0.5%的精度水平，不受流量脉动和流体密度、粘度等因素的干扰。
2.响应速度快：插入式电磁流量计对流量的变化可以实时响应，转换器能够迅速处理产生的电势信号，使用户能够及时监测流体流量变化，从而采取相应措施。
3.结构紧凑：插入式电磁流量计的结构简单紧凑，安装方便。
传感器通过插入管道内壁的方式进行测量，不需要额外的安装空间。
4.兼容性强：插入式电磁流量计可以适应不同的工业管道，并且可以分别用于液体和固体颗粒流量的测量。
四、应用插入式电磁流量计广泛应用于化工、石油、制药、食品、冶金、环保等领域。
其主要用途包括管道中石油、化工、自来水、循环水、液态氨、酸碱液等流体的流量测量。
由于插入式电磁流量计具有较大的测量范围和良好的适应性，因此被许多行业广泛采用。
总之，插入式电磁流量计是一种准确性高、响应速度快、结构紧凑的流量测量仪器。
通过法拉第定律和电磁感应定律的原理，它能够对液体流量进行精确测量。
在化工、制药、食品等行业的流量控制和管理中发挥着重要的作用。
插入式电磁流量计工作原理
插入式电磁流量计是一种常用的流量测量仪器，其工作原理如下：
1. 法拉第电磁感应定律：当导体穿过磁感线时，会产生感应电动势。
2. 根据法拉第电磁感应定律，当导体内部有流体通过时，流体中的电导率和流速会影响感应电动势的大小。
3. 插入式电磁流量计包括两个主要部分：电磁铺片和信号处理器。
4. 电磁铺片由一个或多个线圈组成，其中一个线圈通电产生磁场，而其他线圈用于感应电动势。
5. 当流体通过电磁铺片时，流体中的电导率和流速会影响磁场的强度和分布。
6. 流体中的电导率和流速越高，感应电动势的幅度越大。
7. 感应电动势由电磁铺片上的感应线圈感应得到，然后传输到信号处理器进行信号放大和转换。
8. 信号处理器会根据感应电动势的大小和一些预设参数计算出流量值。
9. 最后，流量值可以通过显示屏或输出接口显示给用户。
总之，插入式电磁流量计通过感应电动势来测量流体的流量，利用电导率和流速对磁场强度的影响，通过信号处理器将感应电动势转换为流量值。
附件1：插入式电磁流量计技术参数
一、基本要求
1、类型：流量压力远传一体
2、测量参数：瞬时流量、累计流量、压力
3、管径范围：DN1000内
4、额定压力：1.0Mpa
5、测量精度：±2%
6、流向测量：双向测量
7、安装方式：插入式（带压安装）
二、仪表技术参数
1、精确度：电磁流量计±2%
2、环境、介质温度：水，0℃-40℃
3、防护等级：IP68（一体整机）
三、传感器
1、结构：插入式
2、电极材料：不锈钢0Cr18Ni12Mo2Ti
四、变送器
1、安装：一体式
2、显示：现场显示
3、电源：一体内置电池3.6V
4、信号输出：
无线输出（一体化GPRS无线远传输出，数据打包和实时传送）
5、诊断和报警功能（报警可实时显示和远传）
电池：电池容量、外电检测和切换
测量：介质的低阻抗报警（空管）、流量突变（变化率、变化量报警）、流量方向改变、零流量、设定报警限等。
6、不少于5年的GPRS流量卡。
7、到货时附带质检部门检定报告。
插入式电磁流量计的安装方法（试行）适用范围本安装方法适合本公司包括:插入式电磁流量计安装。
主要遵循的标准定义及缩略语无安装方法安装工具和资料及数量需要辅材抱箍，硅胶等安装前的准备工作安装工具和资料(4.1)需要到位各种辅助材料(4.2)需要到位需要2个以上的安装人员进行操作安装步骤及要求（1）、插入式电磁流量计传感器安装上游直管段不低于5D（D表示管径），下游直管段不低于2D安装方式如下图：1、垂直安装，传感器插入管道时应与管道断面的垂直直径夹角小于5°，适用于测量管道振动小的清洁介质。
2、倾斜安装，其传感器的轴线与被测管道的轴线夹角为45°，适用于大管径且测量介质中含有其它杂质的液体流量测量，该安装方式水阻小，不宜缠挂。
插入式电磁流量计传感器插入点有两种方法：一是插入到被测管道的中心轴线上（即1/2倍的管径）；二是插入到管道内壁为管道的1/4处。
传感器的安装1、清理被测管安装底座的焊渣和毛刺。
2、关掉上游流量控制阀门或采用低压供水。
3、将球阀安装到安装底座上，注意球阀的长空腔向上，检查球阀是否能全开、全关，将压紧螺纹座、压紧螺母和橡胶密封圈安装到球阀上，松开定位螺母，将传感器插入杆通过球阀插入被测管道，同时应注意传感器方向标志杆指向应和流体流向一致。
注意事项1 ．对直管段的要求入口/出口直管段：入口应≥10×DN；出口应≥5×DN；2．对接地点要求为了使仪表可靠的工作，提高测量精度，不受外界寄生电势的干扰/传感器应有良好的接地，接地电阻小于10.（若金属管道接地良好时，无须专设接地装置）3 对安装位置要求插入电磁流量计根据现场管路情况不一，不加装球阀的流量计，应在不带压倒管路上安装（即不带压安装可选择不加装球阀的流量计），在管道上开孔直径50，准备把连接焊管焊接在管道的开孔上；对于要求不断流装卸或不允许介质溢出的场合，须加装球阀，即选择带球阀结构的插入式电磁流量计；在管道上开孔直径50，准备把连接焊管焊接在管道的开孔上。
插入式电磁流量如何选型简介插入式电磁流量计是流量计的一种，其优点是可以在管道中心位置安装，特别适合对管道干扰较大的场合。
插入式电磁流量计可以测量无色透亮的液体、浆料以及可导电液体中的流速和流量。
如何选型是选择插入式电磁流量计时需要考虑的一个重点问题。
本文将为您介绍如何选择适合本身的插入式电磁流量计。
选型注意事项测量范围选型时需要首先考虑的是测量范围，包括流体介质的种类、流量范围和粘度等。
插入式电磁流量计适用于大多数液体，包括相对粘度小于5x10⁻⁶Pa·s的液体和可导电液体。
但对于粘度较高的液体和气体，插入式电磁流量计的性能会受到影响。
另外，插入式电磁流量计的流量范围也很紧要，需要依据实际需要选择不同的流量计型号和规格。
一般来说，流量计的测量范围应当略大于最大流量，以保证测量精度。
精度流量计精度是选型时需要考虑的另一个紧要参数。
应依据实际需要选择不同的精度等级。
高精度要求的场合需要选择精度更高的插入式电磁流量计，而一般场合可以选择精度略低的型号。
材质插入式电磁流量计的材质应当与被测介质兼容。
通常情况下，选择不锈钢、碳钢、铸铁等材质的流量计，以适应不同的介质。
同时要考虑操作温度、压力的范围，避开材质在使用过程中显现破损的情况。
安装方式插入式电磁流量计整体安装在流体管道中央，插入式电磁传感器安装在探头孔上。
因此，在选择流量计时，需要考虑管道的直径和形状等参数，以确保插入式电磁传感器可以有效插入管道中央。
在安装时，应确保插入深度和角度正确，以确保流量计的精度。
信号输出插入式电磁流量计可以输出模拟信号或数字信号。
模拟信号输出范围通常为4—20mA，数字信号输出通常为RS485或HART等。
选择信号输出类型应依据生产工艺的实际需求而定。
常用型号介绍系列选型常见的插入式电磁流量计品牌有ABB、YOKOGAWA、Honeywell等。
这些品牌通常供应多个系列的流量计产品以充分不同的测量需求，如ABB的FMG3000系列、YOKOGAWA的EJX系列、Honeywell的TM系列等。

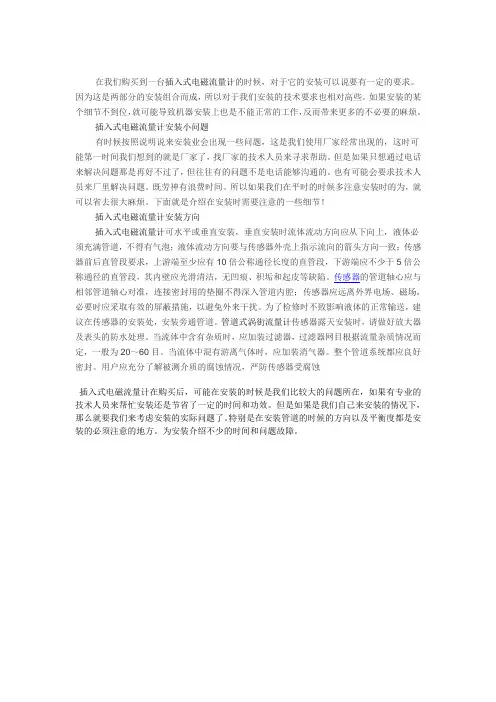

在我们购买到一台插入式电磁流量计的时候，对于它的安装可以说要有一定的要求。
因为这是两部分的安装组合而成，所以对于我们安装的技术要求也相对高些。
如果安装的某个细节不到位，就可能导致机器安装上也是不能正常的工作，反而带来更多的不必要的麻烦。
插入式电磁流量计安装小问题有时候按照说明说来安装业会出现一些问题，这是我们使用厂家经常出现的，这时可能第一时间我们想到的就是厂家了，找厂家的技术人员来寻求帮助。
但是如果只想通过电话来解决问题那是再好不过了，但往往有的问题不是电话能够沟通的。
也有可能会要求技术人员来厂里解决问题。
既劳神有浪费时间。
所以如果我们在平时的时候多注意安装时的为，就可以省去很大麻烦。
下面就是介绍在安装时需要注意的一些细节！插入式电磁流量计安装方向插入式电磁流量计可水平或垂直安装，垂直安装时流体流动方向应从下向上，液体必须充满管道，不得有气泡；液体流动方向要与传感器外壳上指示流向的箭头方向一致；传感器前后直管段要求，上游端至少应有10倍公称通径长度的直管段，下游端应不少于5倍公称通径的直管段，其内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。
传感器的管道轴心应与相邻管道轴心对准，连接密封用的垫圈不得深入管道内腔；传感器应远离外界电场、磁场，必要时应采取有效的屏蔽措施，以避免外来干扰。
为了检修时不致影响液体的正常输送，建议在传感器的安装处，安装旁通管道。
管道式涡街流量计传感器露天安装时，请做好放大器及表头的防水处理。
当流体中含有杂质时，应加装过滤器，过滤器网目根据流量杂质情况而定，一般为20～60目。
当流体中混有游离气体时，应加装消气器。
整个管道系统都应良好密封。
用户应充分了解被测介质的腐蚀情况，严防传感器受腐蚀插入式电磁流量计在购买后，可能在安装的时候是我们比较大的问题所在，如果有专业的技术人员来帮忙安装还是节省了一定的时间和功效。
但是如果是我们自己来安装的情况下，那么就要我们来考虑安装的实际问题了。
北京高标自控设备有限公司1 DWM2000电磁流量计产品说明概 述：用于测量管道中导电液体的体积流量，把瞬间流量信号变送成模拟信号0～10V或4～20Ma 输出。
如水、污水、泥浆、矿浆、酸、碱、盐液体及食品浆液等。
在暖通空调、矿冶、煤炭、水利工程给排水、污水处理等行业中广泛应用。
设计原理：电磁流量计所依据的基本理论是法拉第电磁感应定律。
当导体切割磁力线运动时，导体内将产生感应电动势。
根据该原理，可测量管内流动的导电流体的体积，导电流体流动的方向与电磁场的方向垂直，在导管垂直方向施加一个交变的磁场，并在有绝缘衬里的导管内壁两侧安装一对电极，两电极的连线既与导管轴线垂直，又与磁场方向垂直，当导电液体流经导管时，因切割磁力线，两个电极上就产生感应电动势UE 。
传感器导管内径D 是固定的，通过励磁线圈的励磁电流是恒定值时，磁感应强度B 也是恒定值，因此，平均流速V 或流量QV （QV=лD2/4·V ）与感应电动势UE 的大小成正比例关系。
产品特点：l 测量不受液体密度、粘度、温度、压力和导电率变化的影响。
l 测量管内无活动及阻流部件，无压损、不堵塞，可测量含有纤维、固体颗粒和悬浮物的液体。
l 仪表反映灵敏，测量范围宽，流速0.3～10 m/s ，导电率>5μs/cm 的导电液体都可测量，量程范围可以任意选定。
l 仪表采用了低频三态方波励磁技术、先进的小信号处理技术和软件技术，故抗干扰性强、精度高、稳定可靠。
l 电磁流量计的电极及内衬材料耐腐蚀性和耐磨性极好，寿命长。
可按用户特殊工况要求生产电磁流量计。
如生产潜水型电磁流量计。
技术参数：l 使用环境：温度-20℃ ~ +50℃,湿度≤85%l 流速范围：0.3~10m/sl 介质导电率：>5us/cml 测量精度：0.5%FS 1.0%FS （0.2%FS 系V>0.5 m/s 的指定段）l 介质温度：0~70℃；0~90℃；0~150℃（可选）l 公称通径：DN10mm~ DN 500mml 压力：1.6Mpa ；2.5Mpa ；6.4Mpa ；16Mpa ；25Mpa ；32Mpal 输出信号：频率输出0~2kHz ，电压输出1~5V ，电流输出4-20mAl 电源：220V AC ±15% 24VDC ±5%（可选）l 功耗：≤12V Al 衬里材料：聚氨脂橡胶、氯丁橡胶、聚四氟乙烯、F46DW2000型产品接线图：源正正输出电流型接线电压型接线订货须知：订货时必须给出量程范围、管道口径、输出信号，供电类型等参数；2北京高标自控设备有限公司。
插入式电磁流量计安装方式插入式电磁流量计如何操作插入式电磁流量计是在分体式电磁流量计的基础上进展起来的一种新型电磁流量计，它再保留分体式电磁流量计优点的基础上，针对分体式电磁流量计在管道安装困难，费插入式电磁流量计是在分体式电磁流量计的基础上进展起来的一种新型电磁流量计，它再保留分体式电磁流量计优点的基础上，针对分体式电磁流量计在管道安装困难，费用大等缺陷，依据法拉第电磁感应原理，用电磁方法通过测量流体的平均流速，从而获得流体的题解流量。
其实插入式电磁流量计的显现为生产现场带来了极大的便利，插入式电磁流量计紧要用于一般电磁流量计不便利安装的场所，直接可以在管道上面开孔，然后再把插入式电磁流量计垂直放入管道内进行测量，插入式电磁流量计紧要用于测量封闭管道中的导电液体和浆液中的体积流量。
包括酸、碱、盐等强腐蚀性的液体。
下面简单了解一下，插入式电磁流量计安装方式及要求：一、垂直安装流量计传感器插入管道时应与管道断面的垂直直径夹角小于5°。
二、倾斜安装流量计传感器的轴线与被测管道的轴线夹角为45°，适用于大管径且测量介质中含有其它杂质的液体流量测量，倾斜安装方式水阻小，不宜缠挂。
插入式电磁流量计传感器插入点有两种方法：一是插入到被测管道的中心轴线上，二是插入到管道内壁为管道的0.25D处。
第一：清理被测管安装底座的焊渣和毛刺。
第二：关掉插入式电磁流量计上游流量掌控阀门或接受低压供水。
第三：将DN50球阀安装到安装底座上。
注意球阀的长空腔向上，检查球阀是否能全开全关、将压紧螺纹座、压紧螺母和橡胶密封圈安装到球阀上。
松开定位螺母。
将插入式电磁流量计传感器插入杆通过球阀插入被测管道，同时应注意插入式电磁流量计传感器方向标志杆指向应和流体流向一致。
