插入式电磁流量计的安装要求及注意事项

电磁流量计的安装要求1.安装位置要选择在无异物和振动的地方：电磁流量计的测量结果受到外部环境的干扰。

因此，在安装电磁流量计时，应避免安装在有振动或者液体中带有颗粒物质的地方。

同时，为了避免电磁流量计受到太阳辐射的影响，应选择安装位置远离直射阳光，以保证测量的准确性。

2.安装位置要选择在管道的垂直部分：电磁流量计的安装位置对其测量的准确性有很大的影响。

应该选择在管道的垂直部分进行安装，以确保流体的正常流动，避免液体堵塞和积聚。

若管道的安装位置有倾斜，会导致流体的流速和流量的不准确。

3.安装位置要选择在离电磁流量计前后一定距离的地方：为了确保电磁流量计的测量精度，应在电磁流量计前后分别安装一定长度的直管段。

这样可以减少流体流动的不稳定性和脉动对测量结果的影响，提高测量的准确性。

一般来说，前后直管段的长度应按照电磁流量计厂家的要求来决定。

4.安装位置要有足够的空间进行维护和检修：为了保证电磁流量计的正常运行，应在安装位置周围留有足够的空间进行维护和检修。

这样可以方便对电磁流量计进行日常的检查和维护，保证其长期稳定运行。

5.安装时应严格按照规定的方法和顺序进行：为了保证电磁流量计的安装质量，应严格按照电磁流量计的安装说明和规定的方法进行操作。

安装人员应具备相关的技术知识和操作经验，以确保安装过程的正确性和安全性。

6.安装时应使用合适的附件和管路连接件：在进行电磁流量计的安装时，应选择适当的附件和管路连接件，以确保其与管道的连接紧密且可靠。

这样可以避免因连接不良导致的漏液和严重损坏。

7.安装过程中应进行严格的检测和校准：为了确保电磁流量计的测量结果准确可靠，安装过程中应进行严格的检测和校准。

这包括对传感器和电子元件进行测试和调试，确保其工作正常和准确。

总之，电磁流量计的安装要求包括选择适当的安装位置、安装前后留有一定的直管段、提供足够的空间进行维护和检修，严格按照安装说明进行操作，并使用合适的附件和管路连接件。

插入式电磁流量计仪表井基本要求
一、安装点选择
1.安装位置必须保证管道内始终充满被测流体。

2.选择流体流动脉冲小的地方，即应远离泵和阀门、弯头等局部阻力件。

3.测量双相（固、液或气、液）流体时，应选择不易引起相分离的地方。

4.应避免测量部位出现负压。

5.被侧管道直径或周长容易测量，并且椭圆度应较小。

二、直管段长度
传感器安装管道上游侧直管段长度应大于或等于10D，下游侧应不小于5D（D为被测管道通径）。

三、流量控制阀门和调节阀门
流量控制阀门应安装在传感器上游侧的被测管道上，流量调节阀门应安装在传感器下游侧。

测量时，通常流量控制阀门应处于全开状态。

详细安装要求见使用说明书。

四、仪表井尺寸图
单位mm
仪表井盖推荐使用新型复合材料防止信号屏蔽。

开封开流仪表有限公司
技术支持：*************。

电磁流量计的安装要求1. 选址电磁流量计一般安装在管道上，因此在选址方面需要注意以下几点：1.选址要阔别电磁干扰源，以防止接收到干扰信号而影响测量精度。

2.选址要便利安装、维护和使用，应尽可能地不影响设备的正常生产和运行。

3.选址时应注意管道的直管段要求，通常建议接在确定长度的直管段上，以免管道异常流动影响测量精度。

4.选址时应考虑流量计的用户侧和厂家侧的企业标准、设计标准和国家标准等要求，以确保选址与标准要求相符。

2. 安装方向电磁流量计的安装方向对测量精度有确定的影响，因此需要注意以下几点：1.流量计的进口和出口应依照管道的流动方从来确定，不能装反。

2.流量计的进口和出口应设在同一平面内并且不能有偏差，防止造成流阻和误差。

3. 安装高度电磁流量计的安装高度对测量精度有很大的影响，因此需要注意以下几点：1.流量计的安装高度应充分技术要求，在管道上依据流速和流量计规格限制来选定。

2.安装时应注意把握流量计的上下游方向和高度差要求，以避开对流量计正常作用造成影响。

3.安装时应避开高度差过大或过小，否则会对测量精度产生影响。

4. 管道连接电磁流量计的管道连接需要注意以下几点：1.连接管道的内径应与流量计的口径相当，以保证流动性良好。

2.应接受标准接口的法兰或三通，以保证连接坚固。

5. 接线方式电磁流量计的接线需要注意以下几点：1.进行接线前，应了解设备接线图，明确设备功率、电压、电流、频率等参数。

2.电磁流量计应接到一个稳定的电源上，电源稳定性不能产生大于流量计精度的波动。

同时注意接线的正确性和牢靠性。

6. 初次使用初次使用电磁流量计需要注意以下几点：1.测量前需要进行调零和校准，以确保测量精度。

2.测量前应检查安装和接线有无问题，确保流量计正常工作。

7. 维护保养维护保养电磁流量计需要注意以下几点：1.定期检查流量计的参数是否符合标准要求，是否需要进行校准和调整。

2.定期检查流量计电源和接线是否正常，有无老化等问题。

电磁流量计安装注意事项
电磁流量计是一种流量测量仪表，可以用来测量液体、气体等介质的流量。

它基于法拉第电磁感应定律，利用电磁感应原理来测量介质中的电导率和流速，从而得出流量值。

在安装电磁流量计时，需要注意以下几点：
1. 安装位置要合适
电磁流量计需要安装在管道上，因此在安装时应考虑管道的直线段长度，以确保流量计的精度。

同时，应避免在管道上安装弯头、三通等影响流速的管件，以免对测量结果造成影响。

2. 管道直径要正确
电磁流量计的精度与管道直径有关，因此在安装时应选择合适的电磁流量计型号和管道直径。

如果管道直径不正确，不仅会影响测量精度，还会对仪表的使用寿命造成影响。

3. 接线要正确
电磁流量计的接线应按照仪表的接线说明进行，以避免接线错误对测量结果造成影响。

同时，接线时应注意仪表的绝缘性能，以确保安全。

4. 环境要符合要求
电磁流量计应在符合要求的环境中使用，避免在恶劣环境下使用，以免影响仪表的使用寿命和测量精度。

同时，应避免在强磁场、强电场等场所使用，以免对仪表造成影响。

5. 定期维护保养
电磁流量计需要定期进行维护保养，以保持仪表的正常使用和测量精度。

维护保养包括清洁仪表、检查仪表接线、更换仪表电池等。

定期维护保养可以延长仪表的使用寿命，提高测量精度。

电磁流量计的安装应注意上述几点，以确保仪表的正常使用和测量精度。

在使用电磁流量计时，还应注意操作规范，避免对仪表造成损坏。

插入式电磁流量计的安装方法（试行）适用范围本安装方法适合本公司包括:插入式电磁流量计安装。

主要遵循的标准定义及缩略语无安装方法安装工具和资料及数量需要辅材抱箍，硅胶等安装前的准备工作安装工具和资料(4.1)需要到位各种辅助材料(4.2)需要到位需要2个以上的安装人员进行操作安装步骤及要求（1）、插入式电磁流量计传感器安装上游直管段不低于5D（D表示管径），下游直管段不低于2D安装方式如下图：1、垂直安装，传感器插入管道时应与管道断面的垂直直径夹角小于5°，适用于测量管道振动小的清洁介质。

2、倾斜安装，其传感器的轴线与被测管道的轴线夹角为45°，适用于大管径且测量介质中含有其它杂质的液体流量测量，该安装方式水阻小，不宜缠挂。

插入式电磁流量计传感器插入点有两种方法：一是插入到被测管道的中心轴线上（即1/2倍的管径）；二是插入到管道内壁为管道的1/4处。

传感器的安装1、清理被测管安装底座的焊渣和毛刺。

2、关掉上游流量控制阀门或采用低压供水。

3、将球阀安装到安装底座上，注意球阀的长空腔向上，检查球阀是否能全开、全关，将压紧螺纹座、压紧螺母和橡胶密封圈安装到球阀上，松开定位螺母，将传感器插入杆通过球阀插入被测管道，同时应注意传感器方向标志杆指向应和流体流向一致。

注意事项1 ．对直管段的要求入口/出口直管段：入口应≥10×DN；出口应≥5×DN；2．对接地点要求为了使仪表可靠的工作，提高测量精度，不受外界寄生电势的干扰/传感器应有良好的接地，接地电阻小于10.（若金属管道接地良好时，无须专设接地装置）3 对安装位置要求插入电磁流量计根据现场管路情况不一，不加装球阀的流量计，应在不带压倒管路上安装（即不带压安装可选择不加装球阀的流量计），在管道上开孔直径50，准备把连接焊管焊接在管道的开孔上；对于要求不断流装卸或不允许介质溢出的场合，须加装球阀，即选择带球阀结构的插入式电磁流量计；在管道上开孔直径50，准备把连接焊管焊接在管道的开孔上。

电磁流量计的安装要求流量计常见问题解决方法电磁流量计的安装要求为了你正确的测量，在选择管道上位置时应注意以下几点要求:⑴传感器既可在直管道上安装，也可以在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。

⑵介质在安装位置应当满管流动，避开比满管及气体附着在电极上。

⑶对于液固两相流体，可以接受垂直安装，使被传感器衬里磨损均匀，延长使用寿命。

⑷流量计安装位置介质不满管时，可实行抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。

（见图）⑸修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须充分：前直管段25DN,后直管道22DN（DN为管径）⑹前后直管段为流量计前25DN,后端22DN这些问题大家已经很谙习了，把它摆列出来是想进一步发掘更有效的使用阅历。

1、电磁流量计是容积式液体流量计，在测量时应保证流量计内的液体是充分管道的。

为使流速平稳，流量计前后应有大于5D和2D的直管段。

流量计口径大小的选择应使最小最大流量时的流速在保证测量精度的范围内。

2、当不得不装在自上而下的垂直管道上时，流量计应装在管道的下部，且流量计下游装有节流阀门使下游产生一背压。

3、当测量简单积渣附着的介质时，不要将流量计安装在倾斜管道的最低点。

在管低端安装清洗阀或盲板，定期清洗内壁附着物。

4、在振动猛烈的现场应将传感器和转换器分开安装。

口径至≥DN350的流量计两端应设支架或吊架。

5、安装在塑料管道或带内衬管道上必需使用接地环。

如接地环和测量电极由不同材料制成，会引起电化学腐蚀损坏电极。

电极材质选配不当，被测介质会使电极极化而减弱信号的电势。

因此，电极材料的选择也应引起注意，可参阅说明书及与制造厂商讨。

6、有些工况需在管道内注入化学药品，注入后会导致液体导电率不匀对电磁流量计输出信号产干扰。

对此，可接受在流量计下游注入,如需在上游注入则注入点应与流量计保持确定距离，使液体混合均匀。

（6）电磁流量计必须安装在室外时，应避免雨水淋浇，积水受淹及太阳暴晒，须有防潮和防晒措施。
（1）传感器壳体上的流动剪头为制造商规定的正流向。在安装仪表时，应使该流向箭头同现场工艺流向保持一致。
（2）传感器可以水平、垂直安装。
（3）不能在泵的抽吸侧安装电磁流量计。
（4）对管道落差超过5米的地方，应在流量计下游安装空气阀。
（5）流量计安装的管道应始终充满液体。
（6）安装流量计时，严禁在紧靠流量计法兰电焊施工，以免烧伤பைடு நூலகம்量计衬里。
（7）对于测量管口径大于200mm，为安装方便，可采用伸缩头。
上海迪纳声科技股份有限公司 2021年8月3日
电磁流量计安装注意事项
电磁流量计安装注意事项
DYMAG电磁流量计安装要求
（1）位置：流量计的安装位置应避免大的温度变化，表面阳光直射，环境温度在-25℃-60℃之间，如果仪表安装位置受到热源的热辐射，应提供热隔离或通风设施。避免有强腐性的大气环境和含有爆炸性气体的场所。
（2）避免磁场干扰：电磁流量计不要安装在容易引起电磁干扰的电动机、变送器或其他动力电源附近。
（3）直管段长度：为了确保流量计的测量精度，应保证传感器上游直管段长度至少应为5倍管径，下游直管段长度至少为2倍管径。工艺管与传感器必须同心，同轴偏差不大于0.05DN。(DN指的是管道的直径)
（4）维修空间：流量计的安装就选择在满足必要的维修空间的地方。
（5）流量计的支撑：不要孤立的安装流量计在自由震动的管道上，应用一个安装底座来固定测量管，当流量计需要在地下安装时，进出两端管道应设备支撑物，并在流量计上方安装金属保护板。

电磁流量计安装、使用及维护要求一、安装要求1. 安装位置要选择合适的安装位置，以确保应用效果和测量精度。

电磁流量计应安装在垂直管道上，且水平放置。

安装点最好远离强磁场的环境，电磁流量计顶部应保留足够的空间，以方便现场的维护和维修。

2. 安装方式应根据管道的直径尺寸和形状，选择合适的安装方式：法兰式、插入式、夹带式等。

3. 接口要求电磁流量计的接口应符合国家标准和厂家规定，保持密封且接线顺序正确。

4. 环境要求在使用电磁流量计前，应确保安装环境干净、无粉尘、无腐蚀性气体和蒸汽等，以保证测量的稳定性和精度。

二、使用要求1. 连接电源先检查设备电源是否可用，然后将电源线插入插座，在LED指示灯亮起后，即可正常使用。

2. 设置参数在使用流量计前，需要设置参数，包括管道管径、介质信息、输出类型等。

设置参数时，应确保准确无误，以保证测量的准确性。

3. 启动流量计启动流量计时，应先检查仪表显示是否正常，然后调整仪表使得读数稳定在测量范围内。

4. 实时监测在测量过程中，应定期监测测量数据，及时发现异常情况，调整测量参数以消除异常。

三、维护要求1. 日常维护在正常使用过程中，应定期检查仪器的工作状态，定期维护，及时清除仪表上的灰尘、污垢等，以确保测量的准确性。

2. 维修与保养在遇到仪器故障或需要进行维修保养时，应及时联系专业维修人员进行维修操作。

3. 保养建议为了保证仪器的稳定性和性能，建议每半年或每年对电磁流量计进行一次全面的保养维护。

具体建议根据设备的实际使用情况及运行环境而定。

结语电磁流量计是一种重要的流量测量仪器，应按照上述的安装、使用和维护要求进行操作。

只有在正确定位设备位置、正确设置参数、实时监测测量数据并做好维护保养等工作，才能保证测量精度，从而实现设备的运行控制和管理。

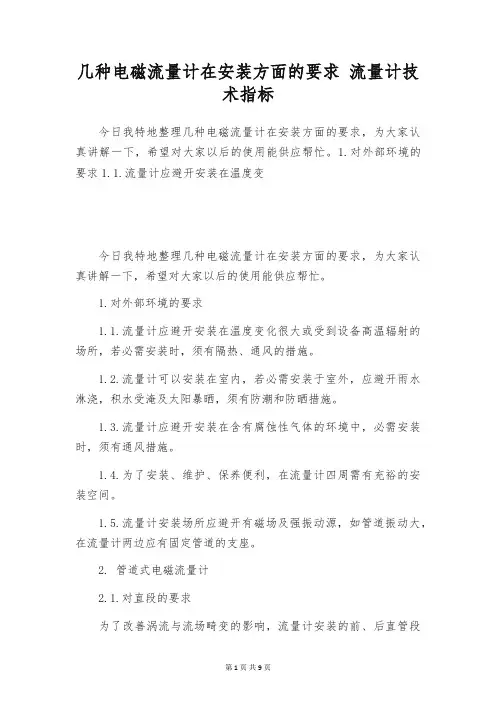

几种电磁流量计在安装方面的要求流量计技术指标今日我特地整理几种电磁流量计在安装方面的要求，为大家认真讲解一下，希望对大家以后的使用能供应帮忙。

1.对外部环境的要求1.1.流量计应避开安装在温度变今日我特地整理几种电磁流量计在安装方面的要求，为大家认真讲解一下，希望对大家以后的使用能供应帮忙。

1.对外部环境的要求1.1.流量计应避开安装在温度变化很大或受到设备高温辐射的场所，若必需安装时，须有隔热、通风的措施。

1.2.流量计可以安装在室内，若必需安装于室外，应避开雨水淋浇，积水受淹及太阳暴晒，须有防潮和防晒措施。

1.3.流量计应避开安装在含有腐蚀性气体的环境中，必需安装时，须有通风措施。

1.4.为了安装、维护、保养便利，在流量计四周需有充裕的安装空间。

1.5.流量计安装场所应避开有磁场及强振动源，如管道振动大，在流量计两边应有固定管道的支座。

2. 管道式电磁流量计2.1.对直段的要求为了改善涡流与流场畸变的影响，流量计安装的前、后直管段长度有确定要求，否则会影响测量精度（也可安装整流器，尽量避开在靠近调整阀和半开阀门之后安装）。

2.2.对工艺管的要求流量计对安装饰的上、下游工艺管有确定的要求，否则影响测量精度。

a.上、下游工艺管的内径与传感器的内径相同，并应充分：0.98DN≤D≤1.05DN（式中DN：传感器内径，D：工艺管内径）b.工艺管与传感器必需同心，同轴偏差应不大于0.05DN2.3.旁通管的要求为了便利检修流量计，可以为流量计安装旁通管，另外，对重污染流体及流量计需清而流体不能停止的，必需安装旁通管。

a.便利流量计的检修b.对重污染流体必需安装c.流体不能停止而流量计需清洗3.插入式电磁流量计安装要求3.1.对直管段的要求入口/出口直管段：入口应≥10DN；出口应≥5DN3.2.对接地点要求为了使仪表牢靠的工作，提高测量精度，不受外界寄生电势的干扰/传感器应有良好的接地，接地电阻小于10.（若金属管道接地良好时，无须专设接地装置）。

电磁流量计安装使用说明一、安装部分：1.安装环境选择：电磁流量计应安装于干燥、不受震动和强电磁干扰的地方，远离强磁场和电磁干扰源。

2.安装位置选择：应选择直管段空间较长的位置进行安装，避免安装在弯头、泵进口处或其他影响流动稳定的位置。

3.安装方向选择：电磁流量计有方向性要求，所以在安装时应根据箭头方向指示进行安装。

4.安装前准备：（1）确认安装位置是否已经平整并进行必要的清洁。

（2）确认电磁流量计与过程管道直径一致。

（3）确认电磁流量计的防护等级是否符合现场要求。

（4）准备好所需的安装工具和支架。

二、安装步骤：1.先将电磁流量计放在合适的支架上，并使用螺栓或螺钉进行固定。

确保仪表安装牢固且不产生过大的震动。

2.将电磁流量计与过程管道进行连接。

连接时应使用合适的密封垫片或密封剂，确保连接口处不会出现泄漏现象。

3.安装好后，检查连接处是否紧固，并确保连接处没有松动和渗漏的情况。

如有发现问题，请及时处理。

4.进行电缆的连接。

根据电磁流量计的要求，将电缆的导线与仪表的对应接线端子进行连接。

5.对电缆进行保护。

使用合适的电缆保护套管或其他方式，保护电缆免受机械损伤、湿气侵入等情况的影响。

三、使用部分：1.供电：接通电源，并确认电源电压是否与电磁流量计的额定电压相符。

2.参数设置：根据实际需求，设置电磁流量计的参数，如量程、单位、输出信号类型等。

有些电磁流量计还可以进行一些校准和调整操作，根据具体型号的说明进行相应的设置。

3.检测和校准：确保电磁流量计工作正常后，可以进行检测和校准。

可以通过与其他流量计进行比对，或使用标准流速来验证仪表的准确性。

4.预热和启动：在启动电磁流量计之前，需要进行预热，一般要求预热时间为20-30分钟。

预热后，方可启动电磁流量计进行工作。

5.监测和记录：在电磁流量计正常运行期间，应随时监测和记录流量数据。

可以使用仪表自带的数据记录功能，或使用外部数据记录设备进行记录。

6.维护和保养：定期对电磁流量计进行检查、维护和保养。

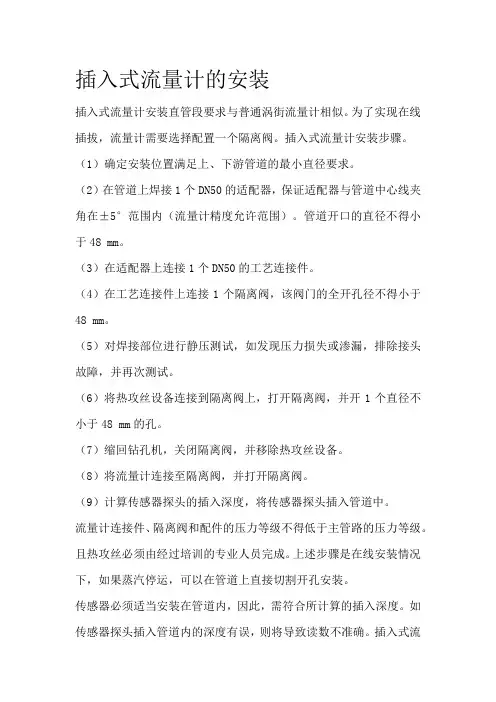

插入式流量计的安装
插入式流量计安装直管段要求与普通涡街流量计相似。

为了实现在线插拔，流量计需要选择配置一个隔离阀。

插入式流量计安装步骤。

（1）确定安装位置满足上、下游管道的最小直径要求。

（2）在管道上焊接1个DN50的适配器，保证适配器与管道中心线夹角在±5°范围内（流量计精度允许范围）。

管道开口的直径不得小于48 mm。

（3）在适配器上连接1个DN50的工艺连接件。

（4）在工艺连接件上连接1个隔离阀，该阀门的全开孔径不得小于48 mm。

（5）对焊接部位进行静压测试，如发现压力损失或渗漏，排除接头故障，并再次测试。

（6）将热攻丝设备连接到隔离阀上，打开隔离阀，并开1个直径不小于48 mm的孔。

（7）缩回钻孔机，关闭隔离阀，并移除热攻丝设备。

（8）将流量计连接至隔离阀，并打开隔离阀。

（9）计算传感器探头的插入深度，将传感器探头插入管道中。

流量计连接件、隔离阀和配件的压力等级不得低于主管路的压力等级。

且热攻丝必须由经过培训的专业人员完成。

上述步骤是在线安装情况下，如果蒸汽停运，可以在管道上直接切割开孔安装。

传感器必须适当安装在管道内，因此，需符合所计算的插入深度。

如传感器探头插入管道内的深度有误，则将导致读数不准确。

插入式流
量计适用于不小于DN50的管道。

对于尺寸不大于DN250的管道，安装时传感器的中心线与管道中心线重合。

对于尺寸大于DN250的管道，传感器的中心线位于离管道内壁125mm的管道横截面上。

电磁流量计安装使用说明书电磁流量计是一种利用电磁感应原理测量液体和气体流量的仪表，具有测量范围广、精度高、稳定性好、维护方便等特点，被广泛应用于化工、石化、电力、冶金、水处理等领域。

下面介绍电磁流量计的安装和使用说明。

一、安装前的准备工作1、安装场所应该平整、通风、干燥，加上遮阳措施，以防阳光直射。

2、安装位置要远离高压设备和磁性设备，以防干扰电磁流量计的工作。

3、安装时要根据电磁流量计的型号和通径选择合适的安装方法。

4、安装前应先查看零部件是否齐全，是否有损坏或变形。

5、建议在安装前进行校验和试运行，以确保仪表的质量和性能。

二、安装方法1、法兰式安装法兰式安装适用于法兰连接管道的场合，方法如下：a、按照管道和电磁流量计的通径安装法兰。

b、在法兰上涂上密封材料，将电磁流量计安装在上面，然后用螺栓将其固定。

c、安装后应检查电磁流量计与管道中心线的垂直度和平直度是否符合要求。

2、插入式安装插入式安装适用于要求较高的测量场合，方法如下：a、选取插入式电磁流量计，将其插入到管道中，使电极对称地稳定地运行在介质流过的空间中。

b、固定插头和外导线，连接到电磁流量计的电路中。

c、安装后应检查电磁流量计与管道中心线的垂直度和平直度是否符合要求。

3、侧装和顶装侧装和顶装适用于小型管道或需要测量动态流量的场合，方法如下：a、选择合适的电磁流量计型号和通径。

b、将电磁流量计固定在管道侧壁或顶部。

c、连接电路和电源。

d、安装后应检查电磁流量计与管道中心线的垂直度和平直度是否符合要求。

三、使用注意事项1、安装后必须根据实际情况调节参数，以确保仪表正常工作。

2、管道内过渡管道和角度应在允许范围内，以免影响测量精度。

3、在电磁流量计运行过程中，不得移动或改变仪表结构，以免影响测量精度或安全性。

4、必须保持电磁流量计走线清洁整齐，不得有断线或接触不良。

5、在操作或维护时必须关闭电源，以免发生电击或其他事故。

6、进行保养或维护时必须使用指定的工具或配件，以防引起损坏。

插入式电磁流量计安装要求插入式电磁流量计技术指标插入式电磁流量计的安装要求及注意事项，精准的测量需要选择正确的仪表、仪表的质量是紧要的，其次就是要考虑安装要求，假如安装不规范也不能充分发挥仪表的作用，所以对于流量计的安装，我们必需要加以重视，下面来为大家介绍一下插入式电磁流量计的安装要求及注意事项：1、插入式电磁流量计应尽量阔别具有强电磁场的设备；2、安装场所不应有猛烈震动，管道固定牢靠、环境温度变化不大；3、安装位置必需保证管道内始终充分被测流体，传感器安装管道上游侧直管段长度大于8D，下游侧直管段长度不小于5D；4、清理被测管安装底座的焊渣和毛刺；5、将球阀安装到安装底座上，注意球阀的长空腔向上，检查球阀开关正常；将压紧螺纹座套件安装到球阀上，松开定位螺杆与压紧螺母，将传感器插入杆通过球阀插入被测管道。

传感器插入深度为延出底座外3mm，符合要求后，上紧定位螺杆与压紧螺母。

同时注意传感器方向标志与流体流向一致。

6、被测管道上的开孔大于底座管，底座管插入被测管道的开孔处深度为两边焊口平；7、插入式电磁流量计接受不锈钢焊条平焊，焊后保证法兰面与管轴线平行；8、按插入式电磁流量计的说明书要求与转换器标计接好电源及其它连线，上电后检查仪表显示，确认被测管中充分流体且流量为零时、查看仪表显示应为零；9、被测管中流体流动且稳定后，查看仪表显示，这时转动传感器方向使显示值*大，锁紧定位螺杆与压紧螺母；10、对于流量变化范围大、流体速度长期低于流量计要求的*低流速的场合，应考虑缩小工艺管道或接受两台一大一小并联安装的流量计；11、插入式电磁流量计与一般电磁流量计一样宜在垂直的工艺管道上安装，这样可防止悬浮的固体沉落在电极上，同时使流体中的油分上升到电极的测量范围之外，假如流量计在水平工艺管道上安装，则应使传感器的电极处于水平轴线上，避开电极由于气泡产生的干扰，导致测量误差；12、垂直安装，传感器插入管道时应与管道断面的垂直直径夹角小于5，适用于测量管道振动小的清洁介质；13、倾斜安装，其传感器的轴线与被测管道的轴线夹角为45，适用于大管径且测量介质中含有其它杂质的液体流量测量，该安装方式水阻小，不宜缠挂。

插入式电磁流量计的接线要求及应用目前，市面上的插入式流量计很多，但插入式电磁流量计具有结构简单，便于安装，测量精度高等特点，有关插入式电磁流量计的详细介绍如下：有关插入式电磁流量计检查要点1.开箱时，插入式电磁流量计的转换器和传感器的保护包装应完好，外观应完好无损，仪表无破损的痕迹。

箱内物品应与所附装箱单一致。

2.插入式电磁流量计的传感器的信号线（红、蓝）应与两电极相通，屏蔽线与传感器外壳相通。

信号线与传感器外壳绝缘（在没有流体之前）。

3.传感器的励磁电源线（黄、绿）之间的阻值应在60～70欧姆左右，对外壳也应绝缘。

4.搬运和安装插入式电磁流量计时，不要将插入式电磁流量计的传感器探头直接放在地面上，以免损坏外衬或电极。

有关插入式电磁流量计的接线1.对于IP65型插入式电磁流量计的传感器，可旋开盖子，与转换器及显示仪作相应连接，传感器与转换之间的连线采用本公司配备的的仪表之间的连接线及220V电源线，用户可用普通电缆，其导线截面积为1～1.5mm。

2.对于IP68型（潜水型）插入式电磁流量计的传感器，内部已作密封处理，用户不能打开，接线可按引出线的颜色与转换器进行连接。

有关插入式电磁流量计的投用当插入式电磁流量计中的所有线路连接好后，确认无误即可通电投用。

在正常情况下，插入式电磁流量计无须维修，只要定期检查，保证插入式电磁流量计的转换器内不潮湿，接地良好即可。

插入式电磁流量计的转换器内的电位器根据用户要求在出厂标定时已调试到最佳位置，用户不要随意调整。

通常情况下，上屏（主屏）显示瞬时流量，下屏（附屏）显示累计流量的尾数，计量单位通常为m，当需抄累计流量时，按住SET键，将上屏数值接加在下屏数值的前面即可。

插入式电磁流量计最突出的特点是采用非均匀磁场的新技术磁场稳定可，而且大大的缩小了体积，减轻了重量，使插入式电磁流量计具有小型轻量化。

电磁流量计安装注意事项
电磁流量计安装注意事项：
1.安装位置和流动方向，电磁流量计安装方向水平、垂直或倾斜均可，不受限制。

但测量固、液两相流体最好垂直安装，自下而上流动。

这样能避免水平安装时衬里下半部局部磨损严重，低流速时固相沉淀等缺点。

电磁流量计水平安装时要使电极轴线平行于地平线，防止由于液体中的气泡擦过遮住电极表面造成绝缘也可防止底部的电极被沉积物覆盖。

垂直安装时，应使流动方向向上，这样可以使无流量或小流量时，流体中夹杂的较重固态颗粒下沉，而较轻的脂肪类物质上升离开电磁流量计的传感器电极区。

2.接地电磁流量计必须单独接地，接地电阻100Ω以下。

分离型原则上接地应在电磁流量计一侧，转换器接地应在同一接地点。

大口径电磁流量计较多应用于给排水工程，中小口径常用于固、液相等的难测流体或高要求场所，如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强腐蚀液体以及钢铁工业高炉风口冷却水控制和监漏，长距离管道煤的水力输送的流量测量和控制。

小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。

电磁流量计安装注意事项流量计常见问题解决方法电磁流量计安装注意事项1.流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。

2.测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。

3.由于感应电压信号是在整个充分磁场的中心中形成的，是管道载面上的平均值因此传感器所需的直管段较短，长度为5倍的管道直径。

4.多种电极及内衬材料，可充分耐腐蚀、耐磨损的要求。

5.HY-LDE转换器接受先进的单片机和表面贴装技术，性能牢靠、精度高、功耗低、零点稳定、参数设定便利，点击中文显示LCD,显示累积流量，瞬时流量、流速、流量百分比等。

6.双向测量系统，可测正向流量，反向流量，接受特别的生产工艺和材料，确保产品的性能在长时间内保持稳定。

电磁流量计安装时测量电极的轴线必需貌似于水平方向，测量管道内应完全充分液体。

流量计的前方少要有5D（D为流量计内径）长度的直管段，后方少要有3D长度的直管段，流体的流动方向和流量计的箭头方向一致。

管道内如有真空会损坏流量计的内衬，需特别注意。

流量计相近应无强电磁场，并有充裕的空间，以便安装和维护。

若测量管道有振动，在流量计的两边应有固定的支座。

测量不同介质的混合液体时混合点与流量计之间的距离少要有30D（D为流量计内径）长度。

为便利今后流量计的清洗和维护，应安装旁通管道。

安装聚四氟乙烯内衬的流量计时，连接两个法兰的螺栓应注意均匀拧紧，否则简单压坏聚四氟乙烯内衬，用力矩扳手。

1、应安装在水平管道较低处和垂直向上处，避开安装在管道的高点和垂直向下处2、应安装在管道的上升处3、在开口排放的管道安装，应安装在管道的较低处4、若管道落差超过5m,在传感器的下游高位置上安装排气阀5、应在传感器的下游安装掌控阀和切断阀而不应安装在传感器上游6、传感器不能安装在泵的抽吸侧，应安装在泵的出口处7、在测量井内安装流量计的方式电磁流量计是依据法拉第电磁感应定律进行制作的，用来测量管内导电介质体积流量的一种感应式外表，该外表通常选用的是单片机嵌入式技能，完成了数字励磁，同时在电磁流量计上选用CAN现场总线，是较为常见的一种流量计。

电磁流量计安装使用注意事项电磁流量计是一种广泛应用于工业生产现场的流量检测仪器，其测量精度高、响应速度快、稳定性好等特点备受用户青睐。

在实际使用中，正确安装和使用电磁流量计是保证其牢靠性和精度的紧要保障。

本文将从电磁流量计的安装位置、安装要求、使用注意事项等方面进行认真介绍，以帮忙用户更好地使用电磁流量计。

电磁流量计的安装位置电磁流量计的安装位置对其测量精度和稳定性有很大影响，不同的安装位置应依据实际情况进行选择。

电磁流量计安装位置的选择应注意以下几点：1.避开安装在液体进出口弯头、死角、收缩段、扩散段等区域。

2.流量计在管道内的安装位置应尽量阔别流体的进口和出口，避开在流体进口和出口处形成涡流，影响测量精度。

3.对于管道中直径变化、管道弯曲等情况，应在这些位置安装导流器或流量调整阀等辅佑襄助装置，以保证流体经过流量计时的流速和流量稳定。

电磁流量计的安装要求电磁流量计的安装不仅要考虑安装位置，还需要注意以下几个方面：1.安装前应先检查电磁流量计的外观是否完好，每个接口螺纹是否有损坏或松动的现象，避开在使用过程中显现泄漏等问题。

2.安装时应依据实际管道尺寸选择合适的法兰连接方式，并使用正确型号的法兰和密封垫片。

3.确认电磁流量计的测量范围和管道流速是否匹配，并合理选择对应的电磁流量计型号和规格。

4.安装时应保证电磁流量计与管道轴线的垂直度、水平度等符合要求，避开因装配不良而导致的误差。

电磁流量计的使用注意事项1.开始使用电磁流量计前，应先依据厂家供应的使用说明书进行认真阅读，并依照说明书中的要求进行操作，以免因操作不当而对仪器造成损坏。

2.在使用过程中应定期检查电磁流量计的仪表状态，包括测量值是否稳定、读数是否显示正常、是否存在漏电和断电现象等。

3.避开在电磁流量计上任意连接或拆卸管道，以免扰动管道内的液体流动，进而影响电磁流量计的精度。

4.在拆卸电磁流量计时应注意先切断电源，然后渐渐关闭流量计上的阀门，避开在不断流的情况下拆卸仪器。
