插入式电磁流量计说明书

插入式电磁流量计仪表井基本要求
一、安装点选择
1.安装位置必须保证管道内始终充满被测流体。

2.选择流体流动脉冲小的地方，即应远离泵和阀门、弯头等局部阻力件。

3.测量双相（固、液或气、液）流体时，应选择不易引起相分离的地方。

4.应避免测量部位出现负压。

5.被侧管道直径或周长容易测量，并且椭圆度应较小。

二、直管段长度
传感器安装管道上游侧直管段长度应大于或等于10D，下游侧应不小于5D（D为被测管道通径）。

三、流量控制阀门和调节阀门
流量控制阀门应安装在传感器上游侧的被测管道上，流量调节阀门应安装在传感器下游侧。

测量时，通常流量控制阀门应处于全开状态。

详细安装要求见使用说明书。

四、仪表井尺寸图
单位mm
仪表井盖推荐使用新型复合材料防止信号屏蔽。

开封开流仪表有限公司
技术支持：*************。

. ... ..LDC型电磁流量计使用说明书1产品用途与适用围1.1特点：■可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；■采用16位嵌入式微处理器，运算速度快。

精度高；■全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量围度可达1500:1；■超低EMI开关电源，适用电源电压变化围大。

抗EMC性能好；■全汉字菜单操作，使用方便，操作简单，易学易懂；■高清晰度背光LCD显示；■具有双向流量测量、双向总量累计功能，电流、频率具备双向输出功能。

■部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量。

■具有RS485或RS232C数字通讯信号输出；■具有电导率测量功能，可以判别传感器是否空管；■具有自检与自诊断功能；■采用SMD器件和表面安装（SMT）技术，电路可靠性高；■仪表部设计有不掉电时钟，可记录16次掉电时间。

1.2主要用途电磁流量计用来测量封闭管道中导电流体的体积流量。

广泛地适用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工、农业部门的生产工艺过程流量测量和控制；适用于导电液体的总量计量。

1.3正常工作条件环境温度：分体型–10～+60℃；相对湿度：5%～90%；供电电源：单相交流电85～265V，45～63Hz；功率：小于20W。

1.4试验参比条件环境温度：20℃±2℃相对湿度：45%～85%电源电压：220±2%电源频率：50Hz±5%谐波含量小于5%。

预热时间：30min2产品型式电磁流量计有分体型和一体型两种结构形式。

. .. .c3 工作原理电磁流量计的工作原理基于法拉第电磁感应定律。

当一个导体在磁场运动，在与磁场方向、运动方向相互垂直方向的导体两端，会有感应电动势产生。

电动势的大小与导体运动速度和磁感应强度大小成正比。

在图1-1中，当导电流体以平均流速V （s m /）通过装有一对测量电极的一根径为D （m ）的绝缘管子流动时，并且该管子处于一个均匀的磁感应强度为B （T ）的磁场中。

电磁流量计说明书目录一、产品概述二、工作原理三、产品特点四、外形尺寸五、流量选型及安装六、流量计接线图七、按键说明与菜单调试八、故障分析与排除九、电磁流量计电极内衬选择表一、产品概述智能电磁流量计是我公司采用先进技术研制、开发与生产的液体流量测量仪表，具有高精度、高可靠性与使用寿命k等优点。

为确保产品质量，我公司在设计产品结构、选材、制定工艺、生产装配与出厂测试等过程中，对每个环节细致研究与控制，并配套完整的流量标定检测系统。

产品执行标准：JB/T 9428-1999。

二、工作原理智能电磁流量计测量原理是基于法拉第电磁感应定律。

即当导电液体流过电磁流量计时，导体液体中会产牛与平均流速V（体积流量）成正比的电压，其感应电压信号通过两个与液体接触的电极检测，通过电缆传至放大器，然后转换成统一的输出信号。

基于电磁流量计的测量原理，要求流动的液体具有最低限度的电导率。

图1：结构原理图E=KBDK:比例常数B:磁感应强度D:测量管内径V:测量管截面的平均流速图2：信号流程图三、产品特点★低频三值矩形波恒流励磁，不受工频及现场各种杂散干扰的影响，性能稳定可靠。

★采用非均匀磁场的新技术及特殊磁路结构，磁场稳定可靠，且缩小了体积，减轻了重量，使流量计具有小型轻量化的特点。

★具有空管自动检测与电路处理功能。

★可根据用户实际需求现场在线修改量程。

★测量管内无阻流件，因此无附加压力损失。

★测量结果与液体的压力、温度、密度、粘度、电导率（小小于最低电导率）等物理参数无关。

★直管段相对要求较短★使用方便，安装后只需接上电源，不需其它任何操作，即可输出标准信号，便于非专业人员使用。

性能数据衬里及公称通径DN(mm)：橡胶衬电：40，50，65，80，100，125，150，200，250，300，350，400，450，500，600，700，800. 900. 1000. 1200. 1400, 1600. 1800. 2000. 2200四氟衬里：10，15，20，25，32，40，50，65，80，100，125，150，200，250，300，350，400， 450. 500. 600. 700. 800. 900. 1000. 1200, 1400. 1600, 1800. 2000. 2200 注：特殊规格可订制测量误差：±0.5%、±1.0%、±1.5.被测介质温度：氯橡胶衬咀：-20℃~+65℃，聚四氟乙烯：-30℃~+180℃，聚氯脂橡胶：-20℃~+80℃，聚丙烯：-20℃~ +100℃环境温度：-25 ~+45℃相对湿度：5% - 95%额定压力：DN10-DN80: 4.0MPa DN100-DN150: 1 .6MPa DN200-DN1000: 1 .0Mpa DN1200-DN2000: 0.6MPa DN2200:0.25MPa流速范围：0. 3-12m/s电导率：被测流体电导率不小于5us/cm输出信号及负载电阻：0-10mADC，0-1000nΩ输出频率上限：l~ 5000Hz没定4-20rnADC，0-500 Ω具有防雷击保护串行通讯：可选RS232C或RS485脉冲输出上限5000CP/S;脉冲当量为0.0001~1.0 m3/CP;脉冲宽度：自动设置20ms或方波电级材料：含不锈钢(M02Ti)、钛(Ti)、钽(Ta)、哈氏合金(HB)、铀(Pt)防护等级：标准IP65、IP67、可选IP68直管段长度：上游≥10DN，下游≥5DN连接方式：管道法兰连接，符合标准：GB9119-88功耗：<25W供电电源：220V AC±10%，50HZ±5%、24VDC直流供电产品分类：管道式电磁流量计分一体型和分体型一体型分体型四、外形尺寸4.1产品的外形图34.2产品安装尺寸4.2.1平法兰型电磁流量计（含传感器的）外形及连接尺寸：（见图4、表1）图4表1平法兰型传感器连接尺寸和连接法兰安装尺寸(mm)4.2.2凹凸环槽法兰型电磁流量计（含传感器的）外形及连接尺寸（表2）表2凹凸环槽法兰型与管道连接尺寸：(mm)4.2.3螺纹连接型电磁流量计（含传感器的）外形及连接尺寸（表3）表3螺纹连接型与管道连接尺寸(mm)五、流量选型及安装如何选型正确选用电磁流量计是保证用好电磁流量计的前提条件，选用什么种类的电磁流量计应根据被测液体介质的物理性质和化学性质而决定。

电磁流量计操作使用说明书目录一、操作指南1．基本设置 (5)1.1 流量单位 (5)1.2 流量显示分辨率 (5)1.3 总量单位 (5)1.4 总量显示分辨率 (5)1.5 阻尼时间(s) (5)2．信号处理设置 (6)2.1 刻度流量 (6)2.2 小信号切除% (6)3．脉冲输出设置 (7)3.1 频率上限 (7)3.2 脉冲当量 (7)3.3 脉冲宽度 (7)3.4 脉冲电平 (8)3.5 频率/脉冲输出选择 (8)4．RS485输出设置 (8)4.1 通讯协议选择 (8)4.2 波特率 (8)4.3 数据位 (9)4.4 校验方式 (9)4.5 设备地址 (9)5．累计管理 (9)5.1 清累计 (9)5.2 预置累计 (9)6．仪表校准 (10)6.1 4mA校准 (10)6.2 20mA校准 (10)6.3 零点校准 (10)7．工厂设置 (11)7.1 传感器口径 (11)7.2 转换器系数 (11)7.3 传感器系数 (12)7.4 励磁频率 (12)7.5 低流量报警开关 (12)7.6 高流量报警开关 (12)7.7 空满管检测开关 (12)7.8 高流量报警点% (13)7.9 低流量报警点% (13)7.10 RS485功能开关 (13)7.11 非稳态时间 (13)7.12 响应极限........................................................................................ 1错误!未定义书签。

7.13 响应时间........................................................................................ 1错误!未定义书签。

7.14 保存设置........................................................................................ 1错误!未定义书签。

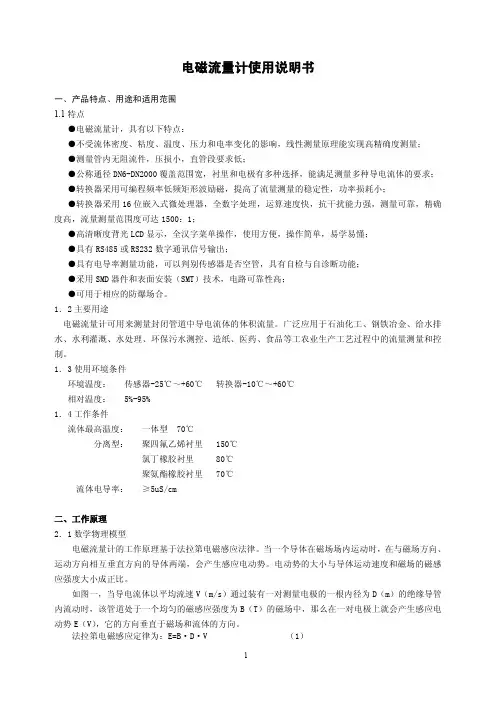

电磁流量计使用说明书一、产品特点、用途和适用范围1.1特点●LD系列电磁流量计，具有以下特点：●不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量；●测量管内无阻流件，压损小，直管段要求低；●公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；●转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；●高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；●具有RS485或RS232O数字通讯信号输出；●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；●采用SMD器件和表面安装（SMT）技术，电路可靠性高；●可用于相应的防爆场合。

1．2主要用途KDLD系列电磁流量计，可用来测量封闭管道中导电流体的体积流量。

广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。

1．3使用环境条件环境温度：传感器-25℃～+60℃转换器-10℃～+60℃相对温度：5%-95%1．4工作条件流体最高温度：一体型70℃分离型：聚四氟乙烯衬里150℃氯丁橡胶衬里80℃聚氨酯橡胶衬里70℃流体电导率：≥5uS/cm二、工作原理2．1数学物理模型电磁流量计的工作原理基于法拉第电磁感应法律。

当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。

电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。

如图一，当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就会产生感应电动势E（V），它的方向垂直于磁场和流体的方向。

LDG型电磁流量计用途、特点、工作原理 1 主要技术参数 2 选型参数及型号标记 2 结构与安装 5 电磁流量计转换器使用说明8 流量计在管线上的安装 20LDG 型电磁流量计用 途电磁流量计是一种测量导电介质体积流量的感应式仪表，适用于测量电导率大于5μs/cm 导电液体的体积流量，可广泛应用于石油、化工、冶金、自来水等领域的源水、净水、污水及其它导电液体的流量计量。

本厂生产的“津成牌”一体型和分体型电磁流量计是采用隔爆设计和普通型设计。

防爆标志为ExdmIIBT4特 点测量管内无活动及阻流部件，无压力损失。

测量不受液体的密度、粘度、温度、压力和电导率变化的影响。

选用不同衬里材料及电极材料，具有良好的耐腐蚀性和耐磨性。

选用不同衬里材料及电极材料，具有良好的耐腐蚀性和耐磨性。

转换器设计成小型低功耗模块，耗电仅0.3瓦。

转换模块安装在传感器的接线盒内即将传感器与转换器组装成一体省去传感器与转换器之间的连接电缆，安装简单方便。

它与显示仪表的连接只用双芯屏蔽电缆，用户十分方便。

用户不需要做任何调试。

不可自行拆装以免破坏密封性能。

出厂时已做好防水性能试验。

工作原理电磁流量计工作原理(见图1)是基于法拉第电磁感应定律。

即：导电液体在磁场中作切割磁力线运动时，在垂直于流速方向和磁场方向上就会产生感应电动势，其感应电动势为：E=BdV式中： B —磁感应强度 （T ）D —电极间距 （m ） V —流体平均流速 (m/s) F —导管内截面积 (m 2)对于同一台流量计d 、F 、B 均是固定值，所以流量Q(或流速V)，与感应电动势E 的大小成正比。

由此可见，感应电动势E 与流量Q(或流速V)成正比，经过处理运算后，进行瞬时流量和累积流量的计量。

图1 工作原理图主要技术参数1． 测量范围及精度：见表1流量：Q=3600VF (m 3/h)则：Q=3600)/(3h m E BdF表1测 量 范 围 （m/s ）精 确 度 > 0.5~10 ±0.5%R ；±1.0%R 0.1~0.5±0.005m/s ；±0.0075m/s2．连接方式：法兰连接、法兰夹装3．外壳防护等级：IP65 Ip67 Ip68 现场显示型（也称一体型）防护等级为IP65。

电磁流量计（使用说明书）1 特点及用途1.1 特点电磁流量计是根据法拉第电磁感应定律制成的可测量导电液体、浆液体积流量的仪表，YMHLD电磁流量计具有以下特点：l 测量不受流体密度、粘度、温度、压力和电导率变化的影响;l 测量管内无阻碍流动部分、无压损，直管段要求低；l 全数字量处理，抗干扰能力强，测量可靠,精度高,流量范围可达1500:1;l 转换器采用16位嵌入式微处理器及表面安装技术参数设定方便.全汉字菜单操作,使用方便简单,具有自检与诊断功能.l 具有双向流量测量功能,能显示正、反向流量,并具备双向电流、频率输出,便于不同流向信号的分别纪录、保存.l 内部具有三个计算器,可分别显示正向累计、反向累计量及差值计算量.l 具有RS485或RS232数字通讯信号输出.1.2 主要用途可用于测量封闭管道中导电液体和浆液的体积流量.广泛适用于石油、化工、电力、矿冶、给排水、造纸、医药、食品等部门的生产工艺过程流量测量和控制.1.3 使用环境条件环境温度：分离型传感器 -25℃～＋６０℃　一体型及转换器（工作温度） －１０℃～＋６０℃　相对温度：５℅～１００℅　１．４　工作条件　液体最高温度：一体型 ７０℃　分离型 聚四氟乙烯衬里 １００℃，１５０℃　聚氯丁橡胶衬里 ８０℃，１２０℃　聚氨酯衬里 ８０℃　液体电导率：不低于５μＳ／ｃｍ；　公称压力：法兰型 ４．０ＭＰａ、１．６ＭＰａ、１．０ＭＰａ　２　产品型式　２．１ 级成及分类　转换器与传感器分离安装的组成分体式流量计；转换器与传感器一体安装的组成一体式流量计。

2.2 转换器与传感器外形及安装尺寸转换器外形尺寸(图1)图1传感器外型尺寸(表1)外 形 尺 寸 / mm 公称通径/mm 高A 宽B 长C 15 180 140 200 20 180 140 200 25 180 140 200 40 210 170 200 50 235 170 200 80 240 200 200 100 268 235 250 150 325 300 300 200 380 340 350 250 438 405 400 300 510 460 500 400 620 580 600 500 736 715 600 600 850 840 600 700 920 895 700 800 1318 1015 800 900 1140 1115 900 10001245 1230 1000图2表1连接法兰及安装尺寸法兰连接尺寸符合下列标准DN15—DN150 4.0MPa GB9119.10-88 DN200—DN600 1.6MPa GB9119.4-88 DN700—DN1000 1.0MPa GB9115.3-88连接法兰 图3表2压力 法兰标准公称直径/mm D D1 d0 Th n B 15 95 65 14 M12 4 16 20 105 75 14 M12 4 18 25110 85 14 M12 4 18 40150 110 18 M16 4 20 50 165 125 18 M16 4 20 80 200 160 18 M16 8 22 100 235 190 22 M20 8 26 4.0MPaGB9119.10-88150 300 250 26 M24 8 28 200 340 295 22 M20 12 26 250405 355 26 M24 12 32 300 460 410 26 M24 12 32 400580 525 30 M27 16 38 500 715 650 33 M30 20 44 1.6MPa GB9119.4-88 600 840 770 36 M33 20 52 700895 840 30 M27 24 46 800 1015 950 33 M30 24 52 9001115 1050 33 M30 28 56 1.0MPa GB9115.3-88 1000 1230116036M3328623 技术性能3.1 执行标准 JB/T9248-1999电磁流计 3.2 流量计和传感器公称通径：15 20 25 40 50 80 100 150 200 250300 400 500 600 700 800 900 1000最高流速：15m/s流量测量范围：流量上限值的流速可在0.3m/s ～15m/s 范围内选定,下限值的流速可为上限值的1％ 精确度：示值的±0.5％　±３ｍｍ／ｓ　衬里材料：聚四氟乙烯、聚氯丁橡胶、聚氨酯　电极材料：不锈钢０Ｃｒ１８Ｎｉ１２Ｍｏ２ｔｉ哈氏合金Ｂ、哈氏合金Ｃ、钛、钽、铂／铱合金、不锈钢涂覆碳化钨　连接法兰材料：碳钢 不锈钢 （订货时请注明）　衬里保护法兰材料：不锈钢　１ＣＲ１８Ｎｉ９Ｔｉ；　２０＃合金钢（当流体为强腐蚀性介质时选用须在合同注明）接地法兰材料：不锈钢琴1CR18Ni9Ti进口保护法兰材料：不锈钢1Cr18Ni9Ti外壳防护：分离型橡胶或聚氨酯衬里传感器 IP68 水下10m其它传感器和所有转换器 IP65 间距：转换器与传感器间距一般不超过100米4 安装传感器可安装在任何位置，垂直水平也可倾斜，但安装应保证测量管内任何时候都能充满介质，不得有不满管现象或者有大量气泡能过传感器(图4)传感器水平安装时电极中心轴线尽量水平(图5)图4 图5对于液固两相介质，最好是垂直安装(图6)传感器应远离大功率变频器或强磁场源。

电磁流量计：电磁流量计（Electromagnetic Flowmeters，简称EMF）是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。

电磁流量计是应用电磁感应原理，根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器。

仪表介绍：结构电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。

磁路系统：其作用是产生均匀的直流或交流磁场。

直流磁路用永久磁铁来实现，其优点是结构比较简单，受交流磁场的干扰较小，但它易使通过测量导管内的电解质液体极化，使正电极被负离子包围，负电极被正离子包围，即电极的极化现象，并导致两电极之间内阻增大，因而严重影响仪表正常工作。

当管道直径较大时，永久磁铁相应也很大，笨重且不经济，所以电磁流量计一般采用交变磁场，且是50HZ工频电源激励产生的。

测量导管：其作用是让被测导电性液体通过。

为了使磁力线通过测量导管时磁通量被分流或短路，测量导管必须采用不导磁、低导电率、低导热率和具有一定机械强度的材料制成，可选用不导磁的不锈钢、玻璃钢、高强度塑料、铝等。

电极：其作用是引出和被测量成正比的感应电势信号。

电极一般用非导磁的不锈钢制成，且被要求与衬里齐平，以便流体通过时不受阻碍。

它的安装位置宜在管道的垂直方向，以防止沉淀物堆积在其上面而影响测量精度。

外壳：应用铁磁材料制成，是分配制度励磁线圈的外罩，并隔离外磁场的干扰。

衬里：在测量导管的内侧及法兰密封面上，有一层完整的电绝缘衬里。

它直接接触被测液体，其作用是增加测量导管的耐腐蚀性，防止感应电势被金属测量导管管壁短路。

衬里材料多为耐腐蚀、耐高温、耐磨的聚四氟乙烯塑料、陶瓷等。

转换器：由液体流动产生的感应电势信号十分微弱，受各种干扰因素的影响很大，转换器的作用就是将感应电势信号放大并转换成统一的标准信号并抑制主要的干扰信号。

其任务是把电极检测到的感应电势信号Ex经放大转换成统一的标准直流信号。
