插入式流量计的选用

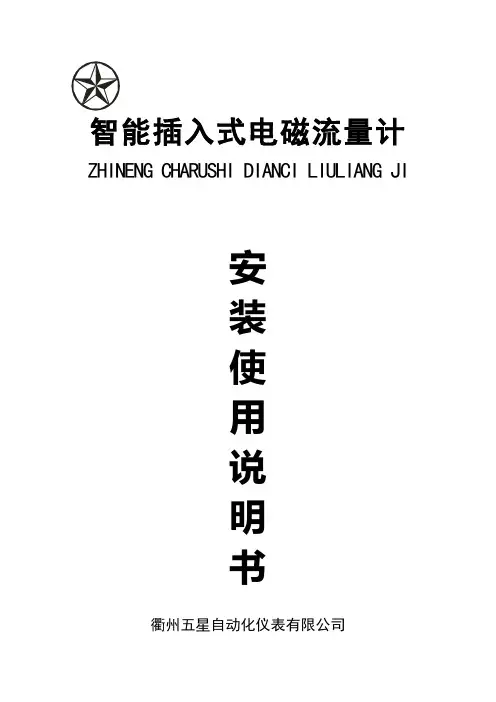

智能插入式电磁流量计ZHINENG CHARUSHI DIANCI LIULIANG JI安装使用说明书衢州五星自动化仪表有限公司目录一、插入式电磁流量计简介1.1产品概述 (2)1.2测量原理 (2)1.3测量系统的组成 (4)二、主要技术参数 52.1智能型转换器的技术参数 (5)2.2传感器技术参数 (5)三、仪表选型（6）3.1流量计型号命名 (6)3.2流量计的结构及外形尺寸 (6)四、流量计的安装74.1传感器的安装方式 (7)4.2传感器的安装位臵的选择 (7)4.3传感器的安装方法及尺寸 (8)4.4传感器的接地 (9)五、转换器的接线和操作说明（9）5.1 外形及传感器的连接方式 (9)5.2 转换器的电气接线 (10)5.3 转换器操作面板的键盘定义与液晶显示 (11)5.4 转换器参数的设臵及操作 (11)5.4.1自动测量状态下的键功能 (12)5.4.2 参数设臵状态下各键功能 (12)5.4.3 参数设臵功能及功能键操作 (12)5.4.4 总量清零 (12)5.4.5 参数设臵菜单 (13)5.5 报警信息 (14)5.6 故障处理 (14)5.6.1 仪表无显示 (14)5.6.2 励磁报警 (14)5.6.3 空管报警 (15)5.6.4 测量的流量不准确 (15)一插入式电磁流量计简介1.1产品概述：电磁流量计是一种测量导电流体体积流量的感应式仪表。

本公司WXCDL型插入式电磁流量计是在管道式电磁流量计的基础上发展起来的一种新型流体流量仪表。

它在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在大管道上安装困难、费用大等缺陷，根据尼库拉磁（NIKURADS）原理，用电磁方法通过测量流体的平均流速，从而获得流体的体积流量。

特别是采用了带压开孔，带压安装技术后，插入式电磁流量计可在不停车（水）的情况下安装，也可在铸铁管、水泥管、PE管上安装。

插入式电磁流量计的研制成功，为流体流量的检测提供了一种新的手段。

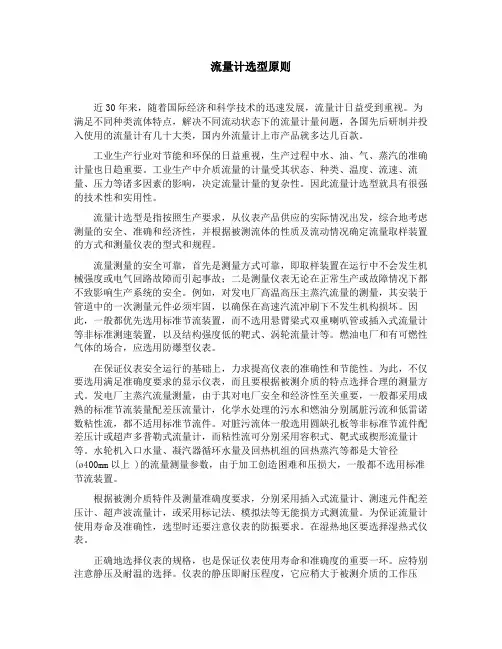

流量计选型原则近30年来，随着国际经济和科学技术的迅速发展，流量计日益受到重视。

为满足不同种类流体特点，解决不同流动状态下的流量计量问题，各国先后研制并投入使用的流量计有几十大类，国内外流量计上市产品就多达几百款。

工业生产行业对节能和环保的日益重视，生产过程中水、油、气、蒸汽的准确计量也日趋重要。

工业生产中介质流量的计量受其状态、种类、温度、流速、流量、压力等诸多因素的影响，决定流量计量的复杂性。

因此流量计选型就具有很强的技术性和实用性。

流量计选型是指按照生产要求，从仪表产品供应的实际情况出发，综合地考虑测量的安全、准确和经济性，并根据被测流体的性质及流动情况确定流量取样装置的方式和测量仪表的型式和规程。

流量测量的安全可靠，首先是测量方式可靠，即取样装置在运行中不会发生机械强度或电气回路故障而引起事故；二是测量仪表无论在正常生产或故障情况下都不致影响生产系统的安全。

例如，对发电厂高温高压主蒸汽流量的测量，其安装于管道中的一次测量元件必须牢固，以确保在高速汽流冲刷下不发生机构损坏。

因此，一般都优先选用标准节流装置，而不选用悬臂梁式双重喇叭管或插入式流量计等非标准测速装置，以及结构强度低的靶式、涡轮流量计等。

燃油电厂和有可燃性气体的场合，应选用防爆型仪表。

在保证仪表安全运行的基础上，力求提高仪表的准确性和节能性。

为此，不仅要选用满足准确度要求的显示仪表，而且要根据被测介质的特点选择合理的测量方式。

发电厂主蒸汽流量测量，由于其对电厂安全和经济性至关重要，一般都采用成熟的标准节流装量配差压流量计，化学水处理的污水和燃油分别属脏污流和低雷诺数粘性流，都不适用标准节流件。

对脏污流体一般选用圆缺孔板等非标准节流件配差压计或超声多普勒式流量计，而粘性流可分别采用容积式、靶式或楔形流量计等。

水轮机入口水量、凝汽器循环水量及回热机组的回热蒸汽等都是大管径(ø400mm以上 )的流量测量参数，由于加工创造困难和压损大，一般都不选用标准节流装置。

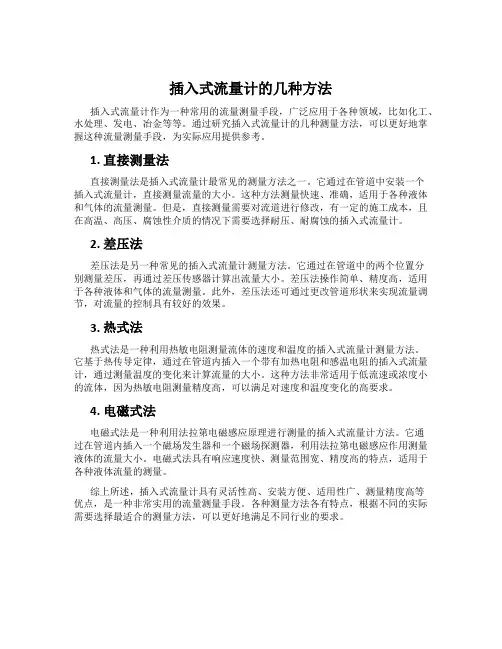

插入式流量计的几种方法插入式流量计作为一种常用的流量测量手段，广泛应用于各种领域，比如化工、水处理、发电、冶金等等。

通过研究插入式流量计的几种测量方法，可以更好地掌握这种流量测量手段，为实际应用提供参考。

1. 直接测量法直接测量法是插入式流量计最常见的测量方法之一。

它通过在管道中安装一个插入式流量计，直接测量流量的大小。

这种方法测量快速、准确，适用于各种液体和气体的流量测量。

但是，直接测量需要对流道进行修改，有一定的施工成本，且在高温、高压、腐蚀性介质的情况下需要选择耐压、耐腐蚀的插入式流量计。

2. 差压法差压法是另一种常见的插入式流量计测量方法。

它通过在管道中的两个位置分别测量差压，再通过差压传感器计算出流量大小。

差压法操作简单、精度高，适用于各种液体和气体的流量测量。

此外，差压法还可通过更改管道形状来实现流量调节，对流量的控制具有较好的效果。

3. 热式法热式法是一种利用热敏电阻测量流体的速度和温度的插入式流量计测量方法。

它基于热传导定律，通过在管道内插入一个带有加热电阻和感温电阻的插入式流量计，通过测量温度的变化来计算流量的大小。

这种方法非常适用于低流速或浓度小的流体，因为热敏电阻测量精度高，可以满足对速度和温度变化的高要求。

4. 电磁式法电磁式法是一种利用法拉第电磁感应原理进行测量的插入式流量计方法。

它通过在管道内插入一个磁场发生器和一个磁场探测器，利用法拉第电磁感应作用测量液体的流量大小。

电磁式法具有响应速度快、测量范围宽、精度高的特点，适用于各种液体流量的测量。

综上所述，插入式流量计具有灵活性高、安装方便、适用性广、测量精度高等优点，是一种非常实用的流量测量手段。

各种测量方法各有特点，根据不同的实际需要选择最适合的测量方法，可以更好地满足不同行业的要求。

流量计的选型及步骤引言流量计是一个用来测量流体行为的设备，用以确定流体在管道中的流量、速度、压力和功率等参数。

流量计通常应用于化工、医药、食品、水处理、水力发电等领域。

流量计的选型将直接影响到测量精度和稳定性。

本文将介绍流量计的选型步骤和注意事项。

步骤步骤一：确定待测的流体参数在选择流量计之前，需要先确定待测流体的物理和化学参数，主要包括流量、密度、温度、粘度、压力、粒度等。

步骤二：了解流量计的种类和原理目前常见的流量计类型有磁性流量计、涡街流量计、质量流量计、压差流量计、超声波流量计等。

不同种类的流量计有不同的测量原理和适用范围。

需要根据实际情况选择适合的流量计类型。

步骤三：了解流量计的适用范围流量计在不同的工作环境中有其适用范围，需要根据实际工作场景来选择适合的流量计。

例如，在具有较高温度或压力的场景中，需要选择能够耐受高温高压的流量计。

步骤四：确定测量范围和精度等级需要根据待测流体的流量范围和测量精度等级来选择适当的流量计。

在实际使用中，精度和测量范围是两个相互制约的因素，需要根据经济性和可行性做出综合权衡。

步骤五：根据业务需求选择附加功能流量计可能还具有一些附加功能，例如抗干扰能力、通讯接口、数据保存等。

需要根据实际业务需求来选择是否需要这些附加功能。

注意事项•流量计选型需要充分了解待测流体和测量场景的实际情况，避免选择不合适的设备。

•在选择流量计类型时，需要考虑其测量原理和适用范围，选择适合的流量计类型。

•测量范围和精度等级需要根据业务需求和经济可行性进行综合权衡，不能只追求高精度而忽略了经济性问题。

•在选择流量计附加功能时，需要充分了解其功能和实际业务需求，避免购买不必要的功能和设备。

结论流量计是一个用来测量流体行为的设备，其选型的正确与否将会直接影响到测量结果的准确性和稳定性。

在选择流量计时需要根据实际情况按照一定步骤进行，避免因为不合适的选型而引发问题。

【仪器仪表】常用流量计的选用原则常用流量计各有特点，在选用流量计时应扬长避短，根据以下原则选择适合本项目的流量计。

（1）安全生产原则。

第一是测量方式的可靠性，即取样或节流装置在生产中不会发生机械强度或电气回路故障而引起事故；二是测量仪表无论在正常工作还是在故障情况下都不能对生产系统的安全性产生影响。

高温高压下、冲蚀较严重的场合，不能使用结构强度低的靶式、涡轮流量计，也不能使用需要插入安装的流量计。

（2）满足工艺需求要求原则。

根据相关工艺参数（流量、密度、黏度、管道的直径）计算出雷诺数，当雷诺数小于2300时，流体处于层流流态；当雷诺数大于2300且小于4000时，流体处于过渡流流态；当雷诺数大于4000时，流体处于紊流流态。

工程上的流体大部分处于紊流流态，绝大部分的流量计量仪表也是针对紊流流态的流体进行设计的，所以对于处于层流流态和过渡流流态流体的流量计量需要选用特殊的流量计。

流量计在其量程比范围内才能保证精度，选型时应注意流量范围，选择合适量程比的流量计。

常用流量计量程比：科氏质量流量计，100：1；转子流量计，10：1；超声波流量计，100：1；涡街流量计，10：1；涡轮流量计，10：1；靶式流量计，15：1；孔板流量计，3：1；电磁流量计，100：1，V锥型流量计，10：1，容积式流量计，10：1。

（3）安装要求原则。

流量计精度，受其前后直管段长度影响，选型时应结合管道专业的三维模型，按照前后直管段长度相关要求进行流量计的选择，常用流量计对上游、下游直管段的要求如表1所示，其中D为流量计直径。

（4）价格原则。

科氏质量流量计、容积式流量计和超声波（管段式）流量计是比较昂贵的流量计，转子和孔板流量计价格较低，而涡轮、涡街、靶式、超声波（外夹式）、V锥型等流量计的价格在250mm （10寸）以内都相差不远，250mm（10寸）以上的流量计应尽量选用价格便宜的孔板流量计。

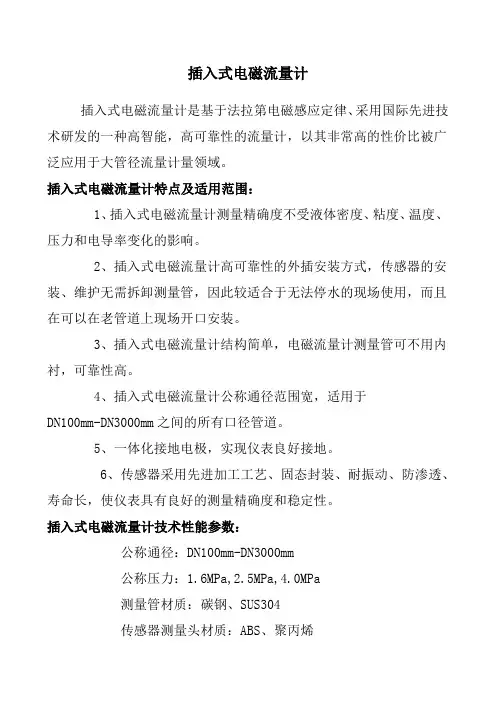

插入式电磁流量计

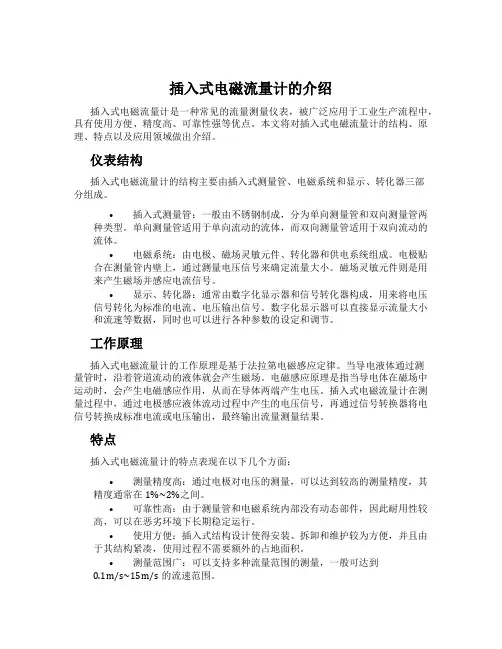

插入式电磁流量计是基于法拉第电磁感应定律、采用国际先进技术研发的一种高智能，高可靠性的流量计，以其非常高的性价比被广泛应用于大管径流量计量领域。

插入式电磁流量计特点及适用范围：
1、插入式电磁流量计测量精确度不受液体密度、粘度、温度、压力和电导率变化的影响。

2、插入式电磁流量计高可靠性的外插安装方式，传感器的安装、维护无需拆卸测量管，因此较适合于无法停水的现场使用，而且在可以在老管道上现场开口安装。

3、插入式电磁流量计结构简单，电磁流量计测量管可不用内衬，可靠性高。

4、插入式电磁流量计公称通径范围宽，适用于DN100mm-DN3000mm 之间的所有口径管道。

5、一体化接地电极，实现仪表良好接地。

6、传感器采用先进加工工艺、固态封装、耐振动、防渗透、寿命长，使仪表具有良好的测量精确度和稳定性。

插入式电磁流量计技术性能参数：
公称通径：DN100mm-DN3000mm
公称压力：1.6MPa,2.5MPa,4.0MPa
测量管材质：碳钢、SUS304
传感器测量头材质：ABS、聚丙烯
电极材料：SUS316、哈氏合金B、哈氏合金C、钛、钽
精确度：流速≤0.5m/s时，±1.5%，满量程流速>1m/s时，±1.0%介质温度：ABS:+80°C,BC,
开封惠尔仪表有限公司。

插入式电磁流量计有什么特点和技术参数一、插入式电磁流量计特点插入式电磁流量计除具有一般电磁流量计的特点外，还具有其自身独特的优点：1、构造简单，无可动部件,使用寿命长.2、体积小，重量轻，安装方便,维护量小.3、有截止阀插入式电磁流量计实现了不断流即可安装,拆卸，方便用户维护、检修.4、测量时不受被测管道材质的影响.5、不需要衬里，不需要接地环.二、插入式电磁流量计技术参数1、管道公称通径及流量范围见表12、被测液体导电率：＞5μs/cm3、公称压力：0.6MPa1.OMPa1.6MPa4、被测介质温度：0〜60。

C5、传感器定位杆轴线与管道轴线的夹角允差5。

，插入深度允差3mm6、直管段长度要求：传感器上游直管段长度220D；传感器下游直管段长度27D7、转换器主要技术性能指标：a、输出信号：直流电流：4〜20mA（允许负截电阻为0〜500Q,光电隔离)b、供电电源：AC或24VDcc、传感器与轩换器之间连接电缆的最大长度为IOOmd、工作环境：温度为0〜4(ΓC;相对湿度小于85%；周围空气中不应含有腐蚀性气体e、显示瞬时流量和累计流量8、准确度：当管道公称通径DN≤150时，为±1.5%R当管道公称通径DN2200时，为土1.5%R±2.5%R9、外壳防护等级：IP67三、选型参数及型号标记对于插入式电磁流量计，设计单位应根据本产品的主要技术指标,参照用户的实际情况选型.1、适用流量范围确实定如果用户已做好管道，可根据表选择相适用的流量及传感器口径.如果用户没有做好管道，首先要根据流量范围确定传感器口径，再考虑是安装有截止阀型还有安装无截止阀型的传感器.2、探头及插入杆形式探头形式是根据介质悬浮物情况确定的，一般悬浮物多不易经常拆装的选敞开式，否则选导管式.插入杆形式是对安装的要求.一般螺杆式比较易于安装.3、压力及使用情况用户可根据管道压力的要求选择传感器的压力指标.一般插入式电磁用于管道压力较小的场合，适用于大中型管道中的循环水、源水和净水计量.另外,插入式电磁流量计与同口径的一体、分体电磁流量计相比价格较低廉.四、1.DEC型传感器选型表1.DEC——插入式电磁流量传感器安装方式---- （有截止阀；1-无截止阀）探头形式一一（A敞开式,B导管式）插入杆形式一一（1螺杆,2光杆式）口径——（见表1）五、1.DE插入式电磁流量计选型表1.DE——插入式电磁流量计使用环境一一（B：防爆；无：非防爆）转换器型号---- （6A：一体化；5A：分体型）构造形式——（Y：一体型：分体型）安装方式---- （有截止阀；1-无截止阀）探头形式一一（A敞开式；B导管式）插入式杆形式——（1螺杆式；2光杆式）。

流量仪表的选型（一）一般原则1、刻度选择仪表刻度宜符合仪表刻度模数的要求，当刻度读数不是整数时，为读数换算方便，也可按整数选用。

（1）方根刻度范围最大流量不超过满刻度的95％；正常流量为满刻度的70％～85％；最小流量不小于满刻度的30％。

（2）线性刻度范围最大流量不超过满刻度的90％；正常流量为满刻度的50％～70％；最小流量不小于满刻度的10％。

2、仪表精确度用作能源计量的流量计，应符合《企业能源计量器具配备和管理通则（试行）》的规定。

（1）用于燃料进出厂结算的计量，±0.1％；（2）用于车间班组、工艺过程的技术经济分析的计量，±0.5％～2％；（3）用于工业及民用水的计量，±2.5％；（4）用于包括过热蒸汽和饱和蒸汽的蒸汽计量，±2.5％；（5）用于天然气、瓦斯及家用煤气的计量，±2.0％；（6）用于重点用能设备及工艺过程控制的油的计量，±1.5％；（7）用于工艺过程控制的其它含能工质（如压缩空气、氧、氮、氢、水等）的计量，±2％。

3、流量单位体积流量用m3/h、l/h；质量流量用kg/h、t/h；标准状态下气体体积流量用Nm3/h（0℃，0.1013MPa）。

（二）一般流体、液体、蒸汽流量测量仪表的选型1、差压式流量计（1）节流装置①标准节流装置一般流体的流量测量，应选用标准节流装置（标准孔板、标准喷咀）。

标准节流装置的选用，必须符合GB2624-8l的规定或国际标准ISO 5167-1980。

如有新的国家标准规定，应执行新规定。

②非标准节流装置符合下列条件者，可选用文丘里管：要求低压力损耗下的精确测量；被测介质为干净的气体、液体；管道内径在100～800mm范围；流体压力在1.0MPa以内。

符合下列条件者，可选用双重孔板：被测介质为干净气体、液体；雷诺数大于（等于）3000、小于（等于））300000范围内。

符合下列条件者，可选1／4圆喷嘴：被测介质为干净气体、液体；雷诺数大于200、小于100000范围内。

插入式电磁流量计安装要求插入式电磁流量计技术指标插入式电磁流量计的安装要求及注意事项，精准的测量需要选择正确的仪表、仪表的质量是紧要的，其次就是要考虑安装要求，假如安装不规范也不能充分发挥仪表的作用，所以对于流量计的安装，我们必需要加以重视，下面来为大家介绍一下插入式电磁流量计的安装要求及注意事项：1、插入式电磁流量计应尽量阔别具有强电磁场的设备；2、安装场所不应有猛烈震动，管道固定牢靠、环境温度变化不大；3、安装位置必需保证管道内始终充分被测流体，传感器安装管道上游侧直管段长度大于8D，下游侧直管段长度不小于5D；4、清理被测管安装底座的焊渣和毛刺；5、将球阀安装到安装底座上，注意球阀的长空腔向上，检查球阀开关正常；将压紧螺纹座套件安装到球阀上，松开定位螺杆与压紧螺母，将传感器插入杆通过球阀插入被测管道。
