插入式电磁流量计工作原理

电磁流量计的工作原理
电磁流量计是一种常用的流量测量仪表，它通过测量流体在磁场中的运动状态来实现流量的计量。

其工作原理主要包括磁场产生、感应电动势和流量计算三个方面。

首先，电磁流量计的工作原理涉及到磁场的产生。

通常情况下，电磁流量计中会设置一对电磁线圈，通过通电产生磁场。

当流体通过测量管道时，磁场会对流体产生作用，使得流体中的带电粒子（如离子）产生偏转运动。

其次，磁场的作用会引起流体中的带电粒子产生感应电动势。

当流体中的带电粒子受到磁场作用时，会产生感应电动势，其大小与流体的流速成正比。

这一感应电动势会被测量并记录下来，成为判断流量大小的重要依据。

最后，通过对感应电动势的测量和计算，可以得到流体的流量。

电磁流量计会将感应电动势转化为标准电信号，并传输给显示仪表或控制系统，经过一系列的计算和处理，最终得到流体的流量数据。

这些数据可以被实时监测和记录，为工业生产和科学研究提供重要参考。

总的来说，电磁流量计的工作原理是基于磁场对流体中带电粒子的作用，通过感应电动势和流量计算来实现流量的准确测量。

这种测量方法具有精度高、稳定性好、适用范围广等优点，因此在工业生产和科学研究中得到了广泛的应用。

电磁流量计工作原理及接法
一、电磁流量计工作原理
电磁流量计是一种应用较为广泛的流量测量仪器，其工作原理基于法拉第电磁
感应定律。

当导电液体流经电磁流量计内的测量管时，液体与磁场相互作用产生感应电动势，根据感应电动势的大小与流体的流速成正比关系进行测量。

电磁流量计主要由磁场系统和电流检测系统组成。

磁场系统包括线圈和磁场调
节装置，线圈通过施加电流产生磁场，而磁场调节装置则调整磁场的强度和分布。

电流检测系统则通过探测感应电动势的大小来计算液体流速，从而实现流量的测量。

二、电磁流量计接法
1. 电磁流量计的接线方法
通常情况下，电磁流量计需要接入供电电源以及信号采集系统。

其接线方法如下： - 将电磁流量计的供电端接入直流电源，并确保电源稳定； - 将电磁流量计的
信号端接入信号采集设备，常见的有PLC或DCS系统； - 连接地线，确保电磁流
量计安全接地。

2. 电磁流量计的安装与调试
在安装电磁流量计时，需要注意以下几点： - 确保流量计与管道的安装位置正确，避免受到外部干扰； - 保持管道内干净，避免影响测量精度； - 接口处密封完好，避免泄漏。

调试时，则需要进行以下步骤： - 开启供电电源，确保电磁流量计正常工作； - 针对不同液体的测量范围，调整电磁流量计的参数； - 对比其他流量计的测量结果，进行准确性校验。

三、总结
电磁流量计借助电磁感应原理实现流量的精准测量，广泛应用于工业生产、水
务管理等领域。

合理的接法和正确的安装调试方法能够提高电磁流量计的性能和稳定性，确保测量结果的准确性，从而发挥其在流量监测中的重要作用。

插入式电磁流量计的介绍一、原理插入式电磁流量计的工作原理是基于法拉第定律和电磁感应定律。

当液体通过电磁流量计内的测量管时，在液体中施加一个垂直与流动方向的磁场，液体中的电离物质（如离子）将受到磁力的作用而垂直运动，并形成涓涓电荷。

接着，在测量管上施加一个与磁场垂直且固定方向的电场，使涓涓电荷在电场的力作用下产生运动并形成电势差。

通过测量这个电势差的大小，就可以得出液体的流量值。

二、结构插入式电磁流量计由测量转换器和传感器组成，其中测量转换器是由输入与输出电路组成的智能仪表。

传感器则是放置在管道内壁上的电磁感应元件，常由外壳、测量管、电磁铁磁体、电磁感应电极等部分组成。

测量转换器和传感器之间通过线缆连接。

测量转换器负责产生电磁场并对液体流经传感器时产生的电势信号进行处理，最终得出流量值。

三、优点1.准确性高：插入式电磁流量计能够提供非常准确的流量测量值，达到±0.5%的精度水平，不受流量脉动和流体密度、粘度等因素的干扰。

2.响应速度快：插入式电磁流量计对流量的变化可以实时响应，转换器能够迅速处理产生的电势信号，使用户能够及时监测流体流量变化，从而采取相应措施。

3.结构紧凑：插入式电磁流量计的结构简单紧凑，安装方便。

传感器通过插入管道内壁的方式进行测量，不需要额外的安装空间。

4.兼容性强：插入式电磁流量计可以适应不同的工业管道，并且可以分别用于液体和固体颗粒流量的测量。

四、应用插入式电磁流量计广泛应用于化工、石油、制药、食品、冶金、环保等领域。

其主要用途包括管道中石油、化工、自来水、循环水、液态氨、酸碱液等流体的流量测量。

由于插入式电磁流量计具有较大的测量范围和良好的适应性，因此被许多行业广泛采用。

总之，插入式电磁流量计是一种准确性高、响应速度快、结构紧凑的流量测量仪器。

通过法拉第定律和电磁感应定律的原理，它能够对液体流量进行精确测量。

在化工、制药、食品等行业的流量控制和管理中发挥着重要的作用。

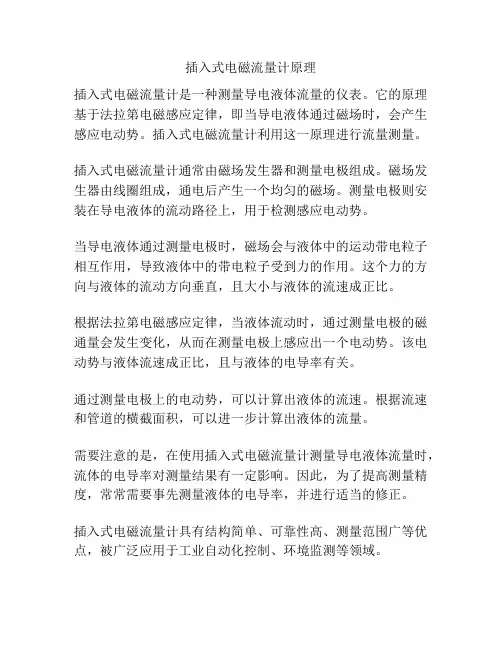

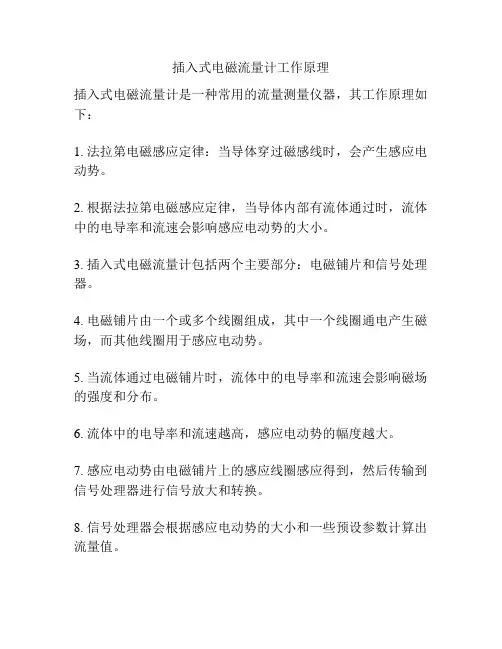

插入式电磁流量计工作原理
插入式电磁流量计是一种常用的流量测量仪器，其工作原理如下：
1. 法拉第电磁感应定律：当导体穿过磁感线时，会产生感应电动势。

2. 根据法拉第电磁感应定律，当导体内部有流体通过时，流体中的电导率和流速会影响感应电动势的大小。

3. 插入式电磁流量计包括两个主要部分：电磁铺片和信号处理器。

4. 电磁铺片由一个或多个线圈组成，其中一个线圈通电产生磁场，而其他线圈用于感应电动势。

5. 当流体通过电磁铺片时，流体中的电导率和流速会影响磁场的强度和分布。

6. 流体中的电导率和流速越高，感应电动势的幅度越大。

7. 感应电动势由电磁铺片上的感应线圈感应得到，然后传输到信号处理器进行信号放大和转换。

8. 信号处理器会根据感应电动势的大小和一些预设参数计算出流量值。

9. 最后，流量值可以通过显示屏或输出接口显示给用户。

总之，插入式电磁流量计通过感应电动势来测量流体的流量，利用电导率和流速对磁场强度的影响，通过信号处理器将感应电动势转换为流量值。

电磁流量计的工作原理及故障分析一、电磁流量计的工作原理电磁流量计是基于法拉第电磁感应定律而工作的流量测量仪表。

它能测量具有一定电导率的液体或者液、固混合物的体积流量，常用于检测酸、碱、盐含固体颗粒(或者纤维)液体的流量，这是它优越于其他流量计的特点。

电磁流量计由变送器和转换器组成，电磁流量变送器由磁路系统、测量导管、电极、外壳和干扰信号调整装置等部份组成，它将流量的变化转换成感应电势的变化。

转换器由电子元器件组成，它将微弱的感应电势放大，并转换成统一的标准信号输出，以便进行远传指示、记录、积算和调节。

v=流速A = 管道横截面Q 体积流量 = v * A感应电动势 U = B * L * V ( L = 电极距离， B =磁场强度)二、电磁流量计的特点1.被测介质的管内无可动部件，无突出管内的部件，所以压损很小。

当流量计采取防腐蚀衬里的情况下，可检测具有腐蚀性介质的液体的流量，并能检测含有颗粒、悬浮物的液体的流量，如纸浆、泥浆的流量。

2.检测时与介质的温度、压力、粘度无关。

输出电流 I 与流量F 成线性关系。

仪表刻度值可适应 1 ~ 10m/s 的流速变化，所以使用的流速范围较广。

3.可检测脉动流量，这是优于其他流量计的地方，检测时反应较快。

4.仪表的口径范围大，能从直径 1mm~3m 。

此外测量范围大，其量程比高达 1： 100 ，表的精度能达 0.5 级或者更高。

5.被测介质须是导电的液体，不能检测气体、蒸汽。

此外，结构复杂，成本高。

6.有的流量计还具有双向流量测量功能，能显示正、反向流量，并具备双向电流、频率输出，分别记录、保存。

三、电磁流量计与转换器的安装环境( 1 )传感器应安装在干燥通风的地方，避免潮湿、容易积水受淹的场所，还应尽量避免阳光直射和雨水直接淋浇。

( 2 )应尽可能避免安装在周围环境温度过高的地方。

一体型结构的电磁流量计还受制于电子元器件环境温度，要低些。

( 3 )安装传感器的管道上应无较强的漏电流，应尽可能地远离有强电磁场的设备，如大机电、大变压器等，以免引起电磁场干扰。

电磁流量计工作原理
1.电磁线圈产生磁场：电磁线圈通电后，在管道内会产生一个垂直于流体流动方向的磁场，这个磁场会影响流过传感器的流体。

2.液体流过传感器：当液体流过传感器时，由于导体在外磁场作用下运动，产生的感应电势与液体的流速成正比。

3.测量液体的电势差：流经传感器的液体导电性会导致液体本身存在一个电势差。

这个电势差会被测量，并通过传感器输出为一个电压信号。

4.计算流速和流量：信号处理器接收到传感器输出的电压信号后，可以根据事先确定的校准曲线和液体的导电性，将电压信号转换为液体的流速或流量。

总结起来，电磁流量计的工作原理可以简述为：通过产生一个垂直于流体流动方向的磁场，当液体流经传感器时，感应电势会根据液体的流速产生变化，进而通过电压信号输出。

通过校准曲线和液体的导电性，可以将电压信号转换为液体的流速或流量。

需要注意的是，电磁流量计由于需要在液体中产生一定的磁场，所以对于液体中的磁性物质有一定的干扰。

此外，在一些液体中，由于粘度较高或者液体中固体颗粒较多等原因，会对流速测量产生一定的影响。

总体来说，电磁流量计凭借其准确度高、响应迅速等特点在工业和生活领域有着广泛的应用。

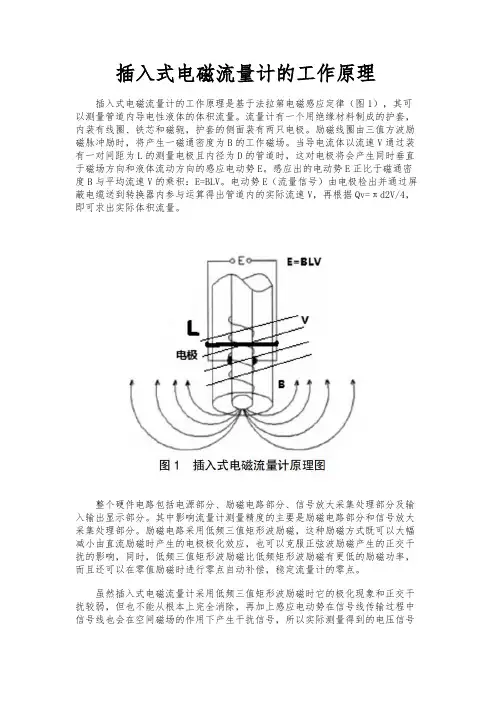

插入式电磁流量计的工作原理插入式电磁流量计的工作原理是基于法拉第电磁感应定律（图1），其可以测量管道内导电性液体的体积流量。

流量计有一个用绝缘材料制成的护套，内装有线圈、铁芯和磁轭，护套的侧面装有两只电极。

励磁线圈由三值方波励磁脉冲励时，将产生一磁通密度为B的工作磁场。

当导电流体以流速V通过装有一对间距为L的测量电极且内径为D的管道时，这对电极将会产生同时垂直于磁场方向和液体流动方向的感应电动势E。

感应出的电动势E正比于磁通密度B与平均流速V的乘积：E=BLV。

电动势E（流量信号）由电极检出并通过屏蔽电缆送到转换器内参与运算得出管道内的实际流速V，再根据Qv=πd2V/4，即可求出实际体积流量。

整个硬件电路包括电源部分、励磁电路部分、信号放大采集处理部分及输入输出显示部分。

其中影响流量计测量精度的主要是励磁电路部分和信号放大采集处理部分。

励磁电路采用低频三值矩形波励磁，这种励磁方式既可以大幅减小由直流励磁时产生的电极极化效应，也可以克服正弦波励磁产生的正交干扰的影响，同时，低频三值矩形波励磁比低频矩形波励磁有更低的励磁功率，而且还可以在零值励磁时进行零点自动补偿，稳定流量计的零点。

虽然插入式电磁流量计采用低频三值矩形波励磁时它的极化现象和正交干扰较弱，但也不能从根本上完全消除，再加上感应电动势在信号线传输过程中信号线也会在空间磁场的作用下产生干扰信号，所以实际测量得到的电压信号是有用信号与各种干扰信号的“组合”，它不仅包含流速信号也包含各种干扰信号。

插入式电磁流量计适用于DN150～DN2000的管道，其测量精度达到1.5级，此次应用的插入式电磁流量计的检定记录表，经检定后各点误差均在1.5%以内，只要安装条件符合规定，仪表的准确度是有保障的。

电磁流量计工作原理
电磁流量计是一种用于测量导电液体流量的仪器，它利用法拉第电磁感应原理
进行测量。

电磁流量计的工作原理是基于洛伦兹力的作用，当导电液体通过磁场时，会产生感应电动势，根据法拉第电磁感应定律，感应电动势与液体的流速成正比，从而实现对流量的测量。

在电磁流量计中，主要包括磁场系统、电极系统和信号处理系统。

磁场系统由
线圈和磁场产生装置组成，线圈通电产生磁场，液体通过磁场时产生感应电动势。

电极系统用于测量感应电动势，通常有两对电极，分别测量液体流过时的电动势。

信号处理系统用于处理电极测量到的信号，经过放大、滤波、数字转换等处理后，得到流量的数字信号输出。

电磁流量计的工作原理可以简单概括为，当导电液体流过磁场时，液体中的导
电粒子受到洛伦兹力的作用，产生感应电动势，通过电极系统测量感应电动势，并经过信号处理系统输出流量信号。

通过对流量信号的处理和分析，可以得到液体的流量值。

电磁流量计具有测量精度高、稳定性好、对流体粘度影响小等优点，因此在工
业生产中得到了广泛的应用。

它适用于水、污水、酸、碱、盐溶液等导电液体的流量测量，尤其在化工、冶金、电力、石油、轻工等行业有着重要的应用价值。

总的来说，电磁流量计的工作原理是基于洛伦兹力和法拉第电磁感应定律的，
通过对导电液体流过磁场时产生的感应电动势进行测量，实现对流量的准确测量。

它在工业领域具有重要的应用价值，为生产过程中的流量监测提供了可靠的技术支持。

电磁流量计工作原理
电磁流量计是一种常用于工业流体测量的仪器，它利用电磁感应原理来测量流
体的流量。

其工作原理基于法拉第电磁感应定律，通过给流体施加一个磁场和电流，测量流体中的电动势来计算流量。

1. 磁场作用
当流体（比如水或液体金属）通过电磁流量计管道时，会被施加一个垂直于流
体流动方向的磁场。

这个磁场通常由内置的线圈产生，它们通过流动的导电液体形成的涡电流也会相应地产生磁场。

2. 涡电流效应
根据法拉第电磁感应定律，当液体流体通过磁场时，涡电流将形成潜在的电动势。

这个电动势正比于流体的流速和流量，因此可以通过测量电磁感应电压来推导出液体的流量。

3. 信号处理
通过使用内置的电路和传感器，电磁流量计可以将测得的电动势信号转换为标
准的电流或电压信号。

这些信号可以被传输到其他仪表或数据采集系统，以便监测和记录流体流量。

4. 精度和应用
电磁流量计通常具有较高的测量精度和可靠性，适用于在各种工业环境下测量
液体流体，比如化工、水处理、食品和制药等领域。

与其他流量测量技术相比，电磁流量计在测量粘稠液体和脏物流体时具有优势。

总的来说，电磁流量计利用电磁感应原理来测量液体流体的流量，具有精准、
可靠和适用于多种液体的特点，是工业流量测量领域中常用的仪器之一。

插入式电磁流量计
插入式电磁流量计是基于法拉第电磁感应定律、采用国际先进技术研发的一种高智能，高可靠性的流量计，以其非常高的性价比被广泛应用于大管径流量计量领域。

插入式电磁流量计特点及适用范围：
1、插入式电磁流量计测量精确度不受液体密度、粘度、温度、压力和电导率变化的影响。

2、插入式电磁流量计高可靠性的外插安装方式，传感器的安装、维护无需拆卸测量管，因此较适合于无法停水的现场使用，而且在可以在老管道上现场开口安装。

3、插入式电磁流量计结构简单，电磁流量计测量管可不用内衬，可靠性高。

4、插入式电磁流量计公称通径范围宽，适用于DN100mm-DN3000mm 之间的所有口径管道。

5、一体化接地电极，实现仪表良好接地。

6、传感器采用先进加工工艺、固态封装、耐振动、防渗透、寿命长，使仪表具有良好的测量精确度和稳定性。

插入式电磁流量计技术性能参数：
公称通径：DN100mm-DN3000mm
公称压力：1.6MPa,2.5MPa,4.0MPa
测量管材质：碳钢、SUS304
传感器测量头材质：ABS、聚丙烯
电极材料：SUS316、哈氏合金B、哈氏合金C、钛、钽
精确度：流速≤0.5m/s时，±1.5%，满量程流速>1m/s时，±1.0%介质温度：ABS:+80°C,BC,
