齿轮传动机构的装配(二)教案

齿轮转动机构装配与蜗杆传动电子教案第一章：课程介绍1.1 课程背景随着现代机械制造业的快速发展，齿轮转动机构及蜗杆传动在各类机械设备中扮演着举足轻重的角色。

为了使学生掌握齿轮转动机构装配与蜗杆传动的相关知识，提高机械设计、制造和维护能力，特开设此门课程。

1.2 课程目标通过本课程的学习，使学生了解齿轮转动机构及蜗杆传动的基本原理、结构特点、装配方法及应用范围，培养学生具备一定的实际操作能力和创新能力。

第二章：齿轮转动机构基本原理2.1 齿轮的分类及特点介绍齿轮的分类（如直齿轮、斜齿轮、圆柱齿轮等）及各自的特点，帮助学生了解不同类型齿轮的应用场景。

2.2 齿轮传动的基本原理讲解齿轮传动的工作原理，包括齿轮的啮合、传动比、齿轮的材料与热处理等，使学生掌握齿轮传动的基本知识。

第三章：蜗杆传动基本原理3.1 蜗杆传动的分类及特点介绍蜗杆传动的分类（如阿基米德蜗杆、圆柱蜗杆等）及各自的特点，帮助学生了解不同类型蜗杆传动的应用场景。

3.2 蜗杆传动的基本原理讲解蜗杆传动的工作原理，包括蜗杆与蜗轮的啮合、传动比、蜗杆的材料与热处理等，使学生掌握蜗杆传动的基本知识。

第四章：齿轮转动机构装配工艺4.1 齿轮装配工艺介绍齿轮装配的基本工艺，如齿轮的精度等级、装配方法、齿轮间隙的调整等，帮助学生掌握齿轮装配的基本技能。

4.2 蜗杆传动装配工艺介绍蜗杆传动装配的基本工艺，如蜗杆与蜗轮的配合、传动装置的调整等，帮助学生掌握蜗杆传动装配的基本技能。

第五章：齿轮转动机构与蜗杆传动的应用实例5.1 齿轮转动机构应用实例分析具体的齿轮转动机构应用实例，如汽车发动机、减速器等，使学生了解齿轮转动机构在实际工程中的应用。

5.2 蜗杆传动应用实例分析具体的蜗杆传动应用实例，如机床、汽车尾翼等，使学生了解蜗杆传动在实际工程中的应用。

第六章：齿轮转动机构的设计与计算6.1 齿轮设计的基本参数介绍齿轮设计中所需的基本参数，包括模数、压力角、齿数等，并解释这些参数对齿轮性能的影响。

Байду номын сангаас
为了纠正不正确的啮合接触，可采用改变齿轮中 心线的位置、研刮轴瓦或加工齿形等方法来修正。 当齿轮啮合位置正确，而接触面积太小时，可在 齿面上加研磨剂，并使两齿轮转动进行研磨，使 其达到足够的接触面积。

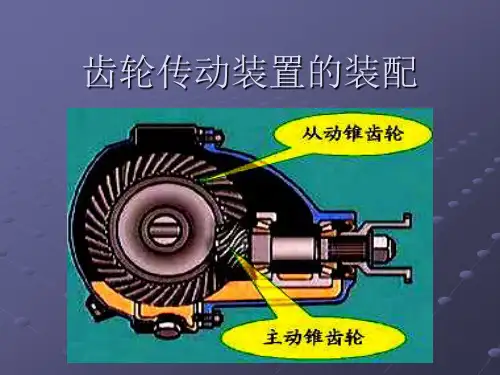

(二)圆锥齿轮传动装置的装配
装配正确的两圆锥齿轮，其分度圆锥的母线Ⅰ—Ⅰ和 Ⅱ—Ⅱ应该吻合，而分度圆锥顶点01和O2必须重合， 如图3—36所示。即要求两圆锥齿轮轴线必须垂直相交， 而不发生歪斜和偏移，以保证齿轮工作表面正确的啮合。 其装配要点与装配质量要求如下。
(三)蜗杆蜗轮传动装置的装配
为了保证蜗轮和蜗杆之间的正确啮合，在装配时，必须 严格保证蜗轮和蜗杆轴线的交角和中心距、蜗轮中间平 面与蜗杆轴线之间的偏移量以及啮合间隙与啮合接触斑 点。 1．蜗轮与蜗杆轴线交角和中心距的检查
2．蜗轮中间平面偏移量的检查 检查蜗轮中间平面偏移量的方法如图3—43所 示。 (1)样板检查法 即将样板的一边分别紧靠在蜗 轮两侧的端面上，然后用塞尺测量样板和蜗杆之 间的间隙△，两侧的间隙差值即为蜗轮中间平面 的偏移量。 (2)拉线检查法 即将线挂在蜗轮轴上，然后分 别测量拉线与蜗轮两端面的间隙△，两侧的间隙 差值即为蜗轮中间平面的偏移量。所测得的偏移 量应符合规定的范围，若大于规定范围应予调整， 一般采用调整蜗轮的轴向位置。 3．啮合侧间隙的检查 由于蜗杆传动的结构特点，测量啮合侧间隙无 论是采用塞尺法测量还是压铅法测量都有困难， 一般采用千分表测量(参照圆柱齿轮啮合间隙的测 量方法)。
(一)圆柱齿轮传动装置的装配
圆柱齿轮传动装置的装配要点和装配质量要求如下： 1．齿轮与轴的配合 齿轮与轴的配合面在压入前应涂润滑油。配合面为锥形 面时，应用涂色法检查接触状况，对接触不良的应进行刮 削，使之达到要求。装配好后的齿轮一轴应检查齿轮齿圈 的径向跳动和端面跳动，其测量方法如图3—28所示。 2．两啮合齿轮的中心距和轴线平行度的检查 (1)中心距的检查在齿轮轴未装入齿轮箱中以前，可以用特 制的游标卡尺来测量两轴 承座孔的中心距，如图3—29所 示。此外，也可以利用检验心轴和内径千分尺或游标卡尺 来进行测量，如图3—30所示。

二、教学任务准备
1、教师教学准备 、 2、学生课前准备 、 穿戴好工作服及防护用品； 穿戴好工作服及防护用品；理解并掌握与完 成工作任务相关的安全规程； 成工作任务相关的安全规程；掌握操作过程 中的安全要点； 中的安全要点；掌握必要的安全知识并做到 文明生产。 文明生产。 3、分组讨论 、 准备齿轮拆装工具
三、教学任务实施
1、通过幻灯片展示THMDZT-1型 机械装调技术综合 、通过幻灯片展示 型 实训装置的多级变速箱、齿轮减速器引入教学情境。 实训装置的多级变速箱、齿轮减速器引入教学情境。 2、教师对 、教师对401室THMDZT-1型 机械装调技术综合实 室 型 训装置的多级变速箱、 训装置的多级变速箱、齿轮减速器的齿轮装配讲解操 作规程、 作规程、进行演示操作 3、学生分组操作，教师引导学生提出问题，并且到 、学生分组操作，教师引导学生提出问题， 每组进行指导操作规范，考核评价， 每组进行指导操作规范，考核评价，教师总结
一、教学任务分析解读
教学目标 1、知识目标 、 （1）掌握齿轮传动的类型。 ）掌握齿轮传动的类型。 （2）掌握齿轮传动机构装配的技术要求 ） 2、技能目标 、 能正确进行圆柱齿轮、 能正确进行圆柱齿轮、圆锥齿轮传动装置拆装及圆锥齿轮轴向定 位 3、职业目标 、 （1）形成分析和处理问题的能力。 ）形成分析和处理问题的能力。 （2）提升团队合作能力与交流表达能力。 ）提升团队合作能力与交流表达能力。 （3）养成良好的职业习惯。 ）养成良好的职业习惯。
四、教学任务的评价
1、各小组自我评价 2、小组之间互相评价 3、教师点评、总结、制定考核评价标准
齿轮传学任务分析解读
重点 掌握齿轮传动的类型：圆柱齿轮传动、 掌握齿轮传动的类型：圆柱齿轮传动、圆锥 齿轮传动、蜗轮蜗杆传动、齿轮齿条传动等， 齿轮传动、蜗轮蜗杆传动、齿轮齿条传动等， 并了解齿轮传动的特点及应用 难点 能正确进行圆柱齿轮、 能正确进行圆柱齿轮、圆锥齿轮传动装置拆 装及圆锥齿轮轴向定位

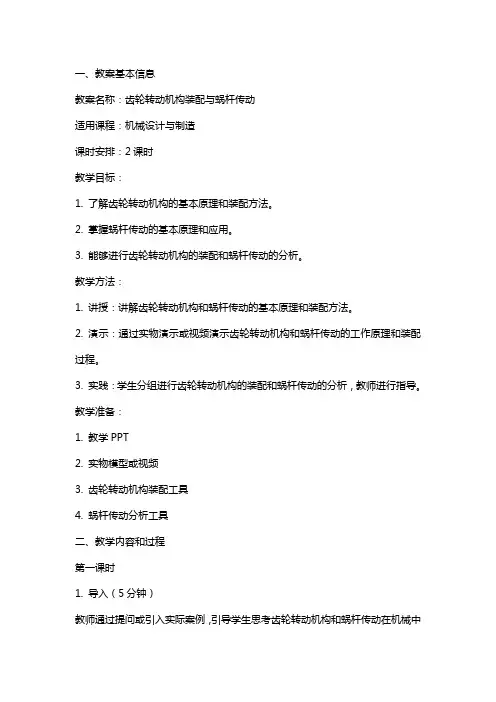

一、教案基本信息教案名称：齿轮转动机构装配与蜗杆传动适用课程：机械设计与制造课时安排：2课时教学目标：1. 了解齿轮转动机构的基本原理和装配方法。

2. 掌握蜗杆传动的基本原理和应用。

3. 能够进行齿轮转动机构的装配和蜗杆传动的分析。

教学方法：1. 讲授：讲解齿轮转动机构和蜗杆传动的基本原理和装配方法。

2. 演示：通过实物演示或视频演示齿轮转动机构和蜗杆传动的工作原理和装配过程。

3. 实践：学生分组进行齿轮转动机构的装配和蜗杆传动的分析，教师进行指导。

教学准备：1. 教学PPT2. 实物模型或视频3. 齿轮转动机构装配工具4. 蜗杆传动分析工具二、教学内容和过程第一课时1. 导入（5分钟）教师通过提问或引入实际案例，引导学生思考齿轮转动机构和蜗杆传动在机械中的应用和重要性。

2. 齿轮转动机构的基本原理和装配方法（15分钟）教师讲解齿轮转动机构的基本原理，包括齿轮的啮合原理和传动比等。

讲解齿轮装配的方法和注意事项，包括齿轮的校对和安装等。

3. 齿轮转动机构的实物演示或视频演示（10分钟）教师通过实物演示或视频演示齿轮转动机构的工作原理和装配过程，让学生更直观地理解齿轮转动机构的工作原理和装配方法。

4. 实践：齿轮转动机构的装配（15分钟）学生分组进行齿轮转动机构的装配，教师进行指导。

学生通过实践，加深对齿轮转动机构装配方法的理解和掌握。

第二课时5. 蜗杆传动的基本原理和应用（15分钟）教师讲解蜗杆传动的基本原理，包括蜗杆和蜗轮的啮合原理和传动比等。

讲解蜗杆传动的应用领域和特点。

6. 蜗杆传动的实物演示或视频演示（10分钟）教师通过实物演示或视频演示蜗杆传动的工作原理和装配过程，让学生更直观地理解蜗杆传动的工作原理和应用。

7. 实践：蜗杆传动的分析（15分钟）学生分组进行蜗杆传动的分析，教师进行指导。

学生通过实践，加深对蜗杆传动的理解和掌握。

三、教学评价1. 课堂讲授和实物演示的评价：通过观察学生的听课情况和提问学生的理解程度，评估学生对齿轮转动机构和蜗杆传动的基本原理和装配方法的掌握情况。

齿轮的装配齿轮传动的装配是机器检修时比拟重要、要求较高的工作。

装配良好的齿轮传动，噪声小、振动小、使用寿命长。

要到达这样的要求，必须控制齿轮的制造精度和装配精度。

齿轮传动装置的形式不同，装配工作的要求是不同的。

封闭齿轮箱且采用滚动轴承的齿轮传动，两轴的中心距和相对位置完全由箱体轴承孔的加工来决定。

齿轮传动的装配工作只是通过修整齿轮传动的制造偏差，没有两轴装配的内容。

封闭齿轮箱采用滑动轴承时，在轴瓦的刮研过程中，使两轴的中心距和相对位置在较小范围内得到适当的调整。

对具有单独轴承座的开式齿轮传动，在装配时除了修整齿轮传动的制造偏差，还要正确装配齿轮轴，这样才能保证齿轮传动的正确连接。

齿轮传动的精度等级与公差这里主要介绍最常见的圆柱齿轮传动的精度等级及其公差。

1．圆柱齿轮的精度圆柱齿轮的精度包括以下四个方面：〔1〕传递运动准确性精度指齿轮在一转范围内，齿轮的最大转角误差在允许的偏差内，从而保证从动件与主动件的运动协调一致。

〔2〕传动的平稳性精度指齿轮传动瞬时传动比的变化。

由于齿形加工误差等因素的影响，使齿轮在传动过程中出现转动不平稳，引起振动和噪声。

〔3〕接触精度指齿轮传动时，齿与齿外表接触是否良好。

接触精度不好，会造成齿面局部磨损加剧，影响齿轮的使用寿命。

〔4〕齿侧间隙它是指齿轮传动时非工作齿面间应留有一定的间隙，这个间隙对储存润滑油、补偿齿轮传动受力后的弹性变形、热膨胀以及齿轮传动装置制造误差和装配误差等都是必须的。

否那么，齿轮在传动过程中可能造成卡死或烧伤。

确定齿轮精度等级的方法有计算法和类比法。

多数场合采用类比法，类比法是根据以往产品设计、性能实验、使用过程中所积累的经验以及较可靠的技术资料进行比照，从而确定齿轮的精度等级。

2．圆柱齿轮公差按齿轮各项误差对传动的主要影响，将齿轮的各项公差分为Ⅰ、Ⅱ、Ⅲ三个公差组。

齿轮传动的装配1．圆柱齿轮的装配圆柱齿轮传动的装配过程，一般是先把齿轮装在轴上，再把齿轮轴组件装入齿轮箱。

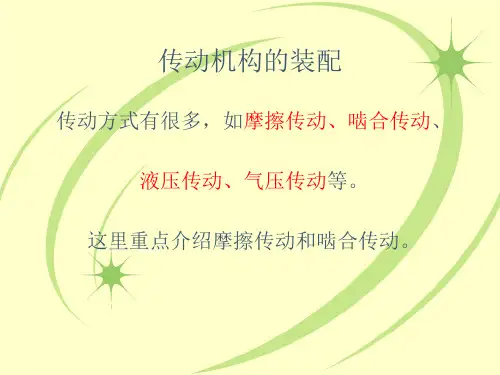

传动机构装配整体教学设计引言：传动机构是机械设备中重要的组成部分，它能够将动力传递给不同的部件，实现运动转换和能量转换。

因此，对于机械专业学生来说，掌握传动机构装配技能是必不可少的。

本文将介绍一种传动机构装配整体教学设计，旨在帮助学生全面掌握传动机构的装配过程及技巧。

一、教学目标:1. 理解传动机构的基本概念和分类；2. 了解传动机构装配所需的工具和材料；3. 学习传动机构装配的基本步骤和技巧；4. 掌握传动机构的故障诊断与排除能力。

二、教学内容:传动机构装配整体教学设计包括以下内容：1. 传动机构基本概念和分类的讲解；2. 传动机构装配所需的工具和材料的介绍；3. 传动机构装配的基本步骤和技巧的演示与实操；4. 传动机构故障诊断与排除的案例分析和实践。

三、教学过程：1. 传动机构基本概念和分类的讲解在课堂上，首先向学生介绍传动机构的基本概念和分类，包括各种传动机构的定义、功能和应用领域。

通过理论讲解与实例分析，让学生对传动机构有一个全面的认识。

2. 传动机构装配所需的工具和材料的介绍继续课堂教学，向学生介绍传动机构装配所需的各种工具和材料，包括螺丝刀、扳手、高强度螺栓等。

同时，还要教导学生正确使用和保养这些工具，确保安全使用。

3. 传动机构装配的基本步骤和技巧的演示与实操在实验室中，通过展示和实操，向学生演示传动机构装配的基本步骤和技巧。

比如，装配链传动装置时，需要正确选择链条、调整张紧器等。

教师要讲解每个步骤的目的和注意事项，引导学生掌握装配技巧。

4. 传动机构故障诊断与排除的案例分析和实践最后，通过案例分析和实践，让学生学习传动机构的故障诊断与排除。

教师可以给学生提供一台传动机构故障的设备，让学生通过观察、检查和测量等手段，找出故障的原因并进行修复。

这样可以提高学生的动手实践能力和问题解决能力。

四、教学评估：教学评估应综合考虑学生的理论知识掌握程度和实际操作能力。

可以采用以下评估方式：1. 课堂小测验：对学生在课堂上所学的知识进行测验，检查学生的理论掌握情况。

2.培养并强化学生自主探索学习的能力。
3.有分析归纳、表达沟通、团队协作能力。
4.具有良好职业道德，爱岗敬业，积极向上的人文素质。
教学重点
变速箱的装拆。处理方法：多练习
教学难点
变速箱的工作原理。处理方法：讲解、实操、思考、记忆
教学模式及主要方法
理实一体化教学
信息化手段
仿真拆装视频
工具设备、教具及资料
工量具、设备等。
课后教学反思
教研室检查
教研室主任签名：
年月日
教务处
检查
盖章
年月日

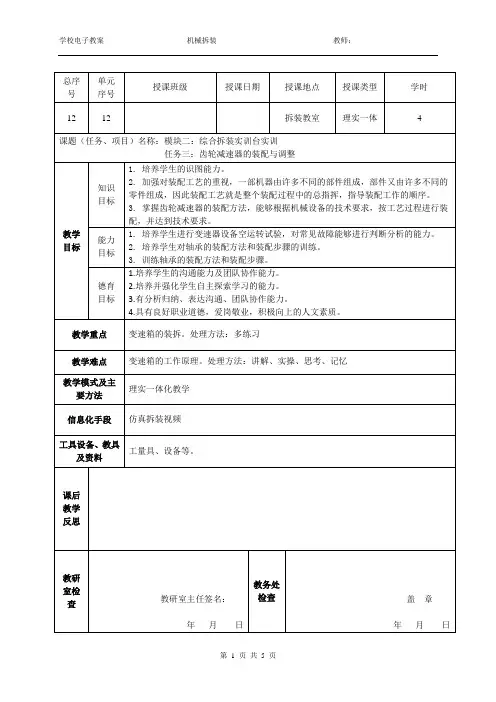

教学过程
程序（环节）
教学内容
教师活动
学生活动
方法及提示
1．提出任务（10分钟）
1.组织学生按之前分组就坐，准备好相关学习书箱笔记本，考勤并填写考勤记录表。
2.检查教学设备、工具等是否正常齐备。
3.检查学生穿着、防护等是否达到要求，并作严格要求。
调整情绪使学生能更快的进入学习状态。
按照座位就坐，准备好相关书籍、笔记本、检查衣着是否达要求。
2．必备知识（60分钟）
【提问】回忆上节课我们学习过的变速箱拆装流程有那些？
学生回答:（略）
【讲解】变速箱的装配按箱体装配的方法进行装配，按从下到上的装配原则进行装配。
引入齿轮减速器的装配与调整
一、实训设备
配合实际操作经验讲解。
强调不规范的操作危害，让学生对违规操作有深刻的认识。
观察、思考、
积极回答问题。
根据所学知识积极思考回答问题。
理解齿轮减速器的意义，尽快适应课堂教学任务。
接受任务书，分析熟悉任务书内容，查阅相关书箱，小组讨论。
通过观看操作展示，学生直观地认识齿轮减速器的结构，形象具体学生更加容易掌握。

《机修钳工》实习教案讲授新课：(理论部分)课题七、传动机构的装配与修理一、带传动机构的装配与修理1．带轮的装配(1)清除带轮孔、轮缘、轮槽表面上的污物和毛刺(2)检验带轮孔径的径向圆跳动和端面圆跳动误差1)将检验棒插入带轮孔中，用两顶尖支顶检验棒2)将百分表测头置于带轮圆柱面和带轮端面靠近轮缘处3)旋转带轮一周，百分表在圆柱面上的最大读数差，即为带轮径向圆跳动误差；百分表在端面上的最大读数差为带轮端面的圆跳动误差(3)锉配平键，保证键连接的各项技术要求(4)把带轮孔、轴颈清洗干净，涂上润滑油(5)装配带轮时，使带轮键槽与轴颈上的键对准，当孔与轴的轴线同轴后，用铜棒敲击带轮靠近孔端面处，将带轮装配到轴颈上。

(6)检查两带轮的相互位置精度当两带轮的中心距较小时，可用较长的钢直尺紧贴一个带轮的端面，观察另一个带轮端面是否与该带轮端面平行或在同一平面内。

若检验结果不符合技术要求，可通过调整电动机的位置来解决当两带轮的中心距较大无法用钢直尺来检验时，可用拉线法检查。

使拉线紧贴一个带轮的端面，以此为射线延长至另一个带轮端面，观察两带轮端面是否平行或在同一平面内2．V带的型号与安装(1)V带的型号根据国家标准((IBIT 11544—1997)，我国生产的v带共分为Y、Z、A、B、C、D、E七种型号(旧标准GB 1171—14，V带分0、A、B、C、D、E、F七种型号)，而线绳结构的V带，目前主要生产的有Y、Z、A、B四种型号。

Y型V带的节宽、顶宽和高度尺寸最小(即截面积最小)，E型的节宽、顶宽和高度尺寸最大(即截面积最大)。

生产中使用最多的V带是Z、A、B三种型号。

(2)V带的安装(见图7 6)1)将V带套人小带轮最外端的第一个轮槽中2)将V带套人大带轮轮槽，左手按住大带轮上的V带，右手握住V带往上拉，在拉力作用下，V带沿着转动的方向即可全部进人大带轮的轮槽内3)用一字旋具撬起大带轮(或小带轮)上的V带，旋转带轮，即可使V带进入大带轮(或小带轮)的第二个轮槽内4)重复上述步骤3，即可将第一根V带逐步拨到两个带轮的最后一个轮槽中5)检查V带装入轮槽中的位置是否正确3．带传动张紧力的检查与调整(1)带传动张紧力的检查(2)张紧力的调整4．平带的接头(1)用粘接法连接平带的接头(2)用缝合法连接平带的接头(3)用金属搭扣铆合法连接平带接头5．带传动机构的修理(1)带轮轴颈弯曲(见图7 13)的修理1)先将带轮从弯曲的轴颈上卸下来，然后将带轮轴从机体中取出2)将带轮轴放在V形架上，百分表测量头放在弯曲轴颈端部的外圆匕，转动带轮轴一周，在轴颈上标记百分表最大读数和最小读数处，百分表的最大读数差即为轴颈的弯曲量3)当带轮轴颈弯曲量较小时，可进行矫正修复；当弯曲量较大时，应更换新轴(2)带轮孔与轴配合松动的修复1)带轮孔与轴的磨损量较小时，可先将带轮孔在车床上修光，保证其自身的形状精度合格。

第8章 齿轮传动
教学目标 1、能力目标
（1）具有计算齿轮参数能力。 （2）具有设计齿轮传动的能力。 2、知识目标 （1）了解齿轮传动的工作原理、分类及应用。 （2）掌握齿轮参数的计算及应用。 （3）掌握齿轮传动的设计及应用。 3、素质目标 培养学生严谨、细心、全面、追求高效、精益求精的职 业素质；沟通协调能力和团队合作精神、敬业精神。
§8－1 齿轮传动的特点和类型
结构特点：圆柱体或圆锥体外（或内）均匀分布有 大小一样的轮齿。
作用：传递空间任意两轴（平行、相交、交错）的旋 转运动，或将转动转换为移动。
优点：
①传动比准确、传动平稳。
②圆周速度大，高达300 m/s。
③传动功率范围大，从几瓦到10万千瓦。 ④效率高(η 0.99)、使用寿命长、工作安全可靠。 ⑤可实现平行轴、相交轴和交错轴之间的传动。
渐开线的切线，故BK为法线
长沙航空职院专用
作者： 郭谆钦教授
定义：啮合时K点正压力方向与速度方向 αk k
所夹锐角为渐开线上该点之压力角αk。 vk
rb＝rk cosαk ③ 离中心越远，渐开线上的压力角越大。
rk
θ α A
设计：郭谆钦
k
k
rb
B
O
④ 渐开线形状取决于基圆的大小 当rb ∞，变成直线。
长沙航空职院专用
作者： 郭谆钦教授
第8章 齿轮传动
§8－1 齿轮传动的特点和基本类型 §8－2 渐开线齿轮的齿廓及传动比 §8－3 渐开线标准直齿圆柱齿轮的主要参数及几何 尺寸计算
§8－4 渐开线直齿圆柱齿轮的啮合传动
§8－5 渐开线齿轮的加工
§8－6 渐开线齿廓的根切现象与标准外啮合直齿 轮的最少齿数
长沙航空职院专用

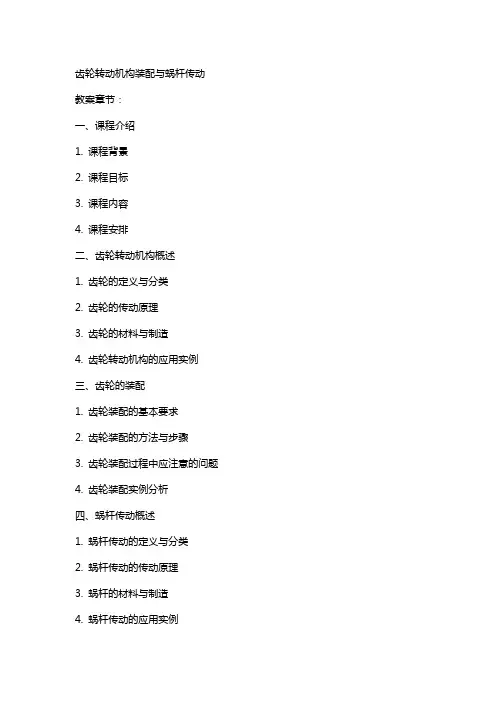

齿轮转动机构装配与蜗杆传动教案章节：一、课程介绍1. 课程背景2. 课程目标3. 课程内容4. 课程安排二、齿轮转动机构概述1. 齿轮的定义与分类2. 齿轮的传动原理3. 齿轮的材料与制造4. 齿轮转动机构的应用实例三、齿轮的装配1. 齿轮装配的基本要求2. 齿轮装配的方法与步骤3. 齿轮装配过程中应注意的问题4. 齿轮装配实例分析四、蜗杆传动概述1. 蜗杆传动的定义与分类2. 蜗杆传动的传动原理3. 蜗杆的材料与制造4. 蜗杆传动的应用实例五、蜗杆传动的装配1. 蜗杆传动装配的基本要求2. 蜗杆传动装配的方法与步骤3. 蜗杆传动装配过程中应注意的问题4. 蜗杆传动装配实例分析六、齿轮跳动与精度测量1. 齿轮跳动的概念与分类2. 齿轮精度的测量方法3. 齿轮跳动对传动系统的影响4. 提高齿轮跳动精度的措施七、齿轮传动的设计与计算1. 齿轮传动设计的基本原则2. 齿轮传动计算的方法与步骤3. 齿轮传动设计的注意事项4. 齿轮传动设计实例分析八、蜗杆传动的润滑与维护1. 蜗杆传动润滑的重要性2. 蜗杆传动润滑剂的选择3. 蜗杆传动维护与保养方法4. 蜗杆传动常见故障与排除九、齿轮转动机构的应用案例分析1. 汽车齿轮传动系统案例分析2. 机床齿轮传动系统案例分析3. 减速器齿轮传动系统案例分析4. 其他齿轮转动机构应用案例分析十、课程总结与评价1. 课程重点内容回顾2. 学生课堂表现与互动情况3. 课程反馈与建议4. 课程改进措施与展望重点和难点解析一、课程介绍补充和说明：明确课程的学习目标，详细介绍齿轮转动机构和蜗杆传动的基本概念、原理和应用，使学生对课程内容有一个全面的了解。

二、齿轮转动机构概述补充和说明：深入讲解齿轮的传动原理，通过图示和实例说明齿轮的制造过程和材料选择的重要性。

三、齿轮的装配补充和说明：详细介绍齿轮装配的各个步骤，强调装配过程中的注意事项，如齿轮的跳动、对齐等问题。

四、蜗杆传动概述补充和说明：讲解蜗杆传动的传动原理，介绍蜗杆的材料选择和制造过程，强调蜗杆传动的特点和应用。

4-3、蜗杆传动机构的装配过程
4-4、啮合质量的检验
• 1、首先要用涂色法来检验蜗杆与蜗轮的相互 位置及啮合的接触斑点。正确的接触斑点位置 应当在中部稍偏 蜗杆旋出方向。 • 2、齿侧间隙检查：对于不太重要的蜗杆传动 机构，是用手转动蜗杆，根据空程量判断侧隙 大小，要求较高的，则用百分表进行测量。
二、螺旋机构的装配方法
• 1、丝杠螺母副配合间隙的测量及调整 • 配合间隙包括径向和轴向两种。轴向间隙直接 影响丝杠螺母副的传动精度，因此需要采用消 隙机构予以调整。但测量时径向间隙比轴向间 隙更能准确反映丝杠螺母副的配合精度，所以 ，配合间隙常用径向间隙来表示。测量图如下 ：
径向间隙的测量： 压下及抬起螺母的作用力F，只需稍大于螺母的重量， 螺母离丝杠一端的距离约3~5个螺距，以避免丝杠弹性变形引起误差。 将丝杠螺母副置于图示位置，使百分表测头抵在螺母上，轻轻抬动螺母， 百分表指针的摆动差即为径向间隙。
圆锥齿轮装配之箱体检验
同一平面内两孔中心线垂直度和相 交程度的检验
圆锥齿轮装配之箱体检验
• 不在同一平面内的两孔中 心线垂直度的检验
圆锥齿轮装配之两圆锥齿轮轴向位置的确 定
• 当一对标准的圆锥齿轮传动时，必须使两齿轮 分度圆锥相切，两锥顶重合，装配时据此来确 定小齿轮的轴向位置。
• 装配时，一般常遇到的工作是：两齿轮轴的轴 向定位和侧隙的调整。 • 小圆锥齿轮轴向定位图示如下：
正确的接触斑点位置
之五、联轴器的装配
• 联轴器主要用于两轴间相互联接，也可用于轴 和其它零件或两个其它相互联接。它的任务是 传递扭矩，有时，也可用作安全装置。 • 联轴器有联轴节和离合器两类。 • 联轴节只有在机器停车时，用拆卸的方法才能 使两轴脱离传动关系。 • 离合器则可以在机器运转过程中随时分开或结 合。

带传动机构的装配教案正页教学内容第十四章传动机构的装配第一节带传动机构的装配教学目的1、了解带传动的概念及分类2、掌握带传动机构的装配技术要求3、掌握带轮的装配和V带的安装4、掌握张紧力的检查和调整重、难点1、带传动机构的装配技术要求2、带轮的装配和V带的安装3、张紧力的检查和调整教法选择用挂图分析讲解教具挂图教学进程由旧课引入新课：上几次课我们学习了第十三章固定连接的装配知识，使我们掌握了螺纹连接、键连接、销连接及过盈连接的装配等内容，从这一次课我们将学习第十四章传动机构的装配知识。

第十四章传动机构的装配第一节带传动机构的装配一、带传动的概述1、带传动带传动属于摩擦传动，即将挠性带紧紧地套在两个带轮上，利用传动带与带轮之间的摩擦力来传递运动和动力。

2、种类常用的带传动有V带和平带等。

重、难点二、带传动机构的装配技术要求1、带轮的安装要正确，通常要求其径向圆跳动量为（0.0025~0.005）D，端面圆跳动量为（0.0005~0.0001）D（D为带轮直径）。

2、两带轮的中心平面应重合，其倾斜角和轴向偏移量不应过大。

一般倾斜角不应超过1°，否则带易脱落或加快带侧面磨损。

3、带轮工作表面粗糙度要适当，一般为R a1.6μm。

过于粗糙，工作时发热大而加剧带的磨损；过于光滑，则带易打滑。

4、带的张紧力要适当，并且调整方便。

重、难点三、带轮的装配1、一般带轮孔与轴为过渡配合（H7/k6），有少量过盈，同轴度较高。

为传递较大扭矩，还需要用紧固件保证周向和轴向固定。

2、装配时，按轴和轮毂孔键槽修配键，然后清除安装面上污物，并涂上润滑油，用手锤将带轮轻轻打入，或用螺旋压入工具将带轮压到轴上。

3、带轮装在轴上后，要检查带轮的径向圆跳动量和端面圆跳动量。

4、一般情况用划线盘检查，要求较高时也可以用百分表检查，以保证带轮在轴上安装的正确性。

5、保证两带轮相互位置的正确性，防止由于两带轮错位或倾斜而引起带张紧力不均匀而过快磨损。

《圆柱齿轮传动机构的装配》教学设计《机械装调技术与实训》是机械类专业的专业核心课程，其基本知识与技能是学生今后工作的基础，因此学生较为重视.。

同时在学习本课程之前，学生已有一定的机械制图知识和有关钳工的基本操作技能，对机械零件有一定的感性认识和专业理论基础.。

但本课题零部件部分涉及的内容较为繁杂、抽象，学生往往会觉得枯燥乏味，缺乏学习的兴趣.。

本文通过理实一体化的教学设计模式，老师做中教，学生做中学，把专业基础课与生产实践结合起来，突出应用性、实用性，做到学以致用，为专业实践课打好基础；通过情景化、职业化、体验化、项目化的学习过程，让学生体验职业情境，提升学生的职业能力和职业素养，为学生就业打好基础.。

关键词：传动机构；装配；圆柱齿轮；教学设计一、情景导入、吸引注意通过一个生产实际情景，引发学生兴趣，又以此情景来为本次任务做铺垫，由一个事件引到齿轮传动的装配与调试.。

某企业，一台车床在运行时，噪声较大，如果你是维修师傅，该如何去检查机床的故障以及产生故障的原因.。

二、任务驱动、探索新知任务1 将圆柱齿轮装配到轴上将装配齿轮的轴头部位圆柱表面、键槽、齿轮内孔以及键表面清理干净，涂上润滑油.。

在轴上滑移的齿轮，通常与轴的配合都是间隙配合，装配的精度主要决定于零件加工的精度.。

装配时注意轴端和齿轮孔口去除毛刺等即可.。

在轴上的定位齿轮，通常与轴有少量过盈的配合（多数为过渡配合），装配时需加一定外力.。

若配合的过盈量不大，可用紫铜棒施力均匀地敲击装入或压装；过盈量较大的，可用螺旋压入工具压装，压装时，要避免齿轮歪斜和产生变形.。

任务2 检查齿轮的安装精度对精度要求高的齿轮传动机构，在压装后需要检验其径向圆跳动和端面圆跳动误差可用百分表检验齿轮安装的径向和端面圆跳动误差.。

检查仪器附件盒的表格，根据被测齿轮不同的模数选择合理的球形测量头；将测头擦净并把它装在仪器的中心顶尖上，安装完成后齿轮不得轴向窜动，利用升降螺母和抬起手柄調整指示表，让指示表有一到两圈的压缩量；按照顺序逐个测量各个齿面，并记下指示表的读数；对测量结果进行处理并判断安装是否合格.。

一、教学目标1. 知识目标：（1）掌握齿轮的组成、分类及基本参数；（2）了解齿轮的装配工艺及注意事项；（3）熟悉齿轮传动系统的安装与调试。

2. 技能目标：（1）能正确识别齿轮的组成、分类及基本参数；（2）能熟练进行齿轮的装配与调试；（3）能根据实际需求选择合适的齿轮传动系统。

3. 素质目标：（1）培养严谨的工作态度和良好的团队协作精神；（2）提高学生的动手实践能力、分析问题和解决问题的能力；（3）激发学生对机械设计领域的兴趣。

二、教学重点与难点1. 教学重点：（1）齿轮的组成、分类及基本参数；（2）齿轮的装配工艺及注意事项；（3）齿轮传动系统的安装与调试。

2. 教学难点：（1）齿轮的装配顺序与注意事项；（2）齿轮传动系统的安装与调试方法。

三、教学过程1. 导入新课（1）通过展示齿轮在实际应用中的图片或视频，激发学生的学习兴趣；（2）简要介绍齿轮在机械传动中的重要作用。

2. 知识讲解（1）讲解齿轮的组成、分类及基本参数；（2）分析齿轮传动系统的原理及特点；（3）介绍齿轮的装配工艺及注意事项。

3. 实践操作（1）分组进行齿轮装配实践，教师巡回指导；（2）学生按照装配顺序，正确安装齿轮，注意装配过程中的注意事项；（3）学生完成齿轮装配后，进行传动系统的调试，确保齿轮传动平稳、无噪音。

4. 课堂小结（1）总结齿轮装配过程中的重点和难点；（2）强调齿轮传动系统的安装与调试方法；（3）布置课后作业，巩固所学知识。

四、教学评价1. 课堂表现：观察学生在课堂上的参与度、合作精神及动手实践能力；2. 实践操作：检查学生齿轮装配的质量和传动系统的调试效果；3. 课后作业：评估学生对齿轮装配知识的掌握程度。

五、教学资源1. 教学课件：包括齿轮的组成、分类、基本参数、装配工艺及注意事项等内容；2. 实物教具：齿轮、齿轮传动系统等；3. 实践基地：为学生提供齿轮装配实践的平台。

六、教学反思1. 教学过程中，关注学生的个体差异，因材施教；2. 注重理论与实践相结合，提高学生的动手实践能力；3. 鼓励学生主动参与课堂，培养学生的创新思维和解决问题的能力。

充分发挥学生的思考能力和协作学习的能力，在探索的过程中建构自己的知识世界，从而获得解决问题的能力。
课后测评
反思问题：
1.中望3D软件装配功能能解决实际生产中的那些问题？
1.引导学生回顾操作命令；
2.提出问题，引导学生进行反思总结。
1.回顾主要命令
2.反思问题
突出关键操作，引导学生抓住知识重点，通过对问题的反思，强化知识重点的理解
教学过程：
组织教学：师生问好，清点人数
导入新课：基于中望3D软件草图绘制与其他所学过的绘图软件的相同点和异同点
讲授新课：课题六6-3齿轮传动机构的装配
活动1：基于软件的齿轮传动机构的装配
活动2：3D打印的零部件的装配
作业布置：课题一工作页相应部分完成
一、草图绘制（20课时）
教学环节
教学内容
教师活动
学生活动
难点：
1、根据零件装配关系确定各要素间的约束关系
理由：学生较少接触到实际零部件的装配过程，较难判定各零件间的装配关系
解决办法：进行小组讨论，引导学生理解和掌握常用零件的装配关系
教学环境及资源准备：
实训室：配备计算机及中望3D软件、投影仪、FDM 3D打印机
教学实施（教学策略）：
依据探究学习理论，本课题采用“任务描述——知识链接——任务实施——课后测评”四个环节实施教学。在四个步骤中引导学生发挥创造力与协作学习的能力，激发学生主动思考，积极参与的学习热情
6.图形保存和输出
点明操作命令的位置和功能
讲解命令使用中的重点难点
记录操作命令
掌握知识重点
1.促进学生对命令功能的理解
2.以点带面构建知识体系
任务实施
1.思路分析
2.零件装配关系分析

齿轮的装配技术齿轮的装配技术摘要：齿轮传动是各种机械中最常用的传动方式之一，可用来传递运动和动力，改变速度的大小或方向，还可把传动变为移动。

齿轮传动在机床、汽车、拖拉机和其他机械中应用很广泛，其原因是具有以下特点：能保证一定的瞬时传动比，传动准确可靠，传递的功率和速度变化范围大，传动效率高，使用寿命长以及结构紧凑，体积小等，但也有一定缺点，如噪音大，传动不如带传动平稳，齿轮装配和制造要求高等。

齿轮传动质量的好坏，与齿轮的制造和装配精度有着密切关系。

研究齿轮的装配技术具有重要意义。

目录一、引言 (2)二、齿轮的种类 (2)（一）平行轴之齿轮 (2)（二）直交轴之齿轮 (2)（三）错交轴之齿轮 (2)三、齿轮传动的基本要求 (2)（一）传递运动的准确性 (2)（二）传动的平稳性 (2)（三）载荷分布的均匀性 (2)（四）传动侧隙的合理性 (2)四、齿轮传动机构的精度要求 (3)（一）齿轮的加工精度 (3)（二）齿轮的精度等级 (4)（三）齿轮副的接触精度 (4)（四）齿轮副的侧隙 (4)五、齿轮的装配与检查 (5)（一）圆柱齿轮传动机构的装配 (5)（二）锥齿轮传动机构的装配 (5)（三）蜗杆传动机构的装配和差速器的装配 (5)六、齿轮传动的失效形式及措施 (6)（一）齿轮折断 (6)（二）齿面点蚀 (7)（三）齿面磨粒磨损 (7)（四）齿面胶合 (7)（五）齿面塑性变形 (7)七、影响齿轮传动效率因素 (7)八、结论 (7)一、引言齿轮是现代机械传动中的重要组成部分。

从国防机械到民用机械，从重工业机械到轻工业机械，无不广泛的采用齿轮传动。

随着我国工农业生产和科学技术的飞跃发展，对于齿轮的需要显著增加。

因此，齿轮的配合技术，便成为发展机械工业的一个重要环节。

二、齿轮的种类（一）平行轴之齿轮１、正齿轮（直齿轮）：齿筋平行于轴心之直线圆筒齿轮。

２、齿条：与正齿轮咬合之直线条状齿轮，可以说是齿轮之节距在大小变成无限大时之特殊情形。

“传动机构的装配”教学设计
教学对象
班级人数
执教教师
授课课时
4
一、教学目标及要求
（一）知识与能力目标
1.能按要求完成齿轮装配；
2.正确检测齿轮装配精度。
（二）过程与方法目标
1、通过对资料的信息收集，能够进一步掌握齿轮装配的方法；
2、掌握机油泵齿轮轴啮合精度检测的操作方法。
3.借助微课等教学资源培养学生基于现代信息技术条件下的学习能力，学会资料的筛选和积累的能力，帮助学生养成良好的学习习惯；
4．制定合理的学习实施计划，通过小组合作，学生勤于思考、积极表达、敢于动手，提高自主性、探究性的学习能力和职业能力。
（三）情感、态度和价值观目标
1.激发学生的责任意识，认识产品质量是产品的生命，也是企业的生命；
2.养成良好的学习习惯；
3.通过小组合作使学生认识到团队合作的重要性。培养团结合作的团队精神。
二、教学重点、难点
1.齿轮装配的技术要求
2.齿轮装配装配精度的检测方法
三、教学方法
1．教学方法：任务驱动、分层教学、情境教学
2．学习方法：自主学习、小组合作、讨论探讨
四、教具准备
1.完善教学资源平台，制作教学课件，编写学习任务书
2.按照企业生产要求，布置实训室环境
3.机油泵配件12套,工量具等
五、教学过程
1.小组讨论，归纳齿轮装配技术要求；
2.小组合作，制订实施计划；
3.明确小组成员实施计划时的工作分工；
做
一
做
计划实施
（一）了解与分析机油泵齿轮结构
1.引导学生分析机件的结构特点；
2.组织学生讨论回答；
1.观察机件；
2.讨论机油泵齿轮装配工作步骤和要点；
