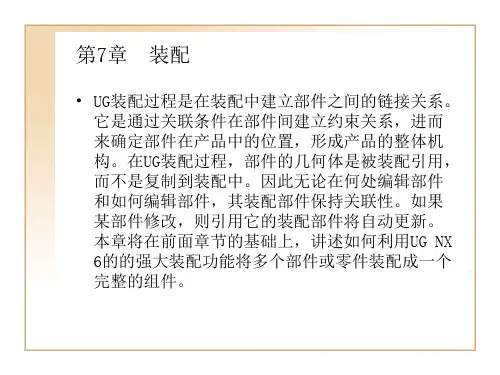

第7章零部件装配

• “预览”面板是装配导航器的一个扩展区域，显示装载或未 装载的组件。 • “相关性”面板是装配导航器的特殊扩展，其允许查看部 件或装配内选定对象的相关性，包括配对约束等。
7.3 引用集
• 在装配中，由于各部件含有草图、基准平面及其 它辅助图形数据。如果要显示装配中所有的组件 或子装配部件的所有内容，由于数据量大，需要 占用大量内存，不利于装配操作和管理。通过引 用集能够限定组件装入装配中的信息数据量，同 时避免了加载不必要的几何信息，提高机器的运 行速度。本节将介绍引用集的操作方法。
7.4.3 实例练习
• 本实例通过介绍装配组件asm1.prt的装配过程介 绍自底向上装配方法。
7.5 自顶向下装配
• 自顶向下装配建模是工作在装配上下文中，建立 新组件的方法。上下文设计指在装配中参照其它 零部件对当前工作部件进行设计。在进行上下文 设计时，其显示部件为装配部件，工作部件为装 配中的组件，所作的工作发生在工作部件上，而 不是在装配部件上，利用链接关系建立其它部件 到工作部件的关联。利用这些关联，可链接拷贝 其它部件几何对象到当前部件中，从而生成几何 体。
7.3.1 基本概念
• 引用集是在组件部件中定义或命名的数据子集或数据组， 其可以代表相应的组件部件装入装配。引用集可以包含下 列数据。 • 名称、原点和方位。 • 几何对象、坐标系、基准、图样体素 • 属性 • 在系统默认状态下，每个装配件都有两个引用集，包括全 集和空集。全集表示整个部件，即引用部件的全部几何数 据。在添加部件到装配时，如果不选择其它引用集，默认 状态使用全集。空集是不含任何几何数据的引用集，当部 件以空集形式添加到装配中，装配中看不到该部件。 • “模型”和“轻量化”引用集：在系统装配时，系统还会 增加上述两种引用集，从而定义实体模型和轻量化模型。

3.装配中部件的不同状态
(1)显示部件
在图形窗口中显示的部件、组件和装配体都称为显示部件。在主界面中， 显示部件的文件名称显示在图形窗口的标题栏处。
(2)工作部件
工作部件是可以在其中建立和编辑几何对象的部件。工作部件可以是显 示部件也可以是显示部件中的任何部件。当打开一个部件文件时，它既 是显示部件又是工作部件。当然显示部件和工作部件可以不同，在这种 情况下，工作部件的颜色和其他部件的颜色有明显的区别。
3.配对条件装配的步骤 (1)打开一个含有组件的装配部件。 (2)选择装配→组件→配对方式， (3)选择装配约束的类型，单击相应的图标。 (4)选择与配对类型相一致的过滤器。 (5)从相配组件上选择与配对类型相适应的成对对象。 (6)从基础组件上选择与配对类型相适应的配对对象。 (7)查看配对是不是符合要求，如果配对不符合要求，用更换约束的配
单击“增加”按钮，利用类选择器在图形中选择要加入的对象，单击 “确定”按钮即可。
②删除内容。 单击“删除”按钮，利用类选择器在图形窗口中选择要删除的对象，单
击“确定”按钮即可。 另外，还可以对引用集的属性和信息进行编辑查询。
自底向上装配
自底向上的装配设计方法是常用的装配的方法，即先装配中的部件，再 将部件添加到装配中，由底向上的逐渐地进行装配。若要进行装配，首 先必须单击“开始”→“装配”选项，或是按组合键[Ctrl＋Alt＋W]启 动装配模块，然后单击“装配”→“组件”选项，系统弹出如图所示的 菜单。
用户选择“装配”→“组件”→“重新定位命令” 或者是单击图标 选项，选择需要编辑的组件， 然后选择类，系统将弹出所图所示 的“重新定位组件”对话框。
自顶向下装配
１.装配方法1 该方法的主要步骤如下： (1)打开一个含有几何体的文件，或者先在该文件中建立几何体。 (2) 建立一个新的装配体在主菜单上单击装配→组件→产生新的组件命

第七章 装配工艺基础
第一节 第二节 第三节 第四节 概 述 保证装配精度的装配方法 装配工艺规程 汽车装配工艺过程
第一节 概
一、装配的概念
述
任何机器都是由若干零件、组件和部件组成的。 根据规定的装配精度要求，将零件结合成组件和部 件，并进一步将零件、组件和部件结合成机器的过 程称为装配。 将零件与零件的组合过程称为组装，其成品为组 件；将零件与组件的组合过程称为部装，其成品为 部件；而将零件、组件和部件的组合过程称为总装， 其成品为机器或产品
二、装配工作的主要内容
(1) 清洗 进入装配的零件必须先进行清洗，以除去在制造、储存、运
输过程中所粘附的切屑、油脂、灰尘等。
(2) 平衡 旋转体的平衡是装配过程中一项重要工作。 (3) 过盈连接 机器中的轴孔配合，有很多采用过盈连接。
(4) 螺纹联接 在汽车结构中广泛采用螺纹联接。 1) 螺栓杆部不产生弯曲变形，螺栓头部、螺母底面与被联接 件接触良好。 2) 被联接件应均匀受压，互相紧密贴合，联接牢固。 3) 根据被联接件形状、螺栓的分布情况，按一定顺序逐次(一 般为2～3次)拧紧螺母。 (5) 校正 所谓校正，是指各零部件本身或相互之间位置的找正及调整 工作，这也是装配时常常要做的工作。
图7-1 分组公差带位置分布图
表7-1 活塞销及活塞销孔尺寸分组及标记(mm)
例如，某发动机活塞销和销孔的配合就是一例。如图4—23 图所示，技术要求规定，活塞销与活塞销孔的配合最大过盈 为0.0075mm，最小过盈为0.0025mm，若按互换法的极值解 法装配，则活塞销外径为φ 28-0.0075-0.0100 mm，活塞销孔的孔 径为ф 28-0.0125-0.0150 mm，销子和销孔所分配到的公差仅为 0.0025mm，而这样高的精度，加工极难。于是，生产上采 用分组选配法装配，将它们公差均放大四倍，即：活塞销为 ф 28-0.0100 mm，活塞销孔为：ф 28-0.0050-0.0150 mm。由于公差 放大，加工变得容易。按该公差进行加工后，对这些零件进 行测量，并按尺寸大、小分为四组，用不同颜色进行区别， 按分组顺序，对应组的零件进行装配，保证装配精度的要求。 活塞销和活塞销孔的分组尺寸见表4—3。

PowerPoint Template_Sub
第7章 装配设计

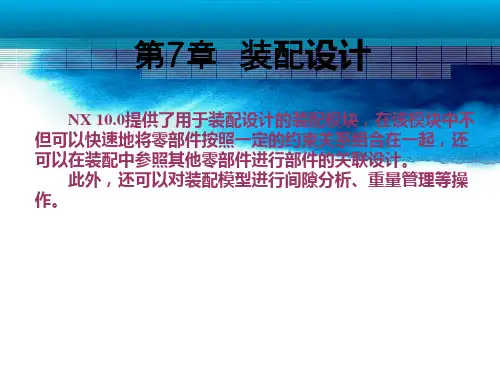

NX 10.0提供了用于装配设计的装配模块，在该模块中不 但可以快速地将零部件按照一定的约束关系组合在一起，还 可以在装配中参照其他零部件进行部件的关联设计。 此外，还可以对装配模型进行间隙分析、重量管理等操 作。
PowerPoint Template_Sub
-4-
7.3
7.3.1 7.3.2 7.3.3 7.3.4 7.3.5 7.3.6 7.3.7 7.3.8
组件应用
新建组件 添加组件 镜像装配 阵列组件 移动组件 替换组件 装配约束 显示和隐藏约束
-5-
7.4
7.4.1 7.4.2 7.4.3 7.4.4 7.4.5 7.4.6 7.4.7 7.4.8 7.4.9
爆炸视图
创建爆炸图 编辑爆炸图 创建自动爆炸组件 取消爆炸组件 删除爆炸图 切换爆炸图 创建追踪线 隐藏和显示视图中的组件 装配爆炸图的显示和隐藏
-6-
7.5
装配综合应用实例
完成效果如下图。
-7-
本章知识点
7.1 7.2 7.3 7.4 7.5 装配建模基础 装配约束 组件应用 爆炸图 装配综合应用实例
7.1
7.1.1 2 7.1.3 7.1.4
装配设计基础
新建装配文件与初识装配界面 装配术语 引用集应用基础 装配方法概述
-3-
7.2
装配约束
