图解详说pads2007安装全过程

PADS2007.4安装详解具体安装步骤如下：首先，将破解文件夹内选中两个文件删掉，如下图：再双击Pads2007.4安装在C盘完成后直接运行.bat 如下图：这样刚才删除的那两个文件又重新生成了。

接下来就开始安装了，打开安装文件的setup.exe 点OK即开始安装，如下图，会提示License文件的位置，并找到后打开。

点 Next再点Next点YES接下来就正式开始了：点 Install Products 开始安装，点 Agree 同意点 NEXT （上面的那个目录为安装源目录，下面的这个目录为安装目录。

）点Next点 Install这个安装过程要持续约8分钟，根据电脑配置高低有所不同。

接下来，会出现如下画面：点Done 完成点Done 完成点 Exit 退出关键点如下：（先别忙打开程序）再打开最开始的那个破解文件夹目录，运行：Pads2007.4安装在C盘的那个批处理文件。

如下图：再点任意键，就关闭了该窗口。

此时，打开程序看看，是否破解成功，如破解成功将不会出现Licensing Note!警告，我用同样的方法安装两台电脑，其中一台就没出现，很正常。

另一台的解决办法是，如下图：（根据警告提示）将上图中选中的破解文件复制到“C:\Documents and Settings\All Users\Application Data\pads\2007_4 ”文件夹内，先将原来的那个文件删掉。

（如找不到以上目录，请打开系统受保护的隐藏目录）C:\Documents and Settings\All Users\Application Data\pads\2007_4将此文件夹内的文件删掉，把开始生成的那个licensefile.dat文件复制到此。

此时再打开程序，就正常了。

以上安装系统为 windows xp2008-11-4方法二：按照前面的方法已装好，没按第一种方法，用这种方法试一下，打开程序ÆMentor Graphics SDDÆThe MGC SDD Configurator，如下图：选择上面的点下一步，找到License File点击文件，打开再回桌面打开程序，正常。

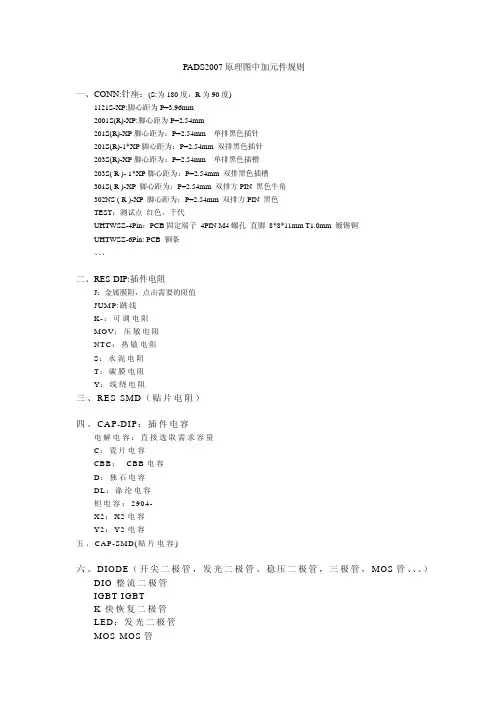

PADS2007原理图中加元件规则一、CONN:针座：(S:为180度，R为90度)1121S-XP:脚心距为P=3.96mm2001S(R)-XP:脚心距为P=2.54mm201S(R)-XP脚心距为：P=2.54mm 单排黑色插针201S(R)-1*XP脚心距为：P=2.54mm 双排黑色插针203S(R)-XP脚心距为：P=2.54mm 单排黑色插槽203S( R )- 1*XP脚心距为：P=2.54mm 双排黑色插槽301S( R )-XP 脚心距为：P=2.54mm 双排方PIN 黑色牛角302NS ( R )-XP 脚心距为：P=2.54mm 双排方PIN 黑色TEST：测试点红色，千代UHTWSZ-4Pin：PCB固定端子 4PIN M4螺孔直脚 8*8*11mm T1.0mm 镀锡铜UHTWSZ-6Pin: PCB 铜条、、、二、RES-DIP:插件电阻J：金属膜阻，点击需要的阻值JUMP:跳线K-：可调电阻MOV：压敏电阻NTC：热敏电阻S：水泥电阻T：碳膜电阻Y：线绕电阻三、RES-SMD（贴片电阻）四、CAP-DIP：插件电容电解电容：直接选取需求容量C：瓷片电容CBB： CBB电容D：独石电容DL：涤沦电容钽电容：2904-X2：X2电容Y2：Y2电容五、CAP-SMD(贴片电容)六、DIODE（开尖二极管，发光二极管、稳压二极管，三极管，MOS管、、、） DIO-整流二极管IGBT-IGBTK-快恢复二极管LED：发光二极管MOS-MOS管TRA-三极管W-稳压二极管、、、七、Rly丝、保险座、整流桥、、FUSEB：玻璃保险管（KA:快断带引脚，KB:快断加保险座，MA:慢断带张脚，MB:慢断加保险座）GUB-桥堆RLY-继电器八、IC：九、TX：CT-CTL-电感TX-变压器十二：OTHERBAT-电池BZ-蜂鸣器HS-散热器XL-晶振。

WIN7系统安装PADS 2007 教程
很多朋友都无法在win7下面安装PADS2007，以下教程经本人亲测并一直在使用，如果觉得好，请传送给更多需要帮助的朋友…*^_^*
安装步骤：
1、解压安装包，把PADS2007放在磁盘的根目录下面，如:
2、运行“D:\PADS 2007\msi_setup.exe”
3..单击“Install Products”
4..单击“Agree”
5..默认即可，点击“NEXT”.
6..选择安装组件（根据个人需要）
7..点击“Install”安装，出现第9步界面
8..喝杯茶吧，不用管它。

9..安装过程中，会提示重启电脑………然后继续安装………
10..当出现下图界面后，点击“Done”，程序安装完成。

11..关闭安装界面。

12..破解：运行D:\PADS 2007\Crack\MentorKG.exe 得到文件“LICENSE.TXT”,双击打开该文件，并另存为LICENSE.DAT
13、在C盘根目录下新建“Flexlm”文件夹，然后将13步的“LICENSE.DAT”放入其中，如下图。

至此，PADS2007安装完成。

14、下面两图，为PADS Layout和PADS Logic的工作界面。

一.PADS LAYOUT的使用
常用快捷键
Ctrl+A Ctrl+B Ctrl+C Ctrl+D Ctrl+E Ctrl+F Ctrl+G Ctrl+I Ctrl+K Ctrl+L Ctrl+M Ctrl+Q Ctrl+R Ctrl+S Ctrl+V Ctrl+X Ctrl+Y Ctrl+Z Ctrl+Alt+C Ctrl+Alt+D 置窗口 Ctrl+Alt+G 置窗口 Ctrl+Alt+J 选择全部 以板框为界整体显示当前设计 复制 刷新 移动 翻转 建立结合 任意角度旋转 建立组 排列元件 长度最短化 查询与修改 以45°角为单位旋转 存盘 粘贴 剪切 扩展 取消操作 显示颜色设置 打开Setup/Preference下的Design设 打开Setup/Preference下的Global 设 增加跳线 F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 打开在线帮助 增加走线 动态走线模式 锁定层对 选择管肢对 选择网络 选择半自动走线 打开或关闭鼠标移动压缩 锁定绝对与相对协调 结束记录
所以一个好的PCB设计图，应该是在设计人员充分了解 电路工作原理 PCB加工生产工艺及加过程
SMT/DIP组装部门作业方法加工过程
整机测试流程
为前提，按照机构的设计尺寸和以上环节，生产和测试要求去设计
PCB。
PCB LAYOUT
以下是我们将要学习的内容： PADS LAYOUT软件的使用。 PCB加工生产工艺要求。 PCB设计规则设定。 PCB设计初到设计结束的全过程。 接下来将从下面三个地方开始学习：
