PADS VX安装方法

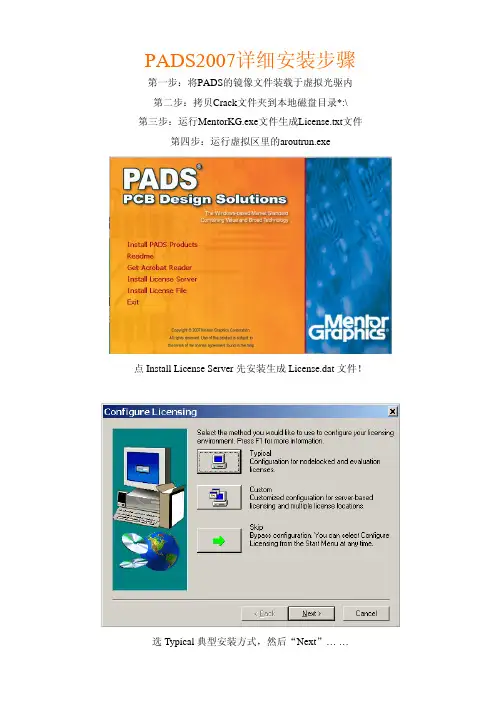

PADS2007详细安装步骤 第一步：将PADS的镜像文件装载于虚拟光驱内第二步：拷贝Crack文件夹到本地磁盘目录*:\第三步：运行MentorKG.exe文件生成License.txt文件 第四步：运行虚拟区里的aroutrun.exe点Install License Server先安装生成License.dat文件！选Typical典型安装方式，然后“Next”… …选择“第三步：运行MentorKG.exe文件生成License.txt文件”的位置，然后“Next”… …“Next”… …将会在目录C:\Flexlm下生成License.dat文件License.dat文件安装完成！再回到安装主菜单，点Install PADS Products… …拔掉网线，关闭杀毒软件和防火墙！点“OK”… …稍等几秒弹出检查选择第三项，然后“Next”… …装完后先别运行安装完软件后再安装License文件选择日常工作文件存放目录PADS Projects，点击“Next”… … 安装程序会自动弹出一些窗口，不于理睬等待安装窗口弹出开始安装软件，点“Install Products”… …这一步都要做☺，点“Agree”同意许可协议… …继续“Select a target location：”选择安装软件到电脑的路径，然后“Next”… …选择想要安装的组件，全选所须空间约为2.2G，只安装常用组件要400M左右，然后“Next”… …“Install”开始安装… …喝杯咖啡再回来☺ … …100%跑完后弹出上面的对话框，选择“At a later time”，点“Done”… …点“Done”完成软件安装！装完后先别运行安装完软件后再安装License文件点“Install License File”，安装License文件… …选择第一项，点“Next”进入License文件安装… …选择“第三步：运行MentorKG.exe文件生成License.txt文件”的位置，然后点“Next”… …到此安装全部完成！进入软件开始设计吧！☺☺☺如果安装License文件不成功，须要手动添加“环境变量”：变量名：MGLS_LICENSE_FILE变量值：C:\flexlm\license.dat。

安装步骤：1、鼠标右击【PADS9.3】压缩包选择【解压到PADS9.3】。

2、双击打开安装包解压后的【PADS9.3】文件夹。

3、双击打开【安装包】文件夹。

4、鼠标右击【PADS9.3.1_mib】选择【以管理员身份运行】。

5、点击【Next】。

6、点击【Skip】。

7、点击【Agree】。

8、点击【Modify】。

9、选择【Product Selection】，取消勾选【Server Services】。

10、选择【Target Path】，点击【Browse】更改软件的安装路径，建议安装在除C盘之外的其它的磁盘，可以在D盘或者其它磁盘新建一个【PADS9.3】文件夹，然后点击【Done】。

11、点击【Install】。

12、软件安装中（大约需要20分钟）。

13、选择【at a later time】，然后点击【Done】。

件夹。

15、鼠标右击【MentorKG】选择【复制】。

16、打开软件安装路径（软件安装路径为第10步设置的路径，这里为D:\PADS 9.3），然后鼠标右击空白处选择【粘贴】。

17、鼠标右击【MentorKG】选择【以管理员身份运行】。

18、出现显示框后，点击键盘上的【Enter】键。

19、出现【LICENSE】记事本后，点击【文件】，选择【另存为】。

20、保存到软件的安装路径下（软件安装路径为第10步设置的路径，这里为D:\PADS9.3），保存为【LICENSE.TXT】，然后点击【保存】。

设置】，然后选择【高级】，然后点击【环境变量】。

22、点击【新建】，新建一个用户变量。

23、变量名：【MGLS_LICENSE_FILE】，变量值为刚刚保存的【LICENSE.TXT】路径，然后点击【确定】。

24、出现新建的变量名后点击【确定】。

25、双击打开安装包解压后的【PADS9.3】文件夹里面的【win10】文件夹。

26、选择【chs】和【enu】文件夹，鼠标右击选择【复制】。

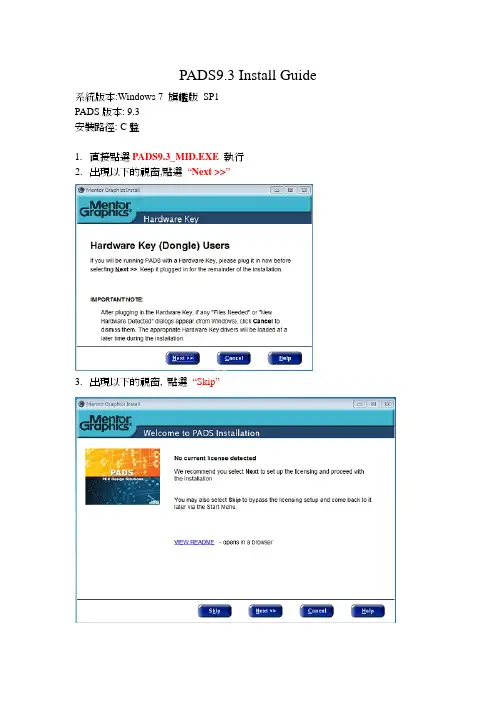

PADS9.3 Install Guide系統版本:Windows 7 旗艦版 SP1PADS版本: 9.3安裝路徑: C盤1.直接點選PADS9.3_MID.EXE執行2.出現以下的視窗,點選“Next >>”3.出現以下的視窗, 點選“Skip”4.出現以下的視窗, 點選“Agree”5.出現以下的視窗, 點選“Modify”6.選擇”Product Selection”並會出現以下的視窗,再選擇所要安裝的產品,此為單機用,固取消Server Services7.選擇”Target Path”並會出現以下的視窗, 選擇安裝的路徑,並點選”Done”8.出現以下的視窗, 點選“Install”,並開始安裝產品9.安裝完成後,會出現以下的視窗,選“at a later time”,再點選”Done”結束10.直接點選執行破解程式MentorKG.exe, 會出現以下的視窗,再按”Enter鍵”11.會出現以下的LICENSE視窗12.將此檔案另存為LICENSE.DAT,如下的視窗,路徑為C:\MentorGraphics13.在系統環境變數裡,新增MGLS_LICENSE_FILE=C:\MentorGraphics\LICENSE.DAT,如下的視窗14.步驟13可以改為直接執行SET_LIC.reg ,此檔案已設定好路徑SET_LIC.reg 內容如下Windows Registry Editor Version 5.00[HKEY_LOCAL_MACHINE\SYSTEM\ControlSet001\Control\SessionManager\Environment]"MGLS_LICENSE_FILE"="C:\\MentorGraphics\\LICENSE.DAT"[HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager\Environment]"MGLS_LICENSE_FILE"="C:\\MentorGraphics\\LICENSE.DAT"15.重新啟動電腦16.執行 PADS Layout如下的視窗。

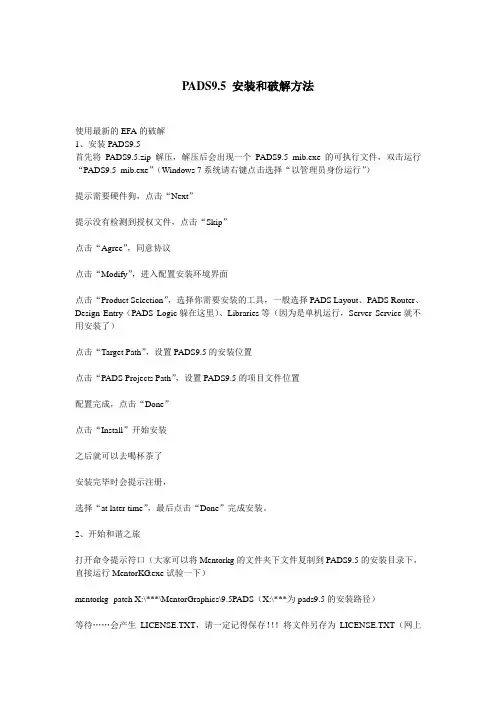

PADS9.5 安装和破解方法使用最新的EFA的破解1、安装PADS9.5首先将PADS9.5.zip解压，解压后会出现一个PADS9.5_mib.exe的可执行文件，双击运行“PADS9.5_mib.exe”（Windows 7系统请右键点击选择“以管理员身份运行”）提示需要硬件狗，点击“Next”提示没有检测到授权文件，点击“Skip”点击“Agree”，同意协议点击“Modify”，进入配置安装环境界面点击“Product Selection”，选择你需要安装的工具，一般选择PADS Layout、PADS Router、Design Entry（PADS Logic躲在这里）、Libraries等（因为是单机运行，Server Service就不用安装了）点击“Target Path”，设置PADS9.5的安装位置点击“PADS Projects Path”，设置PADS9.5的项目文件位置配置完成，点击“Done”点击“Install”开始安装之后就可以去喝杯茶了安装完毕时会提示注册，选择“at later time”，最后点击“Done”完成安装。

2、开始和谐之旅打开命令提示符口（大家可以将Mentorkg的文件夹下文件复制到PADS9.5的安装目录下，直接运行MentorKG.exe试验一下）mentorkg -patch X:\***\MentorGraphics\9.5PADS（X:\***为pads9.5的安装路径）等待……会产生LICENSE.TXT，请一定记得保存！！！将文件另存为LICENSE.TXT（网上也有人另存为LICENSE.DAT，好像也没有啥问题），文件最好放在PADS9.5的安装目录下。

3、添加环境变量->系统变量，变量名：MGLS_LICENSE_FILE，变量值：LICENSE.TXT的位置，如：MGLS_LICENSE_FILE = C:\MentorGraphics\LICENSE.TXT。

PADS概述1.1 什么是PADSPADS是Mentor Graphics公司旗下的印制电路板（PCB）设计工具软件套装，本书以PADS 9.5为蓝本写作，目前最新版本为PADS VX，提供中文、英文、日文、巴西葡萄牙语4种语言版本。

大名鼎鼎的Power PCB是PADS的前身。

PADS功能强大，涵盖了电子产品从原理图设计、性能仿真，直至印制电路板设计实现整个流程的各个环节。

通俗地讲，学会使用PADS就具备了使用计算机辅助设计电子产品的原理图和电路板的能力。

对于PADS初学者，通常会把PADS的模块名称及其具体功能混淆。

Mentor Graphics为了满足电子行业中各类设计工作的需求，将PADS 的众多功能模块整合为3 个套件，即PADS DS Suite、PADS LS Suite、PADS ES Suite，为方便大家记忆，表1-1-1列出了PADS套件及模块清单。

表1-1-1 PADS套件及模块清单由于本书篇幅有限，内容仅涉及PADS Logic、Layout、Router模块。

1.2 安装、启动PADS在安装之前，需要准备一台符合表1-2-1所示配置的个人计算机。

当然，更高配置的个人计算机有助于提高软件运行速度和提升设计效率。

表1-2-1 运行PADS 9.5 PC硬件配置要求将PADS安装光盘放入计算机的光驱后，按照如图1-2-1所示的14个步骤，即可完成PADS评估版软件的安装。

图1-2-1 安装PADS图1-2-1 安装PADS （续）如同其他的应用软件一样，在Windows操作系统的程序菜单中可以找到如图1-2-2所示的程序菜单及快捷方式。

找到图1-2-2 所示的PADS Logic、Layout、Router快捷命令后，就可以启动相应的程序。

除了安装随书赠送的PADS 光盘外，还可以通过访问Mentor Graphics PADS 官方网站获得最新版本的PADS试用。

图1-2-2 PADS Logic、Layout、Router程序快捷方式所处位置1.3 查看已安装的选项根据表1-1-1所示，PADS的套件配置配备的模块数量有所不同，用户可以根据自身的需求选择合适的组件。

1.1准备工作：将PADS安装目录下的skill_scripts里面的文件全部复制到pcbenv(Allegro安装时生成文件夹)里面。

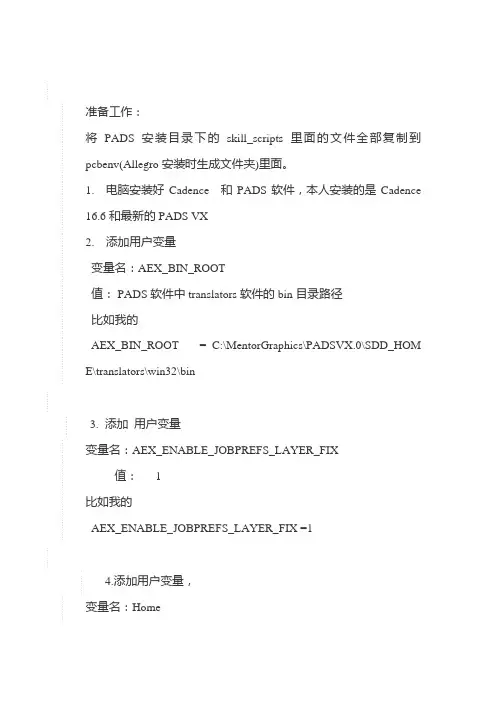

1. 电脑安装好Cadence 和PADS软件，本人安装的是Cadence 16.6和最新的PADS VX2. 添加用户变量变量名：AEX_BIN_ROOT值： PADS软件中translators软件的bin目录路径比如我的AEX_BIN_ROOT = C:\MentorGraphics\PADSVX.0\SDD_HOM E\translators\win32\bin2.33.添加用户变量变量名：AEX_ENABLE_JOBPREFS_LAYER_FIX值： 1比如我的AEX_ENABLE_JOBPREFS_LAYER_FIX =14.44.添加用户变量，变量名：Home值：Cadence软件的pcbenv文件夹所在目录的路径如我的Home=C:\SPB_Data5.5打开allegro PCB editor，打开PCB editor时选择XL版本，在Allegro 软件的Setup下的user preferences Editor 中的Skill选项里，在telskill选项中打√ ,这时软件会弹出一个对话框，不用理会，关闭就是6.6将PADS软件skill_scripts目录里面的文件全部复制到Cadence软件的pebenv目录里面如我的将C:\MentorGraphics\PADSVX.0\SDD_HOME\translators\skill_scripts 里面的文件全部复制到C:\SPB_Data\pcbenv里面到这里转换的准备工作已经做完了7.7打开要转换的Allegro PCB文件8.8command命令栏中输入skill load "dfl_main.il",回车后，会看到返回T。

注意，输入时，引号不能少，load和引号间是有空格的9.9执行完后，在Command中输入：main out ，回车，这时会弹出一个对话框：点击“Star One Way Translation” ，等待运行结束，运行过程中不能有报错，如果有报错请查找原因并修正，运行成功后commend命令栏提示成功，DONE到这一步完成后，刚刚打开的这份PCB就已经被软件处理过了，做完了PADS导入前的处理工作，可以不用关掉allegro软件10.10打开 PADS layout软件，文件-导入，导入文件选择类型选择allgro PCB文件，然后找到刚刚打开的allgro 文件，导入，等待完成即可，layout中就打开了该PCB文件。

PADS详细入门教程PADS（PowerPCB），是一种电路设计和布局软件。

它具有用户友好的界面，可用于设计和布局不同类型的电路板。

在本文中，我们将提供一个详细的PADS入门教程，帮助您了解如何使用该软件来设计和布局电路板。

第一步：安装和准备工作第二步：创建新项目在PADS中，每个电路板设计都是一个项目。

要创建一个新项目，您可以在主菜单中选择“文件”>“新建”，然后选择“项目”。

在弹出的对话框中，您需要输入项目的名称和保存路径。

第三步：添加原理图原理图是电路设计的基础。

在PADS中，您可以通过导入CAD文件或从头开始绘制一个原理图。

要导入CAD文件，您可以选择“文件”>“导入”>“导入原理图”。

要从头开始绘制一个原理图，您可以选择“文件”>“新建”>“原理图”。

第四步：进行布局设计布局设计是将原理图转化为电路板布局的过程。

在PADS中，您可以通过调整和定位器件，进行布局设计。

您可以在左侧菜单中选择适当的工具，如选择工具、放置工具、旋转工具等。

要添加器件，您可以选择“放置工具”，然后在电路板上单击鼠标左键。

然后选择适当的器件类型，并将其拖动到所需的位置。

使用放置工具和旋转工具，您可以调整器件的位置和方向。

第五步：进行布线设计布线设计是将器件连接起来的过程。

在PADS中，您可以使用布线工具将器件之间的连接绘制在电路板上。

要使用布线工具，您可以选择“布线工具”，然后在器件之间单击鼠标左键并拖动以绘制线。

您还可以使用调整工具和删除工具来调整和删除线。

第六步：进行规则检查在完成布线设计之后，您需要进行规则检查，以确保电路板的设计符合规范。

在PADS中，您可以选择“规则”>“规则检查”，然后PADS将自动检查并显示任何违规的地方。

第七步：生成生产文件一旦您完成了电路板设计，就可以生成生产文件。

在PADS中，您可以选择“文件”>“生成输出”>“生成生产文件”。

在弹出的对话框中，您可以选择所需的输出文件类型和存储路径。

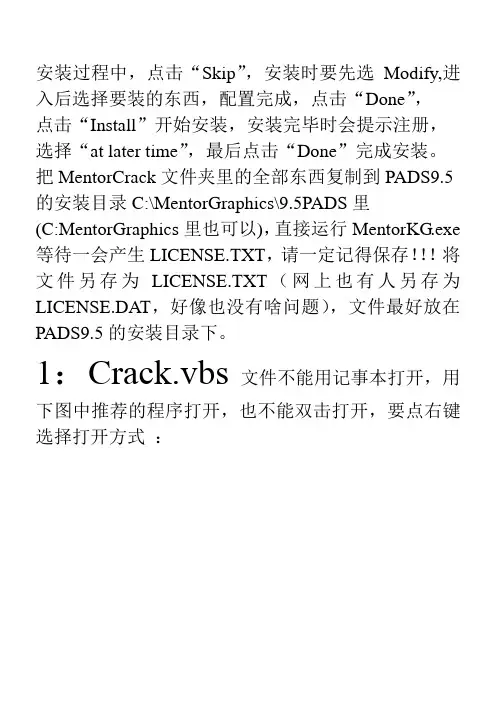

安装过程中，点击“Skip”，安装时要先选Modify,进入后选择要装的东西，配置完成，点击“Done”，
点击“Install”开始安装，安装完毕时会提示注册，选择“at later time”，最后点击“Done”完成安装。

把MentorCrack文件夹里的全部东西复制到PADS9.5的安装目录C:\MentorGraphics\9.5PADS里
(C:MentorGraphics里也可以)，直接运行MentorKG.exe 等待一会产生LICENSE.TXT，请一定记得保存！！！将文件另存为LICENSE.TXT（网上也有人另存为LICENSE.DAT，好像也没有啥问题），文件最好放在PADS9.5的安装目录下。

1：Crack.vbs文件不能用记事本打开，用下图中推荐的程序打开，也不能双击打开，要点右键选择打开方式：
2：添加环境变量->系统变量，变量名：MGLS_LICENSE_FILE，变量值：LICENSE.TXT的位置，如：MGLS_LICENSE_FILE=C:\MentorGraphics\LICENSE. TXT（或者C:\MentorGraphics\LICENSE.DAT，这要看生成的LICENSE文件格式和位置在哪里，注意PADS
所有的路径单词与单词之间不能包含有空格）。

PADS VX.0安装程序–网络版安装网络版主要分成两个部分:A.安装License Server (支持以下系统)Window Server 2003 Window Server 2008 Window XP Window Vista Window 7B.安装用户端(支持以下系统)Window XP Window Vista Window 7A. 安装License Server :1.双点击安装exe(*_mib.exe)，自动啓动Mentor Install安装程式在电脑上。

看到下图后，点击“取消”。

2.在弹出的对话框中选择“YES ”，确认先退出。

3.如是以USB Dongle为硬体锁，请现在插入USB Dongle。

然后在Window工具栏点击“开始”，选“程序”会发现Mentor Graphics文件夹已经存在，然后点击Mentor Install。

4.在弹出的对话框中先点击“管理许可”，然后点击“配置许可”。

5.如果弹出下面的对话框，请按下面步骤操作；如果没有弹出请直接跳到第6步。

点击“是”，继续安装程序。

5A. 接受默认的设置，并点击“安装”或“升级”。

5B. 安装完成之后，点击“确定”。

6.选择导入许可证文件，并点击“下一步”，继续安装程序。

7.点击浏览找到许可证文件(License File)，完成好后显示如下图，点击“下一步”，继续安装程序。

8.如不是以USB Dongle为硬体锁请直接跳到第10步，如是则会弹出选择硬件狗驱动对话框，在FLEXID=9前的小方框中打钩，并点击“Install ”如下图所示：9.看到“Installation Complete.”，硬件狗驱动安装成功后，点击“Next ”，继续安装程序。

10.在弹出的对话框中点击“是”，如下图：11.在服务设置结果页中会看到“Service successfully started!”,这代表已License Server安装及已啓动，然后点击“Done”,继续程序。

安装步骤：试装系统：win1064bit安装包路径和安装路径最好都不要出现中文，一般选择默认安装在C盘。

如果你不是装在c盘（和我一样，c太小），你可以把c盘的license复制到你安装的地方，例如D:\PADS\PADSVX.2.4，就可以了，你让程序找到license就行了。

PADS VX的安装步骤基本都相似，本文档可以参考PADS VX1.2，PADS VX2.2，PADS VX2.4，PADS VX2.5PADS VX2.2安装PADS FLOW1中的PADSVX.2.2_mib.exe和PADS LOGIC的PADSLogicVX.2.2_mib.exePADS VX2.4安装PADSVX.2.4_mib.exePADS VX2.5安装PADS VX2.5中的P2.5.exe，第24步运行run.bat。

1.解压安装包。

2.先安装PADS Logic，以管理员身份运行PADSLogicVX.1.2_mib.exe程序。

3.点击“下一步”。

4.点击“跳过”。

5.点击“同意”。

6.点击“修改”。

7.在production中选择需要安装的软件（一般默认即可）。

8.在Path中选择软件安装的路径（可以默认，也可以自己修改，但是不要有中文）。

9.在project Path中选择Project的路径（可以默认，也可以自己修改，但是不要有中文），然后点击完成。

10.点击“安装”。

11.正在安装的界面。

12.选择“at a later time”，然后点击“完成”。

13.然后安装PADSVX.1.2_mib.exe。

14.点击“下一步”。

15.点击跳过。

17.点击“修改”。

18.这一步和之前第789步相似（注意路径与第八步要一致），设置好后点击“完成”。

20.正在安装的界面。

21.出现如下界面，点击“确定”。

22.出现如下界面点击“确定”。

23.选择“at a later time”，然后点击“完成”。

PADS9.5 安装程序–网络版安装网络版主要分成三个部分:A.编辑授权文件B.安装License Server (支持以下系统)Window Server 2003 Window Server 2008 Window XP Window Vista Window 7C.安装用户端(支持以下系统)Window XP Window Vista Window 7A.编辑授权文件(License file):1.使用文字编辑工具开启授权文档(License)，如NotePad，WinPAD等。

2.找出put_server_name_here这些内容替换为当前服务器（Server）的计算机名称。

——可以右键点击“我的电脑”,选择“属性”。

在第二个标签“计算机名”中可以看到“完整的计算机名称”。

比如计算机名称为XP_test，那么就更改为XP_test。

编辑后的授权文档内容:原授权文档内容:3.找出path_to_mgcld 这些内容替换为正确的路径。

默认情况下安装时，您可以在 C 盘以下路径(C:\MentorGraphics\Licensing\)中找到mgcld.exe 这文件。

这里以默认安装为例子并指定mgcld.exe 使用的通讯埠(TCP port) 为1718,所以path_to_mgcld 便会更改为C:\MentorGraphics\Licensing\Mgcld.exe PORT=1718。

更改前文件内容:更改后文件内容:4.保存License 文件,完成修改授权文档。

B.安装License Server :1.双点击安装exe(*_mib.exe) ，启动安装程序,如是以USB Dongle 为硬体锁,先插入USB Dongle.然后点击“Next>>”。

2.点击“Next ”，继续安装程序。

3.阅读授权协议并接受此协议后,点击“Agree ”，继续安装程序。

4.点击“Modify ”，继续安装程序。

PADS2024教程第一部分：软件介绍PADS2024是美国Mentor Graphics公司开发的一款EDA软件，用于PCB设计和电路设计。

它提供了完整的工具集，包括原理图绘制、布局、仿真和后处理等功能，可满足从简单电路设计到复杂系统级设计的需求。

第二部分：软件安装和设置2.安装完成后，打开PADS2024，进入初始设置。

设置工作目录、图库路径等参数，以便于后续操作。

第三部分：原理图绘制1. 在PADS2024的主界面，点击“File”菜单，选择“New”创建新的原理图。

2. 使用“Place Part”工具，在图库中选择所需的元器件，将其拖拽到原理图中。

3. 连接元件之间的引脚，使用“Net”工具绘制连线。

5.完成原理图绘制后，保存文件。

第四部分：PCB布局1. 在PADS2024的主界面，点击“File”菜单，选择“New”创建新的PCB文件。

3. 使用“Route”工具连接元器件之间的引脚，绘制电路走线。

4.在布局过程中，可以通过调整位置、旋转方向等方式优化布局。

5.完成布局后，保存文件。

第五部分：仿真与后处理1. 在PADS2024的主界面，点击“Tools”菜单，选择“Simulator”打开仿真工具。

2.设置仿真参数，包括输入信号、仿真时间、仿真模型等。

3.运行仿真，观察仿真结果。

4.完成仿真后，进行后处理，包括波形查看、信号分析等。

5.根据仿真结果，进行电路调整、优化等操作。

第六部分：文件输出和打印1. 在PADS2024的主界面，点击“File”菜单，选择“Export”以将PCB文件导出为其他格式，如Gerber文件。

2.在导出对话框中，选择所需的导出参数，点击“OK”进行导出操作。

3. 若要打印PCB布局图，点击“File”菜单，选择“Print”进行打印操作。

总结：本教程介绍了PADS2024的基本功能和使用方法，包括软件安装和设置、原理图绘制、PCB布局、仿真与后处理、文件输出和打印等方面。

PADS2005安装
方法
安装方法
方法1．先找到安装软件所在的路径，如下：Array
2．双击打开“PADS2005”，然后打开“keygen” 文件夹。

4．保存好许可文件LICENSE后，返回如下图，然后打开“PADS2005”。

5．打开“setup”安装文件。

6．大约等几秒后，弹出下面对话框，选择“A gree”。

7．安装时，会弹出对话框，要求载入许可文件LICENSE，此时点击“Browse…”,找到刚才所保存的许可文件LICENSE，刚才保存在D盘，所以打开D盘，找到LICENSE文件，后选“打开”。

8．当输入的许可文件LICENSE正确时，进入下步，如图，选择“Next”，继续安装。

9．上步安装完成后，下面选择要求安装的设计软件，当只用来绘制PCB时，可以按照下图选择，如图，选择“Next”，继续安装。

10．正在安装，如下图，若不想安装时点击“Cancel”，取消安装。

11．安装完成，点击“Finish”。

12．安装完成后，进入桌面，双击“PADS Layout”，打开此软件。

13．然后选择“Start a new design”，创建一个新文件。

14．进入此软件，绘图。

qinlianhui。
