高聚物非晶态结构

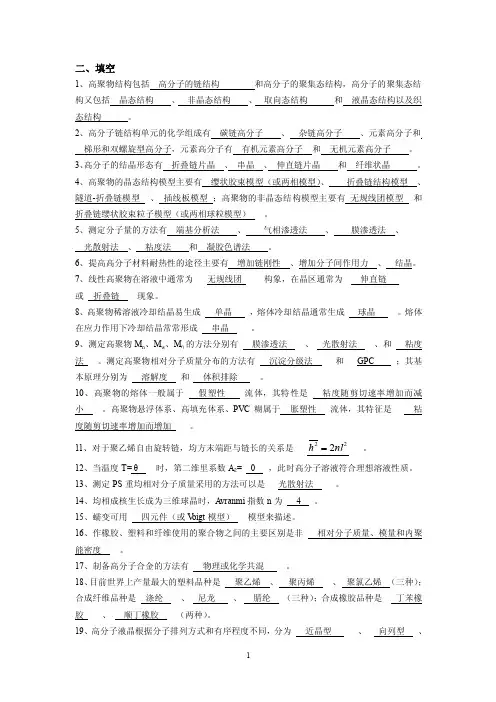

二、填空1、高聚物结构包括 高分子的链结构 和高分子的聚集态结构，高分子的聚集态结构又包括 晶态结构 、 非晶态结构 、 取向态结构 和 液晶态结构以及织态结构 。

2、高分子链结构单元的化学组成有 碳链高分子 、 杂链高分子 、元素高分子和 梯形和双螺旋型高分子，元素高分子有 有机元素高分子 和 无机元素高分子 。

3、高分子的结晶形态有 折叠链片晶 、 串晶 、 伸直链片晶 和 纤维状晶 。

4、高聚物的晶态结构模型主要有 缨状胶束模型（或两相模型）、 折叠链结构模型 、 隧道-折叠链模型 、 插线板模型 ；高聚物的非晶态结构模型主要有 无规线团模型 和 折叠链缨状胶束粒子模型（或两相球粒模型） 。

5、测定分子量的方法有 端基分析法 、 气相渗透法 、 膜渗透法 、 光散射法 、 粘度法 和 凝胶色谱法 。

6、提高高分子材料耐热性的途径主要有 增加链刚性 、增加分子间作用力 、 结晶。

7、线性高聚物在溶液中通常为 无规线团 构象，在晶区通常为 伸直链 或 折叠链 现象。

8、高聚物稀溶液冷却结晶易生成 单晶 ，熔体冷却结晶通常生成 球晶 。

熔体在应力作用下冷却结晶常常形成 串晶 。

9、测定高聚物M n 、M w 、M η的方法分别有 膜渗透法 、 光散射法 、和 粘度法 。

测定高聚物相对分子质量分布的方法有 沉淀分级法 和 GPC ；其基本原理分别为 溶解度 和 体积排除 。

10、高聚物的熔体一般属于 假塑性 流体，其特性是 粘度随剪切速率增加而减小 。

高聚物悬浮体系、高填充体系、PVC 糊属于 胀塑性 流体，其特征是 粘度随剪切速率增加而增加 。

11、对于聚乙烯自由旋转链，均方末端距与链长的关系是 222nl h 。

12、当温度T= θ 时，第二维里系数A 2= 0 ，此时高分子溶液符合理想溶液性质。

13、测定PS 重均相对分子质量采用的方法可以是 光散射法 。

14、均相成核生长成为三维球晶时，A vranmi 指数n 为 4 。

第5章聚合物的非晶态5.1复习笔记一、高分子的凝聚态结构高分子的凝聚态结构：分子链之间的几何排列和堆砌结构，包括非晶态结构、晶态结构、液晶态结构、取向态结构和共混聚合物的织态结构等。

高分子链结构是决定聚合物基本性质的内在因素，凝聚态结构随着形成条件的变化而变化，是直接决定聚合物本体性质的关键因素。

二、非晶态聚合物的结构模型目前对非晶态高聚物结构的争论交点，主要集中在完全无序还是局部有序。

1．无规线团模型（1）1949年，Flory从统计热力学理论出发推导出“无规线团模型”。

该模型认为：在非晶态聚合物中，高分子链无论在 溶剂或者是本体中，均具有相同的旋转半径，呈现无扰的高斯线团状态。

（2）实验证据①橡胶弹性理论；②在非晶聚合物的本体和溶液中，分别用高能辐射使高分子发生交联。

未发现本体体系中发生分子内交联的倾向比溶液中大；③用X光小角散射测定含有标记分子的聚苯乙烯本体试样中聚苯乙烯分子的旋转半径，与在溶液中聚苯乙烯分子的回转半径相近。

2．两相球粒模型（1）1972年，Yeh 提出两相球粒模型。

该模型认为：非晶态聚合物存在着一定程度的局部有序。

包含粒子相和粒间相两个部分，一根分子链可以通过几个粒子和粒间相。

（2）支持该模型的事实①橡胶弹性的回缩力；②聚合物的非晶和结晶密度比为96.0~85.0/≈c a ρρ，按分子链成无规线团形态的完全无序的模型计算65.0/<c a ρρ，实际密度比偏高；③聚合物结晶速度很快；④某些非晶态聚合物缓慢冷却或热处理后密度增加，球粒增大。

二、非晶态聚合物的力学状态和热转变图5-1非晶态聚合物温度形变曲线“三态两区”：玻璃态、高弹态、黏流态、玻璃化转变（玻璃态与高弹态之间的转变）、粘流转变（高弹态与黏流态之间的转变）。

玻璃态：键长和键角的运动，形变小，模量大。

外力除去后，形变立刻回复，是普弹性。

玻璃化转变：链段开始发生运动，模量下降。

对应的转变温度T g为玻璃化温度。

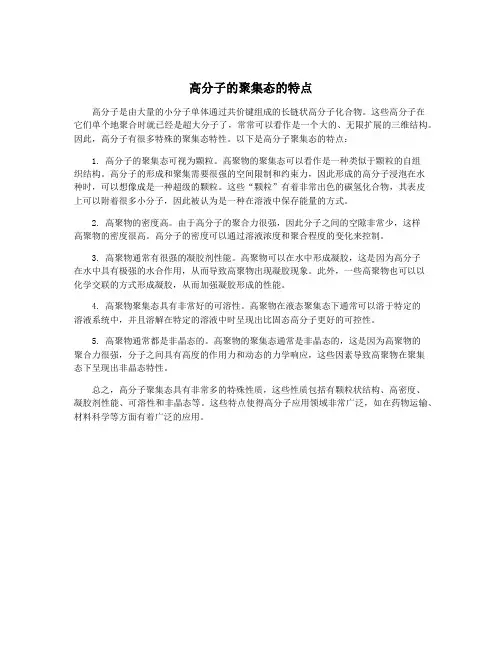

高分子的聚集态的特点高分子是由大量的小分子单体通过共价键组成的长链状高分子化合物。

这些高分子在它们单个地聚合时就已经是超大分子了，常常可以看作是一个大的、无限扩展的三维结构。

因此，高分子有很多特殊的聚集态特性。

以下是高分子聚集态的特点：1. 高分子的聚集态可视为颗粒。

高聚物的聚集态可以看作是一种类似于颗粒的自组织结构。

高分子的形成和聚集需要很强的空间限制和约束力，因此形成的高分子浸泡在水种时，可以想像成是一种超级的颗粒。

这些“颗粒”有着非常出色的碳氢化合物，其表皮上可以附着很多小分子，因此被认为是一种在溶液中保存能量的方式。

2. 高聚物的密度高。

由于高分子的聚合力很强，因此分子之间的空隙非常少，这样高聚物的密度很高。

高分子的密度可以通过溶液浓度和聚合程度的变化来控制。

3. 高聚物通常有很强的凝胶剂性能。

高聚物可以在水中形成凝胶，这是因为高分子在水中具有极强的水合作用，从而导致高聚物出现凝胶现象。

此外，一些高聚物也可以以化学交联的方式形成凝胶，从而加强凝胶形成的性能。

4. 高聚物聚集态具有非常好的可溶性。

高聚物在液态聚集态下通常可以溶于特定的溶液系统中，并且溶解在特定的溶液中时呈现出比固态高分子更好的可控性。

5. 高聚物通常都是非晶态的。

高聚物的聚集态通常是非晶态的，这是因为高聚物的聚合力很强，分子之间具有高度的作用力和动态的力学响应，这些因素导致高聚物在聚集态下呈现出非晶态特性。

总之，高分子聚集态具有非常多的特殊性质，这些性质包括有颗粒状结构、高密度、凝胶剂性能、可溶性和非晶态等。

这些特点使得高分子应用领域非常广泛，如在药物运输、材料科学等方面有着广泛的应用。

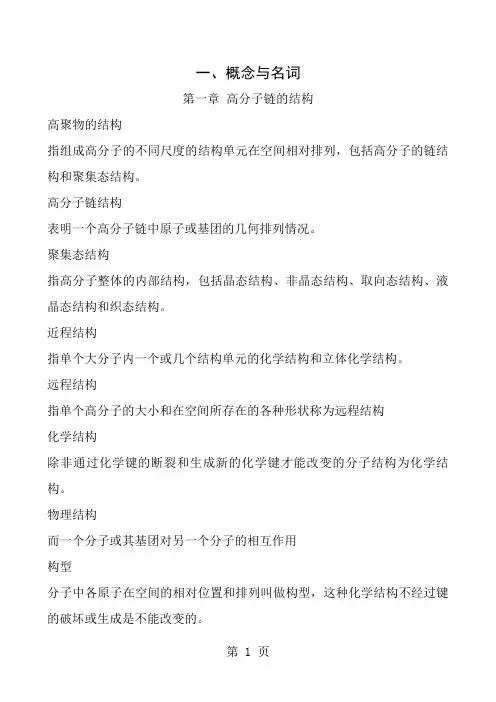

一、概念与名词第一章高分子链的结构高聚物的结构指组成高分子的不同尺度的结构单元在空间相对排列，包括高分子的链结构和聚集态结构。

高分子链结构表明一个高分子链中原子或基团的几何排列情况。

聚集态结构指高分子整体的内部结构，包括晶态结构、非晶态结构、取向态结构、液晶态结构和织态结构。

近程结构指单个大分子内一个或几个结构单元的化学结构和立体化学结构。

远程结构指单个高分子的大小和在空间所存在的各种形状称为远程结构化学结构除非通过化学键的断裂和生成新的化学键才能改变的分子结构为化学结构。

物理结构而一个分子或其基团对另一个分子的相互作用构型分子中各原子在空间的相对位置和排列叫做构型，这种化学结构不经过键的破坏或生成是不能改变的。

旋光异构结构单元-CH2--C*HR-型的高分子，由于每一个结构单元含有一个C*，因此，它们在高分子链中有三中键接方式，即全同、间同、无规立构，此即为旋光异构。

全同立构结构单元-CH2--C*HR-型的高分子，由于每一个结构单元含有一个C*，因此，它们在高分子链中有三种键接方式，若高分子链中C*的异构体是相同的，此即为全同立构。

间同立构结构单元-CH2--C*HR-型的高分子，由于每一个结构单元含有一个C*，因此，它们在高分子链中有三种键接方式，若高分子链中C*的两种异构体是交替出现的，此即为间同立构。

无规立构结构单元-CH2--C*HR-型的高分子，由于每一个结构单元含有一个C*，因此，它们在高分子链中有三种键接方式，若高分子链中C*的两种异构体是无规则出现的，此即为无规立构。

有规立构全同和间同立构高分子统称为有规立构。

等规度全同立构高分子或全同立构高分子和间同立构高分子在高聚物中的百分含量。

几何异构当主链上存在双键时，而组成双键的两个碳原子同时被两个不同的原子或基团取代时，即可形成顺反异构，此即为几何异构。

顺反异构当主链上存在双键时，而组成双键的两个碳原子同时被两个不同的原子或基团取代时，即可形成顺反异构，此即为几何异构。

高分子聚合物及其结构与性能关系的三个层次姓名：刘灵芝学号：2011020214 高分子聚合物指由许多相同的、简单的结构单元通过共价键重复连接而成的高分子量(通常可达104～106)化合物。

例如聚氯乙烯分子是由许多氯乙烯分子结构单元—CH2CHCl—重复连接而成，因此—CH2CHCl—又称为结构单元或链节。

由能够形成结构单元的小分子所组成的化合物称为单体，是合成聚合物的原料。

n代表重复单元数，又称聚合度，聚合度是衡量高分子聚合物的重要指标。

聚合度很低的(1～100)的聚合物称为低聚物，只有当分子量高达104～106(如塑料、橡胶、纤维等)才称为高分子聚合物。

由一种单体聚合而成的聚合物称为均聚物，如上述的聚氯乙烯、聚乙烯等。

由两种以上单体共聚而成的聚合物则称为共聚物，如氯乙烯—醋酸乙烯共聚物等。

1. 聚合物的分类聚合物的分类可以从不同的角度对聚合物进行分类，如从单体来源、合成方法、最终用途、加热行为、聚合物结构等。

(1)按分子主链的元素结构，可将聚合物分为碳链、杂链和元素有机三类。

碳链聚合物指大分子主链完全由碳原子组成。

杂链聚合物指大分子主链中除碳原子外，还有氧、氮、硫等杂原子。

元素有机聚合物指大分子主链中没有碳原子，主要由硅、硼、铝和氧、氮、硫、磷等原子组成，但侧基却由有机基团组成，如甲基、乙基、乙烯基等。

有机硅橡胶就是典型的例子。

元素有机又称杂链的半有机高分子，如果主链和侧基均无碳原子，则成为无机高分子。

(2)按材料的性质和用途分类，可将高聚物分为塑料、橡胶和纤维。

橡胶通常是一类线型柔顺高分子聚合物，分子间次价力小，具有典型的高弹性，在很小的作用力下，能产生很大的形变，外力除去后，能恢复原状。

纤维通常是线性结晶聚合物，平均分子量较橡胶和塑料低，纤维不易形变，伸长率小，弹性模量和抗张强度都很高。

塑料通常是以合成或天然聚合物为主要成分，辅以填充剂、增塑剂和其他助剂在一定温度和压力下加工成型的材料或制品。

第二章2.1聚合物的晶态和非晶态结构2.1.1内聚能密度例2－1 根据高聚物的分子结构和分子间作用能，定性地讨论表2-3中所列各高聚物的性能。

表2-3线形高聚物的内聚能密度高聚物内聚能密度兆焦/米3 卡/厘米3聚乙烯259 62聚异丁烯272 65天然橡胶280 67聚丁二烯276 66丁苯橡胶276 66聚苯乙烯305 73高聚物内聚能密度兆焦/米3 卡/厘米3聚甲基丙烯酸甲酯347 83聚醋酸乙烯酯368 88聚氯乙烯381 91聚对苯二甲酸乙二酯477 114尼龙66 774 185聚丙烯腈992 237解：（1）聚乙烯、聚异丁烯、天然橡胶、聚丁二烯和丁苯橡胶都有较好的柔顺性，它们适合于用作弹性体。

其中聚乙烯由于结构高度对称性，太易于结晶，从而实际上只能用作塑料，但从纯C－C单键的结构来说本来应当有很好的柔顺性，理应是个橡胶。

（2）聚苯乙烯、聚甲基丙烯酸甲酯、聚醋酸乙烯酯和聚氯乙烯的柔顺性适中，适合用作塑料。

（3）聚对苯二甲酸乙二酯、尼龙66和聚丙烯腈的分子间作用力大，柔顺性较差，刚性和强度较大，宜作纤维。

可见一般规律是内聚能密度<70卡/厘米3的为橡胶；内聚能密度70～100的为塑料；>100的为纤维。

2.1.2 比容、密度、结晶度例2－2 由文献查得涤纶树脂的密度ρc=1.50×103kg·m-3，和ρa=1.335×103kg·m-3，内聚能ΔΕ=66.67kJ·mol-1(单元)．今有一块1.42×2.96×0.51×10-6m3的涤纶试样，重量为2.92×10-3kg，试由以上数据计算：(1)涤纶树脂试样的密度和结晶度；(2)涤纶树脂的内聚能密度．解(l) 密度结晶度或(2) 内聚能密度文献值CED＝476(J·cm-3)例2－3 试从等规聚丙烯结晶（α型）的晶胞参数出发，计算完全结晶聚丙烯的比容和密度。
