电网电力公司电气预防性试验规程

电力设备预防性试验规程第一章围本标准规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。

本标准适用于110kV及以下的交流电力设备。

第二章引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

GB 311.1－1997 高压输变电设备的绝缘配合GB 1094.1－1996 电力变压器第一部分总则GB 1094.3－2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.11—2007 电力变压器第11部分：干式变压器GB 1207—2006 电磁式电压互感器GB 1208—1996 电流互感器GB 1984—2003 高压交流断路器GB 4703—2007 电容式电压互感器GB 1985—2004 高压交流隔离开关和接地开关GB 7330—2008 交流电力系统阻波器GB/T 8287.1-2008 标称电压高于1000V系统用户盒户外支柱绝缘子第1部分:瓷或玻璃绝缘子的试验GB 12022—2006 工业六氟化硫GB/T 20876.2 标称电压大于1000V的架空线路用悬浮式复合绝缘子原件第2部分:尺寸和电气特性GB 50150—2006 电气装置安装工程电气设备交接试验标准 DL/T 474.5—2006 现场绝缘试验实施导则第5部分:避雷器试验 DL/T 475—2006 接地装置特性参数测试导则DL/T 555—2004 气体绝缘金属封闭电器现场耐压试验导则 DL/T 596—1996 电力设备预防性试验规程DL/T 620—1997 交流电气装置的过电压保护和绝缘配合DL/T 621—1997 交流电气装置的接地DL/T 627—2004 绝缘子常用温固化硅橡胶防污闪涂料DL/T 664—2008 带电设备红外诊断技术应用导则DL/T 722—2000 变压器油中溶解气体分析和判断导则DL/T 804—2002 交流电力系统金属氧化物避雷器使用导则DL/T 864—2003 标称电压高于1000V交流架空线路用复合绝缘子使用导则DL/T 911—2004 电力变压器绕组变形的频率响应分析法DL/T 1048—2007 标称电压高于1000V的交流用棒形支柱复合绝缘子-定义、试验方法及验收规则DL/T 1093—2008 电力变压器绕组变形的电抗法检测判断导则Q/GDW 168—2008 输变电设备状态检修试验规程Q/GDW 407—2010 高压支柱瓷绝缘子现场检测导则Q/GDW 415—2010 电磁式电压互感器用非线性电阻型消谐器技术规Q/GDW 515.1—2010 交流架空线路用绝缘子使用导则第1部分、玻璃绝缘子Q/GDW 515.2—2010 交流架空线路用绝缘子使用导则第2部分、复合绝缘子国家电网公司（(国家电网公司十八项电网重点反事故措施)（国家电网生计(2005)400号）第三章定义、符号（一）预防性试验为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取油样或气样进行的试验。

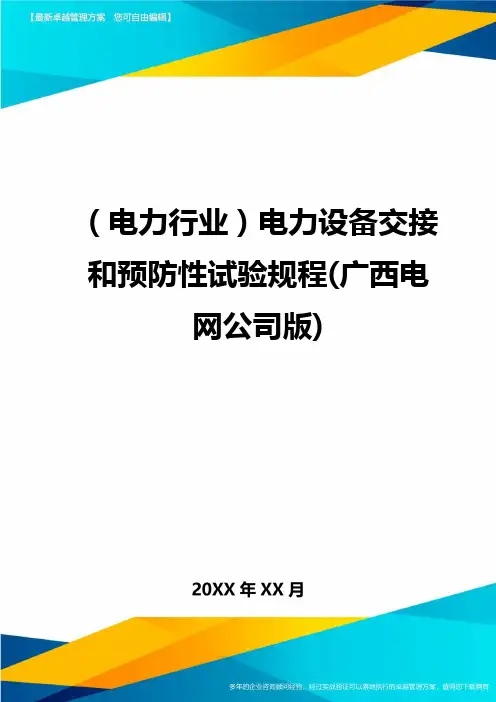

（电力行业）电力设备交接和预防性试验规程(广西电网公司版)电力设备交接和预防性试验规程2009-06-25发布2009-08-01实施广西电网公司发布目次目次 (I)1 范围 (1)2 规范性引用文件 (1)3 定义、符号 (2)4 总则 (3)5 电力变压器及电抗器类 (4)5.1 油浸式电力变压器(35kV以上主变压器) (4)5.2干式变压器 (13)5.3 SF6气体绝缘变压器 (16)5.4 变电所所用变压器、接地变压器和变压器中性点高阻装置 (21)5.5 配电网箱式变压器和10kV变压器 (23)5.6油浸式电抗器（500kV） (25)5.7油浸式串联和并联电抗器（35kV及以下） (29)5.8干式电抗器、阻波器及干式消弧线圈 (30)5.9油浸式消弧线圈 (32)5.10 判断故障时可供选用的试验项目 (33)6 互感器 (34)6.1 油浸式电流互感器 (34)6.2 SF6电流互感器 (36)6.3 干式（固体绝缘和绝缘绕包干式）电流互感器 (37)6.4电磁式电压互感器 (40)6.5电容式电压互感器 (47)6.6 放电线圈 (48)7 开关设备 (49)7.1 SF6断路器和金属封闭组合电器(含GIS、H-GIS) (49)7.2 低压断路器和自动灭磁开关 (55)7.3 户内真空断路器 (55)7.4 户外柱上真空断路器和重合器(包括以油、真空及SF6气体为绝缘介质的各种12kV重合器) (59)7.5分界智能开关和分段器(包括以油、真空及SF6气体为绝缘介质的各种12kV分段器) (60)7.6 隔离开关 (62)7.7 高压开关柜 (63)8 套管 (65)9 支柱绝缘子和悬式绝缘子、合成绝缘子 (68)9.1 支柱绝缘子和悬式绝缘子 (68)9.2合成绝缘子 (69)10 电力电缆 (69)10.1 一般规定 (69)10.2 橡塑绝缘电力电缆 (69)10.3 交叉互联系统 (73)11 电容器 (74)11.1 高压并联电容器、串联电容器和交流滤波电容器 (74)11.2 耦合电容器和电容式电压互感器的电容分压器 (76)11.3 断路器断口并联电容器 (77)11.4 集合式电容器 (78)11.5 高压并联电容器装置 (78)11.6 阻波器调谐电容器7011.7 调容式消弧线圈补偿装置电容器7012 绝缘油和六氟化硫气体 (80)12.1 变压器油 (80)12.2 SF6气体8313 避雷器 (87)13.1 普阀、磁吹型避雷器 (87)13.2 金属氧化物避雷器 (89)13.3 GIS用金属氧化物避雷器 (90)13.4 线路用金属氧化物避雷器 (90)13.5 避雷器带电试验 (91)14 母线 (91)14.1 封闭母线 (91)14.2 一般母线 (91)14.3 绝缘管型母线 (9115)二次回路 (92)16 1kV及以下的配电装置和电力布线 (94)17 1kV以上的架空电力线路 (94)18 接地装置 (95)19 低压电器 (98)附录A(规范性附录)绝缘子的交流耐压试验电压标准 (99)附录B(资料性附录)污秽等级与对应附盐密度值 (99)附录C(资料性附录)橡塑电缆内衬层和外护套破坏进水的确定方法 (101)附录D(资料性附录)橡塑电缆附件中金属层的接地方法 (101)附录E(资料性附录)避雷器的电导电流值和工频放电电压值 (102)附录F(资料性附录)油浸电力变压器绕组直流泄漏电流参考值 (103)附录G(规范性附录)高压电气设备的工频耐压试验电压标准 (104)附录H(资料性附录)带电设备红外诊断方法和判断依据 (106)附录I(资料性附录)部分断路器回路电阻值 (107)附录J(资料性附录)部分六氟化硫断路器时间参数 (110)附录K(资料性附录)支柱绝缘子及瓷套超声波检测缺陷评定方法 (112)附录L(资料性附录)参考资料 (112)前言公司2006版《电力设备交接和预防性试验规程》的印发执行，对规范公司系统电气设备的交接和预防性试验起到了积极的指导作用，对保证电气设备安全可靠运行起了重要作用。

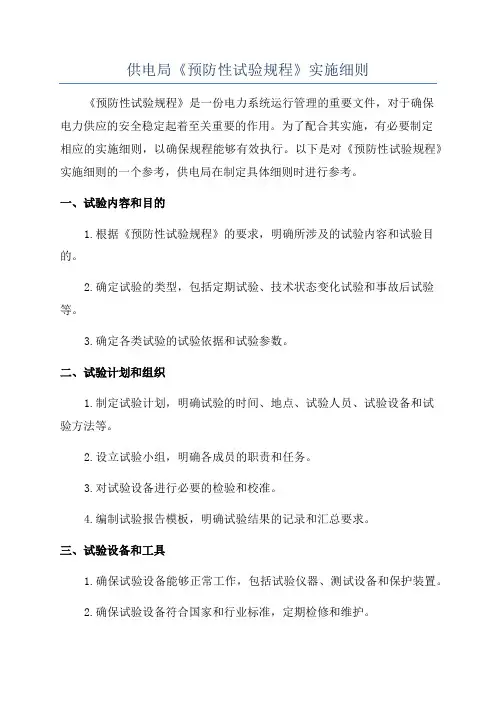

供电局《预防性试验规程》实施细则《预防性试验规程》是一份电力系统运行管理的重要文件，对于确保电力供应的安全稳定起着至关重要的作用。

为了配合其实施，有必要制定相应的实施细则，以确保规程能够有效执行。

以下是对《预防性试验规程》实施细则的一个参考，供电局在制定具体细则时进行参考。

一、试验内容和目的1.根据《预防性试验规程》的要求，明确所涉及的试验内容和试验目的。

2.确定试验的类型，包括定期试验、技术状态变化试验和事故后试验等。

3.确定各类试验的试验依据和试验参数。

二、试验计划和组织1.制定试验计划，明确试验的时间、地点、试验人员、试验设备和试验方法等。

2.设立试验小组，明确各成员的职责和任务。

3.对试验设备进行必要的检验和校准。

4.编制试验报告模板，明确试验结果的记录和汇总要求。

三、试验设备和工具1.确保试验设备能够正常工作，包括试验仪器、测试设备和保护装置。

2.确保试验设备符合国家和行业标准，定期检修和维护。

3.提供必要的工具和安全防护装备，确保试验人员的工作安全。

四、试验方法和过程1.对各类试验制定相应的试验方法，包括试验步骤、试验条件和试验时限等。

2.采取必要的措施，确保试验不影响电网和用户的正常供电。

3.在试验过程中保持良好的沟通和协调，确保试验顺利进行。

五、试验结果和分析1.对试验结果进行记录和分析，包括试验的数据、曲线和规律等。

2.根据试验结果，分析电力设备的运行状态和存在的问题。

3.提出相应的改进和整改意见，确保电力设备的性能和可靠性。

六、试验报告和总结1.由试验小组负责编制试验报告，包括试验的目的、内容、方法和结果等。

2.对试验结果进行总结和评价，提出相应的建议和改进措施。

3.报送试验报告给相关部门和领导，以便进行进一步的决策和措施制定。

七、试验结果的应用和监督1.根据试验结果，及时采取相应的措施和改进，确保电力供应的安全稳定。

2.建立健全的监督机制，对试验结果的执行和改进措施的实施进行监督和评估。

《供电局《预防性试验规程》实施细则》xx供电局电力设备预防性试验规程执行规定随着我局电网规模的扩大和生产管理制度化、规范化的要求，以往的预防性试验管理和执行过程已不适应目前的运行情况，向我们的生产管理提出了新的要求。

根据《电力设备预防性试验规程》和新颁布的《修订说明》，结合我局当前主网设备运行、维护情况，特制订本规定。

要求各相关单位在今后的检修维护工作和预防性试验中遵照执行。

一、预防性试验时间的安排每年的预防性试验任务分春秋两季分别执行，春季时间安排在3—5月份，重点安排全部防雷工作及部分设备预防性试验；秋季时间安排在8—10月份，完成春季预试未安排设备的预防性试验工作。

二、预防性试验执行细则1、预防性试验中各设备试验项目应严格按照《预规》及《修订说明》执行，如因试验设备或技术条件达不到规程要求时，试验单位应及时向生技科反馈信息，提出整改方案。

2、110kv、35kv、10kv变电主设备的预防性试验工作周期统一确定为三年，达到设计使用年限或长期平均负荷在额定值70%以上的周期缩短为一年。

新投运设备在交接投运一年后进行首次预防性试验，以后按周期进行。

3、110kv、35kv线路绝缘子零值检测雷击严重地段每年一次，其它地段三年一次；线路杆塔接地电阻测试变电站侧2km以内每二年一次，其它部分每五年一次；等值附盐密度检测每年一次；线路绝缘子清扫根据等值附盐密度检测结果确定，等值附盐密度检测值为2级及以上时进行清扫。

4、110kv、35kv、10kv系统防雷周期为一年。

110kv、35kv、10kv 线路变电站出线侧避雷器试验每年一次，项目按《预规》执行。

开关柜内防操作过电压避雷器的试验跟随所属设备进行。

5、变压器及断路器油的试验周期为一年，项目按《预规》执行。

50mva以上或长期平均负荷在70%以上变压器油色谱分析每年二次。

6、sf6气体的常规试验周期为三年，新装及大修后一年复测一次，检测项目为水分、酸度和可水解氟化物。

目录1总则2旋转电机3电力变压器及电抗器（消弧线圈）4互感器5开关设备6套管7支柱绝缘子和悬式绝缘子8电力电缆线路9绝缘油和六氟化硫气体10避雷器11母线12二次回路131KV及以下的配电装置和电力馈线14接地装置15电除尘器附录A同步发电机定子绕组沥青云母和烘卷云母绝缘老化鉴定试验项目和要求附录B绝缘子的交流耐压试验电压标准附录C污秽等级与对应附盐密度值（参考件）附录D橡塑电缆内衬层和外护套破坏进水的确定方法（参考件）附录E橡塑电缆附件中金属层的接地方法（参考件）附录F避雷器的电导电流值和工频放电电压值（参考件）附录G高压电气设备的工频耐压试验电压标准附录H电力变压器的交流试验电压附录I油浸电力变压器绕组直流泄漏电流参考值1总则1.1电力设备绝缘的交接和预防性试验是检查、鉴定设备的健康状况，防止设备在运行中发生损坏的重要措施。

依据电力部DL/T596-1996《电力设备预防性试验规程》、GB50150-1791《电气装置安装工程电气设备交接试验标准》及华北电网有限公司《电力设备交接和预防性试验规程》（2005），结合公司多年来实践的具体情况，特制定本规程。

1.2本规程所规定的各项试验标准，是电力设备绝缘监督工作的基本要求，也是电力设备全过程管理工作的重要组成部分。

在设备的验收、维护、检修工作中必须坚持以预防为主，积极地对设备进行维护，使其能长期安全、经济运行。

1.3对试验结果必须进行全面地、历史地综合分析和比较，即要对照历次试验结果，也要对照同类设备或不同相别的试验结果，根据变化规律和趋势，经全面分析后作出判断。

1.4本规程规定了各种电力设备的交接和预防性试验的项目、周期和要求。

倘遇特殊情况而不能执行本规程有关规定时，如延长设备的试验周期、降低试验标准、删减试验项目以及判断设备能否投入运行等，应由分厂报至分公司安技处，由分公司安技处组织人员讨论，形成初步意见后报安全副总批准。

1.5110KV以下的电力设备，应按本规程进行耐压试验(有特殊规定者除外)。

电力设备预防性试验规程电力设备预防性试验规程是一项重要的电力设备维护措施，它是确保电力设备操作安全和稳定运行的重要手段。

本文将从预防性试验的定义、意义、执行程序及试验项目等方面进行详细介绍。

一、预防性试验的定义预防性试验是指定期对电力设备进行检测、试验和维修的一种手段，旨在发现和排除电力设备可能存在的隐患，从而保障设备的安全、稳定运行。

二、预防性试验的意义预防性试验有以下几个方面的意义：1.防止电力设备因长时间使用而引起的疲劳等问题，避免设备故障引发的事故。

2.发现电力设备隐患并及时排除，提高设备的可靠性、可用性和安全性，保护设备资产。

3.根据状况监控和调整维修计划，提升设备使用效率和生产效益，降低运营成本。

4.加强设备的管理和控制，保障人员的人身安全，提高运行效率和节能减排。

三、执行程序1.设备选取不同的电力设备，其试验内容和程序略有不同。

因此，在进行预防性试验前，需要对试验的设备进行明确的选取，设立试验计划。

2.试验前准备为了确保试验过程的安全和准确性，试验前需要做出充分的准备。

例如，执行试验的人员应该检查试验装置是否完好、试验工具是否齐备，清理试验场地，确保安全等。

3.试验操作试验操作包括以下几个方面：设备验收、试验量测、设备运转、运行负荷、机械通风、设备加热等内容。

执行人员应按照试验规程对每个试验项目进行认真的操作和记录，如出现异常情况应及时停止试验。

4.试验结果分析试验完成后，需要对试验结果进行分析，根据试验结果判断电力设备是否存在隐患或缺陷，有哪些地方需要立即或定期进行检修。

5.试验记录和对策定制试验结果需要详细记载于试验记录表中，每个成员执行的工作内容、处理结果和结论等重要信息都应该被详尽地记录下来。

根据试验结果，还应准确制定对应的对策和措施。

四、试验项目下面介绍一下常见的电力设备预防性试验项目：1.接地阻抗试验接地阻抗试验是测定地面电极或设备接地电阻的重要方法，用于搜索地极的位置、减少周围干扰以及改进接地系统。

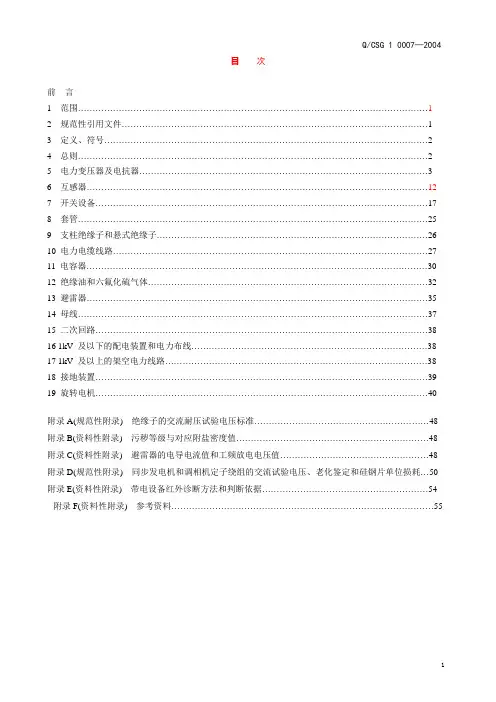

目次前言1 范围 (1)2 规范性引用文件 (1)3 定义、符号 (2)4 总则 (2)5 电力变压器及电抗器 (3)6 互感器 (12)7 开关设备 (17)8 套管 (25)9 支柱绝缘子和悬式绝缘子 (26)10 电力电缆线路 (27)11 电容器 (30)12 绝缘油和六氟化硫气体 (32)13 避雷器 (35)14 母线 (37)15 二次回路 (38)16 1kV 及以下的配电装置和电力布线 (38)17 1kV 及以上的架空电力线路 (38)18 接地装置 (39)19 旋转电机 (40)附录A(规范性附录) 绝缘子的交流耐压试验电压标准 (48)附录B(资料性附录) 污秽等级与对应附盐密度值 (48)附录C(资料性附录) 避雷器的电导电流值和工频放电电压值 (48)附录D(规范性附录) 同步发电机和调相机定子绕组的交流试验电压、老化鉴定和硅钢片单位损耗 (50)附录E(资料性附录) 带电设备红外诊断方法和判断依据 (54)附录F(资料性附录) 参考资料 (55)1电力设备预防性试验规程1 范围本标准规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。

本标准适用于中国南方电网有限责任公司所辖的500kV及以下的交流电力设备。

高压直流输电设备及其它特殊条件下使用的电力设备可参照执行。

进口设备以该设备的产品标准为基础，参照本标准执行。

2 规范性引用文件下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 311.2—2002 高压输变电设备的绝缘配合GB 1094.1～.2—1996 电力变压器GB 1094.3、.5—2003 电力变压器GB 1207—1997 电压互感器GB 1208—1997 电流互感器GB 1984—1989 交流高压断路器GB 1985—1989 交流高压隔离开关和接地开关GB 2536—1990 变压器油GB 3906—1991 3kV～35kV交流金属封闭式开关设备GB 4109—1999 高压套管技术条件GB 4703—2001 电容式电压互感器GB 4787—1996 断路器电容器GB 6115—1998 电力系统用串联电容器GB 6450—1986 干式电力变压器GB 6451—1999 三相油浸式电力变压器技术参数和要求GB/T 7252—2001 变压器油中溶解气体分析和判断导则GB/T 7595—2000 运行中变压器油质量标准GB 7674—1997 72.5kV及以上气体绝缘金属封闭开关设备GB 8905—1996 六氟化硫电气设备中气体管理和检验导则GB 9326.1～.5—1988 交流330kV及以下油纸绝缘自容式充油电缆及附件GB 10229—1988 电抗器GB 10230—1988 有载分接开关GB 11017—1989 额定电压110kV铜芯、铝芯交联聚乙烯绝缘电力电缆GB/T 11022—1999 高压开关设备和控制设备标准的共用技术要求GB 11032—2000 交流无间隙金属氧化物避雷器GB 12706.1～.3—1991 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆GB 12976.1～.3—1991 额定电压35kV及以下铜芯、铝芯纸绝缘电力电缆GB 50150—1991 电气装置安装工程电气设备交接试验标准DL/T 402—1999 交流高压断路器订货技术条件DL/T 459—2000 电力系统直流电源柜订货技术条件DL/T 574—1995 有载分接开关运行维修导则DL/T 593—1996 高压开关设备的共用订货技术导则DL/T 596—1996 电力设备预防性试验规程DL/T 620—1997 交流电气装置的过电压保护和绝缘配合DL/T 621—1997 交流电气装置的接地DL/T 664—1999 带电设备红外诊断技术应用导则DL/T 722—2000 变压器油中溶解气体分析和判断导则DL/T 864—2003 标称电压高于1000V交流架空线路用复合绝缘子使用导则2JB/T 7111—1993 高电压并联电容器装置JB/T 7112—2000 集合式高电压并联电容器JB/T 8169—1999 耦合电容器和电容分压器3 定义、符号3.1 预防性试验为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取油样或气样进行的试验。

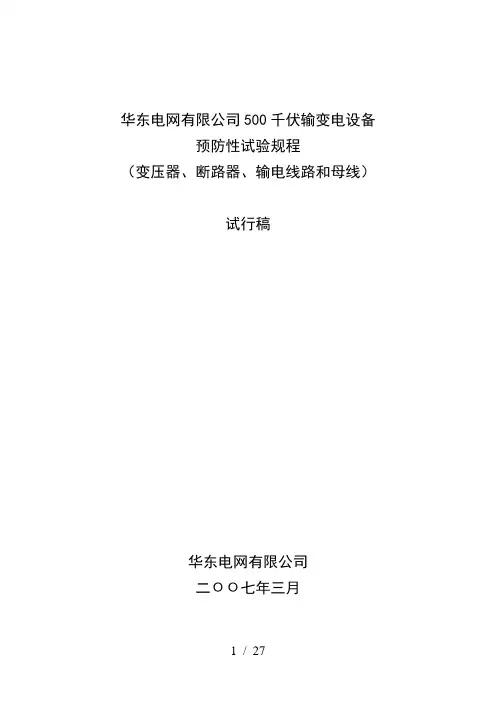

华东电网有限公司500千伏输变电设备预防性试验规程（变压器、断路器、输电线路和母线）试行稿华东电网有限公司二ОО七年三月编制说明：目前，指导我国电力设备预防性试验的规程是DL/T596-1996《电力设备预防性试验规程》。

华东各省市公司均在DL/T596基础上结合实践编写了各具特色的试验规程，并不断在实施中积累经验，为电网设备的安全运行提供了保障。

为适应国网公司提出的精细化管理要求，加强设备运行检测，优化检修，提高设备的可用系数，降低设备停运率，及时总结华东电网自己有特色的设备维护经验，华东电网公司组织省市公司、网省电试院和部分供电公司起草了本预防性试验规程，先以变压器、断路器、输电线路和母线三大类设备为试点，提出了预防性试验项目和周期的明确要求，并于2007年初书面征求了省市公司的意见进行了修改。

本规程提出将设备的预防性试验分为三类：带电检测、定期停电试验和不定期试验。

将带电检测项目单独分类提出，主要是红外测温等已积累有成熟应用经验的带电检测试验项目，并进行了强调，反映了状态检修的思想。

将传统的停电试验项目进行了调整，周期一般调整为3年。

有些项目通过实践证明可从定期试验转为不定期试验：如变压器绕组泄漏电流、有载分接开关除操作试验和绝缘油油击穿电压外的试验等。

提出不定期试验一般在设备日常维护行为无法判断设备状况是否能够继续安全运行时，或需要对设备进行寿命和经济性评估时进行。

进行不定期试验的意义是对设备的状况进行比较深入的诊断。

本规程主要编写人员：蒋跃强刘兆林陆志浩钱之银黄华郑旭等第一章 500kV变压器和电抗器1 总则1.1范围1.1.1本规程适用于华东（包括上海、江苏、浙江、安徽、福建省电力公司及华东电网公司直属电厂）电网500kV电压等级油浸式交流变压器设备（包括电抗器），对上述设备预防性试验的试验项目、周期提出指导与建议。

1.1.2为适应公司提出的精细化管理要求，在保证设备运行可靠性的前提下，加强设备运行检测，优化检修，提高设备的可用率，特提出本预防性试验规程。

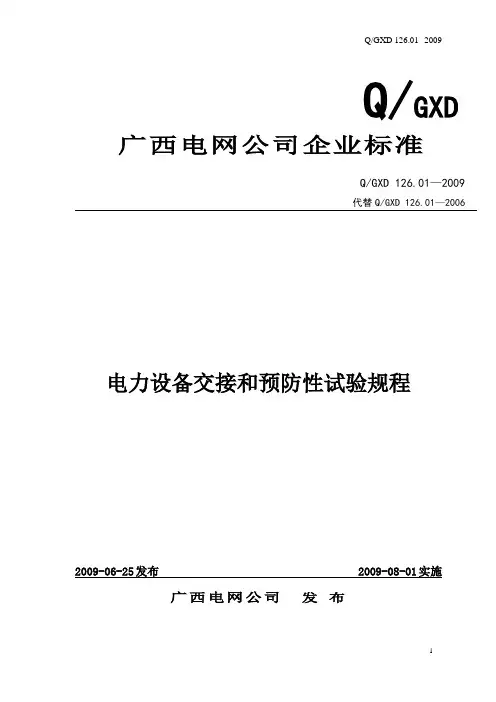

Q/GXD 126.01--2009Q/GXD 广西电网公司企业标准电力设备交接和预防性试验规程2009-06-25发布 2009-08-01实施广西电网公司发布1目次目次 (I)1 范围 (1)2 规范性引用文件 (1)3 定义、符号 (2)4 总则 (3)5 电力变压器及电抗器类 (4)5.1 油浸式电力变压器(35kV以上主变压器) (4)5.2干式变压器 (12)5.3 SF6气体绝缘变压器 (14)5.4 变电所所用变压器、接地变压器和变压器中性点高阻装置 (19)5.5 配电网箱式变压器和10kV变压器 (21)5.6油浸式电抗器（500kV） (23)5.7油浸式串联和并联电抗器（35kV及以下） (27)5.8干式电抗器、阻波器及干式消弧线圈 (28)5.9油浸式消弧线圈 (29)5.10 判断故障时可供选用的试验项目 (30)6 互感器 (31)6.1 油浸式电流互感器 (31)6.2 SF6电流互感器 (33)6.3 干式（固体绝缘和绝缘绕包干式）电流互感器 (34)6.4电磁式电压互感器 (36)6.5电容式电压互感器 (43)6.6 放电线圈 (44)7 开关设备 (45)7.1 SF6断路器和金属封闭组合电器(含GIS、H-GIS) (45)7.2 低压断路器和自动灭磁开关 (48)7.3 户内真空断路器 (48)7.4 户外柱上真空断路器和重合器(包括以油、真空及SF6气体为绝缘介质的各种12kV重合器) (51)7.5分界智能开关和分段器(包括以油、真空及SF6气体为绝缘介质的各种12kV分段器) (52)7.6 隔离开关 (54)7.7 高压开关柜 (55)8 套管 (57)9 支柱绝缘子和悬式绝缘子、合成绝缘子 (60)9.1 支柱绝缘子和悬式绝缘子 (60)9.2合成绝缘子 (61)10 电力电缆 (61)10.1 一般规定 (61)10.2 橡塑绝缘电力电缆 (61)10.3 交叉互联系统 (64)11 电容器 (64)11.1 高压并联电容器、串联电容器和交流滤波电容器 (64)11.2 耦合电容器和电容式电压互感器的电容分压器 (66)11.3 断路器断口并联电容器 (67)I11.4 集合式电容器 (68)11.5 高压并联电容器装置 (68)11.6 阻波器调谐电容器 6811.7 调容式消弧线圈补偿装置电容器 6812 绝缘油和六氟化硫气体 (70)12.1 变压器油 (70)12.2 SF6气体错误!未定义书签。

1总则1.1 试验结果应与历次试验结果相比较,与同类设备试验结果相比较,参照相关的试验结果,根据变化规律和趋势,进行全面分析后做出判断。

1.2 遇到特殊情况需要改变试验项目、周期或要求时，对主要设备需经上一级主管部门审查批准后执行；对其它设备可由本单位工程师审查批准后执行。

1.3 110KV以下的电力设备，应按本规程进行耐压试验（有特殊规定者除外）。

110KV及以上的电力设备，在必要时应进行耐压试验。

50H Z交流耐压试验，加至试验电压后持续时间，凡无特殊说明者，均为1min；其它耐压试验的试验电压施加时间在有关设备的试验要求中规定。

非标准电压等级的电力设备的交流耐压试验值，可根据本规程规定的相邻电压等级按插入法计算。

充油电力设备在注油后应有足够的静止时间才可进行耐压试验。

静止时间如无制厂规定，则应依据设备的额定电压满足以要求：500KV >72小时220及330KV >48小时110KV及以下 >24小时1.4 进行耐压试验时,应尽量将连在一起的各种设备分离开来单独试验(制造厂装配的成套设备不在此限),但同一试验电压的设备可以连在一起进行耐压试验。

已有单独试验记录的若干不同试验电压的电力设备，在单独试验有困难时，也可以边在一起进行试验，此时，试验电压采用所连接设备中最低试验电压。

1.5 当电力设备的额定电压实际使用的额定工作电压不同时，应根据下列原则确定试验电压：a）当采用额定电压较高的设备以加强绝缘时，应按照设备的额定电压确定其试验电压；b）当采用额定电压较高的设备作为代用设备时，应按照实际使用的额定电压确定其试验电压；c) 为满足高海拔地区的要求而采用较高电压等级的设备时，应在安装地点按实际使用的额定电压确定其试验电压。

1.6 在进行与温度有关各种试验时（如测量直流电阻、绝缘电阻、介质损、泄漏电流等），应同时测量被度品的温度和周围空气的温度和湿度。

进行绝缘试验时，被试品温度不应低于5℃,且空气湿度不应高于80%11.7 在进行直流耐压试验时应采用负极性接线。

交流500kV电气设备交接和预防性试验规程（一）1总那么1.1为适应交流500kV电网基建和运行的需要，保证电气设备的运行，特制订本规程。

1.2本规程的各项规定，是交流500kV电气设备的交接和预防性试验的根本要求，应认真执行。

1.3必须坚持科学的态度，对试验结果应进行全面的历史的综合分析，把握设备性能变化的规律和趋势。

1.4本规程在执行中，如需要变更其试验工程、周期和标准，或个别工程达不到本规程的标准时，应报请主管局部批准。

1.5凡所使用的设备及器材均应符合国家或部颁的现行技术标准，并有合格证件，设备应有铭牌。

1.6进口设备应按合同技术条件和制造厂规定进行试验，但原那么上也应符合本规程的规定。

1.7尽缘试验应在良好天气、被试物温度及四周空气温度不低于+5℃、空气相对湿度一般不高于80%的条件下进行。

1.8本规程适用于交流500kV电气设备的交接和预防性试验。

交流500kV电气设备中其他电压等级的局部除符合本规程所列条目外，尚应按各有关的规程执行。

1.9对电力系统的继电保护装置、自动装置、丈量装置等电气设备和平安用具，以及阻波器和放电指示器等的交接预防性检查试验，应分别根据相应的专用规程或按制造厂规定进行。

1.10交流500kV电气设备中尽缘油的电气及理化性能试验应按第9章执行，但油中溶解气体的色谱分析、含水量、含气量的试验仍按各设备的有关条目进行。

1.11本规程不包括SF6气体平安治理、空气开关、GIS和充油电缆的试验条目。

2电力变压器和电抗器2.1电力变压器的试验工程、周期和标准如表1所示：表1电力变压器的试验工程、周期和标准序号工程周期标准说明1丈量绕组连同套管的尽缘电阻和极化指数(1)交接时(2)大修时(3)1～3年1次(4)必要时相同温度下的尽缘电阻不小于出厂值的70%；20℃时最低阻值不得小于2000MΩ(1)尽缘电阻应测10min并记录每分钟值(2)与发电机连接的绕组难于断开时，尽缘电阻值预试中不作规定(3)极化指数一般不小于1.52丈量绕组连同套管的介质损耗因数(1)交接时(2)大修时(3)预试周期自定(4)必要时20℃下tgδ值不大于0.6%；同温下，一般不大于出厂值的130%3丈量绕组连同套管的泄漏电流(1)交接时(2)大修时(3)预试周期自定(4)必要时试验电压标准如下：绕组客定电压：500kV；直流试验电压：60kV；泄漏电流值不作规定，一般不大于30μA应尽量消除其它因素对读数的影响4丈量绕组直流电阻(1)交接时(2)大修时(3)1～3年1次(4)必要时(1)相间互差不大于三相均匀值的2%，即式中：Rman――绕组直流电阻最大值Rmin――绕组直流电阻最小值Ratc――三相直流电阻均匀值(2)同温下丈量值与出厂值比拟，无明显差异(1)交接和大修时应在各分接位置丈量(2)预试时在运行分接位置丈量(3)周期中(4)必要时系指无载调压开关更换分接位置和出口短路后等情况(4)对有载调压，一般应在所有分接位置丈量5丈量绕组所有分接位置的电压比(1)交接时(2)大修时(3)必要时额定分接位置，偏差不大于±0.5%；其它分接位置不大于±1%6检查三相变压器接线组别或单相变压器引出线的极性(1)交接时(2)大修时应与变压器铭牌相符7丈量空载损耗及空载电流(1)交接时交流500kV电气设备交接和预防性试验规程(2)必要时(1)额定电压下损耗与出厂值比拟无明显差异(2)一般在额定电压下，与设计保证值比拟，损耗偏差不大于15%；空载电流偏差不大于30%(1)有条件时，在不低于95%Un下进行，试验方法按JB501-64《电力变压器试验方法》(2)制造厂提供低电压下空载电流数据可在同电压下核对8变压器操纵波耐压试验(1)更换绕组或引线时(2)必要时试验电压为出厂值的85%，最低不得低于75%9丈量铁芯对地的尽缘电阻(1)交接时(2)大修时(3)1～3年1次尽缘电阻值自行规定分段尽缘的铁芯应丈量段间尽缘电阻10丈量穿芯螺栓、铁轭夹件及绑扎钢带对铁芯、线圈压环及油箱的尽缘电阻必要时一般不小于1000MΩ用2500V兆欧表，量程10000MΩ11尽缘油试验(1)含水量(1)交接时(2)大修时(3)1年至少2次(3)必要时交接和大修时不大于10ppm；运行中不大于20ppm(2)含气量(1)交接时(2)大修时(3)必要时交接和大修时不大于1%，运行中一般不大于3%(3)色谱分析(1)交接及大修时(2)耐压及局部放电试验前后(3)投运第1年每3个月至少一次，以后半年1次(4)冲击合闸试验后(5)出口短路冲击后(6)必要时(1)新投运设备，油中一般不应含有乙炔，其他各组份也应很低，耐压及局放试验前后和冲击合闸试验前后，一般应无明显差异(2)运行中设备内部氢与烃类气体含量超过以下任何一项数值时应引起留意：总烃：150ppm乙炔：5ppm氢：150ppm(3)烃类气体总的产气速率在0.25ml/h(开放式)和0.5ml/h(密封式)或相对产气速率大于10%/月可判定为设备内部存在异常(总烃含量低的设备不宜采用相对产气速率进行判定)(1)总烃是指甲烷、乙烷、乙烯和乙炔四种气体总和(2)标准中所列数值的单位为ppm，即每升油中含有该气体的微升数(3)溶解气体含量到达引起留意值时，可结合产气速率来判定有无内部故障；必要时应缩短周期进行追踪分析(4)新设备及大修后的设备投运前应作一次检测；投运后，在短期内应屡次检测，以判定该设备运行是否正常12有载调压装置的检查和试验(1)动作顺序(1)交接时(2)大修时(3)必要时(4)动作1万次后，或按制造厂规定检查范围选择开关、快速机构、消息触头，全部动作顺序应符合产品技术要求(2)操纵试验全部切换过程中应无任何开路现象和异常，电气和机械限位动作正确符合制造厂要求无电压下操纵10个循环；额定电压下操纵2个循环(3)切换时间(1)交接时(2)大修时(3)必要时(4)动作1万次后，或按制造厂规定正反向切换时间均应符合制造厂要求，每次一般在60m以下，且三相同步(4)切换开关室的油的击穿强度及酸值(1)交接时(2)大修时(3)2年1次(4)必要时(1)符合制造厂规定(2)运行中油应符合：2.5mm间隙的平板电极不小于25kV；酸值不大于0.3mg(KOH)/g(油)13温度计及测温电阻的检查和校验(1)交接时(2)大修时(3)3年1次动作灵活，指示正确，密封良好，测温电阻值应和出厂值相符14气体继电器的校验(1)交接时(2)大修时(3)必要时动作正确15压力开释器的校验(1)大修时(2)必要时动作值与铭牌值偏差小于±10%交接时按制造厂规定16本体密封试验(1)交接时(2)大修时在油枕顶部施加压力，使油箱盖上所承受的压强为0.035MPa，24h无渗漏带散热器进行。

1总则1.1 试验结果应与历次试验结果相比较,与同类设备试验结果相比较,参照相关的试验结果,根据变化规律和趋势,进行全面分析后做出判断。

1.2 遇到特殊情况需要改变试验项目、周期或要求时，对主要设备需经上一级主管部门审查批准后执行；对其它设备可由本单位工程师审查批准后执行。

1.3 110KV以下的电力设备，应按本规程进行耐压试验（有特殊规定者除外）。

110KV及以上的电力设备，在必要时应进行耐压试验。

50H Z交流耐压试验，加至试验电压后持续时间，凡无特殊说明者，均为1min；其它耐压试验的试验电压施加时间在有关设备的试验要求中规定。

非标准电压等级的电力设备的交流耐压试验值，可根据本规程规定的相邻电压等级按插入法计算。

充油电力设备在注油后应有足够的静止时间才可进行耐压试验。

静止时间如无制厂规定，则应依据设备的额定电压满足以要求：500KV >72小时220及330KV >48小时110KV及以下>24小时1.4 进行耐压试验时,应尽量将连在一起的各种设备分离开来单独试验(制造厂装配的成套设备不在此限),但同一试验电压的设备可以连在一起进行耐压试验。

已有单独试验记录的若干不同试验电压的电力设备，在单独试验有困难时，也可以边在一起进行试验，此时，试验电压采用所连接设备中最低试验电压。

1.5 当电力设备的额定电压实际使用的额定工作电压不同时，应根据下列原则确定试验电压：a）当采用额定电压较高的设备以加强绝缘时，应按照设备的额定电压确定其试验电压；b）当采用额定电压较高的设备作为代用设备时，应按照实际使用的额定电压确定其试验电压；c) 为满足高海拔地区的要求而采用较高电压等级的设备时，应在安装地点按实际使用的额定电压确定其试验电压。

1.6 在进行与温度有关各种试验时（如测量直流电阻、绝缘电阻、介质损、泄漏电流等），应同时测量被度品的温度和周围空气的温度和湿度。

进行绝缘试验时，被试品温度不应低于5℃,且空气湿度不应高于80%1.7 在进行直流耐压试验时应采用负极性接线。

. .Q/CSG 中国南方电网有限责任公司企业标准Q/CSG114002-2011电力设备预防性试验规程2011-10-26发布2011-10-26实施中国南方电网有限责任公司发布目次前言 (II)1 围 (1)2 规性引用文件 (1)3 术语和定义 (2)4 总则 (3)5 电力变压器及电抗器 (4)6 互感器 (16)7 开关设备 (23)8 套管 (33)9 支柱绝缘子、盘形悬式绝缘子和复合绝缘子 (34)10 电力电缆线路 (35)11 电容器 (39)12 绝缘油和六氟化硫气体 (42)13 避雷器 (45)14 母线 (47)15 1KV以上的架空电力线路 (48)16 接地装置 (49)17 串补装置 (52)18 旋转电机 (54)附录A(规性附录) 绝缘子的交流耐压试验电压标准 (61)附录B(资料性附录) 污秽等级与现场污秽度 (62)附录C(资料性附录) 有效接地系统接地装置（接地网）安全性状态评估的容、项目和要求 (62)附录D(资料性附录) 变电站钢材质接地网土壤腐蚀性评价方法 (63)附录E(规性附录) 同步发电机和调相机定子绕组的交流试验电压、老化鉴定和硅钢片单位损耗 .. 66前言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。

预防性试验规程是电力系统技术监督工作的主要依据，2004年以来，中国南方电网有限责任公司企业标准Q/CSG 1 0007—2004《电力设备预防性试验规程》对电力生产起到了重要的作用。

但近年来,随着对供电可靠性要求的提高，新设备大量涌现，带电测试、在线监测技术不断进步，为减少定期停电时间，提高设备可用率，促进状态监测（检测）技术开展，适应南方电网公司管理与设备的实际情况，需要对原标准进行修编。

本标准的提出以2004年以来新颁布的相关国家标准、行业标准和有关反事故技术措施规定为依据，结合电力设备管理现状，充分考虑未来发展需求，适用于中国南方电网有限责任公司的电力设备预防性试验工作。

电气试验规程1.总则1.1.本规程根据中华人民共和国国家标准《电气装置安装工程电气设备交接试验标准GB50150-91》和中华人民共和国电力工业部电力设备预防性试验规程DL/T596-1996编制而成。

1.2.本规程是电气设备交接、大修验收、预防性试验的重要依据，新安装或在用（含备用）电气设备，均应按本规程进行试验，合格后方可投用。

1.3.当电气设备的额定电压与实际使用的额定工作电压不同时，应按照设备实际使用的额定工作电压的标准进行试验。

1.4.50Hz交流耐压试验加至试验电压后的持续时间，凡无特殊说明者，均为一分钟，其它耐压的施加时间在有关设备的试验方法中规定。

1.5.在进行与温度、湿度有关的各种电气试验时（如测量直流电阻绝缘电阻、损耗因数、泄漏电流等）应同时测量被试物和周围空气的温度、湿度。

进行绝缘试验时，被试品温度不应低于+5℃。

户外试验应在良好的天气进行，且空气相对湿度一般不高于80%。

1.6.本规程的绝缘电阻，规定用60s的绝缘电阻（R60）。

吸收比规定用60s与15s绝缘电阻的比值（R60/R15）。

极化指数应为10min与1min的绝缘电阻值的比值。

1.7.本规程中的试验方法是按本规程试验标准中所列项目中的基本试验进行编写。

1.8.本规程中提到的预防性试验（简称预试），指的是运行中电气设备的定期预防试验，预试前必须按《电气维修规程》要求完成检修，保养项目。

1.9.本规程的试验标准中的参考值作为判断设备故障的参考。

1.10.在执行本规程中，遇到特殊情况，需改变试验项目、周期、标准时，需经上一级主管部门审查批准后执行。

1.11.执行本规程的技术措施：1.11.1.进行周密的准备工作。

包括：拟订试验程序；准备好试验设备、仪器及仪表、电源控制箱；准备好绝缘接地棒、接地线、小线、工具等等。

1.11.2.操作顺序应有条不紊，试验接线应正确无误，在操作中除有特殊要求，均不得突然加压或失压，当发生异常现象时，应立即停止升压，并应立即进行降压，断电、放电接地，而后再检查分析。
