具体的角接触球轴承分类及对照型号

轴承的常用种类及代号轴承是机械设备中非常关键的传动零部件。

按承载不同通常分为：向心轴承、推力轴承。

按滚动体的列数通常分为：单列轴承，双列轴承，多列轴承。

14种常见轴承的特点、区别和对应的用途。

一、角接触球轴承角接触轴承的接触角越大越适合轴向负荷应用，接触角越小则适合高速旋转应用，单列轴承可承受径向负荷与单向轴向负荷。

组合使用可共用内圈与外圈，能够承受径向负荷与双向轴向负荷。

主要用途包括：单列：机床主轴、离心分离机、汽车前轮、差速器小齿轮轴等。

双列：油泵、罗茨鼓风机、变速器、印刷机械等。

二、调心球轴承它的外圈滚道为内球面型，能够自动调整不对中，主要承受径向载荷。

主要用途：包括木工机械、纺织机械传动轴、立式带座调心轴承。

三、调心滚子轴承在球面滚道外圈与双滚道内圈之间装有球面滚子，通常分为R、RH、RHA和SR四种，具有调心性能，可承受径向负荷与双向轴向负荷。

主要用途包括：造纸机械、铁路车辆车轴、轧钢机齿轮箱座、轧钢机辊道子、破碎机、振动筛、印刷机械、木工机械等五、圆锥滚子轴承滚动体采用圆台形滚子，滚子由内圈大挡边引导，双列的圆锥滚子轴承可承受径向负荷与双向轴向负荷，主要用途包括：变速器、差速器小齿轮轴。

机床主轴、建筑机械、大型农业机械、铁路车辆齿轮减速装置、轧钢机辊颈及减速装置。

适用于承受重负荷与冲击负荷。

六、深沟球轴承深沟球轴承套圈具有连续沟型滚道。

深度约为球的赤道圆周长的三分之一；深沟球轴承主要用于承受径向载荷和一定的轴向载荷。

径向游隙增大时，能够具备一定的角接触球轴承性能。

具有摩擦系数小，极限转速高，精度高，主要用途包括：汽车、拖拉机、机床、电机、水泵、农业机械、纺织机械等。

常见的轴承代号：“6”表示深沟球轴承“4”表示双列深沟球轴承“2”或“1”表示调心球轴承（基本型号共四个数字）（1类）“21”“22”“23”“24”表示调心滚子轴承。

（3类）“N”表示圆柱滚子轴承（2类）“NU”内圈无挡边。

角接触球轴承1.角接触球轴承介绍：使用范围广，多用于空压机，水泵，高精密的机床主轴，汽车，发电机等，是可同时承受径向负荷和轴向负荷，能在较高的转速下工作的轴承。

其所很承受的负荷跟接触角度有关，接触角越大，轴向承载能力越高。

用在机床上的高精度的高速轴承通常取15度接触角，并且常常是两个或三个以上一起配对使用，接触角度有15°的(7000A)，25°的(7005AC)，30°的(720A)，40°的（7308BEP)，60°的（30TAC62B)等。

2.角接触球轴承的分类：单列角接触球轴承；双列角接触球轴承；配对使用的角接触球轴承，其中配对使用的包括有两列配对：DB背对背、DU自由配对、DF面对面、DT并列组合，此外还有三列组合跟四列组合的。

3.角接触球轴承用途：空压机轴承(单列)、电机(单列）、汽车轴承（双列）等。

常见SKF角接触球轴承型号：SKF7200BECBP轴承SKF 7316BEM轴承SKF 7301BEP轴承SKF7214BECBM轴承SKF 7200BEP 轴承SKF 7316BEP轴承SKF7302BECBP轴承SKF7214BECBP轴承SKF7200CD/P4A 轴承SKF7317BECBJ轴承SKF 7302BEP轴承SKF 7214BEP轴承SKF7201BECBP轴承SKF7317BECBM轴承SKF7303BECBP轴承SKF7214CD/P4A轴承SKF 7201BEP SKF SKF 7303BEP SKF轴承7317BECBP轴承轴承7215BECBJ轴承SKF7201CD/P4A 轴承SKF7317BECCM轴承SKF7304BECBM轴承SKF7215BECBM轴承SKF7202BECBP轴承SKF 7317BEM轴承SKF7304BECBP轴承SKF7215BECBP轴承SKF 7202BEP 轴承SKF 7317BEP轴承SKF 7304BEP轴承SKF 7215BEP轴承SKF7202CD/P4A 轴承SKF7318BECBJ轴承SKF7305BECBM轴承SKF7215CD/P4A轴承SKF7203BECBM轴承SKF7318BECBM轴承SKF7305BECBP轴承SKF7216BECBJ轴承SKF7203BECBP轴承SKF7318BECBP轴承SKF 7305BEP轴承SKF7216BECBM轴承SKF 7203BEP 轴承SKF 7318BEM轴承SKF7306BECBM轴承SKF7216BECBP轴承SKF7203CD/P4A 轴承SKF 7318BEP轴承SKF7306BECBP轴承SKF 7216BEP轴承SKF7204BECBM轴承SKF7319BECBM轴承SKF7306BEGBM轴承SKF7216CD/P4A轴承SKF7204BECBP轴承SKF7319BECBP轴承SKF 7306BEP轴承SKF7217BECBJ轴承SKF 7204BEP 轴承SKF 7319BEM轴承SKF7307BECBM轴承SKF7217BECBM轴承SKF7204CD/P4A 轴承SKF 7319BEP轴承SKF7307BECBP轴承SKF7217BECBP轴承SKF7205BECBM轴承SKF7320BECBM轴承SKF 7307BEP轴承SKF 7217BEP轴承SKF7205BECBP轴承SKF7320BECBP轴承SKF7308BECBJ轴承SKF7217CD/P4A轴承SKF SKF SKF SKF7205BEGCP轴承7320BECCM轴承7308BECBM轴承7218BECBJ轴承SKF 7205BEP 轴承SKF 7320BEM轴承SKF7308BECBP轴承SKF7218BECBM轴承SKF7205CD/P4A 轴承SKF 7320BEP轴承SKF7308BEGBM轴承SKF7218BECBP轴承SKF7206BECBM轴承SKF7321BECAM轴承SKF 7308BEP轴承SKF7218BECCM轴承SKF7206BECBP轴承SKF7321BECBM轴承SKF7309BECBJ轴承SKF7218BEGBF轴承SKF 7206BEP 轴承SKF7321BECBP轴承SKF7309BECBM轴承SKF 7218BEP轴承SKF7206CD/P4A 轴承SKF 7321BEP轴承SKF7309BECBP轴承SKF7218CD/P4A轴承SKF7207BECBM轴SKF7322BECBMSKF 7309BEP轴承SKF7219BECBM轴承轴承承SKF7207BECBP轴承SKF7322BECBP轴承SKF7310BECBJ轴承SKF7219BECBP轴承SKF 7207BEP 轴承SKF7322BECCM轴承SKF7310BECBM轴承SKF 7219BEP轴承SKF7207CD/P4A 轴承SKF7322BEGBM轴承SKF7310BECBP轴承SKF7219CD/P4A轴承SKF7208BECBJ轴承SKF 7322BEM轴承SKF 7310BEP轴承SKF7220BECBM轴承SKF7208BECBM轴承SKF 7322BEP轴承SKF7311BECBJ轴承SKF7220BECBP轴承SKF7208BECBP轴承SKF7324BCBM轴承SKF7311BECBM轴承SKF7220BECCM轴承SKF 7208BEM 轴承SKF7326BCBM轴承SKF7311BECBP轴承SKF 7220BEP轴承SKF 7208BEP 轴承SKF 7326BM轴承SKF7311BECCM轴承SKF7220CD/P4A轴承SKF7208CD/P4A 轴承SKF7328BCBM轴承SKF7311BEGBM轴承SKF7221BECBM轴承SKF7209BECBJ轴承SKF7330BCBM轴承SKF 7311BEP轴承SKF7221BECBP轴承SKF7209BECBM轴承SKF7332BCBM轴承SKF7312BECBJ轴承SKF 7221BEP轴承SKF7209BECBP轴承SKF7334BCBM轴承SKF7312BECBM轴承SKF7221CD/P4A轴承SKF 7209BEP 轴承SKF7336BCBM轴承SKF7312BECBP轴承SKF7222BECBM轴承SKF7209CD/P4A 轴承SKF7338BCBM轴承SKF7312BECCM轴承SKF7222BECBP轴承SKF SKF SKF SKF7210BECBJ轴承7340BCBM轴承7312BEGBM轴承7222BECCM轴承SKF7210BECBM轴承SKF7344BCBM轴承SKF 7312BEM轴承SKF7222BEGBF轴承SKF7210BECBP轴承SKF7348BCBM轴承SKF 7312BEP轴承SKF 7222BEM轴承SKF 7210BEP 轴承SKF7405BCBM轴承SKF7313BECBJ轴承SKF 7222BEP轴承SKF7210CD/P4A 轴承SKF 7405BM轴承SKF7313BECBM轴承SKF7222CD/P4A轴承SKF7211BECBJ轴承SKF7406BCBM轴承SKF7313BECBP轴承SKF 7224BCBM轴承SKF7211BECBM轴承SKF 7406BM轴承SKF7313BECCM轴承SKF 7224BM轴承SKF7211BECBP轴SKF7407BCBM轴SKF7313BEGBMSKF7224CD/P4A承承轴承轴承SKF 7211BEP 轴承SKF 7407BM轴承SKF 7313BEP轴承SKF 7226BCBM轴承SKF7211CD/P4A 轴承SKF7408BCBM轴承SKF7314BECBJ轴承SKF 7226BM轴承SKF7212BECBJ轴承SKF 7408BM轴承SKF7314BECBM轴承SKF 7228BCBM轴承SKF7212BECBM轴承SKF7409BCBM轴承SKF7314BECBP轴承SKF 7228BM轴承SKF7212BECBP轴承SKF7410BCBM轴承SKF 7314BEP轴承SKF 7230BCBM轴承SKF 7212BEP 轴承SKF 7410BM轴承SKF7315BECBJ轴承SKF 7232BCBM轴承SKF7212CD/P4A 轴承SKF7411BCBM轴承SKF7315BECBM轴承SKF 7234BCBM轴承SKF SKF 7411BM SKF SKF 7236BCAM7213BECBJ轴承轴承7315BECBP轴承轴承SKF7213BECBM轴承SKF7412BCBM轴承SKF 7315BEP轴承SKF 7236BCBM轴承SKF7213BECBP轴承SKF 7412BM轴承SKF7316BECBJ轴承SKF 7238BCBM轴承SKF 7213BEP 轴承SKF7413BCBM轴承SKF7316BECBM轴承SKF 7240BCBM轴承SKF7213CD/P4A 轴承SKF7414BCBM轴承SKF7316BECBP轴承SKF 7244BCBM轴承SKF7214BECBJ轴承SKF7415BCBM轴承SKF7316BECCM轴承SKF 7248BCBM轴承SKF 7280BM 轴承SKF 7415BM轴承SKF 7416M轴承SKF 7252BM轴承。

角接触球轴承型号大全角接触球轴承可同时承受径向负荷和轴向负荷。

能在较高的转速下工作。

接触角越大，轴向承载能力越高。

高精度和高速轴承通常取15 度接触角。

在轴向力作用下，接触角会增大。

产品特性1、通用配组的轴承通用配组轴承是经过特殊的加工，当轴承是彼此紧靠安装，任何组合方式都可以达到既定的内部游隙或预紧，以及平均的负荷分布，而无需使用垫片或类似装置。

配对轴承应用在：当单个轴承的负荷承载能力不足（使用窜联配置方式）或当要承受联合负荷或作用在两个方向上的轴向负荷（使用背对背或面对面配置方式）。

2、基本设计的轴承（不能用作通用配组），用于单个轴承的配置方式基本设计的单列角接触球轴承主要应用在每个位置上只有一个轴承的配置。

其宽度和突出量为普通级公差。

因此不适合将两个单列角接触球轴承紧靠安装。

产品型号1.角接触球轴承有：7000C型(∝=15°)、 7000AC型(∝=25°) 和7000B(∝=40°)几种类型。

该种轴承的锁口在外圈上，一般内外圈不能分离，可承受径向和轴向的联合载荷以及一个方向的轴向载荷。

承受轴向载荷的能力由接触角决定，接触角越大，则承受轴向载荷的能力高。

该种轴承能限制轴或外壳在一个方向的轴向位移。

2.接触球轴承极限转速较高，可以同时承受径向载荷和轴向载荷，也可以承受纯轴向载荷，其轴向载荷能力由接触角决定，并随接触角的增大而增大。

3.单列角接触球轴承只能承受一个方向的轴向载荷，在承受径向载荷时，会引起附加轴向力，必须施向相应的反向载荷，因此，该种轴承一般都成对使用。

双列角接触球轴承能承受较大的以径向载荷为主的径向、轴向双向联合载荷和力矩载荷，它能限制轴或外壳双向轴向位移，接触角为30度。

4.成对安装角接触球轴承能承受以径向载荷为主的径向、轴向双向联合载荷，也可以承受纯径向载荷。

串联配置只能承受单一方向的轴向载荷，其他两种配置则可承受任一方向的轴向载荷。

这种类型的轴承一般由生产厂商选配组合成对提交用户，安装后有预压过盈，套圈和钢球处于轴向预加载荷状态，因而提高了整组轴承作为单个支承刚度和旋转精度。

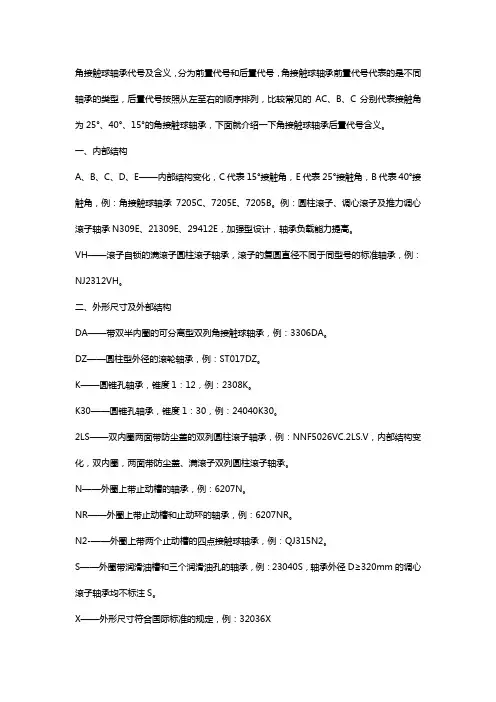

角接触球轴承代号及含义，分为前置代号和后置代号，角接触球轴承前置代号代表的是不同轴承的类型，后置代号按照从左至右的顺序排列，比较常见的AC、B、C分别代表接触角为25°、40°、15°的角接触球轴承，下面就介绍一下角接触球轴承后置代号含义。

一、内部结构A、B、C、D、E——内部结构变化，C代表15°接触角，E代表25°接触角，B代表40°接触角，例：角接触球轴承7205C、7205E、7205B。

例：圆柱滚子、调心滚子及推力调心滚子轴承N309E、21309E、29412E，加强型设计，轴承负载能力提高。

VH——滚子自锁的满滚子圆柱滚子轴承，滚子的复圆直径不同于同型号的标准轴承，例：NJ2312VH。

二、外形尺寸及外部结构DA——带双半内圈的可分离型双列角接触球轴承，例：3306DA。

DZ——圆柱型外径的滚轮轴承，例：ST017DZ。

K——圆锥孔轴承，锥度1：12，例：2308K。

K30——圆锥孔轴承，锥度1：30，例：24040K30。

2LS——双内圈两面带防尘盖的双列圆柱滚子轴承，例：NNF5026VC.2LS.V，内部结构变化，双内圈，两面带防尘盖、满滚子双列圆柱滚子轴承。

N——外圈上带止动槽的轴承，例：6207N。

NR——外圈上带止动槽和止动环的轴承，例：6207NR。

N2-——外圈上带两个止动槽的四点接触球轴承，例：QJ315N2。

S——外圈带润滑油槽和三个润滑油孔的轴承，例：23040S，轴承外径D≥320mm的调心滚子轴承均不标注S。

X——外形尺寸符合国际标准的规定，例：32036XZ——特殊结构的技术条件，从Z11起依次向下排列，例：Z15——不锈钢制轴承（W-N01.3541）。

ZZ——滚轮轴承带两个引导外圈的挡圈。

三、尺寸和旋转精度P0——公差等级符合国际标准ISO规定的0级，代号中省略，不表示。

P6——公差等级符合国际标准ISO规定的6级。

推力角接触球轴承参数规格型号表推力角接触球轴承接触角一般为60°常用的推力角接触球轴承一般为双向推力角接触球轴承，主要用于精密机床主轴，一般与双列圆柱滚子轴承一起配合使用，可承受双向轴向载荷，具有精度高，刚性好，温升低，转速高，装拆方便等优点。

双向推力角接触球轴承的发展是要满足机床主轴稳步增长的需求。

双向推力角接触球轴承的特点是可以同时承受径向和轴向载荷的联合载荷，限制轴的两方面的轴向位移。

它是由外圈、内圈、钢球、保持架组成，能在较高的速度下稳定地工作。

安装时应注意，虽然轴承可承受双向轴向载荷，但若一侧有装球缺口时，则应注意不要让主要轴向载荷通过有缺口的一侧沟边。

推力角接触球轴承的精度要比推力球轴承的精度高很多，可承受的转速也高很多，可以作为主轴轴承使用。

双向推力角接触球轴承是分离型结构，一个座圈，两个保持架与数量不少的钢球组件以及两个轴圈和一个内隔圈。

轴承安装后就已经加载预负荷。

一共有三个尺寸系列，234400，234900，234700。

轴承类别及代号详解0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外，轴承代号前后还有前置和后置代号，分别如下:―― 前置代号前置代号 R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。

GS.―― 推力圆柱滚子轴承座圈。

例: GS.81112 。

K.―― 滚动体与保持架的组合件。

例:推力圆柱滚子与保持架的组合件K.81108R―― 不带可分离内圈或外圈的轴承。

例: RNU207―― 不带内圈的 NU207 轴承。

WS―― 推力圆柱滚子轴承轴圈。

例: WS.81112.―― 内部设计―― 外形尺寸及变形设计―― 密封―― 保持架―― 公差―― 游隙―― 热处理―― 特殊设计―― 机床主轴轴承―― 低噪省轴承―― 后置代号后置代号置于基本代号的后面。

当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右排列。

某些后置代号前用小圆点与基本代号隔开。

后置代号― 内部结构A 、B 、C 、D 、E―― 内部结构变化例 : 角接触球轴承 7205C 、 7205E 、 7205B ，C―15 ?接触角 ,E-25 ?触角，B―40 ?接触角。

例:圆柱滚子、调心滚子及推力调心滚子轴承 N309E 、 21309 E 、29412E―― 加强型设计，轴承负载能力提高。

VH―― 滚子自锁的满滚子圆柱滚子轴承(滚子的复圆直径不同于同型号的标准轴承)。

例: NJ2312VH 。

后置代号― 轴承外形尺寸及外部结构DA―― 带双半内圈的可分离型双列角接触球轴承。

例: 3306DA 。

DZ―― 圆柱型外径的滚轮轴承。

例: ST017DZ 。

K―― 圆锥孔轴承，锥度 1 : 12 。

例: 2308K 。

K30- 圆锥孔轴承，锥度 1 : 30 。

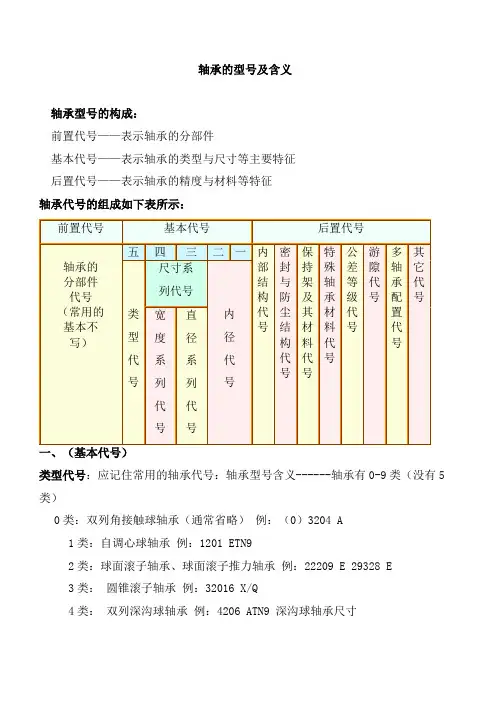

轴承的型号及含义轴承型号的构成：前置代号——表示轴承的分部件基本代号——表示轴承的类型与尺寸等主要特征后置代号——表示轴承的精度与材料等特征轴承代号的组成如下表所示：类型代号：应记住常用的轴承代号：轴承型号含义------轴承有0-9类（没有5类）0类：双列角接触球轴承（通常省略）例：（0）3204 A1类：自调心球轴承例：1201 ETN92类：球面滚子轴承、球面滚子推力轴承例：22209 E 29328 E3类：圆锥滚子轴承例：32016 X/Q4类：双列深沟球轴承例：4206 ATN9 深沟球轴承尺寸5类：推力球轴承例：511006类：深沟球轴承例：6213-2Z（重点）7类：角接触球轴承例：7305 BECBM8类：圆柱滚子推力轴承例：81111 TNN类：圆柱滚子轴承第二个字母，有时候第三个字母，用来确定法兰结构，例如： NJ，NU，NUP; 双列或多列圆柱滚子轴承的型号总是以NN开头。

（重点）尺寸系列代号：用于表达相同内径但外径和宽度不同的轴承，见图。

直径系列代号（重点）：超轻（8，9），超特轻（7），特轻(0,1),轻(2),中(3),重(4)宽度系列代号：一般正常宽度为“0”,通常不标注。

但对圆锥滚子轴承(7类)和调心滚子轴承(3类)等类型不能省略“0”例如：6010为轻薄系列，应用于轻载荷、高转速；6210是轻型系列，轻型负荷转速最合理，是应用面最广的类型；6310是中重型系列；6410是重系列，用于重载低速。

中型和中重型应用最广，如各类机械传动部件、中小型电动机、流水线传送带、摩托车等等各种机械设备几乎都有用到这两种类型。

内径代号（重点）：一般情况下轴承内径用轴承内径代号（基本代号的后两位数）×5=内径(mm)，例：轴承6204的内径是04×5=20mm 。

㈠当轴承内径小于20mm轴承608Z，用基本代号‘608’的最后一位8作内径尺寸，轴承608Z的内径为8mm。

轴承型号对照大全（实用！不收藏是个损失）轴承人辛苦了，希望大家能订单不断。

这篇文章是轴承哥花了心血整理出来的一套很齐全的轴承型号对照资料，覆盖了轴承种类林林总总。

而大家只要做的事情除了收藏的同时并将文章分享给身边的好友，帮助到更多的好友，也不枉轴承哥一番心血著作。

今后会更努力发一些精品的轴承文章给大家学习。

▼轴承基本代号构成说明轴承基本代号由轴承类型代号、尺寸系列代号、内径代号构成。

基本代号类型代号尺寸系列代号内径代号例如：6201，6代表类型代号；2：尺寸系列代号；01：内径代号▼轴承类型代号轴承类型代号用数字或字母表示，见下表：代号轴承类型代号轴承类型123456双列角接触球轴承调心球轴承调心滚子轴承和推力调心滚子轴承圆锥滚子轴承双列深沟球轴承推力球轴承深沟球轴承78NUQJ角接触球轴承推力圆柱滚子轴承圆柱滚子轴承双列或多列用字母NN表示外球面球轴承四点接触球轴承▼尺寸系列代号轴承的尺寸系列代号由轴承的宽（高）度系列代号和直径系列代号组合而成。

直径系列指对应同一轴承内径的外径尺寸系列。

分别有7、8、9、0、1、2、3、4、5等外径尺寸依次递增的直径系列。

宽度系列指对应同一轴承直径系列的宽度尺寸系列。

分别有8、0、1、2、3、4、5、6等宽度尺寸依次递增的宽度系列。

推力轴承以高度系列对应于向心轴承的宽度系列，有7、9、1、2等高度尺寸依次递增的四个高度系列。

▼内径代号见下表：轴承内径尺寸内径代号举例0.6到10mm（非整数）用公称内径毫米数直接表示，在基与尺寸系列代号之间用“/”分开深沟球轴承618/2.5内径为2.5mm1到9mm（整数）用公称内径毫米数直接表示，对深沟球轴承及角接触球轴承7，8，9直径系列，内径尺寸系列代号之间用“/”分开深沟球轴承625或618/5内径为5mm10到17mm10mm12mm15mm17mm00010203深沟球轴承 6200内径为10mm20到480mm（22，28，32除外）公称内径除以5的商数，商数为个位数，需在商数左边加“0”，如08这就是那种较常见的表示方法：）调心滚子轴承 23208内径为40mm大于和等于500mm以上以及22，28，32mm用公称内径毫米数直接表示，但在尺寸系列之间用“/”分开调心滚子轴承230/500内径为500mm深沟球轴承 62/22内径为22mm▼SKF轴承补充代号前缀含义SKF轴承型号的前缀主要是用来表示SKF轴承的部件，为避免与其它的型号混淆，通常是将其放在整个SKF轴承型号之前。

推力角接触球轴承参数规格型号表推力角接触球轴承接触角一般为60°常用的推力角接触球轴承一般为双向推力角接触球轴承，主要用于精密机床主轴，一般与双列圆柱滚子轴承一起配合使用，可承受双向轴向载荷，具有精度高，刚性好，温升低，转速高，装拆方便等优点。

双向推力角接触球轴承的发展是要满足机床主轴稳步增长的需求。

双向推力角接触球轴承的特点是可以同时承受径向和轴向载荷的联合载荷，限制轴的两方面的轴向位移。

它是由外圈、内圈、钢球、保持架组成，能在较高的速度下稳定地工作。

安装时应注意，虽然轴承可承受双向轴向载荷，但若一侧有装球缺口时，则应注意不要让主要轴向载荷通过有缺口的一侧沟边。

推力角接触球轴承的精度要比推力球轴承的精度高很多，可承受的转速也高很多，可以作为主轴轴承使用。

双向推力角接触球轴承是分离型结构，一个座圈，两个保持架与数量不少的钢球组件以及两个轴圈和一个内隔圈。

轴承安装后就已经加载预负荷。

一共有三个尺寸系列，234400，234900，234700。

角接触球轴承参数
角接触球轴承（Angular Contact Ball Bearing）的常规尺寸参数包括内径（d）、外径（D）、轴承宽度（B）、接触角（α）、额定动载荷度（Cr）和额定静载荷度（Cor）等。

以下是一些常见的角接触球轴承的参数规格：
1. 7200系列：内径范围从10mm到40mm，接触角为15度。

2. 7300系列：内径范围从10mm到55mm，接触角为40度。

3. 7000系列：内径范围从10mm到80mm，接触角为25度或15度。

4. 71900系列：内径范围从10mm到150mm，接触角为15度或25度。

5. 3200系列：内径范围从10mm到100mm，接触角为32度。

6. 5200系列：内径范围从10mm到100mm，接触角为25度。

轴承的额定动载荷表现了轴承在设计寿命内的承受能力，单位为牛顿（N）。

而额定静载荷则是轴承在不发生裂纹和变形的情况下所能承受的最大负荷。

在选用
角接触球轴承时，需根据实际工作条件综合考虑上述参数，以满足机器设备的传动需求。

具体的角接触球轴承分类及对照型号安昂商城具体的角接触球轴承分类及对照型号角接触球轴承具体分类及型号对照：1、a=15o的角接触球轴承（70000C型）2、a=25o的角接触球轴承（70000AC型）3、a=40o的角接触球轴承（70000B型）4、a=15o的高速密封角接触球轴承（B70000C-2RZ型）5、a=25o的高速密封角接触球轴承（B70000AC-2RZ型）6、a=15o的高速密封角接触陶瓷球轴承（B70000C-2RZ/HQ1型）7、a=25o的高速密封角接触陶瓷球轴承（B70000AC-2RZ/HQ1型）8、背靠背成对双联角接触球轴承［70000C（AC、B）/DB型］9、面靠面成对双联角接触球轴承［70000C（AC、B）/DF型］10、串联成对双联角接触球轴承［70000C（AC、B）/DT型］11、有装球缺口的双列角接触球轴承（0000型a=30o）12、无装球缺口的双列角接触球轴承（0000A型a=30o）13、一面带防尘盖的双列角接触球轴承（0000A-Z型a=30o）14、两面带防尘盖的双列角接触球轴承（0000A-2Z型a=30o）15、一面带密封圈的双列角接触球轴承（0000A-RZ型a=30o）16、两面带密封圈的双列角接触球轴承（0000A-2RZ型a=30o）17、四点接触球轴承（QJ型a=35o）角接触球轴承（Angular Contact Ball Bearings）可同时承受径向负荷和轴向负荷。

能在较高的转速下工作。

接触角越大，轴向承载能力越高。

接触角为径向平面内球和滚道的接触点连线与轴承轴线的垂直线间的角度。

高精度和高速轴承通常取15度接触角。

在轴向力作用下，接触角会增大。

角接触球轴承型号尺寸一、型号尺寸的表示方法角接触球轴承的型号尺寸通常由数字和字母组成。

其中，数字表示轴承的内径、外径和宽度等尺寸，字母表示其他特殊信息。

常见的角接触球轴承型号有如下几种：70、72、73、74、79、32、33等。

这些型号代表了不同的尺寸和结构设计，适用于不同的工况和使用要求。

二、70系列角接触球轴承70系列角接触球轴承是最常见的一类角接触球轴承，其型号尺寸为内径从10mm到220mm，外径从26mm到400mm，宽度从8mm到65mm。

这种轴承承受径向力和轴向力的能力较强，适用于高速、高精度和高刚性要求的机械设备，如主轴支撑、工作头、机床主轴等。

三、72系列角接触球轴承72系列角接触球轴承的型号尺寸与70系列相似，但内径较小，通常为8mm到105mm，外径从22mm到160mm，宽度从7mm到28mm。

这种轴承适用于高速运转的机械设备，如电机、风扇、传动装置等。

由于其内外径相对较小，适用于安装空间有限的场合。

四、73系列角接触球轴承73系列角接触球轴承的型号尺寸与70系列相似，但内径较大，通常为100mm到190mm，外径从215mm到340mm，宽度从45mm到55mm。

这种轴承适用于一些大型的机械设备，如冶金设备、大型推土机等。

其内径较大，能够承受较大的径向和轴向力，具有较高的承载能力。

五、其他型号的角接触球轴承除了70、72、73系列之外，角接触球轴承还有其他一些常见的型号。

例如，74系列角接触球轴承的内径从70mm到220mm，外径从110mm 到340mm，宽度从20mm到56mm，适用于高速转动的机械设备。

79系列角接触球轴承的内径从8mm到240mm，外径从19mm到320mm，宽度从6mm到48mm，适用于高速、高精度的机械设备。

总结起来，角接触球轴承的型号尺寸决定了其适用范围和使用性能。

不同型号的角接触球轴承具有不同的内径、外径和宽度，适用于不同的工况和使用要求。

角接触球轴承型号1. 引言角接触球轴承是一种常用的轴承类型，广泛应用于机械设备中。

不同的角接触球轴承型号具有不同的特点和适用范围。

本文将讨论几种常见的角接触球轴承型号，并介绍它们的特点和应用领域。

2. 51100 系列2.1 特点•51100 系列角接触球轴承是一种单向承受径向和轴向负荷的轴承。

•该系列轴承结构紧凑，可提供高刚度和高运动精度。

•51100 系列轴承具有较低的摩擦和高旋转速度。

2.2 应用领域•51100 系列角接触球轴承广泛应用于各种传动装置和机械设备，如汽车传动系统、工程机械等。

3. 5200 系列3.1 特点•5200 系列角接触球轴承可承受双向径向和轴向负荷。

•该系列轴承具有较高的刚度和耐疲劳强度。

•5200 系列轴承可提供良好的旋转精度和高转速运行。

3.2 应用领域•5200 系列角接触球轴承主要用于机床主轴、风力发电等领域的高速旋转设备。

4. 7000 系列4.1 特点•7000 系列角接触球轴承是一种超高速轴承，可承受高速旋转和高刚度要求。

•该系列轴承采用优化的内部设计和材料，减少摩擦和热量产生。

•7000 系列轴承具有低噪音和高精度的特点。

4.2 应用领域•7000 系列角接触球轴承广泛应用于精密机械及高速设备，如数控机床、精密仪器等。

5. 7200 系列5.1 特点•7200 系列角接触球轴承是一种适用于高速旋转和高负荷条件的轴承。

•该系列轴承结构简单，安装方便，可调整前后间隙。

•7200 系列轴承采用优质钢材和先进的制造工艺。

5.2 应用领域•7200 系列角接触球轴承常用于机床主轴、切削工具、汽车转向系统等领域。

6. 总结本文介绍了几种常见的角接触球轴承型号，包括51100、5200、7000和7200 系列。

每个系列轴承都具有不同的特点和适用领域。

选择合适的角接触球轴承型号对于机械设备的高效运行至关重要。

在选择角接触球轴承时，需要考虑负荷、转速、精度要求等因素，并根据具体应用场景做出合理的选择。
