航空航天产品包装箱技术
要求
RUSER redacted on the night of December 17,2020

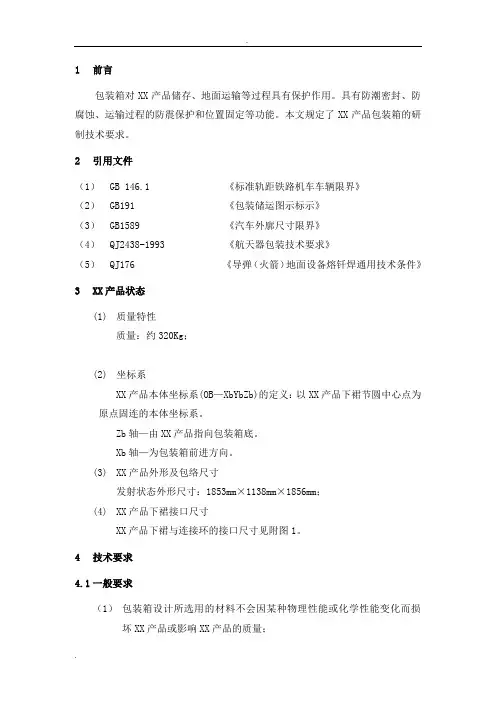

1前言
包装箱对XX产品储存、地面运输等过程具有保护作用。具有防潮密封、防腐蚀、运输过程的防震保护和位置固定等功能。本文规定了XX产品包装箱的研制技术要求。
2引用文件
(1) GB 《标准轨距铁路机车车辆限界》
(2) GB191 《包装储运图示标示》
(3) GB1589 《汽车外廓尺寸限界》
(4) QJ2438-1993 《航天器包装技术要求》
(5) QJ176 《导弹(火箭)地面设备熔钎焊通用技术条件》
3XX产品状态
(1)质量特性
质量:约320Kg;
(2)坐标系
XX产品本体坐标系(OB—XbYbZb)的定义:以XX产品下裙节圆中心点为原点固连的本体坐标系。
Zb轴—由XX产品指向包装箱底。
Xb轴—为包装箱前进方向。
(3)XX产品外形及包络尺寸
发射状态外形尺寸:1853mm×1138mm×1856mm;
(4)XX产品下裙接口尺寸
XX产品下裙与连接环的接口尺寸见附图1。
4技术要求
一般要求
(1)包装箱设计所选用的材料不会因某种物理性能或化学性能变化而损
坏XX产品或影响XX产品的质量;
(2)包装箱设计时其内部尺寸应能满足3节XX产品相关尺寸的要求,同时应考虑变形、箱内设备布局、保温夹层、结构部分、电连接器安装空间等,同时需留有足够的空间安全余量不小于200mm;包装箱的外形尺寸要满足XX运输机、公路运输及铁路运输(平板车)对包装箱外形尺寸的限制要求;
(3)包装箱内部环境洁净度应满足优于10万级;
(4)包装箱应具备温度调节的能力,温度控制系统的要求满足节规定;(5)包装箱应具备湿度调节的能力,保证包装箱内相对湿度满足30%~55%的要求;
(6)包装箱应具有密封性能和压力调节的性能,应具有充、放氮气和安全防护装置。包装箱内部压力在使用过程汇总应始终大于外部气压,包装箱内最大气压不大于3kPa。包装箱经过3kPa的气密性试验,漏气率应满足≤150Pa/24h的要求,包装箱设计时应具有检漏接口;
(7)考虑空运运输的要求,包装箱上需设计气压平衡孔,并带有空气过滤装置。气压平衡孔位置设计上应考虑人员操作方便,气压平衡孔进气方向应避开正对XX产品;
(8)包装箱设计时要有足够的强度、刚度,安全系数的选取参考相关标准规定,在承载XX产品的情况下,箱体最大变形不超过2mm,最大承载要求:不低于1000kg;
(9)外观和标识
a包装箱整体喷涂白漆,外观美观大方;
b侧面上有可拆卸的铭牌,铭牌上刻有包装箱的相关参数(如长宽高、质量、制造方和委托方名称等);
c包装箱底板和XX产品下裙、包装箱箱体的连接处有象限标识;(10)包装箱应具有防尘、防潮和防雨的密封措施,所有接头和接缝处不能有渗漏和进水现象;
(11)接地要求
a箱体内有XX产品专用镀金接地桩,此接地桩通过外接铁链与大地导通,导通电阻小于1Ω;
b包装箱有专用接地线,此接地线通过外接铁链与大地导通,导通电阻小于1Ω;
c包装箱上的所有设备地线与包装箱接点线导通电阻小于1Ω;
(12)绝缘要求
a XX产品接地桩与包装箱之间绝缘,在500V电压下绝缘大于50M
Ω;
b包装箱的供电线和箱体之间绝缘,在500V电压下绝缘大于50MΩ;
c包装箱所有XX产品用插座和振动测试插座与包装箱之间绝缘,在500V电压下绝缘大于50MΩ;
(13)设置下列检测、记录设备:
加速度、温度、湿度、箱内压力。
运输要求
(1)运输要求:满足公路、铁路及航空的运输要求,航空运输优先考虑XX运输机运输;
(2)起吊要求:安全、可靠,能够满足XX运输机货舱内部起吊;
(3)包装箱设计时需预留足够的加固连接点,以满足XX产品公路、铁路及空运时固定使用,并对加固方案进行设计;
(4)包装箱应具有车轮,同时车轮具有机械升降功能,以满足包装箱车间内转运时可以使用车轮,长途运输时可以将车轮升起,使包装箱
底部与运输工具接触;
使用环境要求
包装箱在如下环境中使用,保证包装箱满足技术要求。
a温度:-30℃~45℃;
b湿度:20%~95%。
接口要求
(1)空调设备安装接口:空调内外机的安装位置和可能故障绝不能影响XX产品的安全;
(2)与加速度计的接口:在包装箱与减振支架连接界面及XX产品与包装箱的安装面分别设置4个加速度计的转接接口,便于运输时XX
产品与包装箱安装界面的加速度实时监测;
(3)与XX产品的机械接口:XX产品通过转接环固定于包装箱底架,转接环通过螺钉紧固在底架上。转接环的高度应满足XX产品底板-Z
面安装的单机空间要求。星体底板反面单机布局图见附图2。包装
箱内XX产品安装支架与XX产品下裙连接界面平面度需优于;
(4)与地面牵引设备接口:包装箱设计时应预留地面牵引装置的连接接口,与所选配牵引车接口相适应;
隔震要求
包装箱应具有减震功能,以降低XX产品在运输过程中收到的冲击和振动载荷。XX产品与包装箱的安装面在95%的运输时间内垂直运输方向不大于,水平运输方向不大于,其余时间内允许垂直运输方向到,水平运输方向到。
温度控制系统要求
包装箱应具备温度控制的功能,在外界环境温度-20℃至40℃条件下,包装箱内温度能始终满足(20±10)℃的要求。
温度控制系统主要由温度传感器、以及两台军用空调(内含电加热器)组成。在一般情况下,箱内的温度由空调机组保证。如果在包装箱外界环境很冷时,军用空调系统需能启动加热器以保证XX产品处于合适的温度。
所选用空调应为冷暖两用空调,同时具备以下功能:
(1)具有记忆功能,即断电后能重新启动,并能根据温度高低自动启动与停止;
(2)具有低温启动的功能;
(3)整体抗冲击、抗振动性能要优于普通家用空调;
(4)应将空调的控制面板移到包装箱外壁,面板上应设置有温度显示、温度调节、指示灯等;
(5)空调工作时在包装箱内部不能产生冷凝水。
供电系统
为了在运输过程中,给控制系统和测量系统供电,包装箱应具备独立的供电系统。供电系统需能满足包装箱在运输过程中的参数监控记录系统的正常工作。
此外,包装箱需预留具备市电和发电系统供电的接口,可自由切换市电和外部发电系统。
监视系统要求
包装箱应安置温湿计、气压计、加速度记录仪,以监视箱内温度与湿度、气压及加速度的变化。
加速度监视系统为实时监测系统,同时需配置黑匣子监测系统作为备份。
同时需要为包装箱配置远程监视系统,远程监控USB线长度不小于30m,以满足对包装箱内部状态的远程监视,远程监视终端上应能实时监视包装箱内温度、气压和加速度情况,同时具备检测数据的回放功能。
安全要求
