布局和布线

电路设计流程如何进行电路布局与布线规划电路设计是电子工程中的重要环节，电路布局和布线规划是其中的关键步骤。

正确的电路布局和布线规划能够使电路稳定运行、减少干扰和噪声，并提高电路的可靠性和性能。

本文将介绍电路设计流程中电路布局和布线规划的具体步骤和注意事项。

1. 电路布局电路布局是将电路元件在电路板上合理地摆放的过程，目的是确保信号传输的良好、电路的稳定性和散热效果的优良。

以下是电路布局的步骤：步骤一：分析和理解电路需求。

首先要了解电路所需的功能和性能要求，确定元器件、接口和布局的大致位置，评估电路中各组件的功耗和散热要求。

步骤二：选择基本电路板形状和尺寸。

根据电路的复杂程度和尺寸要求，选择适合的电路板形状和尺寸。

通常有单面板、双面板和多层板等选择。

步骤三：划定电源和地线区域。

将电源线和地线线路规划在电路板上的特定区域，以减少信号干扰和提供稳定的电源。

步骤四：确定信号链路。

根据电路设计要求，确定信号链路的布局，将相关组件相对靠近，减少信号线路长度，提高信号传输的稳定性和抗干扰能力。

步骤五：考虑散热问题。

根据电路元器件的功耗和热散热要求，合理安排散热元件的位置和通风空隙，以保持电路的稳定运行。

步骤六：考虑维护和测试。

合理安排电路板上组件的布局，方便后期的维护和测试，例如标记元件的编号和提供测试点。

2. 布线规划布线规划是将电路元件之间的信号线路连接起来的过程，合理的布线规划可以减少仿真误差和信号干扰，提高电路的性能和可靠性。

以下是布线规划的步骤：步骤一：制定布线策略。

根据电路的复杂度和信号传输要求，制定合适的布线策略，例如单边布线、双边布线或者多层布线等。

步骤二：划分信号和电源地线。

将信号线和电源线进行分离，以减少信号间的相互干扰。

步骤三：避免交叉干扰。

根据信号线的性质，避免交叉布线，尤其是高频和低频信号。

步骤四：平衡信号线长度。

为了减少信号延迟和时钟偏移，应尽量平衡布线中信号线长度，确保信号到达时间的同步性。

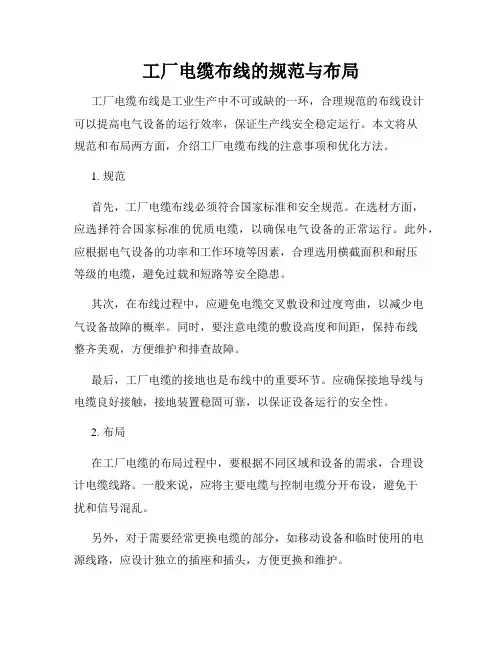

工厂电缆布线的规范与布局工厂电缆布线是工业生产中不可或缺的一环，合理规范的布线设计可以提高电气设备的运行效率，保证生产线安全稳定运行。

本文将从规范和布局两方面，介绍工厂电缆布线的注意事项和优化方法。

1. 规范首先，工厂电缆布线必须符合国家标准和安全规范。

在选材方面，应选择符合国家标准的优质电缆，以确保电气设备的正常运行。

此外，应根据电气设备的功率和工作环境等因素，合理选用横截面积和耐压等级的电缆，避免过载和短路等安全隐患。

其次，在布线过程中，应避免电缆交叉敷设和过度弯曲，以减少电气设备故障的概率。

同时，要注意电缆的敷设高度和间距，保持布线整齐美观，方便维护和排查故障。

最后，工厂电缆的接地也是布线中的重要环节。

应确保接地导线与电缆良好接触，接地装置稳固可靠，以保证设备运行的安全性。

2. 布局在工厂电缆的布局过程中，要根据不同区域和设备的需求，合理设计电缆线路。

一般来说，应将主要电缆与控制电缆分开布设，避免干扰和信号混乱。

另外，对于需要经常更换电缆的部分，如移动设备和临时使用的电源线路，应设计独立的插座和插头，方便更换和维护。

此外，应根据工厂的具体情况，设置合理的电缆通道和标识，方便未来的维护和改造。

在布局过程中，还要考虑到电缆的散热和防护等问题，确保设备的长期稳定运行。

综上所述，工厂电缆布线的规范与布局对于确保电气设备的正常运行至关重要。

只有严格按照国家标准和安全规范进行设计和施工，合理规划电缆线路布局，才能有效提高设备的可靠性和生产效率。

希望以上内容可以为您带来一定帮助。

PCB布局、布线基本规则（PCB）又被称为印刷电路板(Printed Circuit Board)，它可以实现（电子元器件）间的线路连接和功能实现，也是（电源电路）设计中重要的组成部分。

今天就将以本文来介绍PCB板布局布线的基本规则。

元件布局基本规则按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时（数字电路）和（模拟）电路分开;2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围3.5mm(对于M2.5)、4mm(对于M3)内不得贴装（元器件）;卧装电阻、电感(插件)、电解（电容）等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路;元器件的外侧距板边的距离为5mm;贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm;金属壳体元器件和金属件(屏蔽盒等)不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。

定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm;发热元件不能紧邻导线和热敏元件;高热器件要均衡分布;（电源）插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。

特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。

电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔;其它元器件的布置：所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直;10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm);11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。

重要（信号）线不准从插座脚间穿过;12、贴片单边对齐，字符方向一致，封装方向一致;13、有极性的器件在以同一板上的极性标示方向尽量保持一致。

元件基本布线规则1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线;2、电源线尽可能的宽，不应低于18mil;信号线宽不应低于12mil;（cpu）入出线不应低于10mil(或8mil);线间距不低于10mil;3、正常过孔不低于30mil;4、双列直插：焊盘60mil，孔径40mil;1/4W电阻：51*55mil(0805表贴);直插时焊盘62mil，孔径42mil;无极电容：51*55mil(0805表贴);直插时焊盘50mil，孔径28mil;5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。

PCB布局布线要点1.尽量减少线路长度：线路长度过长会导致信号延迟和互相干扰。

在布局时，应尽量将相关信号线放在一起，尽量减少线路的长度。

2.分隔高频和低频信号：高频信号和低频信号在传输特性和干扰问题上有很大差异。

在布线时，应尽量将高频信号和低频信号分开布局，以避免互相干扰。

3.避免信号线和电源线相交：信号线和电源线的交叉会导致互相干扰，产生噪声。

在布线时，应尽量避免信号线和电源线相交。

4.保持信号线的对称布局：对称布局可以使信号线的长度保持一致，从而减少互相干扰。

在布局时，应尽量保持信号线的对称布局。

5.地线的布局：地线是整个电路的共用参考点，它承载着回流电流和抑制噪声的功能。

在布线时，应尽量保持地线的宽度一致，减小回流电流的路径阻抗。

6.电源线的布局：电源线应尽量靠近地线布局，以减小回流电流路径的阻抗。

同时，电源线应避免与信号线相交，以减少互相干扰。

7.信号线与地线的配对布局：在高速传输中，差分信号线的布局对信号的传输质量有很大影响。

应尽量将差分信号线与地线配对布局，以减小信号之间的干扰。

8.规避信号线和边缘的平行布局：信号线和边缘平行布局会导致辐射噪声和电磁干扰。

在布线时，应尽量规避信号线和边缘的平行布局。

9.PCB层次布局：PCB可以分为多个逻辑层次，在布局时应尽量将相关的电路模块放在同一层次上，以减少信号线的跨层穿越。

10.确保足够的间距和间隙：在布线时，应确保信号线之间和信号线与其他元件之间有足够的间距和间隙，以避免互相干扰和产生串扰。

11.使用规范的信号线宽度和间距：信号线宽度和间距的设置直接影响信号传输的质量和速度。

在布线时，应使用规范的信号线宽度和间距，以满足设计要求。

12.使用较好的布线工具和规则检查：在布线过程中，可以使用专业的布线工具和规则检查功能，以提高布线效率和准确性。

总之，PCB布局布线的核心目标是尽量减小信号传输的延迟和干扰，以保证系统的性能和可靠性。

通过合理的布局和布线，可以提高产品的性能和降低故障率。

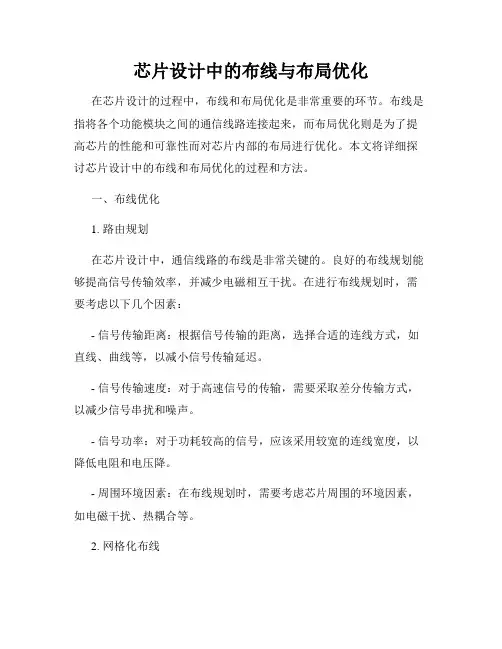

芯片设计中的布线与布局优化在芯片设计的过程中，布线和布局优化是非常重要的环节。

布线是指将各个功能模块之间的通信线路连接起来，而布局优化则是为了提高芯片的性能和可靠性而对芯片内部的布局进行优化。

本文将详细探讨芯片设计中的布线和布局优化的过程和方法。

一、布线优化1. 路由规划在芯片设计中，通信线路的布线是非常关键的。

良好的布线规划能够提高信号传输效率，并减少电磁相互干扰。

在进行布线规划时，需要考虑以下几个因素：- 信号传输距离：根据信号传输的距离，选择合适的连线方式，如直线、曲线等，以减小信号传输延迟。

- 信号传输速度：对于高速信号的传输，需要采取差分传输方式，以减少信号串扰和噪声。

- 信号功率：对于功耗较高的信号，应该采用较宽的连线宽度，以降低电阻和电压降。

- 周围环境因素：在布线规划时，需要考虑芯片周围的环境因素，如电磁干扰、热耦合等。

2. 网格化布线网格化布线是一种常用的布线优化方法。

在网格化布线中，芯片布局被划分为一个个的网格，每个网格内部只包含一个逻辑单元。

网格化布线具有以下优点：- 简化布线路径：网格化布线可以将复杂的布线路径简化为网格内部的连线，减少布线难度。

- 优化布线流程：网格化布线可以按照逻辑单元之间的通信需求进行布线，避免信号干扰和串扰。

- 提高布线效率：网格化布线可以通过合理规划网格大小和网格间的通信线路，提高布线效率。

3. 自动布线工具现代芯片设计中，通常使用自动布线工具来实现布线优化。

自动布线工具可以根据设计规则和约束条件，自动进行布线规划和优化。

通过自动布线工具，可以有效减少人工布线的时间和工作量。

二、布局优化1. 功能模块划分在芯片设计的过程中，需要将整个芯片划分为多个功能模块。

功能模块划分的准则可以根据芯片设计的要求和功能划分的合理性来确定。

在进行功能模块划分时，需要考虑以下因素：- 功能独立性：不同功能模块之间应该具有较高的独立性，以降低模块间的相互影响。

- 模块大小：功能模块的大小应该合理，既要满足功能需求，又要考虑芯片的整体面积。

PCB布局、布线基本原则亚洲电子研发中心 AIDONG 提供一、元件布局基本规则1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开；2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围3.5mm（对于M2.5）、4mm（对于M3）内不得贴装元器件；3. 卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路；4. 元器件的外侧距板边的距离为5mm；5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。

定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。

特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。

电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9. 其它元器件的布置：所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm)；11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。

重要信号线不准从插座脚间穿过；12、贴片单边对齐，字符方向一致，封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。

二、元件布线规则1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线；2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu入出线不应低于10mil（或8mil）；线间距不低于10mil；3、正常过孔不低于30mil；4、双列直插：焊盘60mil，孔径40mil；1/4W电阻： 51*55mil（0805表贴）；直插时焊盘62mil，孔径42mil；无极电容： 51*55mil（0805表贴）；直插时焊盘50mil，孔径28mil；5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。

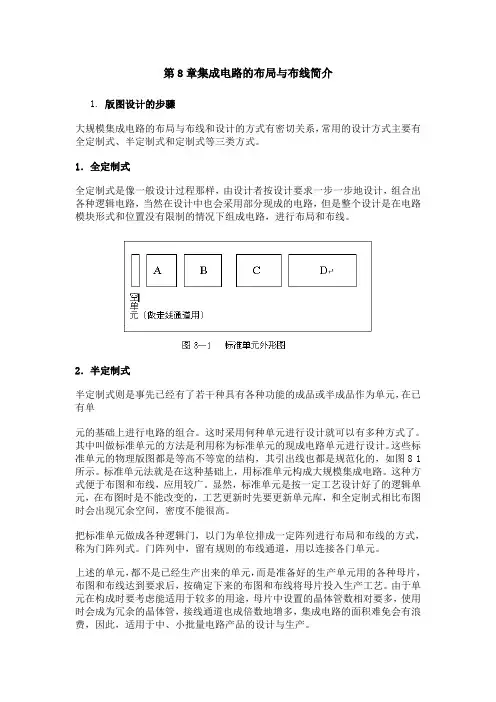

第8章集成电路的布局与布线简介1.版图设计的步骤大规模集成电路的布局与布线和设计的方式有密切关系，常用的设计方式主要有全定制式、半定制式和定制式等三类方式。

1．全定制式全定制式是像一般设计过程那样，由设计者按设计要求一步一步地设计，组合出各种逻辑电路，当然在设计中也会采用部分现成的电路，但是整个设计是在电路模块形式和位置没有限制的情况下组成电路，进行布局和布线。

2．半定制式半定制式则是事先已经有了若干种具有各种功能的成品或半成品作为单元，在已有单元的基础上进行电路的组合。

这时采用何种单元进行设计就可以有多种方式了。

其中叫做标准单元的方法是利用称为标准单元的现成电路单元进行设计。

这些标准单元的物理版图都是等高不等宽的结构，其引出线也都是规范化的，如图8 1所示。

标准单元法就是在这种基础上，用标准单元构成大规模集成电路。

这种方式便于布图和布线，应用较广。

显然，标准单元是按一定工艺设计好了的逻辑单元，在布图时是不能改变的，工艺更新时先要更新单元库，和全定制式相比布图时会出现冗余空间，密度不能很高。

把标准单元做成各种逻辑门，以门为单位排成一定阵列进行布局和布线的方式，称为门阵列式。

门阵列中，留有规则的布线通道，用以连接各门单元。

上述的单元，都不是已经生产出来的单元，而是准备好的生产单元用的各种母片，布图和布线达到要求后，按确定下来的布图和布线将母片投入生产工艺。

由于单元在构成时要考虑能适用于较多的用途，母片中设置的晶体管数相对要多，使用时会成为冗余的晶体管，接线通道也成倍数地增多，集成电路的面积难免会有浪费，因此，适用于中、小批量电路产品的设计与生产。

3．定制方式定制方式的设计是把各种基本逻辑单元事先设计完好，形成独立的功能单元，放在库中存储，设计时调出功能单元组合成各种电路。

这些功能单元也可以是寄存器、算数逻辑单元、存储器等，对形状也没有统一的要求。

这种设计法也叫通用单元法或积木块法。

不同的设计方法有不同的布局与布线要求，相应地，在利用计算机自动设计时需要采取不同的计算方法和程序。

CADENCEPCB设计布局与布线CADENCEPCB设计工具是电子工程师在进行PCB电路板设计时经常使用的软件。

其强大的功能使得设计师可以进行布局和布线，确保电路板的性能和可靠性。

下面将详细介绍CADENCEPCB设计的布局和布线过程。

首先是布局过程。

布局是指在PCB上放置电子元器件和确定它们之间的物理布置。

布局的目标是优化电路板的性能、减小电磁干扰并提供良好的散热。

以下是CADENCEPCB设计中的布局步骤：1.确定布局约束：首先，设计师需要根据电路的要求和特定的应用环境，确定布局的约束条件，如电源分配、信号完整性、热管理等。

这些约束条件将指导接下来的布局和布线过程。

2.放置电子元器件：根据电路图和设计要求，将电子元器件在PCB上进行合理的放置。

重要的因素包括元器件之间的物理距离，信号和电源线的长度和走向，以及避免冲突和干扰的布局。

3.优化布局：在放置元器件之后，设计师需要优化布局，以确保信号完整性。

这包括优化电源和地平面的布置，减小信号线的长度和交叉，并提供良好的散热条件等。

4.电源和地平面设计：在布局过程中，需要合理设计电源和地平面，以提供足够的电源稳定性和地电流供应。

这需要将电源和地线走线得当，并采用合适的电容和电感等元件进行滤波和终端处理。

接下来是布线过程。

布线是指设计师将电子元器件之间的连线进行优化和优化，以确保信号的完整性、最小化电磁干扰并满足设计约束条件。

以下是CADENCEPCB设计中的布线步骤：1.设计路由规则：在进行布线之前，设计师需要制定一个路由规则，包括最小线宽和线间距、阻抗控制、信号类型和电源线与地线的关系等。

这些规则将指导后续的布线过程。

2.自动布线：CADENCEPCB设计工具提供了自动布线工具，可以根据预先设定的规则和优化目标，自动生成布线方案。

设计师可以根据需要进行调整和优化。

3.手动布线：对于一些复杂的板线、高速信号或特殊需求，手动布线是必要的。

对于这些情况，设计师需要手动布线，根据设计约束和优化目标，确定线路的走向和走线方式，并避免冲突和干扰。

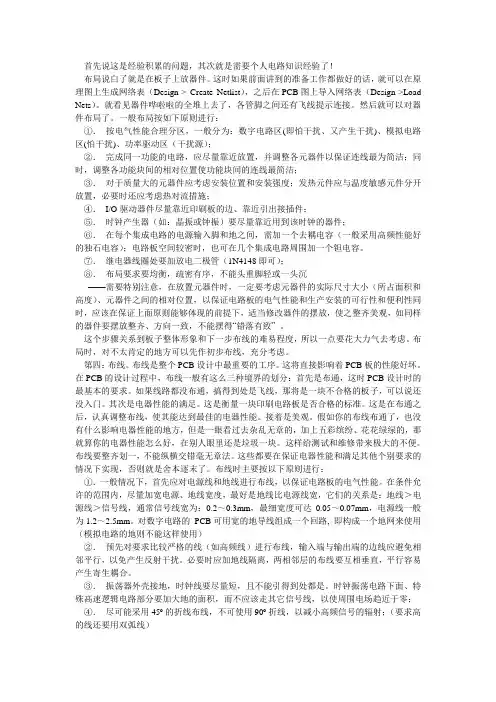

首先说这是经验积累的问题，其次就是需要个人电路知识经验了！布局说白了就是在板子上放器件。

这时如果前面讲到的准备工作都做好的话，就可以在原理图上生成网络表（Design-> Create Netlist），之后在PCB图上导入网络表（Design->Load Nets）。

就看见器件哗啦啦的全堆上去了，各管脚之间还有飞线提示连接。

然后就可以对器件布局了。

一般布局按如下原则进行：①．按电气性能合理分区，一般分为：数字电路区(即怕干扰、又产生干扰)、模拟电路区(怕干扰)、功率驱动区（干扰源）；②．完成同一功能的电路，应尽量靠近放置，并调整各元器件以保证连线最为简洁；同时，调整各功能块间的相对位置使功能块间的连线最简洁；③．对于质量大的元器件应考虑安装位置和安装强度；发热元件应与温度敏感元件分开放置，必要时还应考虑热对流措施；④．I/O驱动器件尽量靠近印刷板的边、靠近引出接插件；⑤．时钟产生器（如：晶振或钟振）要尽量靠近用到该时钟的器件；⑥．在每个集成电路的电源输入脚和地之间，需加一个去耦电容（一般采用高频性能好的独石电容）；电路板空间较密时，也可在几个集成电路周围加一个钽电容。

⑦．继电器线圈处要加放电二极管（1N4148即可）；⑧．布局要求要均衡，疏密有序，不能头重脚轻或一头沉——需要特别注意，在放置元器件时，一定要考虑元器件的实际尺寸大小（所占面积和高度）、元器件之间的相对位置，以保证电路板的电气性能和生产安装的可行性和便利性同时，应该在保证上面原则能够体现的前提下，适当修改器件的摆放，使之整齐美观，如同样的器件要摆放整齐、方向一致，不能摆得“错落有致” 。

这个步骤关系到板子整体形象和下一步布线的难易程度，所以一点要花大力气去考虑。

布局时，对不太肯定的地方可以先作初步布线，充分考虑。

第四：布线。

布线是整个PCB设计中最重要的工序。

这将直接影响着PCB板的性能好坏。

在PCB的设计过程中，布线一般有这么三种境界的划分：首先是布通，这时PCB设计时的最基本的要求。

PCB布线与布局优化技巧在电子设备的设计中，PCB（Printed Circuit Board，印刷电路板）的布线与布局对于整个电路性能和稳定性起着至关重要的作用。

优秀的PCB布线与布局可以提高电路的抗干扰能力、信号完整性和性能稳定性。

下面就介绍一些PCB布线与布局优化技巧，帮助设计师提高产品质量和性能。

1. 分割电源平面：在PCB设计中，将电源平面分割成多个部分可以减少信号干扰及电磁辐射。

分割电源平面时，需要注意将模拟和数字电源分开，避免互相干扰。

通过合理设置分割线路，可以降低信号交叉干扰，提高信噪比。

2. 最短路径布线：尽量保持布线路径短，减少信号传输的延迟和损耗。

在选取布线路径时，应避免走线交叉、绕线等现象，以确保信号传输的稳定性和可靠性。

布线时还需考虑信号走线的方向，避免信号环路和共模噪声的产生。

3. 差分信号布线：对于高速信号线，尤其是差分信号线，需要特别注意其布线。

差分信号线的长度要尽量保持一致，以减少信号失真和串扰。

此外，差分信号线应在布线过程中尽量保持相邻，以减小信号传输的时间差。

4. 阻抗匹配：在PCB设计中，特别是在高频电路中，阻抗匹配是非常重要的。

正确设计差分对地、微带线、板厚等参数，以保证信号传输的稳定性和准确性。

利用阻抗匹配技术可以尽量减小信号的反射和衰减，提高信号完整性。

5. 地线布线：地线布线是PCB设计中的关键环节。

要尽量减小地线回路面积，避免干扰信号传输。

将地线设置为宽带，减小地线阻抗，提高地线的导电性。

另外，地线布线还要尽量与信号走线相互垂直，避免共模干扰。

6. 噪声隔离：在PCB布局设计中，要将噪声源与敏感信号源隔离开来，以减少噪声对信号的影响。

在设计布局时，可以使用屏蔽罩、滤波器等措施来隔离噪声源，确保信号传输的稳定性和准确性。

7. 确保热量散发：在PCB布局设计中，要考虑电路元件的散热问题。

合理安排元件的位置，保证元件之间的通风通道畅通，以便排出热量。

在布局时应注意避免高功率元件集中布局，以减小热量聚集的风险。

印制电路板的元器件布局和布线原则摘要: 印制电路板的元器件布局和布线的正确结构设计,是决定电子作品能否可靠工作的一个关键因素.本文详细介绍了印制电路板的元器件布局和布线原则。

印制电路板的元器件布局和布线的正确结构设计,是决定电子作品能否可靠工作的一个关键因素.本文详细介绍了印制电路板的元器件布局和布线原则。

元器件的布局原则在印制电路板的排版设计中，元器件的布局至关重要，它决定了板面的整齐美观程度和印制导线的长短与数量，对整机的可靠性也有一定的影响。

布设元器件时应遵循以下几个原则：1)在通常情况下，所有元器件均应布置在印制电路板的一面。

对于单面印制电路板，元器件只能安装在没有印制电路的一面；对于双面印制电路板，元器件也应安装在印制电路板的一面；如果需要绝缘，可在元器件与印制电路板之间垫绝缘薄膜或元器件与印制电路板之间留有1~2mm 的间隙。

在条件允许的情况下，尽量使元器件在整个板面上分布均匀、疏密一致。

PCB 地线分割2)在保证电气性能的前提下，元器件应相互平行或垂直排列，以求整齐、美观。

3)重而大的元器件，尽量安置在印制电路板上紧靠固定端的位置，并降低重心，以提高机械强度和耐振动、耐冲击能力，减少印制电路板的负荷和变形。

4)发热元器件应优先安排在有利于散热的位置，必要时可单独安装散热器，以降低和减少对邻近元器件的影响。

对热敏感的元器件应远离高温区。

5)对电磁感应较灵敏的元器件和电磁辐射较强的元器件在布局时应避免它们之间相互影响。

印制导线的布线原则元器件布局完成后，就可以根据电路原理图安排和绘制各元器件的连接线，即印制导线的布线设计。

布线对整机的电气性能影响较大，其原则如下：1)公共地线一般布置在印制电路板的最边缘，既便于印制电路板安装在机架上，也便于与机架地相连接。

电源、滤波等低频直流导线和元器件靠边缘布置，高频元器件及导线布置在印制电路板的中间，以减少它们对地线和机壳的分布电容。

2)印制导线与印制电路板的边缘应留有一定的距离（不小于板厚），这不仅便于安装导轨和进行机械加工，还提高了绝缘性能。

PCB板布局原则布线技巧一、布局原则：1.功能分区：将电路按照其功能划分为若干区域，不同功能的电路相互隔离，减少相互干扰。

2.信号流向：在布局过程中应保持信号流向规则和简洁，避免交叉干扰。

3.重要元件位置：将较重要的元件、信号线和电源线放置在核心区域，以提高系统的可靠性和抗干扰能力。

4.散热考虑：将产热较大的元件、散热器等布局在较为开阔的地方，利于散热，避免过热导致不正常工作。

5.地线布局：地线的布局和连通应该注意短、宽、粗、低阻、尽可能铺满PCB板的底层，减少环路面积，避免回流信号干扰。

二、布线技巧：1.差分信号布线：对于高速传输的差分信号（如USB、HDMI等），应采用相对的布线方式，尽量保持两条信号线的长度、路径和靠近程度等因素相等。

2.信号线长度控制：对于高速信号线，要控制传输时间差，避免信号的串扰，可以采用长度相等的原则，对多个信号线进行匹配。

3.距离和屏蔽：信号线之间应保持一定的距离，减少串扰。

对于敏感信号线，可以采用屏蔽，如使用屏蔽线或者地层或电源面直接作为屏蔽。

4.平面分布布线：将电路面分布在PCB板的一面，减少控制层（可减少电磁干扰），易于维护。

对于比较大的PCB板，可以将电路分布在多层结构中，减小板子尺寸。

5.电源线和地线：电源线和地线尽量粗而宽，以降低线路阻抗和电压降。

同时，尽量减少电源线和地线与其它信号线的交叉和共面长度，减小可能的电磁干扰。

6.设备端口布局：对于外部设备接口，宜以一边和一角为原则，将各种本机接口尽量分布在同一区域，以保持可维护性和布局的简洁性。

7.组件布局：对于IC和器件的布局，可以按照电路的工作顺序、重要程度和电路结构等因素综合考虑，优先放置重要元件，如主控芯片、存储器等。

三、布局规则：1.尽量缩短信号线的长度，减少信号传输的延迟和串扰。

2.尽量减小信号线的面积，减少对周围信号的干扰。

3.尽量采用四方对称布线，减少线路不平衡引起的干扰。

4.尽量降低线路阻抗，提高信号的传输质量。

PCB设计布局规则1. 根据结构图设置板框尺寸，按结构要素布置安装孔、接插件等需要定位的器件，并给这些器件赋予不可移动属性。

按工艺设计规范的要求进行尺寸标注。

2. 根据结构图和生产加工时所须的夹持边设置印制板的禁止布线区、禁止布局区域。

根据某些元件的特殊要求，设置禁止布线区。

3. 综合考虑PCB性能和加工的效率选择加工流程。

加工工艺的优选顺序为：元件面单面贴装--元件面贴、插混装（元件面插装焊接面贴装一次波峰成型）--双面贴装--元件面贴插混装、焊接面贴装。

4.布局操作的基本原则A. 遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局．B. 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件．C. 布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短;高电压、大电流信号与小电流，低电压的弱信号完全分开;模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分．D. 相同结构电路部分，尽可能采用“对称式”标准布局；E. 按照均匀分布、重心平衡、版面美观的标准优化布局；F. 器件布局栅格的设置，一般IC器件布局时，栅格应为50--100 mil,小型表面安装器件，如表面贴装元件布局时，栅格设置应不少于25mil。

G. 如有特殊布局要求，应双方沟通后确定。

5. 同类型插装元器件在X或Y方向上应朝一个方向放置。

同一种类型的有极性分立元件也要力争在X或Y方向上保持一致，便于生产和检验。

6. 发热元件要一般应均匀分布，以利于单板和整机的散热，除温度检测元件以外的温度敏感器件应远离发热量大的元器件。

7. 元器件的排列要便于调试和维修，亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间。

8. 需用波峰焊工艺生产的单板，其紧固件安装孔和定位孔都应为非金属化孔。

当安装孔需要接地时, 应采用分布接地小孔的方式与地平面连接。

9. 焊接面的贴装元件采用波峰焊接生产工艺时，阻、容件轴向要与波峰焊传送方向垂直，阻排及SOP（PIN间距大于等于1.27mm）元器件轴向与传送方向平行；PIN间距小于1.27mm（50mil)的IC、SOJ、PLCC、QFP等有源元件避免用波峰焊焊接。

布局布线的概念布局布线是指在电子设计过程中，将电路元件、器件和线路系统合理地安排在电路板上，以满足电路功能的要求，并使电路具有良好的性能和可靠性。

它包括两个重要的环节，即电路布局和线路布线。

电路布局是在电路板上合理安排元件的位置和布局，以满足电路的功能要求。

通过合理的布局，可以减小电路之间的互相干扰，提高电路的可靠性和性能。

电路布局的主要目的是将电路元件、器件和线路系统等在电路板上有序地排布，并满足电路的功能要求，同时考虑到制造工艺、维修和散热等因素。

在电路布局中，首先需要确定电路板的大小和形状，这取决于电路的复杂性和所需的线路密度。

然后，根据电路的功能要求，将电路元件和器件放置在电路板上。

这包括选择元件的安装方向、确定元件之间的距离和位置等。

在进行元件放置时，需要考虑到电路元件之间的连接关系，以及电路板上可能存在的模拟和数字信号干扰。

在选择元件位置时，需要避免元件之间的电磁互相干扰，尽量使元件之间的电路路径保持短距离和直线状态。

此外，还需要考虑到电路板上元件的散热问题。

由于电路工作时会产生一定量的热量，如果不能有效地散热，可能会导致元件温度过高，进而影响电路的可靠性和寿命。

因此，需要合理地安排元件的布局，利用电路板的散热设计，使热量能够迅速地散发出去。

线路布线是指将电路中的信号线、电源线和地线等连接起来。

线路布线的目标是最小化电路上信号传输的路径和干扰，以确保电路具有良好的性能和稳定性。

在进行线路布线时，需要考虑到信号传输的速度、干扰抑制、电气特性和阻抗匹配等因素。

线路布线主要包括信号线的布线和电源线、地线的布线。

信号线的布线需要避开功率线和高频线，以减小互相干扰。

同时，还需要根据信号的速度和频率选择合适的线宽和间距，以确保传输的信号质量。

电源线和地线的布线需要注意避开敏感信号线，同时保持足够的电流容量和低阻抗。

在进行线路布线时，还需要遵循布线规范和原则，如尽量使用直线路径、不交叉布线、匹配线宽等，以提高信号的稳定性和可靠性。

电路的走线布局方法
电路的走线布局方法可以分为以下几种：
1. 点对点布线法：这是最基本的布线方法，将电路板上各个元器件的引脚连接在一起，形成点对点的连线。

这种方法简单易行，但是布线比较混乱，不利于维护和故障排查。

2. 矩阵式布线法：将电路板分成一定大小的网格，将元器件引脚连接在网格上的节点上，然后在网格之间进行连线。

这种方法比点对点布线法更整齐，但是需要进行精确的规划和设计。

3. 线束式布线法：将元器件按照功能划分成不同的线束，每个线束内部进行连线，然后再将不同的线束进行连接。

这种方法可以减少线路交叉，使布线更加简洁。

4. 自动布线法：使用计算机辅助设计（CAD）软件进行自动布线。

这种方法可以快速完成布线，但是需要进行精确的规划和设置，同时软件的算法也需要不断优化。

以上是电路的几种常见走线布局方法，选择不同的方法需要根据具体的电路设计和需求进行判断和选择。

工厂电缆布线的规范与布局电力是工厂正常运作的基础，而电缆布线的规范与布局对于工厂的电力系统运行和安全具有十分重要的影响。

本文将从规范布线的必要性、布线原则、布线方式和常见问题及解决方法等方面进行论述，旨在为工厂电缆布线提供一些参考指导。

一、规范布线的必要性工厂作为一个密集的电器设备聚集地，如果电缆布线不规范，将会带来很多问题。

首先，不规范的布线会增加火灾等安全隐患的风险，给工人和设备安全带来威胁；其次，布线混乱会增加电缆故障的可能性，给维修和保养带来麻烦；最后，不规范的布线还会导致电力传输效率降低，造成能源浪费。

因此，规范布线对于确保工厂电力系统的正常、高效、安全运行具有重要意义。

二、布线原则1. 合理布局合理布局是电缆布线的首要原则。

布线应遵循设备接入方便、维修便利、电缆长度合理、电磁干扰最小等原则。

根据工厂的实际情况，可以将电缆按照功能和重要性进行分类，进行分区域布线，并合理设置通道和放置走线槽。

2. 保持距离不同种类的电缆之间应保持一定的安全距离，避免因互相干扰导致电缆性能下降或故障发生。

特别是在高电压和低电压电缆之间应保持足够的距离，并采取屏蔽措施以防止电磁干扰。

3. 适当标识对于布线中的每条电缆，应进行适当的标识，以便于维修和检查。

标识应包括电缆编号、功能、起始位置和终止位置等信息，同时还可以使用颜色标识来区分不同类型的电缆。

4. 防护措施电缆在布线中易受到物理、化学和机械损害，因此需要合理的防护措施。

可以使用护套管或走线槽来保护电缆，同时还应加固和保护电缆的接头处，防止接头松动和脱落。

三、布线方式1. 单级布线单级布线是将所有设备连接到一个中心柜或终端柜上，再进行分配和控制。

这种布线方式适用于规模较小的工厂，其优点是布线简单、维护方便。

但是，单级布线的容错率较低，一旦中心柜或终端柜出现故障，整个布线系统将受到影响。

2. 分级布线分级布线是将设备分成不同等级，每个等级都有相应的柜子或面板进行分布。

PCB布局布线的一些规则一、布局元器件布局的10条规则：1. 遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局．2. 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件．3. 元器件的排列要便于调试和维修，亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间。

4. 相同结构电路部分，尽可能采用“对称式”标准布局；5. 按照均匀分布、重心平衡、版面美观的标准优化布局；6. 同类型插装元器件在X或Y方向上应朝一个方向放置。

同一种类型的有极性分立元件也要力争在X或Y方向上保持一致，便于生产和检验。

7. 发热元件要一般应均匀分布，以利于单板和整机的散热，除温度检测元件以外的温度敏感器件应远离发热量大的元器件。

8. 布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短；高电压、大电流信号与小电流，低电压的弱信号完全分开；模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分。

9、去偶电容的布局要尽量靠近IC的电源管脚，并使之与电源和地之间形成的回路最短。

10、元件布局时,应适当考虑使用同一种电源的器件尽量放在一起, 以便于将来的电源分隔。

二、布线（1）布线优先次序键信号线优先：摸拟小信号、高速信号、时钟信号和同步信号等关键信号优先布线密度优先原则：从单板上连接关系最复杂的器件着手布线。

从单板上连线最密集的区域开始布线注意点：a、尽量为时钟信号、高频信号、敏感信号等关键信号提供专门的布线层，并保证其最小的回路面积。

必要时应采取手工优先布线、屏蔽和加大安全间距等方法。

保证信号质量。

b、电源层和地层之间的EMC环境较差，应避免布置对干扰敏感的信号。

c、有阻抗控制要求的网络应尽量按线长线宽要求布线。

（2）四种具体走线方式1 、时钟的布线：时钟线是对EMC 影响最大的因素之一。

在时钟线上应少打过孔，尽量避免和其它信号线并行走线，且应远离一般信号线，避免对信号线的干扰。
