输电线路杆塔课程设计
- 格式:doc
- 大小:792.00 KB
- 文档页数:20
三峡大学电气与新能源学院课程设计说明书学期:专业:输电线路工程课程名称:输电杆塔及基础设计班级学号:姓名:指导老师:《输电杆塔设计》课程设计任务书一、设计题目:110KV门型直线电杆设计(自立式带叉梁)二、设计参数:电压等级:110kV避雷线型号:GJ一35电杆锥度:1/75电杆根部埋深:3m顶径:270mm气象条件:Ⅳ级绝缘子:7片×一4.5地质条件:粘土,γs=16 kN/m3,α=20°,β=30°,三、设计成果要求:1.设计说明书一份(1.5万字,含设计说明书插图)2.图纸若干(1)电杆尺寸布置图(2)电气间隙效验图(2)正常运行情况下的抵抗弯矩图(3)事故时的弯矩图目录一、整理设计用相关数据 (1)1 任务书参数 (1)2 气象条件列表 (1)3 导线LGJ-150/35相关参数表 (1)4 导线比载计算 (1)5 地线相关参数 (3)6 地线比载计算 (3)7 绝缘子串和金选择 (3)8 地质条件 (4)9 杆塔结构及材料 (4)二、电杆外形尺寸的确定 (4)1 杆的呼称高度 (4)2 导线水平距离 (5)3 间隙圆校验 (5)4 地线支架高度确定 (6)5 杆塔总高度 (7)三、杆塔荷载计算 (7)1 标准荷载 (7)2 设计荷载 (9)四、电杆杆柱的强度验算及配筋计算 (11)1 配筋计算 (11)2 主杆弯矩计算 (11)3 事故情况下的弯矩计算 (12)4 裂缝计算 (13)5 单吊点起吊受力计算 (13)五、基础设计 (14)1 土壤特性 (14)2 抗压承载力计算 (15)3 底盘强度计算 (15)八、参考文献 (16)九、附图附图1尺寸布置图 (17)附图2间隙圆校验图 (18)附图3正常运行最大风情况下的抵抗弯矩图 (19)附图4事故时弯矩图 (20)m MPa /1087.65310)75.117512.36()0,5(333--⨯=⨯+=γ)/(1012.5361062.1810665.89.267610)0,0(3331m MPa Aqg ---⨯=⨯⨯=⨯=γ)/(1075.117102.6181)5.517(5728.27)0,5(332m MPa --⨯=⨯+⨯=γ)/(10625.0),0(324m MPa Av d v sc f -⨯=μαγmMpa /1024.66102.618110.5171.10.1625.0)10,0(3324--⨯=⨯⨯⨯⨯⨯=γm Mpa /1079.111102.618115.5171.175.0625.0)15,0(3324--⨯=⨯⨯⨯⨯⨯=γ一、 整理设计用相关数据1、任务书所给参数:2、 气象条件列表:3、 根据任务书提供导线LGJ-150/35的参数,(参考书二)整理后列下表:4、 计算导线的比载: (1)导线的自重比载:(2)冰重比载:(3)垂直总比载:(4) 无冰风压比载:假设风向垂直于线路方向0.1v 110;190sin ,90==︒==c K βθθ线路可以得出下式:1) 外过电压,安装有风:v=10m/s, f α=1.0,sc μ=1.12) 内过电压 v=15m/s, f α=0.75,sc μ=1.1m Mpa /102.19351062.18125.5171.185.0625.0)25,0(3324--⨯=⨯⨯⨯⨯⨯=γm Mpa /1056.225102.618125.5171.161.0625.0)25,0(3324--⨯=⨯⨯⨯⨯⨯=γm Mpa /1056.311102.618110)52.517(2.10.1625.0)10,5(3325--⨯=⨯⨯⨯+⨯⨯⨯=γ3) 最大风速 v=25m/s,设计强度时,f α=0.85,sc μ=1.14)最大风速 v=25m/s,计算风偏时,f α=0.61,sc μ=1.1(5)覆冰风压比载计算: v=10m/s,计算强度和强度时,f α=1.0,sc μ=1.2 (6)无冰综合比载1) 外过电压,安装有风:m Mpa v /10108.3710624.6512.3600,0)10,0(332224216--⨯=⨯+=+=),()(γγγ 2) 内过电压 :m Mpa /1015.8381079.111512.36)15,0(33226--⨯=⨯+=γ3) 最大风速计算强度时:m Mpa /10711.501092.135512.36)25,0(33226--⨯=⨯+=γ4)最大风速计算风偏时:m Mpa /1096.3441056.225512.36)25,0(33226--⨯=⨯+=γ(7)覆冰综合比载:m Mpa /1075.8541056.31187.65310,50,5)10,5(332225237--⨯=⨯+=+=)()(γγγ 将有用比载计算结果列表:表 4 - 2 单位:5、计算比值0/σγ,将计算的结果列入下表:由于最大风速和覆冰有风比载和气温都相同,故比载小的不起控制作用。
输电杆塔及基础设计随着电气设备的普及和城市化进程的加速,越来越多的电力输电线路需要建设。
因此,输电杆塔的设计成为了一项十分重要的工程项目,它关系到整个电力工程的安全可靠性。
本文将从输电杆塔及基础设计的角度出发,详细介绍输电杆塔的设计过程、设计要点和设计流程。
一、设计过程设计输电杆塔的过程是一个复杂的系统工程,需要结合选址、材料、制造、运输、安装等多方面因素,完成电力工程的目标。
其主要分为以下几个阶段:1、需求分析需求分析是设计输电杆塔的第一步。
在需求分析的过程中,需要将客户的需求和电力工程的技术要求进行整合分析,并确定产生设计的根本基础。
这一步非常重要,因为整个设计的方向和目标都将从这里开始确定。
2、设计方案制定依据需求分析所得的结果,确定输电杆塔的功能、特点、结构,设计出合理的方案,并进行若干方案比较,确定最佳的设计方案。
3、材料选用由于输电杆塔需要承受较大的风、雨、火等外力,所以材料的选择必须充分考虑材料的强度、抗腐蚀性等因素。
常用的材料有钢、混凝土等。
4、制造与加工制造与加工是设计过程中的一个非常重要的环节。
这个环节的主要目的是根据设计方案制造出质量稳定、可靠耐用的输电杆塔。
5、运输输电杆塔通常是由运输车辆运送到工程现场。
因此,运输过程必须充分考虑安全和稳定性,保证输电杆塔到达现场时不会损坏或变形。
6、安装输电杆塔的安装是一个非常关键的步骤,需要注意保证安全、稳定和可靠性。
需要按照设计方案固定杆塔,将配件正确安装在杆塔上,并对输电线路进行必要的检测和测试。
二、设计要点设计输电杆塔时,需要充分考虑以下要点,以确保输电杆塔在使用过程中能够正常工作。
1、结构设计输电杆塔需要在承受外部力的情况下,保持结构的稳定性和安全性。
因此,在设计中需要合理设置杆塔的支撑点和配重点,并根据输电线路的需求,设计合理的杆塔结构。
2、设计荷载输电杆塔需要承受如风、雨、火等自然因素的力量,因此在设计中,需要考虑实际情况下的荷载。

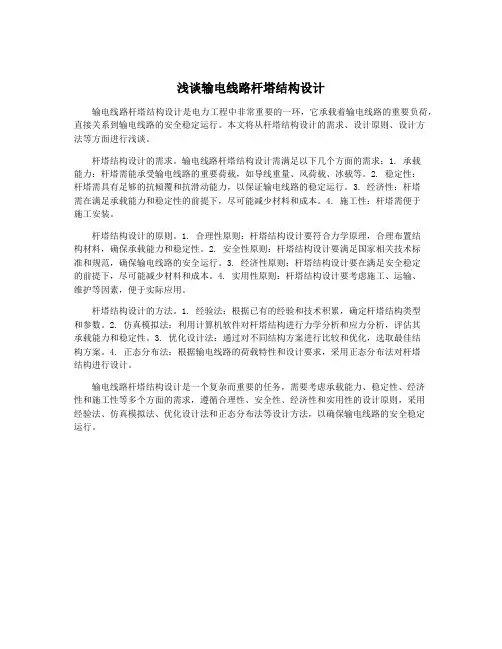

浅谈输电线路杆塔结构设计输电线路杆塔结构设计是电力工程中非常重要的一环,它承载着输电线路的重要负荷,直接关系到输电线路的安全稳定运行。
本文将从杆塔结构设计的需求、设计原则、设计方法等方面进行浅谈。
杆塔结构设计的需求。
输电线路杆塔结构设计需满足以下几个方面的需求:1. 承载能力:杆塔需能承受输电线路的重要荷载,如导线重量、风荷载、冰载等。
2. 稳定性:杆塔需具有足够的抗倾覆和抗滑动能力,以保证输电线路的稳定运行。
3. 经济性:杆塔需在满足承载能力和稳定性的前提下,尽可能减少材料和成本。
4. 施工性:杆塔需便于施工安装。
杆塔结构设计的原则。
1. 合理性原则:杆塔结构设计要符合力学原理,合理布置结构材料,确保承载能力和稳定性。
2. 安全性原则:杆塔结构设计要满足国家相关技术标准和规范,确保输电线路的安全运行。
3. 经济性原则:杆塔结构设计要在满足安全稳定的前提下,尽可能减少材料和成本。
4. 实用性原则:杆塔结构设计要考虑施工、运输、维护等因素,便于实际应用。
杆塔结构设计的方法。
1. 经验法:根据已有的经验和技术积累,确定杆塔结构类型和参数。
2. 仿真模拟法:利用计算机软件对杆塔结构进行力学分析和应力分析,评估其承载能力和稳定性。
3. 优化设计法:通过对不同结构方案进行比较和优化,选取最佳结构方案。
4. 正态分布法:根据输电线路的荷载特性和设计要求,采用正态分布法对杆塔结构进行设计。
输电线路杆塔结构设计是一个复杂而重要的任务,需要考虑承载能力、稳定性、经济性和施工性等多个方面的需求,遵循合理性、安全性、经济性和实用性的设计原则,采用经验法、仿真模拟法、优化设计法和正态分布法等设计方法,以确保输电线路的安全稳定运行。

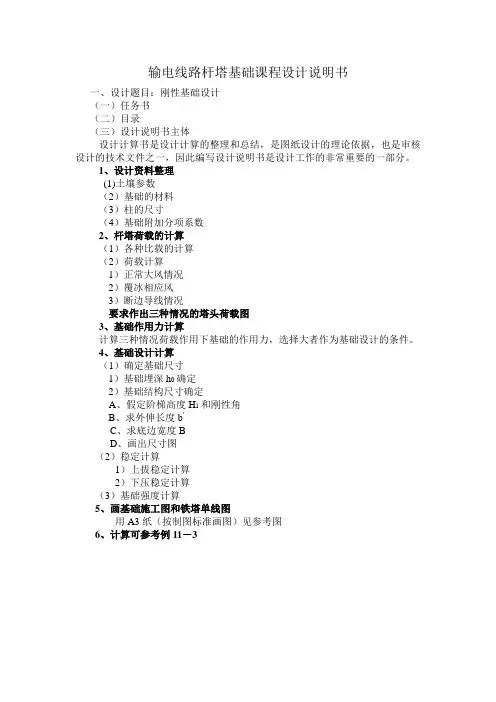

输电线路杆塔基础课程设计说明书一、设计题目:刚性基础设计(一)任务书(二)目录(三)设计说明书主体设计计算书是设计计算的整理和总结,是图纸设计的理论依据,也是审核设计的技术文件之一,因此编写设计说明书是设计工作的非常重要的一部分。
1、设计资料整理(1)土壤参数(2)基础的材料(3)柱的尺寸(4)基础附加分项系数2、杆塔荷载的计算(1)各种比载的计算(2)荷载计算1)正常大风情况2)覆冰相应风3)断边导线情况要求作出三种情况的塔头荷载图3、基础作用力计算计算三种情况荷载作用下基础的作用力,选择大者作为基础设计的条件。
4、基础设计计算(1)确定基础尺寸1)基础埋深h0确定2)基础结构尺寸确定A、假定阶梯高度H1和刚性角B、求外伸长度b'C、求底边宽度BD、画出尺寸图(2)稳定计算1)上拔稳定计算2)下压稳定计算(3)基础强度计算5、画基础施工图和铁塔单线图用A3纸(按制图标准画图)见参考图6、计算可参考例11-3《输电杆塔及基础设计》课程设计任务书一、设计的目的。
《输电杆塔及基础设计》课是输电线路专业重要的专业课之一,《输电杆塔及基础设计》课程设计是本门课程教学环节中的重要组成部分。
通过课程设计,使学生能系统学习和掌握本门课程中所学的内容,并且能将其它有关先修课程(如材料力学、结构力学、砼结构,线路设计基础、电气技术)等的理论知识在实际的设计工作中得以综合地运用;通过课程设计,能使学生熟悉并掌握如何应用有关资料、手册、规范等,从设计中获得一个工程技术人员设计方面的基本技能;课程设计也是培养和提高学生独立思考、分析问题和解决问题的能力。
二、设计题目钢筋混凝土刚性基础设计三、设计参数直线型杆塔:Z1-12铁塔(单线图见资料,铁塔总重56816N,铁塔侧面塔头顶宽度为400mm)电压等级:110kV绝缘子: 7片×-4.5地质条件:粘土,塑性指标I L=0.25,空隙比e=0.7基础柱的尺寸:600mm×600mm1.荷载计算(正常情况Ⅰ、Ⅱ,断边导线三种情况)2.计算基础作用力(三种情况)3.基础结构尺寸设计4.计算内容(1)上拔稳定计算(2)下压稳定计算(3)基础强度计算五、设计要求1.计算说明书一份(1万字左右)2.图纸2张(1)铁塔单线图(2)基础加工图1、设计资料整理1)土壤参数地质条件:粘土,液性指标IL=0.5,空隙比e=0.7查附表15-6得,此土为硬塑(0<IL=0.25≤0.25)查表11-2得,土的内摩擦角β=20°,土的上拔角α=25°,土的压力系数m=63kN/m3,土的计算容重γS =17kN/m3 ,土的承载力特征值fa=295kN/m22)基础的材料混凝土采用C20,钢筋采用HPB235,基础型式:为阶梯刚性基础,3)柱的尺寸基础柱子段尺寸为a1=600×600mm4)基础附加分项系数查表11-1得基础附加分项系数γf=0.92、杆塔荷载标准值的计算2.1 杆塔的相关信息参数直线型杆塔:Z1-12铁塔(铁塔总重56816N,铁塔侧面塔头顶宽度为400mm);电压等级:110kV ;绝缘子:7片×-4.5;气象条件:Ⅲ;水平档距:500m;假设地线金具重力为90N;绝缘子和金具重力为520N;2.2各种比载的计算(1)其计算过程如下:导线的自重比载γ1D (0,0);导线的冰重比载γ2B(5,0);)/(1031.13/1075.277)566.21(5728.2710)(728.27)0,5()/(1002.34/1075.2778.93.96410)0,0(33323331m MPa m MPa A b d b m MPa m MPa A qg D D ------⨯=⨯+⨯=⨯+⨯=⨯=⨯⨯=⨯=γγ)/(1080.28/1090sin 48.496.1/10)529(2.10.10.110sin )2()10,5()/(1023.39/1090sin 48.496.1/2592.185.00.110sin )25,0()/(1055.8/1090sin 75.2776.1/10)5266.21(2.10.10.110sin )2()10,5()/(1048.28/1090sin 75.2776.1/2566.211.185.00.110sin )25,0(3322325332232433223253322324m MPa mMPa AW b d m MPa mMPa AW dm MPa mMPa AW b d m MPa mMPa AW dvs f c B vs f c B vs f c D vs f c D ------------⨯=⨯︒⨯⨯⨯+⨯⨯⨯=⨯+=⨯=⨯︒⨯⨯⨯⨯⨯=⨯=⨯=⨯︒⨯⨯⨯+⨯⨯⨯=⨯+=⨯=⨯︒⨯⨯⨯⨯⨯=⨯=θμαβγθμαβγθμαβγθμαβγ地线的自重比载γ1B (0,0);地线的冰重比载γ2B (5,0);导线无冰风比载γ4D (0,25);导线覆冰风压比载γ5D (5,10); 地线无冰风比载γ5D (0,25);地线覆冰风压比载γ5D (5,10);(2)比载总结)(30859772108]90)1075.1(50048.491023.39[)9050048.491058.81(])1([)(33)0,5(21N N N G K L A G L A G JB B B B JB V B B B =+=⨯-+⨯⨯⨯++⨯⨯⨯=-+++=--γγ(1)运行情况1,直线杆塔的第一种荷载组合情况为:最大风速。

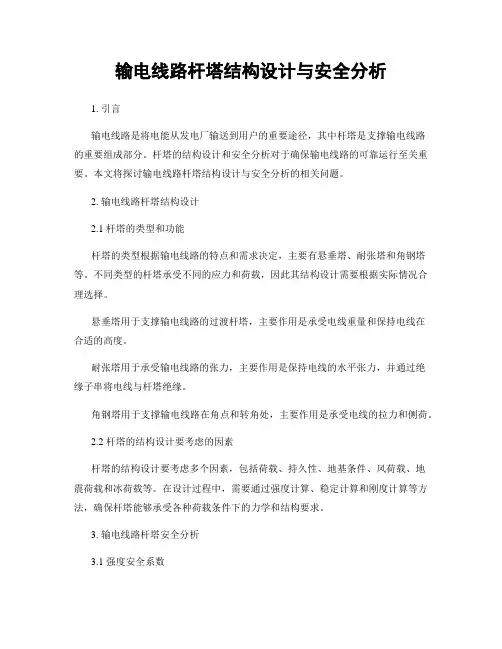

输电线路杆塔结构设计与安全分析1. 引言输电线路是将电能从发电厂输送到用户的重要途径,其中杆塔是支撑输电线路的重要组成部分。
杆塔的结构设计和安全分析对于确保输电线路的可靠运行至关重要。
本文将探讨输电线路杆塔结构设计与安全分析的相关问题。
2. 输电线路杆塔结构设计2.1 杆塔的类型和功能杆塔的类型根据输电线路的特点和需求决定,主要有悬垂塔、耐张塔和角钢塔等。
不同类型的杆塔承受不同的应力和荷载,因此其结构设计需要根据实际情况合理选择。
悬垂塔用于支撑输电线路的过渡杆塔,主要作用是承受电线重量和保持电线在合适的高度。
耐张塔用于承受输电线路的张力,主要作用是保持电线的水平张力,并通过绝缘子串将电线与杆塔绝缘。
角钢塔用于支撑输电线路在角点和转角处,主要作用是承受电线的拉力和侧荷。
2.2 杆塔的结构设计要考虑的因素杆塔的结构设计要考虑多个因素,包括荷载、持久性、地基条件、风荷载、地震荷载和冰荷载等。
在设计过程中,需要通过强度计算、稳定计算和刚度计算等方法,确保杆塔能够承受各种荷载条件下的力学和结构要求。
3. 输电线路杆塔安全分析3.1 强度安全系数强度安全系数是评估杆塔结构安全性的重要指标。
强度安全系数是指杆塔承受外力作用下的最大应力与杆塔材料的屈服强度之比。
通常情况下,强度安全系数应满足设计规范的要求,以确保杆塔在设计寿命内不发生延性破坏。
3.2 稳定性分析稳定性分析是评估杆塔结构在外力作用下抵抗倾覆、屈曲和滑移等破坏形态的能力。
稳定性分析主要包括几何稳定性分析和结构稳定性分析。
几何稳定性分析主要考虑杆塔倾覆和滑移的问题,通过计算抵抗倾覆和滑移的稳定性安全系数来评估结构的稳定性。
结构稳定性分析主要考虑杆塔抵抗屈曲现象的能力,通过计算抵抗屈曲的稳定性安全系数来评估结构的稳定性。
3.3 风荷载分析输电线路杆塔在风力作用下会受到风荷载的影响,因此风荷载分析是杆塔结构安全分析的重要内容。
风荷载分析需要考虑杆塔的几何形状、表面粗糙度、地理位置以及风力特性等因素。
电气工程及其自动化(输电线路方向)《输电杆塔设计》课程设计设计说明书题目:110KV普通硂电杆及基础设计班级:20081481学生姓名:学号:2008148126指导教师:王老师三峡大学电气与新能源学院2011年7月目录一、整理设计用相关数据 (1)(1)气象条件表 (1)(2)杆塔荷载组合情况表 (1)(3)导线LGJ-150/25相关参数表 (1)(4)地线GJ-35相关参数表 (1)(5)绝缘子数据表 (2)(6)线路金具的选配表 (2)(7)电杆结构及材料 (3)(8)地质条件 (3)二、导地线相关参数计算 (4)(1)导线比载的计算 (4)(2)地线比载的计算 (5)(3)导线最大弧垂的计算 (7)三、电杆外形尺寸的确定 (9)(1)电杆的总高度 (9)(2)横担的长度 (11)四、荷载计算 (12)五、电杆杆柱的强度验算及配筋计算 (15)(1)正常情况的弯矩计算 (15)(2)断线情况时的弯矩计算 (16)(3)安装导线时的强度验算 (17)(4)杆柱弯扭验算 (18)(5)正常情况的裂缝宽度验算 (18)(6)电杆组立时的强度验算 (19)六、电杆基础强度校验 (21)七、拉线及附件设计 (22)八、参考文献 (22)九、附图110KV普通自立式硂电杆设计一、整理设计用相关数据:(1)气象条件表(2)杆塔荷载组合情况表见后面第四步“荷载计算”最后面。
(3)导线LGJ-150/25相关参数表LGJ-150/25的相关参数:3(4)地线GJ-35相关参数表GJ-35的相关参数:(5)绝缘子数据表(6)线路金具的选配表根据电力金具手册(第二版)查得导线相关数据:如图所示;地线相关数据:如图所示:(7)电杆结构及材料电杆结构为上字型,材料为钢筋混凝土。
(8)地质条件见任务书。
二、导地线相关参数计算(1)导线比载的计算根据《架空输电线路设计》(孟遂民)计算比载:1.导线的自重比载:)/(1005.341011.17380665.90.601)0,0(331m MPa --⨯=⨯⨯=γ 2.冰重比载:)/(1070.171011.173)51.17(5728.27)0,5(332m MPa --⨯=⨯+⨯⨯=γ 3.垂直总比载:)/(1075.5110)70.1705.34()0,5(333m MPa --⨯=⨯+=γ4.无冰风压比载:假设风向垂直于线路方向,0.1110;190sin ,90==︒==c kV βθθ线路可以得出下式:)/(10625.0),0(324m MPa Av d v sc f -⨯=μαγ 1)外过电压,安装有风:v=10m/s,f α=1.0,sc μ=1.1 )/(1079.61011.173101.171.10.1625.0)10,0(3324m MPa --⨯=⨯⨯⨯⨯⨯=γ 2)内过电压:v=15m/s,f α=0.75,sc μ=1.1 )/(1046.111011.173151.171.175.0625.0)15,0(3324m MPa --⨯=⨯⨯⨯⨯⨯=γ 3)最大风速:v=25m/s,设计强度时,f α=0.85,sc μ=1.1 )/(1008.361011.173251.171.185.0625.0)25,0(3324m MPa --⨯=⨯⨯⨯⨯⨯=γ 4)最大风速:v=25m/s,计算风偏时,f α=0.61,sc μ=1.1 )/(1089.251011.173251.171.161.0625.0)25,0(3324m MPa --⨯=⨯⨯⨯⨯⨯=γ 5.覆冰风压比载计算:v=10m/s,计算强度和风偏时,f α=1.0,sc μ=1.2 )/(1074.111011.17310)521.17(2.10.1625.0)10,5(3325m MPa --⨯=⨯⨯⨯+⨯⨯⨯=γ 6.无冰综合比载1)外过电压,安装有风:)/(1072.34)10,0(36m MPa -⨯=γ2)内过电压:)/(1032.37)15,0(36m MPa -⨯=γ3)最大风速,设计强度时:)/(1061.49)25,0(36m MPa -⨯=γ4)最大风速,计算风偏时:)/(1076.42)25,0(36m MPa -⨯=γ7.覆冰综合比载:)/(1006.53)10,5(37m MPa -⨯=γ将计算的结果汇成下表(单位:m MPa /103-⨯)(2)地线比载的计算1.地线的自重比载:)/(1086.771017.3780665.91.295)0,0(331m MPa --⨯=⨯⨯=γ 2.冰重比载:)/(1074.471017.37)58.7(5728.27)0,5(332m MPa --⨯=⨯+⨯⨯=γ3.垂直总比载:)/(1060.12510)74.4786.77()0,5(333m MPa --⨯=⨯+=γ4.无冰风压比载:假设风向垂直于线路方向,0.1110;190sin ,90==︒==c kV βθθ线路可以得出下式:)/(10625.0),0(324m MPa A v d v sc f -⨯=μαγ1)外过电压,安装有风:v=10m/s,f α=1.0,sc μ=1.2 )/(1074.151017.37108.72.10.1625.0)10,0(3324m MPa --⨯=⨯⨯⨯⨯⨯=γ2)内过电压:v=15m/s,f α=0.75,sc μ=1.2 )/(1041.351017.37158.72.175.0625.0)15,0(3324m MPa --⨯=⨯⨯⨯⨯⨯=γ3)最大风速:v=25m/s,设计强度时,f α=0.85,sc μ=1.2 )/(1061.831017.37258.72.185.0625.0)25,0(3324m MPa --⨯=⨯⨯⨯⨯⨯=γ4)最大风速:v=25m/s,计算风偏时,f α=0.61,sc μ=1.2 )/(1000.601017.37258.72.161.0625.0)25,0(3324m MPa --⨯=⨯⨯⨯⨯⨯=γ5.覆冰风压比载计算:v=10m/s,计算强度和风偏时,f α=1.0,sc μ=1.2 )/(1092.351017.3710)528.7(2.10.1625.0)10,5(3325m MPa --⨯=⨯⨯⨯+⨯⨯⨯=γ6.无冰综合比载1)外过电压,安装有风:)/(1043.79)10,0(36m MPa -⨯=γ2)内过电压:)/(1053.85)15,0(36m MPa -⨯=γ3)最大风速,设计强度时:)/(1025.114)25,0(36m MPa -⨯=γ4)最大风速,计算风偏时:)/(1030.98)25,0(36m MPa -⨯=γ7.覆冰综合比载:)/(1063.130)10,5(37m MPa -⨯=γ将计算的结果汇成下表(单位:m MPa /103-⨯)(3)导线最大弧垂的计算1.计算比值0/σγ,将计算的结果列入下表:2.计算临界档距:根据《架空输电线路设计》(孟遂民)列表求解临界档距:由此得出无论档距多大,年均气温为控制气象条件。
输电杆塔及基础设计课程设计1. 课程设计背景输电塔和基础是输电线路中不可或缺的元素。
在现代化的电力系统中,输电线路被广泛应用,并成为社会经济发展的重要支撑。
因此,对输电杆塔及基础设计的研究不仅对于加强电力系统基础建设,更对于提升我国的工程技术水平具有重要意义。
本课程旨在通过对输电杆塔及基础设计的相关知识的学习,使学生们对输电杆塔及基础设计的原理、方法和技术有一个全面的了解,培养学生们对输电线路的规划、建设、维护和管理的理解和实践能力。
其中,重点将涉及输电杆塔及基础设计的基本要素、设计方法、设计规范和设计原则等方面的知识。
2. 课程设计目标•掌握输电杆塔及基础设计的基本原理和方法;•学习输电杆塔及基础设计规范,掌握设计的基本要素和规范要求;•能够根据具体情况,合理设计输电杆塔及基础;•提高学生综合分析和解决实际问题的思维能力和创新能力。
3. 课程设计内容3.1 输电杆塔及基础设计的基本要素在本章节,将介绍输电杆塔及基础设计的基本要素,其中包括杆塔的构成和各部分名称、输电杆的种类和应用、杆塔的布置方式、输电线路的基础形式等。
3.2 输电杆塔及基础设计的设计方法本章节将介绍输电杆塔及基础设计的设计方法,其中包括杆塔高度的确定、基础的选择、各种设计参数的计算与确定,以及不同设计条件下的比较、分析和优化等。
3.3 输电杆塔及基础设计的设计规范本章节将介绍输电杆塔及基础设计的设计规范,其中包括国际、国家和地方标准的介绍,不同标准间的比较与分析,以及标准的适用范围等。
3.4 输电杆塔及基础设计的设计原则在本章节,将介绍输电杆塔及基础设计的设计原则,其中包括安全性、可靠性、经济性、美观性和环保性等方面的原则,以及不同原则间的平衡与协调等内容。
4. 课程设计总结本课程介绍了输电杆塔及基础设计的基本要素、设计方法、设计规范和设计原则等方面的知识,对于提高学生的实践能力和综合素质具有重要的意义。
在学习过程中,学生不仅掌握了相关技能和知识,而且还提高了自己的思考能力,并通过设计实践,更深入地了解并掌握了相关知识。
架设输电导线的刚性支撑结构。
为避免电晕放电以及感应静电场对人的危险,高压和超高压输电线路所用杆塔必须有足够的高度,杆塔上架设的各根输电线之间还须隔开相当的距离。
随着经济水平的不断发展,电力工业越来越发达,输电杆塔的重要性也就凸显出来,好的电杆设计不仅要满足输电供电的安全要求,还要满足环保设计,经济设计等各项指标。
关键词:输电杆塔摘要 (Ⅰ)1 设计条件及相关参数 (1)2 导线与地线的相关参数 (2)2-1导线比载计算 (2)2-2地线比载计算 (3)2-3导线最大弧垂的计算 (4)3 电杆外形尺寸确定 (5)3-1电杆总高计算 (5)3-2横担长度计算 (6)3-3电杆外形尺寸校验 (6)4 电杆荷载计算 (8)4-1各气象条件荷载计算 (8)4-2杆塔风压计算 (11)5电杆杆柱的强度验算和配筋计算 (12)5-1正常情况下电杆弯矩计算 (12)5-2断导线情况 (13)5-3电杆强度和配筋计算 (15)6基础计算 (15)6-1抗倾覆稳定计算 (15)6-2拉线稳定及强度计算 (16)6-3底盘计算 (17)参考文献 (18)1:设计条件与相关参数1)气象条件表一:Ⅰ级典型气象区气象条件2) 电杆荷载组合情况表二:110自立式单杆电杆荷载组合情况3)表三:导线LGJ-150/25相关参数4)表四:地线GJ-35相关参数5)表五:绝缘子相关参数6)表六:线路金具选配表7) 电杆结构及材料8)地质条件安B类地区设计风速土壤类型可塑粘性土 ;容重 16km/m3 ;抗剪角 35° ;被动土压系数 48km/m3 .2导线与地线的相关计算2-1导线比载计算(单位:MPa/m)①自重比载γ1(0,0)=qg/A×10-3=601×9.80665/173.11×10-3=34.05×10-3②冰重比载无③垂直总比载γ3(0,0)= γ1(0,0)=34.05×10-3④无冰风压比载γ4(0,35)=βcαfμscdw c/Ax10-34(0,35)= βcαfμscdw c/Ax10-3=1.0×0.75×1.1×17.1×352/(1.6×173.11)×10-3=62.39×10-3γ4(0,10)= βcαfμscdw c/Ax10-3=1.0×1.0×1.1×17.1×102/(1.6×173.11)×10-3=6.79×10-3⑤覆冰风压比载无⑥无冰综合比载γ6(0,35)= [γ1(0,0)2+γ4(0,35)2]1/2=71.08×10-3γ6(0,10)= [γ1(0,0)2+γ4(0,10)2]1/2=34.72×10-3⑦覆冰综合比载无2-2地线比载计算地线比载计算同导线,比载见下表。
浅谈输电线路杆塔结构设计
随着电力系统的发展,输电线路的建设也在不断加强。
输电线路的杆塔结构是其中重要的组成部分,其设计合理与否直接影响到线路的安全性和可靠性。
下面,我将从杆塔的选址、结构设计和材料选择等方面对输电线路杆塔结构设计进行浅谈。
杆塔的选址是杆塔结构设计的首要考虑因素之一。
在选址过程中,需要考虑到地形、土质条件、气候因素和周边环境等因素。
优化的选址能够减少杆塔在自然环境中的受力情况,提高杆塔的稳定性和可靠性。
杆塔结构的设计需要考虑到线路的运行工况。
输电线路在运行中会受到风压、冰压、温度变化等外力的作用,因此杆塔的结构设计需要能够满足这些工况要求。
常见的设计方法包括强度设计、刚度设计和疲劳设计等。
杆塔结构的材料选择是影响线路可靠性和安全性的重要因素之一。
传统的输电线路杆塔多采用钢材作为主要材料,钢材具有高强度、耐腐蚀等优点。
随着新材料的不断发展,复合材料杆塔逐渐应用于输电线路的建设中。
复合材料杆塔具有质量轻、强度高、绝缘性好等优点,能够提高线路的可靠性和安全性。
为了提高输电线路的可靠性,还可以考虑在杆塔结构上加装避雷针、挂点等设施,增加杆塔在雷电等极端天气下的承受能力。
课程设计输电杆塔及基础设计好嘞,咱们今天聊聊输电杆塔和基础设计这块儿,听起来有点儿专业对吧?其实没那么复杂,咱们就把它说得轻松点。
想象一下,咱们的城市就像个大餐厅,电力就是餐厅里的美食,而输电杆塔就是那高高的灯,照亮了整个地方,让咱们吃得心满意足。
说到输电杆塔,很多人可能第一反应就是那高高的铁塔,嗯,确实,塔的造型可不是随便的,得好好设计才行。
咱们得想象一下,设计一个输电杆塔就像给一棵大树选择树枝,得考虑风、雨、雪这些自然条件。
塔得稳稳地站着,不能说刮个大风就东倒西歪,那可就糗大了。
电线在塔上可不是随意挂的,得有个专业的布局,不然一不小心就成了“麻花辫”,美观倒是安全才是头等大事。
说到安全,咱们还得想想基础设计,这可真是重中之重。
基础就像是塔的“脚”,要是脚不稳,那塔就容易摔倒。
很多人可能觉得基础设计就是挖个坑,倒点水泥,完事儿。
哎呀,那可大错特错。
基础设计可得根据地质情况来,像是软土、硬土啥的都得考虑到,不然就像在沙滩上盖沙堡,根本撑不了多久。
搞得好,塔就能屹立不倒,搞得不好,那可就真是“水中捞月”,一场空啊。
然后,咱们得说说材料的选择,选什么材料就像挑选好吃的食材。
坚固耐用的材料才能保证塔的安全,像钢铁、混凝土这些,听上去就让人放心。
可是材料的重量也得考虑,太重了,塔根本支撑不了。
选择材料的时候,就像做一道大菜,要把各种因素都搅和在一起,才能做出一碗美味的汤。
再聊聊塔的高度,塔越高,电力传输的距离就越远,但高塔也有高塔的烦恼,风压、抗震这些都得考虑到。
设计师们就像是在走钢丝,得掌握好平衡,不然一不小心就可能“跌个粉碎”。
设计过程中,得多做一些模拟测试,像是给塔穿上“防护服”,确保它在各种情况下都能“安然无恙”。
咱们也得想到美观问题,谁说实用就不能好看呢?一个漂亮的输电杆塔,站在那儿就像一位威风凛凛的骑士,既有气势又能给人一种亲切感。
设计师们在这方面可是煞费苦心,得让塔和周围环境融为一体,像是和谐的乐队,大家一起演奏出美妙的旋律。
三峡大学电气与新能源学院课程设计说明书学期:专业:输电线路工程课程名称:输电杆塔及基础设计班级学号:姓名:指导老师:《输电杆塔设计》课程设计任务书一、设计题目:110KV门型直线电杆设计(自立式带叉梁)二、设计参数:电压等级:110kV避雷线型号:GJ一35电杆锥度:1/75电杆根部埋深:3m顶径:270mm气象条件:Ⅳ级绝缘子:7片×一4.5地质条件:粘土,γs=16 kN/m3,α=20°,β=30°,三、设计成果要求:1.设计说明书一份(1.5万字,含设计说明书插图)2.图纸若干(1)电杆尺寸布置图(2)电气间隙效验图(2)正常运行情况下的抵抗弯矩图(3)事故时的弯矩图目录一、整理设计用相关数据……………………………….……………………..11 任务书参数……………………………………………………….………12气象条件列表.................................................................... (1)3导线LGJ-150/35相关参数表..……………………………………..……14 导线比载计算................................................................. (1)5 地线相关参数…………………………………………………………….36 地线比载计算…………………………………………………………….37 绝缘子串和金选择……………………………………………………….38 地质条件………………………………………………………………….49 杆塔结构及材料………………………………………………………….4二、电杆外形尺寸的确定 (4)1 杆的呼称高度…………………………………………………………….42导线水平距离…………………………………………………………….5 3间隙圆校验……………………………………………………………….54地线支架高度确定 (6)5 杆塔总高度……………………………………………………………….7三、杆塔荷载计算 (7)1标准荷载………………………………………………………………….7 2设计荷载………………………………………………………………….9四、电杆杆柱的强度验算及配筋计算......................................... (11)1配筋计算................... (11)2 主杆弯矩计算…………..…………………………………………..……113 事故情况下的弯矩计算 (12)4 裂缝计算....................................................... (13)5单吊点起吊受力计算 (13)五、基础设计………….……………….………………………………..……..141 土壤特性...……………………………………………………………….142 抗压承载力计算 (15)3 底盘强度计算……………………………………………………………15八、参考文献…………………………………………………………………..16九、附图附图1尺寸布置图............ (1)7附图2间隙圆校验图 (18)附图3正常运行最大风情况下的抵抗弯矩图.......................................19附图4事故时弯矩图................................................................... (20)m MPa /1087.65310)75.117512.36()0,5(333--⨯=⨯+=γ)/(1012.5361062.1810665.89.267610)0,0(3331m MPa Aqg ---⨯=⨯⨯=⨯=γ)/(1075.117102.6181)5.517(5728.27)0,5(332m MPa --⨯=⨯+⨯=γ)/(10625.0),0(324m MPa Av d v sc f -⨯=μαγmMpa /1024.66102.618110.5171.10.1625.0)10,0(3324--⨯=⨯⨯⨯⨯⨯=γ一、 整理设计用相关数据1、任务书所给参数:4、 计算导线的比载:(1)导线的自重比载:(2)冰重比载:(3)垂直总比载:(4) 无冰风压比载:假设风向垂直于线路方向0.1v 110;190sin ,90==︒==c K βθθ线路可以得出下式:1) 外过电压,安装有风:v =10m /s , f α=1.0,sc μ=1.1m Mpa /1079.111102.618115.5171.175.0625.0)15,0(3324--⨯=⨯⨯⨯⨯⨯=γm Mpa /102.19351062.18125.5171.185.0625.0)25,0(3324--⨯=⨯⨯⨯⨯⨯=γm Mpa /1056.225102.618125.5171.161.0625.0)25,0(3324--⨯=⨯⨯⨯⨯⨯=γmMpa /1056.311102.618110)52.517(2.10.1625.0)10,5(3325--⨯=⨯⨯⨯+⨯⨯⨯=γ2) 内过电压 v=15m/s, f α=0.75,sc μ=1.13) 最大风速 v=25m/s,设计强度时,f α=0.85,sc μ=1.14)最大风速 v=25m/s ,计算风偏时,f α=0.61,sc μ=1.1(5)覆冰风压比载计算: v=10m/s,计算强度和强度时,f α=1.0,sc μ=1.2 (6)无冰综合比载1) 外过电压,安装有风:m Mpa v /10108.3710624.6512.3600,0)10,0(332224216--⨯=⨯+=+=),()(γγγ 2) 内过电压 :m Mpa /1015.8381079.111512.36)15,0(33226--⨯=⨯+=γ3) 最大风速计算强度时:m Mpa /10711.501092.135512.36)25,0(33226--⨯=⨯+=γ4)最大风速计算风偏时:m Mpa /1096.3441056.225512.36)25,0(33226--⨯=⨯+=γ(7)覆冰综合比载:m Mpa /1075.8541056.31187.65310,50,5)10,5(332225237--⨯=⨯+=+=)()(γγγ 将有用比载计算结果列表:表 4 - 2 单位:5、计算比值0/σγ,将计算的结果列入下表:由于最大风速和覆冰有风比载和气温都相同,故比载小的不起控制作用。
mMpa /103-⨯=265.97 m=虚数:=虚数临界档距列表如下均气温。
5、地线GJ -35相关参数列于下表:6、 地线比载计算:地线的比载计算同导线比载计算,计算值列于下表:表 6 单位:m Mpa /103-⨯])10268.0()10403.0[(80000))]205(80000108.1704.13604.136[24)//()]([2423236---⨯-⨯⨯---⨯⨯⨯+-⨯=--+-=(a a b b a b a b ab E t t E l σγσγασσ])10268.0()10429.0[(80000))]20(10(80000108.1704.13603.85[24)//()]([2423236c ac ---⨯-⨯⨯--⨯⨯⨯+-⨯=--+-=a a c c a c a E t t E l σγσγασσ])10403.0()10429.0[(80000))]5(10(80000108.1704.13603.85[24)//()]([2423236b c bc ---⨯-⨯⨯--⨯⨯⨯+-⨯=--+-=b bc c b c E t t E l σγσγασσ外过电压内过电压设计强度计算风偏外过电压内过电压设计强度计算风偏77.872 47.768125.64014.43524.35976.68455.03235.93579.17981.593109.291 95.355130.6787、绝缘子串及金具选取:件号名称质量(kg) 数量型号绝缘子组装图1 挂板0.56 1 Z-72 球头挂环0.27 1QP-73 绝缘子 5.0 7 X-4.54 碗头挂板0.82 1 W-7A5 悬垂线夹 2.0 1CGU-36铝包带0.0331×10绝缘子串长度λ=1304mm绝缘子串重量38.68kg适用导线LGJ-150/35(2)地线绝缘子串及金具选择:件号名称质量(kg)数量型号+(长度mm) 金具图形1 挂板0.56 1 Z-7(60)2 球头挂环0.27 1 QP-7(50)3 绝缘子 3.3 1 XDP1-7(182)4悬垂线夹5.7 1 CGU-2(70)绝缘子串长度λ=362mm绝缘子串重量9.83kg适用避雷线GJ-358、地质条件:土的状态γs(kN/m3) α(°) β(°)m(kN/m3) 粘性土软塑16 20 30 489、杆塔结构及材料材料:普通直立钢筋混凝土门型电杆(带叉梁)电压等级:110kv电杆锥度:1/75根部埋深:3m顶径:270mm二、 电杆外形尺寸的确定1、杆塔呼称高度:(参考书-)公式(3-1)h h f H x ∆+++=max λ ① 施工裕度h ∆的确定:根据设计任务书提供的水平档距m L h 240=,查表(3-7)为了更加安全取h ∆=0.7m ② x h 为导线到地面及被跨越物的安全距离:假定此杆塔安装处取居民区,根据(参考书-)x h =7.0m ③λ绝缘子串的长度:根据所选择的绝缘子型号及金具确定为1.304m。
④ m ax f 的确定:根据任务书给的档距,控制气象条件为年均气温。
采用状态方程式,用计算机软件算出最高温条件和最后覆冰条件下的弧垂,经过比较,最大弧垂发生在最高气温条件下。
经计算,得到最高温气象条件L =260m下最大弧垂m ax f =4.589m 。
则杆塔的呼称高度H =1.304+4.589+7+0.7=13.595m 2、导线水平线间距离确定: 根据参考书目一公式3-3m f UD m 14.92589.465.01304.14.065.01104.0max =⨯++⨯=++=λ3、间隙圆校验:(1)规程规定最小间隙:工频电压时为0.25m,操作过电压时为0.7m,雷电过电压时为1.0m,考虑带电作业时需增加0.5m 。
