固井质量测井解释评价技术.

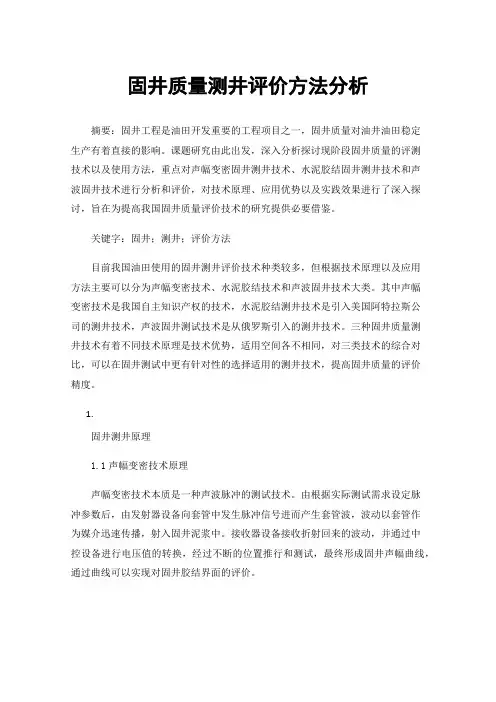

固井质量测井评价方法分析摘要：固井工程是油田开发重要的工程项目之一，固井质量对油井油田稳定生产有着直接的影响。

课题研究由此出发，深入分析探讨现阶段固井质量的评测技术以及使用方法，重点对声幅变密固井测井技术、水泥胶结固井测井技术和声波固井技术进行分析和评价，对技术原理、应用优势以及实践效果进行了深入探讨，旨在为提高我国固井质量评价技术的研究提供必要借鉴。

关键字：固井；测井；评价方法目前我国油田使用的固井测井评价技术种类较多，但根据技术原理以及应用方法主要可以分为声幅变密技术、水泥胶结技术和声波固井技术大类。

其中声幅变密技术是我国自主知识产权的技术，水泥胶结测井技术是引入美国阿特拉斯公司的测井技术，声波固井测试技术是从俄罗斯引入的测井技术。

三种固井质量测井技术有着不同技术原理是技术优势，适用空间各不相同，对三类技术的综合对比，可以在固井测试中更有针对性的选择适用的测井技术，提高固井质量的评价精度。

1.固井测井原理1.1声幅变密技术原理声幅变密技术本质是一种声波脉冲的测试技术。

由根据实际测试需求设定脉冲参数后，由发射器设备向套管中发生脉冲信号进而产生套管波，波动以套管作为媒介迅速传播，射入固井泥浆中。

接收器设备接收折射回来的波动，并通过中控设备进行电压值的转换，经过不断的位置推行和测试，最终形成固井声幅曲线，通过曲线可以实现对固井胶结界面的评价。

变密测试是主要是对不同源距进行测试，根据实际测井环境以及测井需求选择相应的变密图形，密度选择要充分考量井下地层波的强弱，一次胶结一般选择3ft的密度图形，二次胶结的测试一般选择5ft的变密度图形。

1.2分区式水泥胶结测井原理分区式水泥胶结测井技术英文简称sbt技术，是近年来出现的全新径向固井质量评价测试技术，依托相应的设备装置可以实现对固井水泥胶结质量的全面测试，准确的识别水泥胶结质量、孔洞及槽道得我位置以及分布情况，该技术相对操作简单、精度高，既适用于老井的固井质量评价，在新井固井质量的评价中也有着良好的效果，因此该技术具有广泛的应用推广空间。

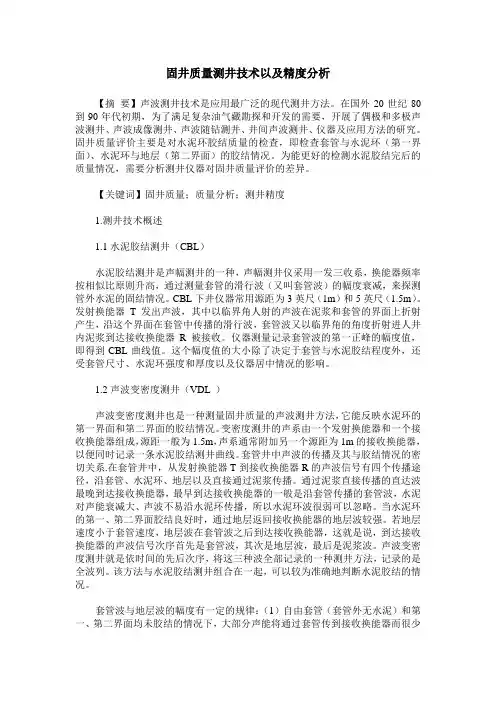

固井质量测井技术以及精度分析【摘要】声波测井技术是应用最广泛的现代测井方法。

在国外20世纪80到90年代初期，为了满足复杂油气藏勘探和开发的需要，开展了偶极和多极声波测井、声波成像测井、声波随钻测井、井间声波测井、仪器及应用方法的研究。

固井质量评价主要是对水泥环胶结质量的检查，即检查套管与水泥环（第一界面）、水泥环与地层（第二界面）的胶结情况。

为能更好的检测水泥胶结完后的质量情况，需要分析测井仪器对固井质量评价的差异。

【关键词】固井质量；质量分析；测井精度1.测井技术概述1.1水泥胶结测井（CBL）水泥胶结测井是声幅测井的一种，声幅测井仪采用一发三收系，换能器频率按相似比原则升高，通过测量套管的滑行波（又叫套管波）的幅度衰减，来探测管外水泥的固结情况。

CBL下井仪器常用源距为3英尺（1m）和5英尺（1.5m）。

发射换能器T发出声波，其中以临界角人射的声波在泥浆和套管的界面上折射产生，沿这个界面在套管中传播的滑行波，套管波又以临界角的角度折射进人井内泥浆到达接收换能器R被接收。

仪器测量记录套管波的第一正峰的幅度值，即得到CBL曲线值。

这个幅度值的大小除了决定于套管与水泥胶结程度外，还受套管尺寸、水泥环强度和厚度以及仪器居中情况的影响。

1.2声波变密度测井（VDL ）声波变密度测井也是一种测量固井质量的声波测井方法，它能反映水泥环的第一界面和第二界面的胶结情况。

变密度测井的声系由一个发射换能器和一个接收换能器组成，源距一般为1.5m，声系通常附加另一个源距为1m的接收换能器，以便同时记录一条水泥胶结测井曲线。

套管井中声波的传播及其与胶结情况的密切关系.在套管井中，从发射换能器T到接收换能器R的声波信号有四个传播途径，沿套管、水泥环、地层以及直接通过泥浆传播。

通过泥浆直接传播的直达波最晚到达接收换能器，最早到达接收换能器的一般是沿套管传播的套管波，水泥对声能衰减大、声波不易沿水泥环传播，所以水泥环波很弱可以忽略。

浅谈固井质量测井评价技术概述引言固井是在油气井钻完后，通过注入水泥浆使井壁与套管之间的空隙填满，达到加固井壁、隔离地层的目的。

固井质量的好坏直接关系到井眼的稳定、井内压力的控制以及油气的产量等因素。

因此，对固井质量进行准确评价与分析对于油气勘探开发具有重要意义。

本文将结合固井质量测井评价技术的发展，对该方面的概述进行浅谈。

固井质量测井评价技术的发展固井质量的评价一直是油气勘探开发中的难题之一。

随着科学技术的进步，固井质量测井评价技术得到了迅速的发展。

以下将对几种主要的固井质量测井评价技术进行概述。

壁面状况评价技术壁面状况评价技术是通过测量井壁的物理性质分析固井质量的一种方法。

常用的方法有旋回声波测井、密度测井和电阻率测井等。

旋回声波测井旋回声波测井是通过测量声波在地层中传播的速度和衰减程度来评价井壁的完整性和固井质量的方法。

它可以提供关于井壁损害、水泥质量以及井眼附近地层性质等方面的信息。

密度测井密度测井是通过测量井内介质的密度来评价固井质量的一种方法。

通过测量密度下降的情况来判断水泥浆是否充实，以及是否存在空隙和水泥浆与井壁的较大间隙等问题。

电阻率测井电阻率测井是通过测量沿井眼周围不同方向的电流传播的速度和幅度来评价固井质量的一种方法。

通过分析电阻率的变化，可以评价水泥浆的充实程度、井壁的损害以及井眼附近地层的性质。

压力评价技术压力评价技术是通过分析固井过程中的压力变化来评价固井质量的一种方法。

常用的方法有压力测试、封隔测试和漏失测试等。

压力测试是在固井完毕后，通过向井口注入液体或气体，测量井内的压力变化，从而评价固井质量的方法。

通过分析压力的变化曲线，可以判断水泥浆是否充实、井壁是否受损以及是否存在漏失等情况。

封隔测试封隔测试是通过将井眼与地层进行隔离，然后施加压力来评价固井质量的方法。

通过测量压力的变化，可以判断封隔性能和固井质量的好坏。

漏失测试是通过检测固井后井内液体漏出的情况来评价固井质量的一种方法。

固井质量检测、评价及问题分析声波测井是根据声波（或弹性波）在介质中传播原理，通过测量井壁介质的声学性质（声波传播速度、幅度等）来判断井壁地层的地质特性及其井眼工程状况的一类测井方法，分为声波幅度测井（CBL）和声波变密度测井（VDL）。

随油田勘探开发的进一步深入，除了单层套管，双层套管的井也越来越多。

由于介质增多，评价难度也有所增加。

在现场测试中遇到了各种问题，我们进行了认真分析，寻找原因和解决办法。

标签：固井质量;声波幅度测井;声波变密度测井;双层套管固井质量的评价引言变密度测井能够有效检查水泥环胶结质量，对油田勘探开发起着重要的作用。

固井质量检测方法和后期资料的解释、评价和应用则是重中之重，只有合理的应用到实际中才能有效服务地质的后期开发。

1 固井质量检测方法1.1 声波幅度测井（CBL）声波幅度测井是通过测量声波幅度的衰减来认识地层性质和水泥胶结情况的一种测井方法。

测试时发射换能器发出声波，若套管与水泥（第一界面）胶结良好，这时套管与水泥环的声耦合好，套管波的能量容易通过水泥环向外传播，因此套管波能量有较大衰减。

记录到的水泥胶结测井值就很小。

反之，套管波能量衰减较小。

记录到的水泥胶结测井值就很大。

利用测井曲线值就可以判断固井质量。

接收探头只记录首波（套管波）的幅值，这个幅值只能反映第一界面的胶结情况，不能反映第二胶结面的情况。

1.2 声波变密度测井（VDL）变密度测井是为了解决二界面胶结情况而提出的。

其井下仪器为单发单收系统，当发射器以固有（20KHZ）频率发射声脉冲时，接收器接收一个时间轴上从200～1200μs这一组约12～17个声脉冲信号，测井系统把其正半周（或负半周）的幅度转变成正比的灰度信号，那么连续测量就可以记录到整条变密度曲线。

从而实现对水泥胶结情况进行评价。

当井下仪器工作时，声波信号可以沿4个途径传播，接收器依次得到波有：套管波、地层波、水泥环波、泥浆波。

2 测井资料的解释评价2.1 单层套管的资料解释（1）、自由套管（一界面胶结差）大部分能量通过套管传播回到接收器，很少有能量进入地层中。
