(完整版)应用动量定理与动量守恒定律解决双导体棒切割磁感线问题

应用动量定理解决电磁感应问题的思维起点电磁感应部分历来是高考的重点、热点，出题时可将力学、电磁学等知识溶于一体，能很好地考查学生的理解、推理、分析综合及应用数学处理物理问题的能力．通过对近年高考题的研究，此部分结合动量定理的力电综合模型经常在高考题中出现。

本文结合例题分析应用动量定理解决电磁感应问题的思维起点。

一、 以累积公式q=It 结合动量定理为思维起点直导线在磁场中要受到安培力的作用，速度发生变化，安培力随之变化。

通常直导线（或线框）的运动为非匀变速直线运动，不能用牛顿运动定律结合运动学公式解题，而动量定理适用于非匀变速直线运动。

在时间△t 内安培力的冲量BLq t BLI t F =∆=∆，式中q 是通过导体截面的电量。

利用该公式结合动量定理是解答此类问题思维起点。

例1．如图所示，在匀强磁场区域内与B 垂直的平面中有两根足够长的固定金属平行导轨，在它们上面横放两根平行导体棒构成矩形回路，长度为L ，质量为m ，电阻为R ，回路部分导轨电阻可忽略，棒与导轨无摩擦，开始时图中左侧导体棒静止，右侧导体棒具有向右的初速v 0，试求两棒之间距离增长量x 的上限。

析与解：当右棒运动时，产生感应电动势，两棒中有感应电流通过，右棒受到安培力作用而减速，左棒受到安培力作用而加速。

当它们的速度相等时，它们之间的距离最大。

设它们的共同速度为v ，则据动量守恒定律可得：mv 0＝2mv ，即021v v = 对于左棒应用动量定理可得：BILt= mv 所以，通过导体棒的电量q=It =BL mv 20 而q =R BLx t I 2=∆ 由上述各式可得： x =220LB R mv 。

v点评：本题结合冲量公式BLq t BLI t F =∆=∆应用动量定理，使貌似复杂的问题得到迅速解决。

例2.（原创预测题）如图所示，两水平放置的平行光滑金属导轨相距为L ，导轨左端用导线连在一起，导轨电阻不计，整个装置垂直处于磁感强度为B 的匀强磁场中，另有一根长也为L 的金属棒垂直放在导轨上，现给金属棒一向右的水平初速度v 。

动量定理及动量守恒定律在电磁感应中的应用摘要：《普通高中物理课程标准》指出,高中物理课程旨在进一步提高学生的科学素养，落实“立德树人”的根本任务。

基于学科核心素养教学实施策略和方法，要落实到教育教学的全过程，本文重点介绍动量定理、动量守恒定律在电磁感应解题的运用。

关键词：动量动量守恒电磁感应应用一、动量定理:物体所受合外力的冲量等于物体的动量变化.表达式:I=Δp或Ft=mv2-mv1.二、动量守恒定律:一个系统不受外力或者所受合外力为零,这个系统的总动量保持不变.表达式：m1v1+m2v2=m1v1′+m2v2′或p=p′.三、在电磁感应中,动量定理应用于单杆切割磁感线运动,可求解变力的时间、速度、位移和电荷量.（1）求电荷量或速度:B LΔt=mv2-mv1, q= t.（2）求时间:Ft-I冲=mv2-mv1, I冲=BILΔt=BL .（3）求位移:-BILΔt=- =0-mv0,即 - s=m(0-v).四、在电磁感应中对于双杆切割磁感线运动,若双杆系统所受合外力为零，运用动量守恒定律结合能量守恒定律可求解与能量有关的问题。

例1.如图所示,在水平面上有两条导电导轨MN,PQ,导轨间距为d,匀强磁场垂直于导轨所在的平面向里,磁感应强度的大小为B,两根完全相同的金属杆1,2间隔一定的距离摆开放在导轨上,且与导轨垂直.它们的电阻均为R,两杆与导轨接触良好,导轨电阻不计,金属杆的摩擦不计.杆1以初速度v滑向杆2,为使两杆不相碰,则杆2固定与不固定两种情况下,最初摆放两杆时的最小距离之比为( C )A.1∶1B.1∶2C.2∶1D.1∶1解析:杆2固定:对回路 q1= = .对杆1:-B d·Δt=0-mv0,q1=·Δt 联立解得s1= .杆2不固定: 对回路 q2=对杆2:B d·Δt=mv2-0 全程动量守恒:mv=mv1+mv2末态两棒速度相同,v1=v2,q2=·Δt 联立解得s2= . s1∶s2=2∶1,则C选项正确.例2.如图所示,宽度为L的平行光滑的金属轨道,左端为半径为r1的四分之一圆弧轨道,右端为半径为r2的半圆轨道,中部为与它们相切的水平轨道.水平轨道所在的区域有磁感应强度为B的竖直向上的匀强磁场.一根质量为m的金属杆a 置于水平轨道上,另一根质量为M的金属杆b由静止开始自左端轨道最高点滑下,当b滑入水平轨道某位置时,a就滑上了右端半圆轨道最高点(b始终运动且a,b 未相撞),并且a在最高点对轨道的压力大小为mg,此过程中通过a的电荷量为q,a,b杆的电阻分别为R1,R2,其余部分电阻不计.在b由静止释放到a运动到右端半圆轨道最高点过程中,求:(1)在水平轨道上运动时b的最大加速度是多大;(2)自b释放到a到达右端半圆轨道最高点过程中,系统产生的焦耳热是多少;(3)a刚到达右端半圆轨道最低点时b的速度是多大.解析:(1)由机械能守恒定律得 M =Mgr1解得vb1=b刚滑到水平轨道时加速度最大,E=BLvb1, I= ,由牛顿第二定律有F安=BIL=Ma 解得a= .(2)由动量定理有-B Lt=Mvb2-Mvb1, 即-BLq=Mvb2-Mvb1解得vb2= -根据牛顿第三定律得:a在最高点受支持力N=N′=mg, mg+N=m解得va1=由能量守恒定律得Mgr1= M + m +mg2r2+Q 解得Q=BLq -3mgr2-.(3)由能量守恒定律有2mgr2= m - m解得va2=由动量守恒定律得Mvb1=Mvb3+mva2解得vb3= - .答案:(1)(2)BLq -3mgr2-(3) -例3.如图所示,将不计电阻的长导线弯折成P1P2P3,Q1Q2Q3形状,P1P2P3和Q1Q2Q3是相互平行且相距为d的光滑固定金属导轨.P1P2,Q1Q2的倾角均为θ,P2P3,Q2Q3在同一水平面上,P2Q2⊥P2P3,整个导轨在方向竖直向上、磁感应强度大小为B的匀强磁场中,质量为m电阻为R的金属杆CD从斜导轨上某处静止释放,然后沿水平导轨滑动一段距离后停下.杆CD始终垂直导轨并与导轨保持良好接触,导轨和空气阻力均不计,重力加速度大小为g,导轨倾斜段和水平段都足够长,求:(1)杆CD能达到的最大速度;( 2)杆CD在距P2Q2为L处释放,滑到P2Q2处恰达到最大速度,则沿倾斜导轨下滑的时间Δt1及在水平导轨上滑行的最大距离.解析:(1)杆CD达到最大速度时,杆受力平衡BdImcosθ=mgsinθ此时杆CD切割磁感线产生的感应电动势为E=Bdvmcosθ由欧姆定律可得Im = , 解得vm= .(2)在杆CD沿倾斜导轨下滑的过程中,动量定理有mgsinθ·Δt1-Bdcosθ·Δt1=mvm-0= = =解得Δt1= +在杆CD沿水平导轨运动的过程中,根据动量定理有 -B d·Δt2=0-mvm该过程中通过R的电荷量为 q2=Δt2,得q2=杆CD沿水平导轨运动的过程中,通过的平均电流为 = =得q2=Δt2=解得s= .答案:(1)(2) +3。

应用动量定理与动量守恒定律解决双导体棒切割磁感线问题1.（12 丰台期末 12 分）如图所示，两根足够长的平行金属导轨固定于同一水平面内，导轨间的距离为 L ，导轨上平行放置两根导体棒 ab 和 cd ，构成矩形回路。

已知两根导体棒的质量均为 m 、电阻均为 R ，其它电阻忽略 不计，整个导轨处于竖直向上的匀强磁场中，磁感应强度为 B ，导体棒均可沿导轨无摩擦的滑行。

开始时，导体棒 cd 静止、ab 有水平向右的初速度 v 0，两导体棒在运动中始终不接触。

求： （1） 开始时，导体棒 ab 中电流的大小和方向； （2） 从开始到导体棒 cd 达到最大速度的过程中，矩形回路产生的焦耳热；3 （3） 当 ab 棒速度变为 v 0 时，cd 棒加速度的大小。

42.如图，相距 L 的光滑金属导轨，半径为 R 的 1/4 圆弧部分竖直放置、直的部分固定于水平地面，MNQP 范围内有方向竖直向下、磁感应强度为 B 的匀强磁场．金属棒 ab 和 cd 垂直导轨且接触良好，cd 静止在磁场中，ab 从圆弧导轨的顶端由静止释放，进入磁场后与 cd 没有接触．已知 ab 的质量为 m 、电阻为 r ，cd 的质量为 3m 、 电阻为 r ．金属导轨电阻不计，重力加速度为 g ．忽略摩擦（1） 求：ab 到达圆弧底端时对轨道的压力大小（2） 在图中标出 ab 刚进入磁场时 cd 棒中的电流方向 （3） 若 cd 离开磁场时的速度是此刻 ab 速度的一半， 求：cd 离开磁场瞬间，ab 受到的安培力大小M c P3.（20 分）如图所示，电阻均为 R 的金属棒 a ．b ，a 棒的质量为 m ，b 棒的质量为 M ，放在如图所示光滑的轨道的水平部分，水平部分有如图所示竖直向下的匀强磁场，圆弧部分无磁场，且轨道足够长；开始给 a 棒一水平向左的的初速度 v 0，金属棒 a ．b 与轨道始终接触良好．且 a 棒与 b 棒始终不相碰。

电磁感应中双杆模型问题一、 在竖直导轨 上的“双杆滑动”问题1.等间距型如图 1 所示，竖直放置的两光滑平行金属导轨置于垂直导轨向里的匀强磁场中，两根质量相同的金属棒 导轨紧密接触且可自由滑动，先固定 a ，释放 b ，当 b 速度达到 10m/s 时，再释放 a ，经 1s 时间 a的速度达到 12m/s ，则：A 、 当 va=12m/s 时， vb=18m/sB 、当 va=12m/s 时， vb=22m/sC 、若导轨很长，它们最终速度必相同D 、它们最终速度不相同，但速度差恒定【解析】因先释放 b ，后释放 a ，所以 a 、b 一开始速度是不相等的，而且 b 的速度要大于 a 的速度， 轨所围的线框面积增大，使穿过这个线圈的磁通量发生变化，使线圈中有感应电流产生，利用楞次定律和安培定则判 断所围线框中的感应电流的方向如图所示。

再用左手定则判断两杆所受的安培力， 对两杆进行受力分析如图 1。

开始两 者的速度都增大，因安培力作用使 a 的速度增大的快， b 的速度增大的慢，线圈所围的面积越来越小，在线圈中产生了 感应电流；当二者的速度相等时，没有感应电流产生，此时的安培力也为零，所以最终它们以相同的速度都在重力作 用下向下做加速度为 g 的匀加速直线运动。

在释放 a 后的 1s 内对 a 、b 使用动量定理，这里安培力是个变力，但两杆所受安培力总是大小相等、方向相反的， 设在 1s 内它的冲量大小都为 I ，选向下的方向为正方向。

当 棒先向下运动时， 在 和 以及导轨所组成的闭合回路中产生感应电流， 于是 棒受到向下的安培力， 棒受到向 上的安培力，且二者大小相等。

释放 棒后，经过时间 t ，分别以 和 为研究对象，根据动量定理，则有：对 a 有： （ mg + I ） t ·= m v a0,对 b 有： （ mg － I ） t · = m v b － m v b0 联立二式解得： v b = 18 m/s ，正确答案为： A 、 C 。

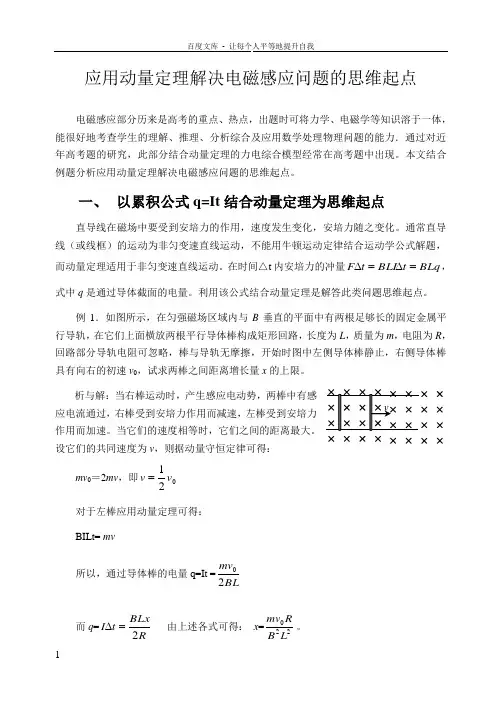

应用动量定理解决电磁感应问题的思维起点电磁感应部分历来是高考的重点、热点，出题时可将力学、电磁学等知识溶于一体，能很好地考查学生的理解、推理、分析综合及应用数学处理物理问题的能力．通过对近年高考题的研究，此部分结合动量定理的力电综合模型经常在高考题中出现。

本文结合例题分析应用动量定理解决电磁感应问题的思维起点。

一、 以累积公式q=It 结合动量定理为思维起点直导线在磁场中要受到安培力的作用，速度发生变化，安培力随之变化。

通常直导线（或线框）的运动为非匀变速直线运动，不能用牛顿运动定律结合运动学公式解题，而动量定理适用于非匀变速直线运动。

在时间△t 内安培力的冲量BLq t BLI t F =∆=∆，式中q 是通过导体截面的电量。

利用该公式结合动量定理是解答此类问题思维起点。

例1．如图所示，在匀强磁场区域内与B 垂直的平面中有两根足够长的固定金属平行导轨，在它们上面横放两根平行导体棒构成矩形回路，长度为L ，质量为m ，电阻为R ，回路部分导轨电阻可忽略，棒与导轨无摩擦，开始时图中左侧导体棒静止，右侧导体棒具有向右的初速v 0，试求两棒之间距离增长量x 的上限。

析与解：当右棒运动时，产生感应电动势，两棒中有感应电流通过，右棒受到安培力作用而减速，左棒受到安培力作用而加速。

当它们的速度相等时，它们之间的距离最大。

设它们的共同速度为v ，则据动量守恒定律可得：mv 0＝2mv ，即021v v = 对于左棒应用动量定理可得：BILt= mv所以，通过导体棒的电量q=It =BL mv 20 而q =R BLx t I 2=∆ 由上述各式可得： x =220LB R mv 。

v点评：本题结合冲量公式BLq t BLI t F =∆=∆应用动量定理，使貌似复杂的问题得到迅速解决。

例2.（原创预测题）如图所示，两水平放置的平行光滑金属导轨相距为L ，导轨左端用导线连在一起，导轨电阻不计，整个装置垂直处于磁感强度为B 的匀强磁场中，另有一根长也为L 的金属棒垂直放在导轨上，现给金属棒一向右的水平初速度v 。

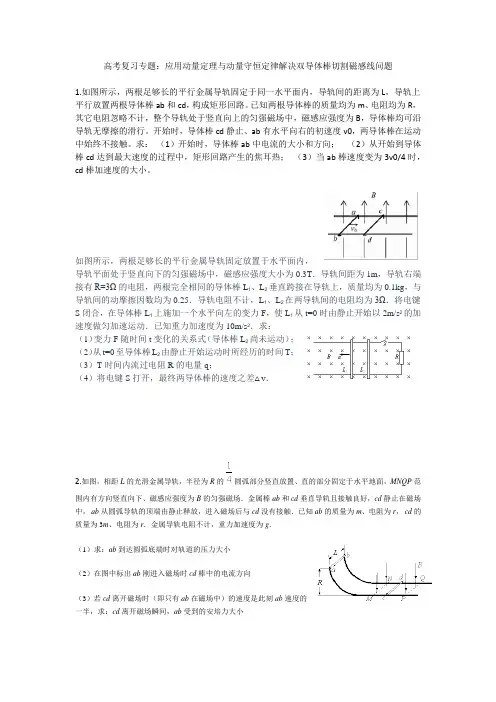

高考复习专题：应用动量定理与动量守恒定律解决双导体棒切割磁感线问题1.如图所示，两根足够长的平行金属导轨固定于同一水平面内，导轨间的距离为L，导轨上平行放置两根导体棒ab和cd，构成矩形回路。

已知两根导体棒的质量均为m、电阻均为R，其它电阻忽略不计，整个导轨处于竖直向上的匀强磁场中，磁感应强度为B，导体棒均可沿导轨无摩擦的滑行。

开始时，导体棒cd静止、ab有水平向右的初速度v0，两导体棒在运动中始终不接触。

求：（1）开始时，导体棒ab中电流的大小和方向；（2）从开始到导体棒cd达到最大速度的过程中，矩形回路产生的焦耳热；（3）当ab棒速度变为3v0/4时，cd棒加速度的大小。

如图所示，两根足够长的平行金属导轨固定放置于水平面内，导轨平面处于竖直向下的匀强磁场中，磁感应强度大小为0.3T．导轨间距为1m，导轨右端接有R=3Ω的电阻，两根完全相同的导体棒L1、L2垂直跨接在导轨上，质量均为0.1kg，与导轨间的动摩擦因数均为0.25．导轨电阻不计，L1、L2在两导轨间的电阻均为3Ω．将电键S闭合，在导体棒L1上施加一个水平向左的变力F，使L1从t=0时由静止开始以2m/s2的加速度做匀加速运动．已知重力加速度为10m/s2．求：（1）变力F随时间t变化的关系式（导体棒L2尚未运动）；（2）从t=0至导体棒L2由静止开始运动时所经历的时间T；（3）T时间内流过电阻R的电量q；（4）将电键S打开，最终两导体棒的速度之差△v．2.如图，相距L的光滑金属导轨，半径为R的圆弧部分竖直放置、直的部分固定于水平地面，MNQP范围内有方向竖直向下、磁感应强度为B的匀强磁场．金属棒ab和cd垂直导轨且接触良好，cd静止在磁场中， ab从圆弧导轨的顶端由静止释放，进入磁场后与cd没有接触．已知ab的质量为m、电阻为r， cd的质量为3m、电阻为r．金属导轨电阻不计，重力加速度为g．（1）求：ab到达圆弧底端时对轨道的压力大小（2）在图中标出ab刚进入磁场时cd棒中的电流方向（3）若cd离开磁场时（即只有ab在磁场中）的速度是此刻ab速度的一半，求：cd离开磁场瞬间，ab受到的安培力大小如图所示，电阻均为R的金属棒a、b，a棒的质量为m，b棒的质量为M，放在如图所示光滑的轨道的水平部分，水平部分有如图所示竖直向下的匀强磁场，圆弧部分无磁场，且轨道足够长；开始给a棒一水平向左的的初速度v0，金属棒a、b与轨道始终接触良好．且a 棒与b棒始终不相碰。

动量定理动量守恒在电磁感应中导轨与导体棒的应用解析版Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】ABRv0B导轨与导体棒问题一、单棒问题【典例1】如图所示，AB杆受一冲量作用后以初速度v=4m/s沿水平面内的固定轨道运动，经一段时间后而停止．AB的质量为m=5g，导轨宽为L=，电阻为R=2Ω，其余的电阻不计，磁感强度B=，棒和导轨间的动摩擦因数为μ=，测得杆从运动到停止的过程中通过导线的电量q=10﹣2C，求：上述过程中（g取10m/s2）（1）AB杆运动的距离；（2）AB杆运动的时间；（3）当杆速度为2m/s时，其加速度为多大【答案】（1）；（2）；（3）12m/s2．（2）根据动量定理有：﹣（F安t+μmgt）=0﹣mv而F安t=BLt=BLq ，得：BLq+μmgt=mv，解得：t=（3）当杆速度为2m/s时，由感应电动势为：E=BLv安培力为：F=BIL，而I=然后根据牛顿第二定律：F+μmg=ma代入得：解得加速度：a=12m/s2，25.（20分）如图(a)，超级高铁(Hyperloop)是一种以“真空管道运输”为理论核心设计的交通工具，它具有超高速、低能耗、无噪声、零污染等特点。

如图(b)，已知管道中固定着两根平行金属导轨MN、PQ，两导轨间距为r；运输车的质量为m，横截面是半径为r的圆。

运输车上固定着间距为D、与导轨垂直的两根导体棒1和2，每根导体棒的电阻为R，每段长度为D的导轨的电阻也为R。

其他电阻忽略不计，重力加速度为g。

(1)如图(c)，当管道中的导轨平面与水平面成θ=30°时，运输车恰好能无动力地匀速下滑。

求运输车与导轨间的动摩擦因数μ；(2)在水平导轨上进行实验，不考虑摩擦及空气阻力。

①当运输车由静止离站时，在导体棒2后间距为D处接通固定在导轨上电动势为E的直流电源，此时导体棒1、2均处于磁感应强度为B，垂直导轨平向下的匀强磁场中，如图(d)。

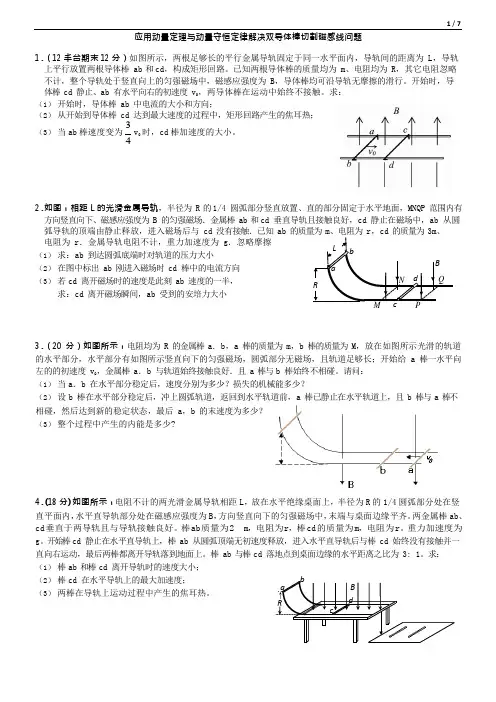

bac d BRM N P Q L应用动量定理与动量守恒定律解决双导体棒切割磁感线问题1.（12丰台期末12分）如图所示，两根足够长的平行金属导轨固定于同一水平面，导轨间的距离为L ，导轨上平行放置两根导体棒ab 和cd ，构成矩形回路。

已知两根导体棒的质量均为m 、电阻均为R ，其它电阻忽略不计，整个导轨处于竖直向上的匀强磁场中，磁感应强度为B ，导体棒均可沿导轨无摩擦的滑行。

开始时，导体棒cd 静止、ab 有水平向右的初速度v 0，两导体棒在运动中始终不接触。

求： （1）开始时，导体棒ab 中电流的大小和方向；（2）从开始到导体棒cd 达到最大速度的过程中，矩形回路产生的焦耳热； （3）当ab 棒速度变为43v 0时，cd 棒加速度的大小。

2.如图，相距L 的光滑金属导轨，半径为R 的1/4圆弧部分竖直放置、直的部分固定于水平地面，MNQP 围有方向竖直向下、磁感应强度为B 的匀强磁场．金属棒ab 和cd 垂直导轨且接触良好，cd 静止在磁场中，ab 从圆弧导轨的顶端由静止释放，进入磁场后与cd 没有接触．已知ab 的质量为m 、电阻为r ，cd 的质量为3m 、电阻为r ．金属导轨电阻不计，重力加速度为g ．忽略摩擦（1）求：ab 到达圆弧底端时对轨道的压力大小（2）在图中标出ab 刚进入磁场时cd 棒中的电流方向 （3）若cd 离开磁场时的速度是此刻ab 速度的一半， 求：cd 离开磁场瞬间，ab 受到的安培力大小3.（20分）如图所示，电阻均为R 的金属棒a ．b ，a 棒的质量为m ，b 棒的质量为M ，放在如图所示光滑的轨道的水平部分，水平部分有如图所示竖直向下的匀强磁场，圆弧部分无磁场，且轨道足够长；开始给a 棒一水平向左的的初速度v 0，金属棒a ．b 与轨道始终接触良好．且a 棒与b 棒始终不相碰。

请问： （1）当a ．b 在水平部分稳定后，速度分别为多少？损失的机械能多少？（2）设b 棒在水平部分稳定后，冲上圆弧轨道，返回到水平轨道前，a 棒已静止在水平轨道上，且b 棒与a 棒不相碰，然后达到新的稳定状态，最后a ，b 的末速度为多少？ （3）整个过程中产生的能是多少?4.(18分)如图所示，电阻不计的两光滑金属导轨相距L ，放在水平绝缘桌面上，半径为R 的1/4圆弧部分处在竖直平面，水平直导轨部分处在磁感应强度为B ，方向竖直向下的匀强磁场中，末端与桌面边缘平齐。

动力学、动量和能量观点在电学中的应用电磁感应中的动量和能量的应用1.应用动量定理可以由动量变化来求解变力的冲量.如在导体棒做非匀变速运动的问题中，应用动量定理可以解决牛顿运动定律不易解答的问题.2.在相互平行的水平轨道间的双棒做切割磁感线运动时，由于这两根导体棒所受的安培力等大反向，合外力为零，若不受其他外力，两导体棒的总动量守恒，解决此类问题往往要应用动量守恒定律.类型1动量定理和功能关系的应用例1如图1所示，两根电阻不计的光滑金属导轨竖直放置，相距为L，导轨上端接电阻R，宽度相同的水平条形区域Ⅰ和Ⅱ内有磁感应强度为B、方向垂直导轨平面向里的匀强磁场，其宽度均为d，Ⅰ和Ⅱ之间相距为h且无磁场.一长度为L、质量为m、电阻为r的导体棒，两端套在导轨上，并与两导轨始终保持良好的接触，导体棒从距区域Ⅰ上边界H处由静止释放，在穿过两段磁场区域的过程中，流过电阻R上的电流及其变化情况相同，重力加速度为g.求：(1)导体棒进入区域Ⅰ的瞬间，通过电阻R的电流大小与方向.(2)导体棒通过区域Ⅰ的过程，电阻R上产生的热量Q.(3)求导体棒穿过区域Ⅰ所用的时间.(2018·甘肃天水模拟)如图2所示，竖直放置的两光滑平行金属导轨，置于垂直于导轨平面向里的匀强磁场中，两根质量相同的导体棒a和b，与导轨紧密接触且可自由滑动.先固定a，释放b，当b的速度达到10 m/s时，再释放a，经过1 s后，a的速度达到12 m/s，g取10 m/s2，则：(1)此时b的速度大小是多少？(2)若导轨足够长，a、b棒最后的运动状态怎样？类型2动量守恒定律和功能关系的应用1.问题特点对于双导体棒运动的问题，通常是两棒与导轨构成一个闭合回路，当其中一棒在外力作用下获得一定速度时必然在磁场中切割磁感线，在该闭合电路中形成一定的感应电流；另一根导体棒在磁场中通过时在安培力的作用下开始运动，一旦运动起来也将切割磁感线产生一定的感应电动势，对原来电流的变化起阻碍作用.2.方法技巧解决此类问题时通常将两棒视为一个整体，于是相互作用的安培力是系统的内力，这个变力将不影响整体的动量守恒.因此解题的突破口是巧妙选择系统，运用动量守恒(动量定理)和功能关系求解.(2017·湖南长沙四县三月模拟)足够长的平行金属轨道M、N，相距L＝0.5 m，且水平放置；M、N左端与半径R＝0.4 m的光滑竖直半圆轨道相连，与轨道始终垂直且接触良好的金属棒b和c可在轨道上无摩擦地滑动，两金属棒的质量m b＝m c＝0.1 kg，接入电路的有效电阻R b＝R c＝1 Ω，轨道的电阻不计.平行水平金属轨道M、N处于磁感应强度B＝1 T的匀强磁场中，磁场方向与轨道平面垂直向上，光滑竖直半圆轨道在磁场外，如图3所示，若使b棒以初速度v0＝10 m/s开始向左运动，运动过程中b、c不相撞，g取10 m/s2，求：(1)c棒的最大速度；(2)c棒达最大速度时，此棒产生的焦耳热；(3)若c棒达最大速度后沿半圆轨道上滑，金属棒c到达轨道最高点时对轨道的压力的大小.如图4所示，平行倾斜光滑导轨与足够长的平行水平光滑导轨平滑连接，导轨电阻不计.质量分别为m和12m的金属棒b和c静止放在水平导轨上，b、c两棒均与导轨垂直.图中de虚线往右有范围足够大、方向竖直向上的匀强磁场.质量为m的绝缘棒a垂直于倾斜导轨静止释放，释放位置与水平导轨的高度差为h.已知绝缘棒a滑到水平导轨上与金属棒b发生弹性正碰，金属棒b进入磁场后始终未与金属棒c发生碰撞.重力加速度为g.求：(1)绝缘棒a与金属棒b发生弹性正碰后分离时两棒的速度大小；(2)金属棒b进入磁场后，其加速度为其最大加速度的一半时的速度大小；(3)两金属棒b、c上最终产生的总焦耳热.如图所示，在光滑的水平面上，有一垂直向下的匀强磁场分布在宽度为L的区域内，现有一个边长为a（a﹤L）的正方形闭合线圈以初速度v0垂直磁场边界滑过磁场后，速度为v(v﹤v0)，那么线圈（）A完全进入磁场中时的速度大于（v0+v）/2B完全进入磁场中时的速度等于（v0+v）/2C完全进入磁场中时的速度小于（v0+v）/2D以上情况均有可能如图所示,在水平面上有两条导电导轨MN、PQ，导轨间距为d，匀强磁场垂直于导轨所在的平面向里，磁感应强度的大小为B ，两根完全相同的金属杆1、2间隔一定的距离摆开放在导轨上，且与导轨垂直。

2022-2023高考物理二轮复习（新高考）08讲动量与动量守恒定律在电磁感应中的应用●动量与动量守恒定律在电磁感应中的应用的思维导图●重难点突破一.动量定理在电磁感应现象中的应用:导体棒在感应电流所引起的安培力作用下运动时，当题目中涉及速度v、电荷量q、运动时间t、运动位移x时常用动量定理求解．二.动量守恒定律在电磁感应中的应用：在双金属棒切割磁感线的系统中，双金属棒和导轨构成闭合回路，安培力充当系统内力，如果它们不受摩擦力，且受到的安培力的合力为0时，满足动量守恒，运用动量守恒定律解题比较方便．●考点应用，质量为m，电阻不计，匀强1.水平放置的平行光滑导轨，间距为L，左侧接有电阻R，导体棒初速度为v磁场的磁感应强度为B，导轨足够长且电阻不计，从开始运动至停下来导体棒或金属框在感应电流所引起的安培力作用下做非匀变速直线运动时，常用的计算：－B I L Δt ＝0－mv 0，q ＝I Δt ，q ＝mv 0BL －B 2L 2v R Δt ＝0－mv 0，x ＝v Δt ＝mv 0R B 2L2例1：如图所示，固定在同一水平面内的两根平行长直金属导轨的间距为d ，其右端接有阻值为R 的电阻，整个装置处在竖直向上、磁感应强度大小为B 的匀强磁场中。

一质量为m （质量分布均匀）的导体杆ab 垂直于导轨放置，且与两导轨保持良好接触，杆与导轨之间的动摩擦因数为μ。

现杆在水平向左、垂直于杆的恒力F 作用下从静止开始沿导轨运动距离L 时，速度恰好达到最大（运动过程中杆始终与导轨保持垂直）。

设杆接入电路的电阻为r ，导轨电阻不计，重力加速度大小为g ，则此过程错误的是（）A ．杆的速度最大值为22()F mg RB d μ-B ．流过电阻R 的电荷量为BdLR r+C ．从静止到速度恰好达到最大经历的时间2222()()()m R r B d L t B d F mg R r μ+=+-+D ．恒力F 做的功与安培力做的功之和大于杆动能的变化量【答案】A【详解】A ．当杆的速度达到最大时，安培力为22=B d v F R r +安此时杆受力平衡，则有F-μmg-F 安=0解得22()()F mg R r v B d μ-+=A 错误，符合题意；B ．流过电阻R 的电荷量为BdLq It R r R r∆Φ===++B 正确，不符合题意；C ．根据动量定理有()F mg t BIt mv μ--=，q It=结合上述解得2222()()()mg R r B d L t B d F mg R r μ+=+-+C 正确，不符合题意；D ．对于杆从静止到速度达到最大的过程，根据动能定理，恒力F 、安培力、摩擦力做功的代数和等于杆动能的变化量，由于摩擦力做负功，所以恒力F 、安培力做功的代数和大于杆动能的变化量，D 正确，不符合题意。

补充作业（11） 电磁感应中的动量与能量问题[方法点拨] 电磁感应中的有些题目可以从动量角度着手，运用动量定理或动量守恒定律解决：①应用动量定理可以由动量变化来求解变力的冲量.如在导体棒做非匀变速运动的问题中，应用动量定理可以解决牛顿运动定律不易解答的问题.②在相互平行的水平轨道间的双棒做切割磁感线运动时，由于这两根导体棒所受的安培力等大反向，合外力为零，若不受其他外力，两导体棒的总动量守恒，解决此类问题往往要应用动量守恒定律.1.如图1所示，光滑平行金属导轨PQ 、MN 倾斜固定放置，导轨所在平面与水平面的夹角θ＝30°，导轨底端连接有阻值为R 的电阻，导轨间距为L .方向垂直于导轨平面向下的有界匀强磁场的边界ab 、cd 垂直于导轨，磁场的磁感应强度大小为B ，边界ab 、cd 间距为s .将一长度为L 、质量为m 、阻值也为R 的金属棒垂直放置在导轨上，金属棒开始的位置离ab 的距离为12s ，现将金属棒由静止释放，金属棒沿导轨向下做加速运动，到达cd 位置时金属棒的加速度刚好为零，金属棒运动过程中始终垂直于导轨并与导轨接触良好，不计导轨及其他电阻，重力加速度为g ，求：图1(1)金属棒从释放到到达cd 位置的过程中，通过电阻R 的电荷量；(2)金属棒从ab 运动到cd 的时间.2.如图2甲所示，平行粗糙导轨固定在绝缘水平桌面上，间距L ＝0.2 m ，导轨左端接有R ＝1 Ω的电阻，质量为m ＝0.1 kg 的粗糙导体棒ab 垂直静置于导轨上，导体棒及导轨的电阻忽略不计.整个装置处于磁感应强度B ＝0.5 T 的匀强磁场中，磁场方向垂直导轨向下.现用与导轨平行的外力F 作用在导体棒ab 上使之一开始做匀加速运动，且外力F 随时间变化关系如图乙所示，重力加速度g ＝10 m/s 2，求：图2(1)比较导体棒a、b两点电势的高低；(2)前10 s导体棒ab的加速度大小；(3)若整个过程中通过R的电荷量为65 C，则导体棒ab运动的总时间是多少？3.如图3所示，足够长的水平轨道左侧部分b1b2－c1c2轨道间距为2L，右侧部分c1c2－d1d2的轨道间距为L，圆弧轨道与水平轨道相切于b1b2，所有轨道均光滑且电阻不计.在水平轨道内有斜向下与竖直方向夹角θ＝37°的匀强磁场，磁感应强度大小为B＝0.1 T.质量为M＝0.2 kg的金属棒C垂直于轨道静止放置在右侧窄轨道上，质量为m＝0.1 kg的导体棒A自圆弧轨道上a1a2处由静止释放，两金属棒在运动过程中始终相互平行且与轨道保持良好接触，A 棒总在宽轨上运动，C棒总在窄轨上运动.已知：两金属棒接入电路的有效电阻均为R＝0.2 Ω，h＝0.2 m，L＝0.2 m，sin 37°＝0.6，cos 37°＝0.8，g取10 m/s2，求：图3(1)金属棒A滑到b1b2处时的速度大小；(2)金属棒C匀速运动的速度大小；(3)在两棒整个的运动过程中通过金属棒A某截面的电荷量；(4)在两棒整个的运动过程中金属棒A、B在水平轨道间扫过的面积之差.4.某小组同学在研究图4甲所示的电磁枪原理时，绘制了图乙所示的简图(为俯视图)，图中两平行金属导轨间距为L固定在水平面上，整个装置处在竖直向下、磁感应强度为B的匀强磁场中，平行导轨左端电路如图所示，电源的电动势为E(内阻不计)，电容器的电容为C.一质量为m、长度也为L的金属导体棒垂直于轨道平放在导轨上，忽略摩擦阻力和导轨、导线的电阻，假设平行金属导轨足够长.图4(1)将开关S接a，电源对电容器充电.a.求电容器充电结束时所带的电荷量Q；b.请在图丙中画出充电过程中电容器两极板间的电压u随电容器所带电荷量q变化的图象；借助u－q图象求出稳定后电容器储存的能量E0.(2)电容器充电结束后，将开关接b，电容器放电，导体棒由静止开始运动，不计放电电流引起的磁场影响.a.已知自由电子的电荷量为e，请你分析推导当导体棒获得最大速度之后，导体棒中某一自由电子所受的电场力与导体棒最大速度之间的关系式；b.导体棒由静止到获得最大速度的过程中，由于存在能量损失ΔE损，电容器释放的能量没有全部转化为导体棒的动能，求ΔE损.。

电磁感应中的“双杆问题”电磁感应中“双杆问题”是学科内部综合的问题，涉及到电磁感应、安培力、牛顿运动定律和动量定理、动量守恒定律及能量守恒定律等。

要求学生综合上述知识，认识题目所给的物理情景，找出物理量之间的关系，因此是较难的一类问题，也是近几年高考考察的热点。

下面对“双杆”类问题进行分类例析1.“双杆”向相反方向做匀速运动当两杆分别向相反方向运动时，相当于两个电池正向串联。

[例] 两根相距d=0.20m的平行金属长导轨固定在同一水平面内，并处于竖直方向的匀强磁场中，磁场的磁感应强度B=0.2T，导轨上面横放着两条金属细杆，构成矩形回路，每条金属细杆的电阻为r=0.25Ω，回路中其余部分的电阻可不计。

已知两金属细杆在平行于导轨的拉力的作用下沿导轨朝相反方向匀速平移，速度大小都是v=5.0m/s，如图所示，不计导轨上的摩擦。

（1）求作用于每条金属细杆的拉力的大小。

（2）求两金属细杆在间距增加0.40m的滑动过程中共产生的热量。

解析：（1）当两金属杆都以速度v匀速滑动时，每条金属杆中产生的感应电动势分别为：E1=E2=Bdv由闭合电路的欧姆定律，回路中的电流强度大小为：因拉力与安培力平衡，作用于每根金属杆的拉力的大小为F1=F2=IBd。

由以上各式并代入数据得N（2）设两金属杆之间增加的距离为△L，则两金属杆共产生的热量为，代入数据得Q=1.28×10-2J。

2.“双杆”同向运动，但一杆加速另一杆减速当两杆分别沿相同方向运动时，相当于两个电池反向串联。

[例] 两根足够长的固定的平行金属导轨位于同一水平面内，两导轨间的距离为L。

导轨上面横放着两根导体棒ab和cd，构成矩形回路，如图所示。

两根导体棒的质量皆为m，电阻皆为R，回路中其余部分的电阻可不计。

在整个导轨平面内都有竖直向上的匀强磁场，磁感应强度为B。

设两导体棒均可沿导轨无摩擦地滑行。

开始时，棒cd静止，棒ab有指向棒cd 的初速度v0。

电磁感应中的动量问题解读和专题训练专题　“双棒+水平导轨等间距”模型【问题解读】1．在双金属棒切割磁感线的系统中，双金属棒和导轨构成闭合回路，安培力充当系统内力，如果它们不受摩擦力或拉力，且受到的安培力的合力为0时，满足动量守恒，运用动量守恒定律解题比较方便。

2．双棒模型(不计摩擦力)类型双棒无外力双棒有外力示意图(F为恒力)特点分析1.电路特点棒1切割磁感线产生感应电动势相对于电源；棒2受到安培力而加速运动，运动后产生反电动势。

2.电流特点回路中电流I=Blv1-Blv2R1+R2=Bl v1-v2R1+R2棒1减速，棒2加速，两棒的相对速度变小，回路中电流减小。

当v2=0时，回路中电流最大，I m=Blv0R1+R2当v2=v1时，回路中电流最小，为零。

3.运动特点棒1做加速度减小的减速运动，棒2做加速度减小的加速运动。

最终两棒速度相等。

1.电路特点棒1切割磁感线产生感应电动势相对于电源；棒2受到安培力而加速运动，运动后产生反电动势。

2.电流特点回路中电流I=Blv1-Blv2R1+R2=Bl v1-v2R1+R2棒1加速，棒2加速，两棒的相对速度差恒定时，回路中电流恒定。

3.运动特点某时刻中回路中电流I=Bl v1-v2R1+R2安培力F A=BIl棒1加速度a1=F-F Am，棒2加速度a2=F Am，初始阶段，a1>a2，(v1-v2)增大，I增大，棒所受安培力增大，金属棒1加速度减小，金属棒2加速度增大，即棒1做加速度减小的加速运动，棒2做加速度减小的加速运动。

当a1=a2，(v1-v2)恒定，两棒匀加速运动。

最终两棒速度差恒定，电流恒定。

稳定时，F=(m1+m2)a,F A=m2a,F A=BIl,I =Bl v 1-v 2R 1+R 2,联立解得：(v 1-v 2)=R 1+R 2 m 2FB 2l 2m 1+m2。

速度图像动力学观点导体棒1受安培力的作用做加速度减小的减速运动，导体棒2受安培力的作用做加速度减小的加速运动，最后两棒以相同的速度做匀速直线运动。

电磁感应中动量、能量关系的运用1.如图2所示，在光滑的水平面上，有一垂直向下的匀强磁场分布在宽度为L的区域内，现有一个边长为a（a﹤L）的正方形闭合线圈以初速度v0垂直磁场边界滑过磁场后，速度为v(v﹤v0)，那么线圈（）A.完全进入磁场中时的速度大于（v0+v）/2B.完全进入磁场中时的速度等于（v0+v）/2C.完全进入磁场中时的速度小于（v0+v）/2D.以上情况均有可能2.如图3所示,在水平面上有两条导电导轨MN、PQ，导轨间距为d，匀强磁场垂直于导轨所在的平面向里，磁感应强度的大小为B，两根完全相同的金属杆1、2间隔一定的距离摆开放在导轨上，且与导轨垂直。

它们的电阻均为R，两杆与导轨接触良好，导轨电阻不计，金属杆的摩擦不计。

杆1以初速度v0滑向杆2，为使两杆不相碰，则杆2固定与不固定两种情况下，最初摆放两杆时的最少距离之比为（）A.1:1B.1:2C.2:1D.1:13.如图所示，光滑导轨EF、GH等高平行放置，EG间宽度为FH间宽度的3倍，导轨右侧水平且处于竖直向上的匀强磁场中，左侧呈弧形升高。

ab、cd是质量均为m的金属棒，现让ab从离水平轨道h高处由静止下滑，设导轨足够长。

试求：(1)ab、cd棒的最终速度；(2)全过程中感应电流产生的焦耳热。

4.如图所示，竖直放置的两光滑平行金属导轨，置于垂直于导轨平面向里的匀强磁场中，两根质量相同的导体棒a和b，与导轨紧密接触且可自由滑动。

先固定a，释放b，当b的速度达到10m/s时，再释放a，经过1s后，a的速度达到12m/s，则（1）此时b的速度大小是多少？（2）若导轨很长，a、b棒最后的运动状态。

5.两根平行的金属导轨，固定在同一水平面上，磁感强度B=0.5T 的匀强磁场与导轨所在平面垂直，导轨的电阻很小，可忽略不计。

导轨间的距离l=0.20m ，两根质量均为m=0.10kg 的平行金属杆甲、乙可在导轨上无摩擦地滑动，滑动过程中与导轨保持垂直，每根金属杆的电阻为R=0.50Ω。
