底板、侧墙模板及支架施工技术交底

底板混凝土施工安全技术交底1. 前言底板混凝土施工是建筑工程中的重要一环，在施工前需要进行充分的技术交底，明确施工方案和安全措施。

本文从施工前期准备、施工过程控制和安全管理等方面进行详细介绍，以确保在底板混凝土施工过程中确保施工质量和安全。

2. 施工前期准备2.1 施工方案确定在底板混凝土施工前，需要根据建筑图纸和实际情况确定具体的施工方案，包括混凝土拌合比、浇筑方式、模板安装等。

2.2 地坪基础检查和清理底板混凝土浇筑前，必须进行地面基础的检查和清理工作，包括地面平整度、杂物清除等。

特别是在施工现场需要严格清理，避免垃圾、石头等带进施工区域，影响施工质量和安全。

2.3 模板安装模板的安装直接影响着混凝土施工质量。

在进行模板安装时，必须保证模板的垂直度和水平度，严格按照施工方案要求进行安装，以确保施工质量和安全。

3. 施工过程控制3.1 混凝土搅拌和运输混凝土的搅拌和运输是底板混凝土施工的核心环节。

在搅拌和运输过程中，必须加强管理和控制，严格按照施工计划进行作业，保证混凝土的质量和浇筑顺序。

3.2 混凝土浇筑和压实混凝土浇筑和压实是底板混凝土施工的最后一道工序。

在施工过程中，必须严格控制浇筑和压实速度，保证混凝土的均匀性和结实度。

4. 安全管理4.1 工作现场安全底板混凝土施工现场是一个危险的工作环境，必须制定和执行详细的安全管理制度，建立有效的现场安全防护措施，保证工人的身体健康和安全。

4.2 原材料安全混凝土原材料是底板混凝土施工的基础，必须严格按照质量标准进行管理和监督，保证原材料的安全和质量。

4.3 设备设施安全混凝土施工设备和设施必须经过检验和维护，确保其安全性和可靠性。

在施工过程中，必须加强对设备设施的维护和保养，保证施工机器的正常运行。

5. 总结本文从施工前期准备、施工过程控制和安全管理等方面进行了详细介绍，以确保在底板混凝土施工过程中确保施工质量和安全。

作为一种建筑工程关键环节，底板混凝土施工必须经过充分的技术交底和安全措施制定，提升施工质量和安全性。

模板⼯程施⼯技术交底交底内容：墙体模板本⼯程主楼主体结构墙体设计均为普通型剪⼒墙，标准层墙厚200mm，均采⽤四道螺杆体系。

墙体模板为15mm厚覆膜⽊模板，竖向次龙⾻采⽤40mm×40mm×2.7mm⽅钢管，间距150mm，主龙⾻采⽤定型化模板夹具40mm×60mm×2.5mm双拼⽅钢。

墙体采⽤M14对拉螺杆，横向间距为850mm，在施⼯时套设Φ18增强PVC管。

2.95m层⾼：主龙⾻间距第⼀道距地250mm，第⼆道距地850mm，第三道距地1500mm，第四道距地2300mm;3.15m层⾼：主龙⾻间距第⼀道距地250mm，第⼆道距地850mm，第三道距地1500mm，第四道距地2350mm。

1、模板⽀设流程弹模板控制线→安放⽔泥撑棍→拼装⼀侧模板→安装穿墙螺栓和塑料套管→拼装另⼀侧模板→拼装洞⼝模板→安装主次背楞→安装阳⾓锁具→安装可调节拉条并调节固定2、主要⼯序操作要点（1）根据设计图纸进⾏深化设计，再进⾏模板配模设计及排版，在加⼯区配模、统⼀打孔完成后在楼层拼装。

（2）标准层采⽤四道螺杆模板体系，模板采⽤915*1830mm模板，模板拼缝处采⽤40*90mm⽊模板钉紧，防⽌拼缝处漏浆。

（3）对拉螺杆横向间距365mm，次梁间距150mm，主梁采⽤定型化模板夹具，模内⽔泥⽀撑应与对拉螺栓相邻，间距同螺栓间距，必须设置上、中上、中下、下四道，防⽌加固螺栓过紧，导致截⾯缩⼩进⾯影响墙⾯平整度。

墙体模板竖向拼缝处应设置双混凝⼟撑棍。

（4）门洞⼝处需增设2道固定加固锁具，采⽤40*40⽅钢制作定型化夹具，阳⾓处采⽤定型⽅钢代替⽊⽅。

保证阳⾓处不发⽣涨模现象。

（5）楼板混凝⼟外墙浇筑时预先楼⾯标⾼以下100mm处预埋锥形埋螺栓。

螺栓作⽤：上层剪⼒墙根部施⼯缝回固就利⽤预埋螺栓进⾏紧固；如下图：（6）剪⼒墙模板根部放40*40⾓铁防⽌漏浆，⾓钢置于模板外侧并紧贴模板（楼⾯混凝⼟浇筑时需保证墙体两侧的标⾼以及平整度）；（7）模板配模时整体缩⼩5mm，合模前模板内杂物应清理⼲净；模板下⼝采⽤⽔冲法将墙内根本的⽊屑清理⼲劲。

③对于梁高h≥0.75m的应设置对拉螺栓，梁侧竖肋采用木方40mm×60mm@300mm，梁侧横肋采用2A48钢管，现场根据梁高及对拉螺栓的实际情况钉紧固定。为统一采购及施工方便，本工程拟统一采用M14对拉螺栓，设置方法按以下原则处理：①对拉螺栓数目应随梁高的变大而增加，0.75m≤h<1.0m时设置一条，居中设置；②1m≤h<1.4m，设置两条，约三等分梁高设置；③1.4m≤h<1.7m，设置三条，约四等分梁高设置
9、拆除基础或地下室的模板时，要先检查基模，土壁的情况，发现有松软、龟裂等不安全因数时，必须采取措施后方可下人作业。拆下的模板和支撑件不得在离槽上口1m以内堆放，并随拆随运。
五、模板安装质量要求
必须符合《混凝土结构工程施工及验收规范》（GB 50204-2002）及相关规范要求。即"模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠的承受浇筑混凝土的重量、侧压力以及施工荷载"。
3、剪刀撑、扫地杆设置
架体应在距离地面200mm左右设置纵横向扫地杆件。挑檐梁板模板支架必须沿支架纵向两端和转角处设置剪刀撑。每道剪刀撑最多跨越7根立柱，斜杆倾角在45~60度左右；满堂模板支架四边与中间每隔6m左右设一组剪刀撑。
三、模板安装
1、模板安装的一般要求：
竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。
7、清扫口的留置：楼梯模板清扫口留在平台梁下口，清扫口50×100洞，以便用空压机清扫模内的杂物，清理干净后，用木胶合板背订木方固定。
8、跨度小于4m不考虑，4～6m的板起拱10mm；跨度大于6m的板起拱15mm。
9、与安装配合：合模前与钢筋、水、电安装等工种协调配合，合模通知书发放后方可合模。

3)防止出现质量通病：由于底板钢筋施工要求较复杂，此处一定要注意钢筋绑扎接头和焊接接头按要求错开问题。
4)绑扎加强筋：根据图纸设计依次绑扎局部加强筋。
1.1.3、绑扎底板上层网片钢筋
1)铺设上层铁马凳：马凳用剩余短料焊制成，马凳短向放置，间距1m。
技术交底
工程名称
交底部位
施工单位
交底日期
年月日
交底内容：
4)绑扎暗柱和墙体插筋：根据放好的柱和墙体位置线，将暗柱和墙体插筋绑扎就位，并和底板钢筋点焊固定，要求接头均错开50％，根据设计要求执行，设计无要求时，甩出底板面的长度≥45d，暗柱绑扎两道箍筋，墙体绑扎一道水平筋。
5)保护层：底板下保护层为40mm，柱主筋保护层为35mm，外墙迎水面为50mm，外墙内侧及内墙均为20mm。保护层垫块间距为800mm，梅花型布置。
4)模板固定完毕后拉通线检查板面顺直。
1.3混凝土工程
1.3.4、砼浇筑：
基础底板一次性浇筑，间歇时间不能太长，不允许出现冷缝，砼浇筑顺序由一端向另一端浇筑，砼采用踏步式分层浇筑，分层振捣密实，以使砼的水化热尽量散失。具体为：从下到上分层浇筑，从底层开始浇筑，进行5m后回头来浇筑第二层，如此依次向前浇筑以上各层，上下相邻两层时间不超过2小时，为了控制浇筑高度，须在出灰口及其附近设置尺杆，夜间施工时，尺杆附近要用手把灯进行照明。
1.1.1、绑底板下层网片钢筋
1)根据在防水保护层弹好的钢筋位置线，先铺下层网片的长向钢筋，钢筋接头采用闪光对焊，要求接头在同一截面相互错开50％，同一根钢筋在35d或500mm的长度内不得有两个接头。
2)后铺下层网片上面的短向钢筋，钢筋接头采用闪光对焊，要求接头在同一截面相互错开5O％，同一根钢筋尽量减少接头。

一、交底目的为确保底板施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识，特进行底板安全技术交底。

二、施工范围本交底适用于所有底板施工项目，包括但不限于地下室底板、楼板、地面等。

三、施工内容1. 施工准备- 检查施工图纸，了解设计要求及施工工艺。

- 准备必要的施工设备、材料和安全防护用品。

- 组织施工人员学习安全技术交底内容，确保每位施工人员熟悉并掌握安全操作规程。

2. 施工工艺- 底板混凝土浇筑前，对模板、支撑系统进行验收，确保其稳固可靠。

- 浇筑过程中，严格控制混凝土配合比，确保混凝土强度和质量。

- 采取分层浇筑、分层振捣的方式，确保混凝土密实。

- 浇筑完成后，及时进行养护，防止混凝土裂缝。

3. 安全措施- 人员安全- 施工人员必须佩戴安全帽、安全带等个人防护用品。

- 高处作业时，必须系好安全带，并设置安全防护栏杆。

- 严禁酒后作业，严禁违章操作。

- 机械设备安全- 机械设备必须经过定期检查和维护，确保其安全可靠。

- 机械设备操作人员必须持证上岗，严格按照操作规程操作。

- 材料安全- 材料堆放整齐，不得超高、超宽堆放。

- 易燃易爆材料应远离火源，并采取相应的防火措施。

- 环境安全- 施工现场应保持整洁，不得堆放杂物。

- 施工现场应设置警示标志，提醒施工人员注意安全。

- 施工现场应设置消防设施，确保消防通道畅通。

四、注意事项1. 施工过程中，严格遵循安全技术交底内容，不得擅自更改施工工艺和安全措施。

2. 施工人员应随时关注施工现场的安全状况，发现问题及时报告并采取措施。

3. 施工单位应定期对施工现场进行安全检查，确保施工安全。

五、应急措施1. 发生安全事故时，立即停止施工，组织人员进行救援。

2. 报告相关部门，按照事故应急预案进行处理。

3. 对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。

六、交底时间本次安全技术交底时间为____年____月____日，交底人为____，参与交底人员为____。

筏板基础工程技术交底一、施工准备（一）钢筋工程1、材料要求①钢筋：级别、规格符合设计要求。

质量符合现行标准要求。

②20～22#火烧丝、水泥砂浆(塑料)垫块等。

2、施工机具钢筋切断机、钢筋弯曲机、钢筋调直机、钢筋钩子、钢筋扳子、钢丝刷、墨斗、墨汁、小白线、粉笔等。

3、作业条件①钢筋绑扎前，核对钢筋加工料表是否正确，并检查有无锈蚀现象，除锈后再使用。

②做好放线工作，已弹出柱、墙的位置线，并弹好钢筋位置线。

（二）模板工程1、材料要求竹胶板、木方、穿墙螺栓(外墙一次性使用，内墙下套管周转使用)、架子管、各种规格的钉子等。

2、施工机具手推车、大铲、托线板、砖夹子、铁抹子、靠尺板、电锯、手锯、斧子、电钻、扳手、钳子、线坠、小白线、水性隔离剂等。

3、作业条件①外墙高出300mm部分模板采用竹胶板拼装，拼装完毕后进行编号，并涂刷水性隔离剂，分规格堆放。

②放好轴线、模板边线、水平控制标高线。

③底板钢筋绑扎完毕，水电管线及预埋件均已安装，钢筋保护层垫块己垫好，并办完隐检手续。

（三）混凝土工程(商品混凝土、泵送)1、材料要求①使用商品混凝土，应具有强度、配合比及配比材料的出厂合格证、检测报告等质量证明资料。

②钢筋：钢筋的级别、规格必须符合设计要求。

质量符合现行标准。

钢筋表面应保持清洁，无锈蚀和油污。

③隔离剂：水性隔离剂。

2、施工机具①混凝土罐车、汽车泵（或地泵）、插入式振捣器、振捣棒。

②木袜子、2～3m杠尺、塑料薄膜、小白线。

胎模采用烧结普通砖，M5.0水泥砂浆砌筑，内侧及顶面采用1:2.5水泥砂浆抹面。

③考虑混凝土浇筑时侧压力较大，砖胎模外侧面必须采用木方及钢管进行支撑加固，支撑间距不大于1.5m。

3、作业条件①检查固定模板的铅丝和螺栓是否穿过混凝土墙，如必须穿过时要采取止水措施，特别是管道或预埋件穿过处是否已做好防水处理。

混凝土浇筑层段的模板、钢筋、预埋件及管线等全部安装完毕，模板内的杂物和钢筋油污等要清理干净，模板的缝隙和孔洞已堵严。

模板施工技术交底一、模板的配置1)配模板时要严格的按照大样尺寸进行交底。

2)模板配好后要将梁、柱、平板的编号在模板上标注清楚，并分类堆放整齐。

3)所有柱墙梁的转角必须正确配置。

4)柱、墙模板配置时应按图纸高度缩短10mm5)所有的予留孔洞必须在模板配置时将孔洞开好，如墙柱的下脚予埋螺栓孔洞、空调冷凝管的孔洞等。

6）配模时必须弹线，短头必须上角尺，精心施工，保证模板上线，方正。

7)配模时一定要事先进行计称，顺序按先宽后窄的原则施工，以便节约材料。

8）所有外侧模，楼梯间墙的外模，电梯井墙的内模应按高出设计结构楼面标高30mm配置。

9）所有木方用压刨木方压至48mm厚，没有经过压刨的木方严禁使用。

二、筏板基础模板施工技术交底1）先将图纸尺寸熟悉清楚，按设计要求和下料单配制模板。

2）基础梁吊模必须在工作面以外配制好，并按图纸编号、分类整齐堆放。

3)所有模板端头在下料时必须成直角，模板上下口必须顺直上线，同一块模板的接头不能出现错台、错位、弯曲现象。

4)所有基础梁吊模下口必须在基础梁上焊定位筋，在焊定位筋时必须以地面放线为依据垂直吊上来，定位筋两边的间隙均分。

5)所有基础梁吊模轴线允许移位±5mm，水平标高允许±5mm 。

6）基础粱内必须放置与粱等宽的内衬，内衬间距为500-800mm，等下内衬钢筋时，必须用废料钢筋，严禁用通长钢筋下内衬。

7)同一轴线上的梁上口必须拉通线校直，不能出现弯曲现象。

8）所有外模水平施工缝吊模加固一定要牢，轴线尺寸绝对要控制在士5mm以内。

在安装电梯井内模和吊模之前，必须把轴线吊上来，并且在梁上用红油漆做好标记。

9）在配模时严禁乱锯多层板、长木方下短料等，所有吊模加固完以后，在轴线与轴线之间的梁上口必须拉通长木方或钢管，阴角处打45°斜撑，以防止梁偏位、移位。

10) 模板加固完以后，各班组把你所作工作面的剩料、废料清理出工作面，放置项目部指定地点，必须做到工完场清。

梦蝶花苑8#-11#楼、2#地下车库工程
技术交底书
作业指导书
(模板及支模架技术交底)
梦蝶花苑项目部技术交底及作业指导书
①支设工序：检查→清理→放模板就位线→安放面角模板→安放模→安装穿墙螺栓→安装外模、固定→调整模板间隙、找垂直度→检查、验收模板。

②剪力墙支模前必须涂刷水性脱模剂。

③模板底部每个转角处留置清扫口。

④所有墙体的竖向模板的阴角、阳角加设50×70方木与模板固定，并且在板梁角部也必须加设50×70方木。

⑤对于剪力墙的门洞的模板支撑，必须保证水平支撑间距控制在600mm以，并且在门洞顶部加设45度的斜撑，以确保门洞的侧模刚度。

⑥为了确保剪力墙的质量，外墙板的拉结设φ14对拉螺栓（地下室外墙、水池墙板对拉螺杆中间焊止水片），纵横间距≯450mm，最下一道螺杆离地200mm，上部限定在450mm 左右。

3、梁、板模板
①梁模安装工艺：弹梁轴线并复核→搭支模架→安放梁底模并固定→梁底起拱→扎梁筋→安侧模→侧模拉线支撑（梁高加对拉螺栓）→复核梁模尺寸、标高、位置→与相邻模板连固
楼板模安装工艺：搭支架→测水平→摆50×70木楞→调整楼板模标高及起拱→
- .
本交底书一式三份，交底人一份，受交底人一份，存档一份
- . 可修编.。

2 Nhomakorabea0五
1
2.4×3.2m
k0+047～k0+086
350
450
450
/
二、施工准备、材料设备要求及作业条件要求
2.1 施工准备
（1）熟悉施工图,明确不同区域和段落综合管廊的结构形式和尺寸,确定每个段落的材料组织。
（2）熟悉专项施工方案,不同管廊形式下的模板支架搭设方案和要求，模板支架系统的材料选择要求，以及支架搭设的质量和安全措施。
（3）按照设计和方案做好材料准备，严禁违规使用材料,材料进场时按规定进行抽样检测，合格后方可投入使用,材料进场除满足施工质量安全要求外，满足施工进度要求。
(4)按照工期计划安排及时组织人员进场，特种作业人员必须持证上岗，架子工、模板工和混凝土工等专业技术水平必须满足施工需要，并在施工作业前落实施工安全技术交底和“三级”教育，并形成书面交底记录，存于项目部。
当管廊纵坡大于等于3％时,必须设置钢管防滑的稳定性措施.采用钢管内插入钢筋的方式，钢筋采用16三级螺纹钢钢，钢筋长度20cm，植入底板深度10cm，露出底板深入钢管内10cm。当模板支架拆除后，拔出钢筋，采用水泥浆将钻孔填实。
(2）侧墙模板支架:
侧墙采用组合钢模板600*1200mm,版面厚度3mm，肋高55mm，厚度3mm，横梁采用双排φ48＊3。5mm钢管，间距50cm，对拉螺栓为M14@500*500,侧墙和雨污水隔墙的对拉螺杆采用相应的止水对拉螺杆。
采用木模板时：模板支架搭设高度为3.2m,基础为管廊钢筋混凝土底板,模板采用1。5cm5层覆面竹胶合板,次梁为5＊10cmTC13A方木，间距30cm，托梁采用双排钢管φ48*3.5mm，立杆采用φ48＊3.5mm钢管,纵距b=0.6m，横距l=0.9m，步距h=0.90m，底板以上20cm设置一道扫地杆，横向剪刀撑间距按5跨设置，纵向剪刀撑纵距按5跨设置，横距按3跨设置。

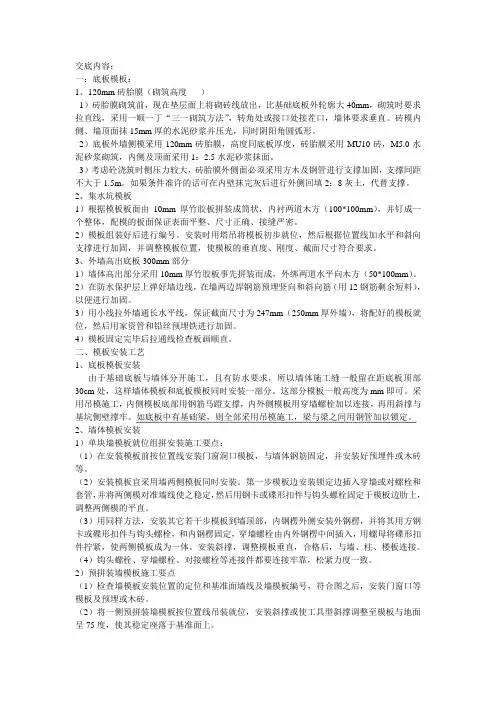

交底内容：一：底板模板：1、120mm砖胎膜（砌筑高度）1）砖胎膜砌筑前，现在垫层面上将砌砖线放出，比基础底板外轮廓大40mm，砌筑时要求拉直线，采用一顺一丁“三一砌筑方法”，转角处或接口处接茬口，墙体要求垂直。

砖模内侧、墙顶面抹15mm厚的水泥砂浆并压光，同时阴阳角圆弧形。

2）底板外墙侧模采用120mm砖胎膜，高度同底板厚度，砖胎膜采用MU10砖，M5.0水泥砂浆砌筑，内侧及顶面采用1：2.5水泥砂浆抹面。

3）考虑砼浇筑时侧压力较大，砖胎膜外侧面必须采用方木及钢管进行支撑加固，支撑间距不大于1.5m。

如果条件准许的话可在内壁抹完灰后进行外侧回填2：8灰土，代替支撑。

2、集水坑模板1）根据模板板面由10mm厚竹胶板拼装成筒状，内衬两道木方（100*100mm），并钉成一个整体，配模的板面保证表面平整、尺寸正确、接缝严密。

2）模板组装好后进行编号。

安装时用塔吊将模板初步就位，然后根据位置线加水平和斜向支撑进行加固，并调整模板位置，使模板的垂直度、刚度、截面尺寸符合要求。

3、外墙高出底板300mm部分1）墙体高出部分采用10mm厚竹胶板事先拼装而成，外绑两道水平向木方（50*100mm）。

2）在防水保护层上弹好墙边线，在墙两边焊钢筋预埋竖向和斜向筋（用12钢筋剩余短料），以便进行加固。

3）用小线拉外墙通长水平线，保证截面尺寸为247mm（250mm厚外墙），将配好的模板就位，然后用家资管和铅丝预埋铁进行加固。

4）模板固定完毕后拉通线检查板画顺直。

二、模板安装工艺1、底板模板安装由于基础底板与墙体分开施工，且有防水要求，所以墙体施工缝一般留在距底板顶部30cm处，这样墙体模板和底板模板同时安装一部分。

这部分模板一般高度为mm即可。

采用吊模施工，内侧模板底部用钢筋马蹬支撑，内外侧模板用穿墙螺栓加以连接，再用斜撑与基坑侧壁撑牢。

如底板中有基础梁，则全部采用吊模施工，梁与梁之间用钢管加以锁定。

2、墙体模板安装1）单块墙模板就位组拼安装施工要点：（1）在安装模板前按位置线安装门窗洞口模板，与墙体钢筋固定，并安装好预埋件或木砖等。

第4页
允许偏差项目：
项目
允 检验
许偏差 方法
（mm）
检验方法
单
高层
层多层 框架
墙、轴线位移 标高
3
3
尺量检查
用水准仪或拉线和尺量±3ຫໍສະໝຸດ ±3检查墙、截面尺寸
±2
±2
尺量检查
每层垂直度
3
3
相邻两板表面高低
2
2
差
用 2m 托线板检查 用直尺和尺量检查
表面平整度
用 2m 靠尺和楔形塞尺检
2
2
查
预埋钢板中心线位
第6页
八、工作量完成后现场必须清理干净，物品堆放到指定地点，并堆放整齐。
审核人
交底人
被交底人
第7页
第5页
作面已按装完毕的平面模板，不可做临时堆放和作业平台，以保证支架的稳定性，防止 平面模板标高和平整度产生偏差。
6、拆除模板时按程序进行，禁止用大锤敲击，防止混凝土墙面及门窗洞口等出现 裂纹。 六、注意事项
1、模板合模前，必须检查；①放线是否准确；②模板底面是否水平；③钢筋是否 有突出前面现象；④模板搭接处是否清理干净；
上皮标高、平整度→办预检
三、操作工艺
1、安装柱模板
第1页
①柱模板配制时，模板必须配置成企口（坐帮），严禁配置成靠帮，模板背方（楞 木）间距不大于 200mm。
②模板组片完毕后，按照模板设计图纸的要求留设清扫口，检查模板的对角线，平 整度和外形尺寸。
③吊装第一片模板，并临时支撑或用铅丝与柱子主筋临时绑扎固定。 ④随即吊装第二、三、四片模板，作好临时支撑或固定。 ⑤先安装上下两个柱箍，并用脚手管和架子临时固定。 ⑥逐步安装其余的柱箍，校正柱模板的轴线位移、垂直偏差、截面、对角线，并做 支撑。安装时，柱截面尺寸大于 700mm 时，必须中间设对拉螺杆，其间距不得大于 500mm，螺杆两端螺帽不得少于两颗加固，小横杠间距不得大于 500mm,必须紧固牢靠。 ⑦按照上述方法安装一定流水段柱子模板后，全面检查安装质量，注意在纵横荫个 方向上都挂通线检查，并作好群体的水平拉(支)杆及剪力支杆的固定。 ⑧将柱模内清理千净，封闭清理日，检查合格后办预检。 2、安装梁模板 ①在依照混凝土上弹出梁的轴线及水平线吊引在稳定的内架钢管上，并复核。 ②安装梁模板支架前，首层为土壤地面时应平整夯实及浇筑混凝土，在混凝土或楼 板地面上，在专用支柱下脚要铺设通长脚手板，并且楼层间的上下支柱应在同一条直线 上。其立间杆间距为 600mm-800mm，对于梁高大于 1 米的梁，立杆间距不得大于 600mm。 ③梁底、梁两侧模板配板时，背方（楞木）间距不大于 200mm，安装时梁底小横 杠间距不大于 800mm，对于梁高大于 500mm 的，应在梁中间设立对拉螺杆，两侧必须 采用钢管加固，间距不得大于 600mm. ④拉线安装梁底模板，控制好梁底的起拱高度符合模板设计要求。梁底模板经过验 收无误后，用钢管扣件将其固定好。 ⑤清除杂物，安装梁侧模板，将两侧模板与底模用脚手管和扣件固定好。梁侧模板 上口要拉线找直，用梁内支撑固定。 ⑥复核梁模板的截面尺寸，与相邻梁柱模板连接固定。

技术交底书
工程名称
长寿（乐至·尚城）晏家十期定向销售住房工程
交底编号
部位名称
基础及主体结构
工序名称
模板工程
施工单位
重庆建工集团股份有限公司
交底内容：
一、编制依据及执行的标准、规范
1、设计施工图及施工方案。
2、《混凝土结构工程施工质量验收规范》GB 50204-2011
3、《建筑工程施工质量验收统一标准》GB 50300-2001
4、楼面板模板
板模支设采用整体平铺形式。背楞采用50*100mm木方铺设，间距300mm。板模支撑体系采用扣件式钢管满堂脚手架，板厚160mm的立杆横距纵距为0.8m，板厚120mm、130 mm的立杆横距纵距为0.9m，板厚100mm的立杆横距纵距为1.0m，立杆下部设通长木枋。水平杆步距1.5m，距地第一排0.2 m。剪刀撑按立杆间距每四排自上面下通长设置。立杆上部加可调节顶托。立杆从边跨一侧开始安排，先第一排立杆，再安第二排立杆，依次逐排安装。
四、施工工艺
1、剪力墙模板施工工艺及要点
1)根据楼层主控线弹出构件边线及控制线，按间距800打设定位钢筋，可采用Φ7的钢筋，阴阳角必须加设，用于模板定位。
2)按位置线安洞口模板，要求安装位置正确，固定稳固，预埋件及穿墙套管安装完毕。
3)将预先装好的模板按位置线就位，铺钉背枋，安然后安装塑料套管和穿墙螺栓，穿墙螺栓规格和间距在模板设计时应明确规定。注意合模前清扫墙内杂物。
2）模板工程应遵循支模与拆模统一由一个作业班组进行作业的原则。其好处是，支模就考虑拆模的方便和安全，拆模时，人员熟知情况，易找拆模关键点位，对拆模进度、安全、模板及配件的保护都有利。
4）当混凝土柱高度较高的时候，一般采用多节拼接法施工。要注意上下对齐，然后在柱模周围横竖向设置若干木方，外边设几道柱箍、使之成为一个整体。

技术交底、施工方案、作业指导、验收程序及安全文明施工一、模配配制、加工原则1、项目工程模板配置地下室、标准层全部采用散拼木模板。

2、模板作业班组依据图纸设计尺寸做出模板配置方案，项目部审核。

3、配置剪力墙柱模板，开孔必须开成450*450标准孔。

梁模配置采用梁帮包梁底。

4、框架柱模板开孔采用从边250mm开始间距450mm。

5、墙柱模板采用15mm厚多层板，梁板模板采用15mm厚双层镜面板。

墙柱、梁模板配置高度为结构板下。

6、1#、2#、3#墙柱模板配置一个单元，顶板模板配置四层模板。

写字楼墙柱模板配置一层，顶板模板配置四层模板。

车库模板满配。

中间用对拉丝杆拉通一道。

二、基础模板配置、支设交底1、外圈基础梁高1米，次龙骨采用50*70方木间距25cm、主龙骨采用48*3两根钢管间距50cm、基础梁内侧焊接30cm长穿墙螺杆加固。

2、内侧基础梁高55cm，下口加固采用通常螺杆焊接卡子定位筋水平间距800-1000mm，上口加固采用满堂钢管平架与主龙骨连接加固，水平间距1500mm.三、框柱模板支设交底1、工艺流程：制配模板一弹柱位置线一抹找平层一安装柱模板一调正模板并固定一安柱箍一安拉杆及支撑一办预检。

(1)满堂架支撑立杆间距1000mm,扫地杆距楼面300mm垮垮连通，非标准层水平杆距地面2000mm一道，4000mm—道。

柱模采用15厚多层板加工制作，每根柱子配置成四块模板(大块大于小块3cm)，封口做成企口，采用50*70竖向通长方木做次龙骨间距300mm，钢管做主龙骨间距500mm,柱中采用通常螺杆间距500加固。

(2)按标高抹好水泥砂浆找平层，保证柱轴线边线与标高的准确，在柱四边离地5〜8cm处的主筋上焊接定位筋,从四面顶住模板以防止位移。

(3)安装柱模板：通排柱，先装两端柱，经校正、固定，拉通线校正中间各柱。

模板按柱子大小一面一片，企口缝。

(4)安装柱模的斜撑。

柱箍与满堂架连接上中下三道，柱顶四面搭斜撑固定，防止柱子移位。

模板施工技术交底
技术交底内容：
1、模板施工员必须熟悉施工图，按图准备模板材料等，并根据测量人员的放线进行模板的安装、支撑。

2、侧墙钢筋绑扎完毕经验收合格后，清理其周围杂物，为安装模板作准备。

3、承台和地梁的土模施工要求为：对坑底整平夯实，铺设土模基底垫层。

侧模用水泥砂浆砌砖墙，面层用2cm厚水泥砂浆抹平压光。

4、墙模安装前，将墙轴线及边线测量放样准确无误，并把模板预组分块，再开始安装。

模板安装时，先安装端部外侧模，经吊锤吊直，拉线拉平后，将其固定撑牢，再依次安装其余外侧模，待钢筋等隐蔽验收完成后安装另一侧模板及支撑。

5、楼板、顶板模板以木夹板为主，采用钢管脚手架（或腕扣式、门式）支顶。

满堂红支顶除了满足强度要求外，还须满足变形要求。

6、先用钢管脚手架搭好支架，调整地脚托顶，使支顶的顶面水平一致，脚手架的顶部放顶托，顶托上放2×100×100mm的枋木,间距为600mm，然后再铺设垂直方向木方（100×100mm），木方面再铺设大块夹板模板。

顶板、楼板底模铺设要考虑预留沉降量。

7、在底板、顶板施工缝处用快易收口网作封口模板，不拆除，用竖向钢筋加固。

8、在整个模板安装过程中，顺序自下而上安装，严格施工，做好构件预埋、孔洞预留工作。

9、墙模板在浇混凝土后3天可拆模，隧道顶板模板在混凝土达到100%强度才可拆支顶架、模板，顶板模板拆除后才能拆除中板模板。

筏板基础施工技术交底施工前，要核对钢筋加工料表，确保钢筋的级别、规格符合设计要求，质量符合标准要求。

在绑扎钢筋前，要检查是否有锈蚀现象，有则需除锈处理。

施工时要做好放线工作，确保柱、墙的位置线和钢筋位置线已经弹好。

二）模板工程使用竹胶板、木方、穿墙螺栓、架子管等材料，施工前要放好轴线、模板边线、水平控制标高线。

外墙高出300mm部分采用竹胶板拼装，拼装完毕后进行编号，并涂刷水性隔离剂，分规格堆放。

底板钢筋绑扎完毕，水电管线及预埋件均已安装，钢筋保护层垫块已垫好，并完成了隐检手续。

三）混凝土工程使用商品混凝土，并要求具有强度、配合比及配比材料的出厂合格证、检测报告等质量证明资料。

钢筋的级别、规格必须符合设计要求，质量符合标准，表面应保持清洁，无锈蚀和油污。

混凝土浇筑时，要考虑侧压力较大，砖胎模外侧面必须采用木方及钢管进行支撑加固，支撑间距不大于1.5m。

施工前要检查固定模板的铅丝和螺栓是否穿过混凝土墙，必须穿过时要采取止水措施。

混凝土浇筑层段的模板、钢筋、预埋件及管线等全部安装完毕，模板内的杂物和钢筋油污等要清理干净，模板的缝隙和孔洞已堵严。

混凝土泵车调试运转正常，骨料在泵管中流动不得有较大晃动。

夜间施工要配备好足够的夜间照明设备，混凝土浇筑时，要使混凝土浇筑移动方向与泵送方向相反。

1、钢筋的品种、级别、规格、力学性能以及重量偏差，必须符合设计和规范的要求。

受力钢筋的弯钩和弯折也需要复核。

2、钢筋加工和安装的允许偏差如下：序号项目允许偏差（mm)1 受力钢筋顺长度方向全长的净尺寸 ±102 箍筋内净尺寸 ±53 长、宽 ±104 绑扎钢筋网网眼尺寸 ±205 受力钢筋保护层（基础）绑扎箍筋、横向钢筋间距 ±201、模板及其支架必须具备足够的承载能力、刚度和稳定性，能够可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。

2、在涂刷模板隔离剂时，不得沾污钢筋和混凝土接缝处。

技术交底记录TJ1.5
工程名称
中华园幼儿园
施工单位
昆山城乡建筑公司
交底部位
基础
工序名称
模板工程
一、交底提要
交底内容：
。模板制作：
1.材料：基础承台、柱、梁模板面板选用1.5CM多层板。基础梁底板选用4cm厚木板制作。基础梁、柱支撑选用钢管扣件支撑体系。承台采用木方桩支撑。
2.承台模板：根据图示接触面尺寸进行下料，模板长宽加工精度应控制在±2mm内。为了增加多层板的刚度，在多层板背面必须钉好水平向的木方加劲肋。
拆模：
1.柱模板在砼表面和棱角不因拆模而损坏时再拆模，要注意不得采用铁撬以砼为支点硬撬（容易形成棱角破损），一般在砼浇筑完24小时后可以拆模，如果气温较低砼强度发展缓慢，可以适当延长拆模时间，可以先试拆1—2根柱，若好拆再大面积拆除。
2.基础梁：底模拆除一般应在10天以后，以同条件砼试块强度（或现场回弹折算强度）达到设计强度的75%方可拆模，梁侧面模板的拆模条件同柱相同。
3.基础柱：在1.5cm厚度多层板背面加钉三根竖向50×60mm的木方。
4.基础梁：侧模板选用1.5cm背面加钉三根50×60mm的木方加劲肋制成.
模板支设：
1.承台模板支设：根据承台边线先将侧板支好，再采用木支撑固定，木支撑间距≤60cm，在完成后进行截面尺寸、侧面板上口标高的复核，支撑间距以及是否牢固；最后将侧板下口与砼垫层之间的缝隙采用水泥砂浆嵌缝，防止漏浆。
安全注意事项：
1.模板制作：使用刨、锯电动机械时操作人员不得穿袖子过长的衣服、不得戴手套；晚间加工必须有足够的照明，严禁采用联合加工机械，尤其是锯刨钻联用。
2.模板运输采用钢丝绳捆绑吊运时严禁木方与模板一起吊，不得短木方与长木方一起混吊、长钢管与短小钢管一起混吊、钢管与模板一起混吊、模板与扣件混吊。

模板支架施工安全技术交底工程名称**项目编号交底项目模板支架施工交底日期交底内容关于模板支架施工准备、工艺流程、操作工艺、质量要求和安全等一、施工准备1．材料及要求（1）支模架采用轮扣式快拆脚手架，材质采用Φ48⨯2.7mm的钢管，最小钢管壁厚不得小于2.5MM。

梁、柱、剪力墙模板采用15厚复合模板，散装散拆，楼板模板采用15厚复合模板配合40×80@250mm的木楞使用。

模板接头缝用木工自粘胶带封闭。

（2）梁模板：底板、侧模15mm覆塑多层胶合模板。

（3）柱模板：方柱采用15mm覆塑多层胶合模板。

（4）现浇板模板：12mm覆塑多层胶合模板，40×80@250mm的木楞配合使用，模板接头缝用自粘胶带封闭。

（5）木枋：40×80mm松木中枋。

2．作业条件（1）施工前审核图纸，编制施工方案，并进行技术交底。

脚手架施工必须由专业队施工，操作人员持证上岗。

（2）凡是高血压、心脏病、癫痫病、晕高或视力不够等不适合做高处作业的人员，均不得从事架子作业。

凡从事架子工种的人员，必须定期（每年）进行体检。

（3）遇有恶劣气候（如风力5级以上，高温、雨雪气候等）影响安全施工时应停止高处作业。

（4）所有的架子，经过大风、大雨后，要进行检查，如发现有倾斜下沉、松扣和崩扣等现象，要及时维修。

二、支模架及模板主要施工方法及要求1、架子搭设参数立杆纵距0.9m，立杆横距0.90m，步距1.50m.2、工艺流程1）柱模板搭设安装脚手架→沿模板边线贴密封条→立柱子片模→安装柱箍→校正柱子方正、垂直和位置→全面检查校正→群体固定→办预检。

2）墙模搭设（1）单块就位组拼安装工艺流程：组装前检查→安装门窗口模板→安装第一步模板(两侧)→安装内楞→调整模板平直→安装第二步至顶部两侧模板→安装内楞调平直→安装穿墙螺栓→安装外楞→加斜撑并调模板平直→与柱、墙、楼板模板连接。

（2）预拼装墙模板工艺流程：安装前检查→安装门窗口模板→一侧墙模吊装就位→安装斜撑→插入穿墙螺栓及塑料套管→清扫墙内杂物→安装就位另一侧墙模板→安装斜撑→穿墙螺栓穿过另一侧墙模→调整模板位置→紧固穿墙螺栓→斜撑固定→与相邻模板连接。
