气压传动系统的工作原理

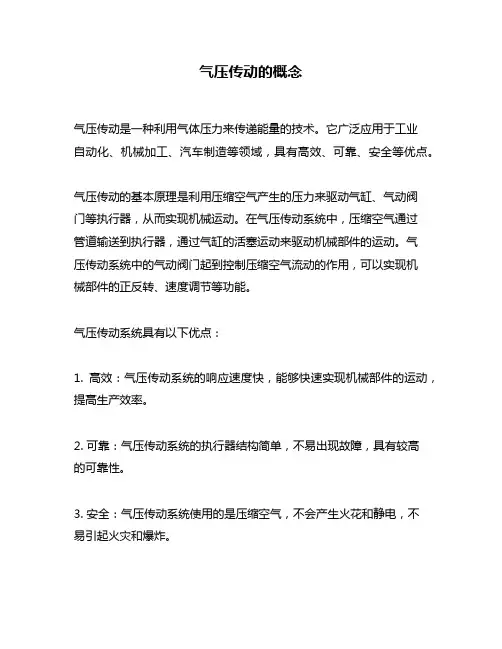

气压传动的概念
气压传动是一种利用气体压力来传递能量的技术。

它广泛应用于工业
自动化、机械加工、汽车制造等领域，具有高效、可靠、安全等优点。

气压传动的基本原理是利用压缩空气产生的压力来驱动气缸、气动阀
门等执行器，从而实现机械运动。

在气压传动系统中，压缩空气通过
管道输送到执行器，通过气缸的活塞运动来驱动机械部件的运动。

气
压传动系统中的气动阀门起到控制压缩空气流动的作用，可以实现机
械部件的正反转、速度调节等功能。

气压传动系统具有以下优点：
1. 高效：气压传动系统的响应速度快，能够快速实现机械部件的运动，提高生产效率。

2. 可靠：气压传动系统的执行器结构简单，不易出现故障，具有较高
的可靠性。

3. 安全：气压传动系统使用的是压缩空气，不会产生火花和静电，不
易引起火灾和爆炸。

4. 易于控制：气压传动系统的气动阀门可以实现精确的控制，可以实现机械部件的正反转、速度调节等功能。

5. 环保：气压传动系统不会产生废水、废气等污染物，对环境友好。

气压传动技术的应用范围非常广泛，涵盖了机械加工、汽车制造、食品加工、医疗设备等多个领域。

例如，在机械加工领域，气压传动系统可以用于控制机床的进给、快速移动等动作，提高机床的加工效率和精度；在汽车制造领域，气压传动系统可以用于控制汽车的制动、离合器等部件，提高汽车的安全性和舒适性。

总之，气压传动技术是一种高效、可靠、安全、易于控制、环保的技术，具有广泛的应用前景。

气压传动系统的工作原理及应用气压传动系统是一种基于气压能量转换的动力传动系统，广泛应用于各个行业中。

本文将介绍气压传动系统的工作原理以及其在工业生产中的应用。

一、气压传动系统的工作原理气压传动系统是利用气压作为动力源进行能量传递和转换的一种传动方式。

它主要通过气源、压缩空气系统和执行机构三部分来实现。

1. 气源部分：气源部分是气压传动系统的能量来源，通常采用压缩空气作为动力源。

通过一个压缩机将空气压缩到一定的压力，然后储存在气罐中供系统使用。

2. 压缩空气系统：压缩空气系统是将气源部分提供的压缩空气传输到各个执行机构的系统。

它由气管、气动阀、压力调节器等组成。

气管将压缩空气传输到各个执行机构，气动阀用于控制气压的开关和调节，压力调节器用于调整系统的工作压力。

3. 执行机构：执行机构是气压传动系统中的关键部件，负责将气压能量转化为机械能以完成特定的任务。

常见的执行机构包括气缸、气动马达等，它们能够根据气压的控制实现线性或旋转运动。

二、气压传动系统的应用气压传动系统由于其简单、可靠、安全等特点，在工业生产中得到了广泛的应用。

以下是气压传动系统在几个常见行业中的应用举例：1. 制造业领域：气压传动系统广泛用于制造业领域，如机械加工、装配线等。

在机械加工中，气压传动系统可用于控制切削工具、夹具和工件移动等，提高加工精度和效率。

在装配线上，气压传动系统可用于控制机械手臂、传送带和夹具等，实现自动化生产。

2. 汽车制造业：气压传动系统在汽车制造业中起到重要的作用。

它被广泛应用于汽车生产线上的各个环节，如焊接、喷漆、组装等。

气压传动系统能够实现对机器人、输送带和各种夹具的控制，提高汽车生产的效率和质量。

3. 化工工业：化工工业中的一些工艺过程需要使用气压传动系统。

例如，在液体输送过程中，气压传动系统能够驱动气动隔膜泵，将液体从一个容器输送到另一个容器，实现精准的液体控制和调节。

4. 煤矿行业：煤矿行业中使用气压传动系统进行煤矿机械的控制和驱动。

气压传动的工作原理气压传动是一种利用气体压力传递能量的工作原理，它在工业生产中起着非常重要的作用。

气压传动系统通常由压缩空气产生装置、传动管路、执行元件等部分组成。

下面我们将详细介绍气压传动的工作原理。

首先，气压传动的工作原理基于气体的压缩和释放。

在气压传动系统中，压缩空气产生装置会将大气中的空气进行压缩，使其压力升高，然后将压缩空气通过管路输送到执行元件处。

执行元件可以是气缸、气动阀等，它们接收到压缩空气后，会将其能量转化为机械能，从而驱动机械设备完成各种工作任务。

其次，气压传动的工作原理还涉及到气体的控制和调节。

在气压传动系统中，通常会设置气压调节阀、气压控制阀等装置，用于对压缩空气进行控制和调节。

这样可以根据实际工作需要，对气压进行调整，从而实现对执行元件的精准控制，确保机械设备能够稳定、高效地工作。

另外，气压传动的工作原理还包括气压传动系统的安全保护。

由于气压传动系统中涉及到高压气体，一旦发生泄漏或其他意外情况，可能会对人员和设备造成伤害。

因此，在气压传动系统中通常会设置安全阀、压力表等装置，用于监测和保护系统的安全运行。

总的来说，气压传动的工作原理是基于气体压力传递能量的原理，通过压缩空气产生装置将大气中的空气进行压缩，然后通过管路输送到执行元件处，实现对机械设备的驱动和控制。

同时，气压传动系统还需要考虑气体的控制和调节，以及安全保护等方面的问题，确保系统能够稳定、安全地工作。

总的来说，气压传动的工作原理是基于气体压力传递能量的原理，通过压缩空气产生装置将大气中的空气进行压缩，然后通过管路输送到执行元件处，实现对机械设备的驱动和控制。

同时，气压传动系统还需要考虑气体的控制和调节，以及安全保护等方面的问题，确保系统能够稳定、安全地工作。

气压传动系统的工作原理及组成一、气压传动系统的工作原理气压系统的工作原理是利用空气压缩机将电动机或其它原动机输出的机械能转变为空气的压力能，然后在控制元件的控制和辅助元件的配合下，通过执行元件把空气的压力能转变为机械能，从而完成直线或回转运动并对外作功。

二、气压传动系统的组成典型的气压传动系统，如图10.1.1所示。

一般由以下四部分组成：1．发生装置它将原动机输出的机械能转变为空气的压力能。

其主要设备是空气压缩机。

2．控制元件是用来控制压缩空气的压力、流量和流动发向，以保证执行元件具有一定的输出力和速度并按设计的程序正常工作。

如压力阀、流量阀、方向阀和逻辑阀等。

3．控制元件是将空气的压力能转变成为机械能的能量转换装置。

如气缸和气马达。

4．辅助元件是用于辅助保证空气系统正常工作的一些装置。

如过滤器、干燥器、空气过滤器、消声器和油雾器等。

10.2 气压传动的特点一气压传动的优点1. 以空气为工作介质，来源方便，用后排气处理简单，不污染环境。

2. 由于空气流动损失小，压缩空气可集中供气，远距离输送。

3. 与液压传动相比，启动动作迅速、反应快、维修简单、管路不易堵塞，且不存在介质变质、补充和更换等问题。

4. 工作环境适应性好，可安全可靠地应用于易燃易爆场所。

5. 气动装置结构简单、轻便、安装维护简单。

压力等级低，固使用安全。

6. 空气具有可压缩性，气动系统能够实现过载自动保护。

二、气压传动的特点1. 由于空气有可压缩性，所以气缸的动作速度易受负载影响。

2. 工作压力较低（一般为0.4Mpa-0.8Mpa），因而气动系统输出力较小。

3. 气动系统有较大的排气噪声。

4. 工作介质空气本身没有润滑性，需另加装置进行给油润滑。

换向阀是利用阀芯与阀体之间的相对运动来变换液流的流动方向，接通或切断油路的液压元件。

换向阀种类很多，是液压系统中用量最大的一种阀类，其品种，名称也比较多，一般可按下列方法分类。

1、按换向阀的结构形式可分为：滑阀式、转阀式、球阀式和锥阀式。

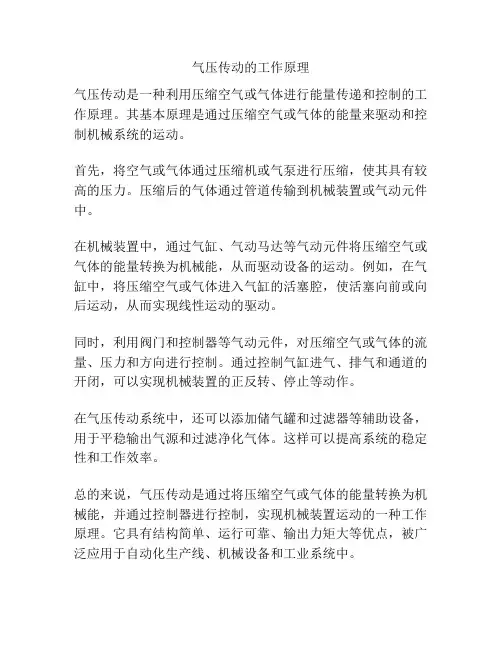

气压传动的工作原理气压传动是一种利用气体压力传递能量和实现工作的技术。

它广泛应用于各种工业领域，如制造业、汽车制造、航空航天等，具有高效、安全、可靠的特点。

气压传动的工作原理主要包括气体产生、气体传递和气动执行器三个方面。

首先，气体产生是气压传动的基础。

通常采用压缩空气作为传动介质，通过压缩机将大气压缩成高压气体，然后储存在气罐中。

压缩机通过压缩机转子的旋转运动，将气体压缩，使得气体分子间距减小，从而增加气体的压力。

储气罐起到了平衡气体压力和稳定气压的作用，保证了传动系统的稳定运行。

其次，气体传递是气压传动的关键环节。

高压气体通过管道输送到需要进行工作的地方，如气动工具、气缸等。

气体传递的过程中需要考虑管道的布局、直径、长度、弯曲等因素，以减小气体传递过程中的能量损失，确保气体能够有效地传递到需要的位置。

在气体传递过程中，还需要考虑气体的流速、流量和压力等参数，以确保气体能够满足工作设备的需求。

最后，气动执行器是气压传动的核心部件。

气动执行器包括气动缸、气动阀等，通过接收高压气体的作用，将气体能量转化为机械能，从而驱动机械设备完成各种工作。

气动缸是气压传动中最常见的执行器，它通过气体进出两端的控制，实现了往复运动、转动等不同形式的工作。

气动阀则起到了控制气体流动方向、流量和压力的作用，确保气体能够按照预定的要求进行传递和执行。

总的来说，气压传动的工作原理是基于压缩空气传递能量和实现工作的技术。

通过气体产生、气体传递和气动执行器三个环节的协调配合，实现了高效、安全、可靠的工业自动化应用。

气压传动技术的不断发展和创新，将为工业生产带来更多的便利和效益。

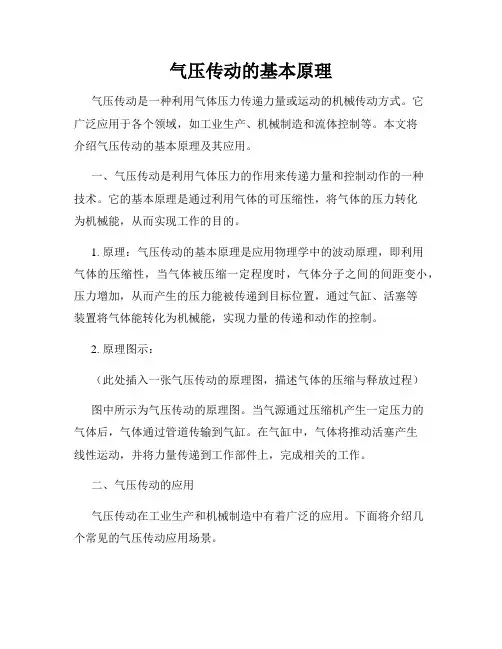

气压传动的基本原理气压传动是一种利用气体压力传递力量或运动的机械传动方式。

它广泛应用于各个领域，如工业生产、机械制造和流体控制等。

本文将介绍气压传动的基本原理及其应用。

一、气压传动是利用气体压力的作用来传递力量和控制动作的一种技术。

它的基本原理是通过利用气体的可压缩性，将气体的压力转化为机械能，从而实现工作的目的。

1. 原理：气压传动的基本原理是应用物理学中的波动原理，即利用气体的压缩性，当气体被压缩一定程度时，气体分子之间的间距变小，压力增加，从而产生的压力能被传递到目标位置，通过气缸、活塞等装置将气体能转化为机械能，实现力量的传递和动作的控制。

2. 原理图示：（此处插入一张气压传动的原理图，描述气体的压缩与释放过程）图中所示为气压传动的原理图。

当气源通过压缩机产生一定压力的气体后，气体通过管道传输到气缸。

在气缸中，气体将推动活塞产生线性运动，并将力量传递到工作部件上，完成相关的工作。

二、气压传动的应用气压传动在工业生产和机械制造中有着广泛的应用。

下面将介绍几个常见的气压传动应用场景。

1. 气动工具：气动工具是使用气压传动原理的一类工具，如气动钉枪、气动扳手等。

它们通过气源提供的气压，将能量转化为力量，实现高速、高效的工作。

2. 气动控制系统：气压传动在流体控制系统中起着重要的作用。

例如，自动化生产线上的各个执行机构，使用气压传动来控制门窗、阀门等的开关，实现自动化的生产过程。

3. 汽车制动系统：汽车的制动系统中也应用了气压传动。

通过驱动气压制动泵，产生气压传递到制动器上，使车辆实现可靠的刹车功能。

4. 工业气动输送系统：工业领域常使用气压传动进行物料的输送和搬运。

例如，在水泥生产过程中，通过气压传动将物料从仓库输送到加工设备上。

5. 液压与气压联合应用：在一些需要同时具备高压力和快速响应的情况下，往往将液压与气压联合应用。

液压系统提供高压力，气压系统提供快速响应，使系统具备更好的性能和控制能力。

气压传动的工作原理及组成7.1.1 气压传动系统的工作原理空气压缩机 1 产生的压缩空气→后冷却器2→油水分离器3→贮气罐4→空气过滤器5→调压阀6→油雾器7→气控换向阀9→气缸 10气动剪切机的工作原理当将工料 11 送入剪切机并到达规定位置时，工料将行程阀 8 的阀芯向右推，换向阀 A 腔经行程阀 8 与大气相通，换向阀阀芯在弹簧的作用下移到下位，将气缸上腔与大气连通，下腔与压缩空气连通。

此时，活塞带动剪刀快速向上运动将工料切下。

工料被切下后，即与行程阀脱开，行程阀复位，将排气口封死，换向阀A 腔压力上升，阀芯上移，使气路换向。

7.1.2 气压传动系统的组成1. 气压传动系统的组成(1)气源装置气源装置是压缩空气的发生装置，主体部份是空气压缩机。

(2)执行元件气缸温和马达，它们将压缩空气的压力能转换为机械能。

(3) 控制元件用以控制压缩空气的压力、流量、流动方向以保证系统各执行机构具有一定的输出动力和速度。

(4)辅助元件过滤器、油雾器、消声器、干燥器和转换器等。

它们对保持系统正常、可靠、稳定和持久地工作起着十分重要的作用。

(5)工作介质气压传动系统中所用的工作介质是空气。

2．气压传动的特点(1)气压传动的优点 1)工作介质为空气，来源经济方便，用过之后可直接排入大气，不污染环境。

2)由于空气流动损失小，压缩空气可集中供气，作远距离输送。

3) 气压传动具有动作迅速、反应快、维护简单、管路不易阻塞的特点，且不存在介质变质、补充和更换等问题。

4) 对工作环境的适应性好，可安全应用于易燃易爆场所。

5)气压传动装置结构简单、分量轻。

6)气压传动系统能够实现过载自动保护。

(2)气压传动的缺点 1)由于空气具有可压缩性，所以气缸的动作速度受负载的影响比较大。

2)气压传动系统工作压力较低，气压传动系统输出动力较小。

3)工作介质空气没有自润滑性，需要另设装置进行给油润滑。

7.1.3 气压传动的工作介质气压传动以空气作为工作介质。

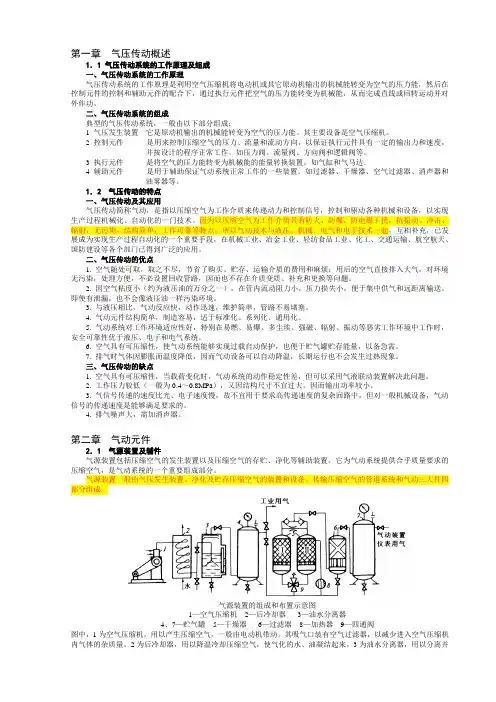

第一章气压传动概述1．1 气压传动系统的工作原理及组成一、气压传动系统的工作原理气压传动系统的工作原理是利用空气压缩机将电动机或其它原动机输出的机械能转变为空气的压力能，然后在控制元件的控制和辅助元件的配合下，通过执行元件把空气的压力能转变为机械能，从而完成直线或回转运动并对外作功。

二、气压传动系统的组成典型的气压传动系统，一般由以下部分组成：1 气压发生装置它是原动机输出的机械能转变为空气的压力能。

其主要设备是空气压缩机。

2 控制元件是用来控制压缩空气的压力、流量和流动方向，以保证执行元件具有一定的输出力和速度，并按设计的程序正常工作。

如压力阀、流量阀、方向阀和逻辑阀等。

3 执行元件是将空气的压力能转变为机械能的能量转换装置。

如气缸和气马达。

4 辅助元件是用于辅助保证气动系统正常工作的一些装置。

如过滤器、干燥器、空气过滤器、消声器和油雾器等。

1．2 气压传动的特点一、气压传动及其应用气压传动简称气动，是指以压缩空气为工作介质来传递动力和控制信号，控制和驱动各种机械和设备，以实现生产过程机械化、自动化的一门技术。

因为以压缩空气为工作介质具有防火、防爆、防电磁干扰，抗振动、冲击、辐射，无污染，结构简单，工作可靠等特点，所以气动技术与液压、机械、电气和电子技术一起，互相补充，已发展成为实现生产过程自动化的一个重要手段，在机械工业、冶金工业、轻纺食品工业、化工、交通运输、航空航天、国防建设等各个部门已得到广泛的应用。

二、气压传动的优点1. 空气随处可取，取之不尽，节省了购买、贮存、运输介质的费用和麻烦；用后的空气直接排入大气，对环境无污染，处理方便，不必设置回收管路，因而也不存在介质变质、补充和更换等问题。

2. 因空气粘度小（约为液压油的万分之一），在管内流动阻力小，压力损失小，便于集中供气和远距离输送。

即使有泄漏，也不会像液压油一样污染环境。

3. 与液压相比，气动反应快，动作迅速，维护简单，管路不易堵塞。

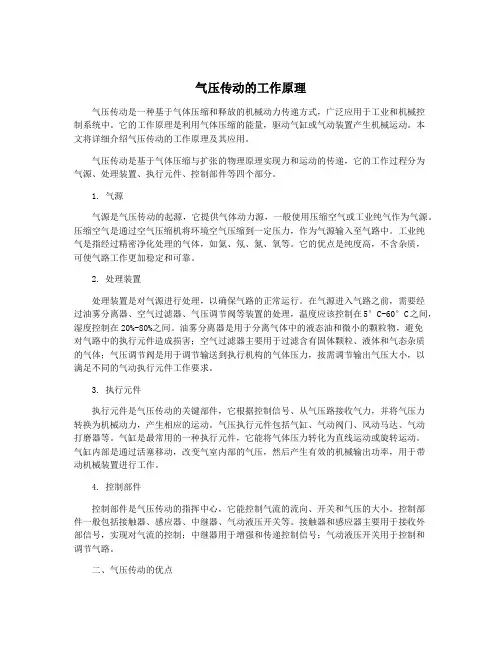

气压传动的工作原理气压传动是一种基于气体压缩和释放的机械动力传递方式，广泛应用于工业和机械控制系统中。

它的工作原理是利用气体压缩的能量，驱动气缸或气动装置产生机械运动。

本文将详细介绍气压传动的工作原理及其应用。

气压传动是基于气体压缩与扩张的物理原理实现力和运动的传递，它的工作过程分为气源、处理装置、执行元件、控制部件等四个部分。

1. 气源气源是气压传动的起源，它提供气体动力源，一般使用压缩空气或工业纯气作为气源。

压缩空气是通过空气压缩机将环境空气压缩到一定压力，作为气源输入至气路中。

工业纯气是指经过精密净化处理的气体，如氦、氖、氮、氧等。

它的优点是纯度高，不含杂质，可使气路工作更加稳定和可靠。

2. 处理装置处理装置是对气源进行处理，以确保气路的正常运行。

在气源进入气路之前，需要经过油雾分离器、空气过滤器、气压调节阀等装置的处理，温度应该控制在5°C-60°C之间，湿度控制在20%-80%之间。

油雾分离器是用于分离气体中的液态油和微小的颗粒物，避免对气路中的执行元件造成损害；空气过滤器主要用于过滤含有固体颗粒、液体和气态杂质的气体；气压调节阀是用于调节输送到执行机构的气体压力，按需调节输出气压大小，以满足不同的气动执行元件工作要求。

3. 执行元件执行元件是气压传动的关键部件，它根据控制信号、从气压路接收气力，并将气压力转换为机械动力，产生相应的运动。

气压执行元件包括气缸、气动阀门、风动马达、气动打磨器等。

气缸是最常用的一种执行元件，它能将气体压力转化为直线运动或旋转运动。

气缸内部是通过活塞移动，改变气室内部的气压，然后产生有效的机械输出功率，用于带动机械装置进行工作。

4. 控制部件控制部件是气压传动的指挥中心，它能控制气流的流向、开关和气压的大小。

控制部件一般包括接触器、感应器、中继器、气动液压开关等。

接触器和感应器主要用于接收外部信号，实现对气流的控制；中继器用于增强和传递控制信号；气动液压开关用于控制和调节气路。
