光模块知识
光模块简介
光模块（Optical Module）是一种在电信通信系统中，由光纤连接各种电子设备的一种设备，用来降低线缆的负载，满足高带宽要求的无线传输，有效地提升传输速率。

光模块有各种不同类型，包括单模、多模、单纤、跳纤、光电转换、光电耦合等等，他们都可以用来满足特定的信号传输要求。

光模块的结构
光模块是由电子电路和光纤组成的。

电子电路主要是用来处理信号，可以检测信号，转换信号、滤波，扩展信号范围等功能。

光纤是作为信号传输的介质，它可以传输大量的数据，而且速度比普通线缆快得多。

光模块分类
1、单模光模块
单模光模块是一种常用的光模块，它具有体积小，结构简单，价格便宜的优点，特别适合低速度的传输，如电信接入网，宽带接入网，有线电视网和无线电缆网等。

2、多模光模块
多模光模块是一种在高速传输应用中使用的光模块，它具有高可靠性和高速传输的特点，能够满足高速的网络应用，如网络存储、网络视频传输、网络控制等。

3、单纤光模块。

超详细的光模块介绍光模块发展简述光模块分类按封装：1*9 、GBIC、SFF、SFP、XFP、SFP+、X2、XENPARK、300pin 等。

按速率：155M、622M、1.25G、2.5G、4.25G、10G、40G等。

按波长：常规波长、CWDM、DWDM等。

按模式：单模光纤（黄色）、多模光纤（橘红色）。

按使用性：热插拔（GBIC、SFP、XFP、XENPAK）和非热插拔（1*9、SFF）。

封装形式光模块基本原理光收发一体模块（Optical Transceiver)光收发一体模块是光通信的核心器件，完成对光信号的光-电/电-光转换。

由两部分组成：接收部分和发射部分。

接收部分实现光-电变换，发射部分实现电-光变换。

发射部分：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路(APC)，使输出的光信号功率保持稳定。

接收部分：一定码率的光信号输入模块后由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。

同时在输入光功率小于一定值后会输出一个告警信号。

光模块的主要参数1. 传输速率传输速率指每秒传输比特数，单位Mb/s 或Gb/s。

主要速率：百兆、千兆、2.5G、4.25G和万兆。

2.传输距离光模块的传输距离分为短距、中距和长距三种。

一般认为2km 及以下的为短距离，10～20km 的为中距离，30km、40km 及以上的为长距离。

■光模块的传输距离受到限制，主要是因为光信号在光纤中传输时会有一定的损耗和色散。

注意：• 损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。

• 色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信号值。

光模块知识介绍范文光模块是一种用于光通信系统、数据中心、光纤传感等应用中的重要光电子器件。

它集成了光发射器、光接收器、光耦合器、电-光调制器等功能于一体，可将光信号从电信号转换为光信号或将光信号转换为电信号。

光模块的核心组件是光发射器和光接收器。

光发射器主要包括电-光调制器和波导耦合器。

电-光调制器根据输入电信号的强弱来调制光信号的强弱，从而实现将电信号转换为光信号。

波导耦合器则将光信号从范围较大的波导耦合到单模光纤中，保证信号传输的效率和可靠性。

光接收器则是将光信号转换为电信号的过程，并通过接收机将电信号传输到后续电路进行处理。

在光模块的设计和制造过程中，还需要考虑到光纤的尺寸匹配、光路的对准、耦合效率等因素。

良好的尺寸匹配和对准能够保证信号传输的效率和稳定性，而高耦合效率则能够提高传输距离和降低传输损耗。

此外，光模块还需要具备低功耗、小尺寸、高密度、长寿命等特点，以满足现代通信和数据中心对高性能和高可靠性的要求。

随着光通信技术的不断发展和应用的不断拓展，光模块也在不断创新和改进。

目前，主要的光模块类型包括二维/垂直腔面发射激光器（VCSEL）、调制型锐化器/分束器（MZM）和光电转换芯片（PD）等。

其中，VCSEL是一种成本低、功耗低、效率高的光源，被广泛应用于光通信和数据中心领域；MZM则是一种常用的光调制器，可实现高速光信号的调制和解调；PD则是光接收器的核心部件，其灵敏度和频率响应性能对信号接收质量有重要影响。

除了上述的核心组件外，光模块还包括光纤接口、电接口、热管理系统等。

光纤接口用于与外部光纤进行连接，常见的接口类型有SC、LC、FC、ST等；电接口则负责将光模块与外部电路进行连接，常见的接口类型有SFP、QSFP、CFP等；热管理系统则用于控制光模块的温度，保证其工作在适宜的温度范围内。

总的来说，光模块作为光通信系统和数据中心等应用领域中不可或缺的光电子器件，具有丰富的功能和特点。

光模块介绍知识详解光模块由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。

发射部分是:输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。

接收部分是:一定码率的光信号输入模块后由光探测二极管转换为电信号。

经前置放大器后输出相应码率的电信号。

一、光模块发展简述1、光模块分类按封装：1*9 、GBIC、SFF、SFP、XFP、SFP+、X2、XENPARK、300pin等。

按速率：155M、622M、1.25G、2.5G、4.25G、10G、40G等。

按波长：常规波长、CWDM、DWDM等。

按模式：单模光纤（黄色）、多模光纤（橘红色）。

按使用性：热插拔（GBIC、SFP、XFP、XENPAK）和非热插拔（1*9、SFF）。

二、光模块基本原理1、光收发一体模块（Optical Transceiver)光收发一体模块是光通信的核心器件，完成对光信号的光-电/电-光转换。

由两部分组成：接收部分和发射部分。

接收部分实现光-电变换，发射部分实现电-光变换。

发射部分：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路(APC)，使输出的光信号功率保持稳定。

接收部分：一定码率的光信号输入模块后由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。

同时在输入光功率小于一定值后会输出一个告警信号。

1. 光纤模式（Fiber Mode）按光在光纤中的传输模式可将光纤分为单模光纤和多模光纤两种。

多模光纤(MMF，Multi Mode Fiber)，纤芯较粗，可传多种模式的光。

但其模间色散较大，且随传输距离的增加模间色散情况会逐渐加重。

多模光纤的传输距离还与其传输速率、芯径、模式带宽有关。

光模块的发展简史、基本原理、分类及应用详解
光模块发展简述光模块分类
按封装：1*9 、GBIC、SFF、SFP、XFP、SFP+、X2、XENPARK、300pin等。

按速率：155M、622M、1.25G、2.5G、4.25G、10G、40G等。

按波长：常规波长、CWDM、DWDM等。

按模式：单模光纤（黄色）、多模光纤（橘红色）。

按使用性：热插拔（GBIC、SFP、XFP、XENPAK）和非热插拔（1*9、SFF）。

封装形式
光收发一体模块（Optical Transceiver)
光收发一体模块是光通信的核心器件，完成对光信号的光-电/电-光转换。

由两部分组成：接收部分和发射部分。

接收部分实现光-电变换，发射部分实现电-光变换。

发射部分：
输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路(APC)，使输出的光信号功率保持稳定。

接收部分：
一定码率的光信号输入模块后由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。

同时在输入光功率小于一定值后会输出一个告警信号。

光模块内部结构
光模块的主要参数
1. 传输速率
传输速率指每秒传输比特数，单位Mb/s 或Gb/s。

主要速率：百兆、千兆、2.5G、4.25G 和万兆。

认识交换机光模块一、光模块定义光模块由光电子器件、功能电路和光接口等组成。

光电子器件包括发射和接收两部分。

发射部分是：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器（LD）或发光二极管（LED）发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。

接收部分是：一定码率的光信号输入模块后由光探测二极管转换为电信号。

经前置放大器后输出相应码率的电信号，输出的信号一般为PECL 电平。

同时在输入光功率小于一定值后会输出一个告警信号。

二、光模块分类按照速率分：以太网应用的100Base（百兆）、1000Base（千兆）、10GE，SDH应用的155M、622M、2.5G、10G；按照封装分：1×9、SFF、SFP、GBIC、XENPAK、XFP，各种封装见图1～6。

1×9 封装，焊接型光模块，一般速度不高于千兆，多采用SC 接口；SFF 封装，焊接小封装光模块，一般速度不高于千兆，多采用LC 接口；GBIC 封装，热插拔千兆接口光模块，采用SC 接口；SFP 封装，热插拔小封装模块，目前最高数率可达4G，多采用LC 接口；XENPAK 封装，应用在万兆以太网，采用SC 接口；XFP 封装，10G 光模块，可用在万兆以太网，SONET 等多种系统，多采用LC 接口。

按照激光类型分：LED、VCSEL、FP LD、DFB LD；按照发射波长分：850nm、1310nm、1550nm等等；按照使用方式分：非热插拔（1×9、SFF），可热插拔（GBIC、SFP、XENPAK、XFP）。

三、光纤连接器的分类和主要规格参数光纤连接器是在一段光纤的两头都安装上连接头，主要作光配线使用。

按照光纤的类型分：单模光纤连接器（一般为G.652 纤：光纤内径9um，外径125um）；多模光纤连接器（一种是G.651 纤其内径50um，外径125um；另一种是内径62.5um，外径125um）；按照光纤连接器的连接头形式分：FC，SC，ST，LC，MU，MTRJ 等等，目前常用的有FC，SC，ST，LC，见图7～10。

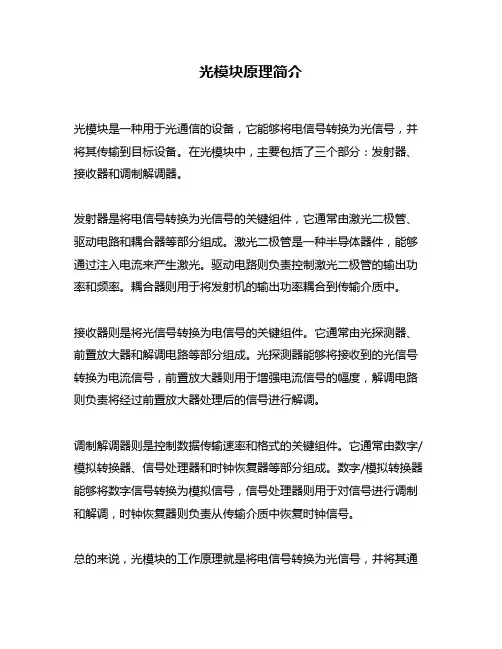

光模块原理简介光模块是一种用于光通信的设备，它能够将电信号转换为光信号，并将其传输到目标设备。

在光模块中，主要包括了三个部分：发射器、接收器和调制解调器。

发射器是将电信号转换为光信号的关键组件，它通常由激光二极管、驱动电路和耦合器等部分组成。

激光二极管是一种半导体器件，能够通过注入电流来产生激光。

驱动电路则负责控制激光二极管的输出功率和频率。

耦合器则用于将发射机的输出功率耦合到传输介质中。

接收器则是将光信号转换为电信号的关键组件。

它通常由光探测器、前置放大器和解调电路等部分组成。

光探测器能够将接收到的光信号转换为电流信号，前置放大器则用于增强电流信号的幅度，解调电路则负责将经过前置放大器处理后的信号进行解调。

调制解调器则是控制数据传输速率和格式的关键组件。

它通常由数字/模拟转换器、信号处理器和时钟恢复器等部分组成。

数字/模拟转换器能够将数字信号转换为模拟信号，信号处理器则用于对信号进行调制和解调，时钟恢复器则负责从传输介质中恢复时钟信号。

总的来说，光模块的工作原理就是将电信号转换为光信号，并将其通过传输介质传输到目标设备。

在目标设备处，光信号再被转换为电信号，并进行相应的处理。

这种方式能够有效地提高数据传输速率和距离，并且具有抗干扰性强、安全性高等优点。

需要注意的是，在使用光模块时需要遵守相关的安全规定，避免直接观察或接触激光二极管等部件。

同时，在存储和使用过程中也需要注意防潮、防尘等措施，以确保设备的稳定性和可靠性。

总之，光模块是一种重要的光通信设备，其工作原理主要包括发射器、接收器和调制解调器三个部分。

通过将电信号转换为光信号并进行传输，在提高数据传输速率和距离方面具有显著优势。

在使用过程中需要注意安全规定和设备保养，以确保其稳定性和可靠性。
