光模块（Optical Module）是一种在电信通信系统中，由光纤连接各种电子设备的一种设备，用来降低线缆的负载，满足高带宽要求的无线传输，有效地提升传输速率。

光模块有各种不同类型，包括单模、多模、单纤、跳纤、光电转换、光电耦合等等，他们都可以用来满足特定的信号传输要求。

光模块的结构
光模块是由电子电路和光纤组成的。

电子电路主要是用来处理信号，可以检测信号，转换信号、滤波，扩展信号范围等功能。

光纤是作为信号传输的介质，它可以传输大量的数据，而且速度比普通线缆快得多。

光模块分类
1、单模光模块
单模光模块是一种常用的光模块，它具有体积小，结构简单，价格便宜的优点，特别适合低速度的传输，如电信接入网，宽带接入网，有线电视网和无线电缆网等。

2、多模光模块
多模光模块是一种在高速传输应用中使用的光模块，它具有高可靠性和高速传输的特点，能够满足高速的网络应用，如网络存储、网络视频传输、网络控制等。

3、单纤光模块。

光模块简介（如二线/四线音频接口、二线/四线EM 接口）EM电子技术是一种模拟接口.在它上面,信息与接续信令是分开的.信令采用20 mA电流环的方式.其中,信息线可约定为AB线(两线EM),ABCD线(四线EM);信令线为E线/M线(两线EM),E0 E1线/ M0 M1线(四线EM).在进行EM对接时必须采用相同的发号方式,相同的信令接口方式.而且,E线与对方M线对接常用的光模块类型有：FXO、FXS、二线音频、四线音频、二线E/M、四线E/M、异步RS232/V.24、同步RS232、RS422、RS485、V.35接口(1～30*64K带宽)10Base_T(1～30*64K带宽)、磁石电话热线（勤务）电话、G.703 64Kb/s同向数据。

下面笔者简述一下常用模块的功能和应用场合。

FXO模块：FXO模块需要与FXS模块成对使用，用作连接电话的光模块，也就是我们常用的电话接口，一般连接交换机一端。

FXS模块：FXS模块需要与FXO模块成对使用，也是用作连接电话，而FXS模块接口一般是连接用户电话机一端。

二线音频：通过二线的音频用户接口，用于将接收到的音频信号转换成相应的话路时隙在传输系统上传输，在接收端完成上述变换的反变换，完成各种音频信号的接入。

较早前可以用于专线MODEM传数据信号，现在通常可用于电力部门传送远动信号或电话会议系统中。

四线音频：四线音频是弥补二线音频单向传输的缺点，是一条完整的双向传输线路，即可实现接收和发送音频信号，其功能和应用场合大致与二线音频一样。

二线E/M：E/M中继模块就可实现不同设备之间的接口通信转换，利用多条E、M 线的组合，可实现传送前向信号和后向信号。

四线E/M：比较常用的E/M中继模块有二线和四线，而四线E/M中继在电力、部队广泛使用。

RS232：RS-232是一种串行数据接口协议，而RS-232模块是把该协议转化为实际应用中，下文的RS-422、RS-485、V.24、V.35和G.703都是一样。

粗波分复用（CWDM）是一种利用光复用器将在不同光纤中传输的波长复用到一根光纤中传输的技术。

CWDM 系统复用波长之间间隔比较宽，因此CWDM 对激光器、复用/解复用器的要求大大降低，极大地减少了扩容成本，有许多光学设备应用CWDM 技术。

本文飞速光纤（）将为大家介绍CWDM光模块。

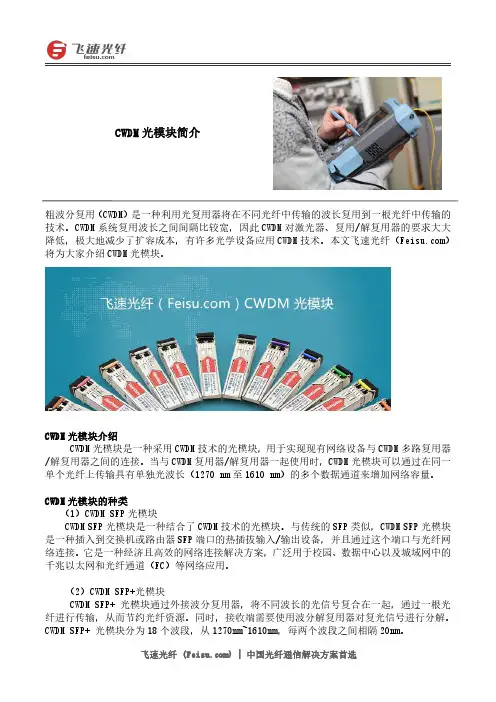

CWDM 光模块介绍CWDM 光模块是一种采用CWDM 技术的光模块，用于实现现有网络设备与CWDM 多路复用器/解复用器之间的连接。

当与CWDM 复用器/解复用器一起使用时，CWDM 光模块可以通过在同一单个光纤上传输具有单独光波长（1270nm 至1610nm）的多个数据通道来增加网络容量。

CWDM 光模块的种类（1）CWDM SFP 光模块CWDM SFP 光模块是一种结合了CWDM 技术的光模块。

与传统的SFP 类似，CWDM SFP 光模块是一种插入到交换机或路由器SFP 端口的热插拔输入/输出设备，并且通过这个端口与光纤网络连接。

它是一种经济且高效的网络连接解决方案，广泛用于校园、数据中心以及城域网中的千兆以太网和光纤通道（FC）等网络应用。

（2）CWDM SFP+光模块CWDM SFP+光模块通过外接波分复用器，将不同波长的光信号复合在一起，通过一根光纤进行传输，从而节约光纤资源。

同时，接收端需要使用波分解复用器对复光信号进行分解。

CWDM SFP+光模块分为18个波段，从1270nm~1610nm，每两个波段之间相隔20nm。

CWDM 光模块简介（3）CWDM XFP光模块CWDM XFP光模块和CWDM SFP+光模块主要区别在于外观，CWDM XFP光模块比CWDM SFP+光模块要大一些，CWDM XFP光模块遵从的协议是XFP MSA协议，而CWDM SFP+光模块遵从的是IEEE802.3ae、SFF-8431、SFF-8432协议。

（4）CWDM X2CWDM X2光模块，用于CWDM光数据通信，如10G以太网和10G光纤通道应用。

光模块原理简介1. 引言光模块是一种用于光信号传输与接收的设备，广泛应用于通信领域、数据中心和计算机网络等领域。

本文将介绍光模块的基本原理、工作方式以及常见的类型和应用。

2. 光模块的基本原理光模块是通过光电转换的方式将电信号转换为光信号，或将光信号转换为电信号。

其基本原理基于光电效应和电光效应。

2.1 光电效应光电效应是指当光线照射到某些物质表面时，光子与物质发生相互作用，将光能转化为电能的现象。

通过光电效应，光模块可以将光信号转换为电信号。

2.2 电光效应电光效应是指在某些材料中，当电压施加到其上时，材料会发生形变，从而改变折射率，从而改变光的传播速度。

通过电光效应，光模块可以将电信号转换为光信号。

3. 光模块的工作方式光模块的工作方式可以分为发射和接收两个主要环节。

3.1 发射在发射环节中，光模块将电信号转换为光信号，以便在光纤中传输。

发射过程中，光模块需要进行调制操作，将数字信号转换为模拟信号或光脉冲。

3.1.1 调制方式常见的调制方式有直接调制和外差调制两种。

3.1.1.1 直接调制直接调制是指通过改变光源的强度来实现调制，常用于低速率信号的传输。

3.1.1.2 外差调制外差调制是指通过光源和调制信号源之间的外差效应来实现调制，常用于高速率信号的传输。

3.2 接收在接收环节中，光模块将光信号转换为电信号，以便后续处理。

接收过程中，光模块需要光电转换器将光信号转换为电信号。

3.2.1 光电转换器光电转换器是光模块中的核心部件，可以将光信号转换为电信号。

常见的光电转换器包括光电二极管和光电倍增管。

光电转换器的灵敏度和响应速度是衡量光模块性能的重要指标。

4. 光模块的类型和应用光模块根据工作波长和传输速率的不同，可以分为多种类型，常见的有如下几种：4.1 10G模块10G模块是一种用于10Gbps速率传输的光模块，常用于以太网、光纤通信等领域。

4.2 40G模块40G模块是一种用于40Gbps速率传输的光模块，常用于数据中心和计算机网络等领域。

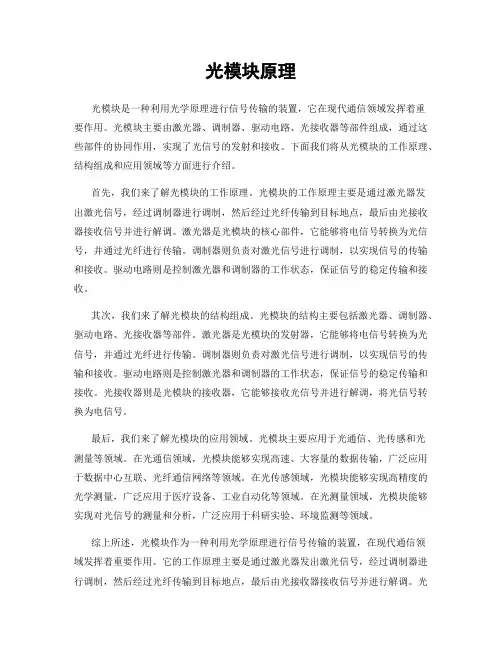

光模块原理光模块是一种利用光学原理进行信号传输的装置，它在现代通信领域发挥着重要作用。

光模块主要由激光器、调制器、驱动电路、光接收器等部件组成，通过这些部件的协同作用，实现了光信号的发射和接收。

下面我们将从光模块的工作原理、结构组成和应用领域等方面进行介绍。

首先，我们来了解光模块的工作原理。

光模块的工作原理主要是通过激光器发出激光信号，经过调制器进行调制，然后经过光纤传输到目标地点，最后由光接收器接收信号并进行解调。

激光器是光模块的核心部件，它能够将电信号转换为光信号，并通过光纤进行传输。

调制器则负责对激光信号进行调制，以实现信号的传输和接收。

驱动电路则是控制激光器和调制器的工作状态，保证信号的稳定传输和接收。

其次，我们来了解光模块的结构组成。

光模块的结构主要包括激光器、调制器、驱动电路、光接收器等部件。

激光器是光模块的发射器，它能够将电信号转换为光信号，并通过光纤进行传输。

调制器则负责对激光信号进行调制，以实现信号的传输和接收。

驱动电路则是控制激光器和调制器的工作状态，保证信号的稳定传输和接收。

光接收器则是光模块的接收器，它能够接收光信号并进行解调，将光信号转换为电信号。

最后，我们来了解光模块的应用领域。

光模块主要应用于光通信、光传感和光测量等领域。

在光通信领域，光模块能够实现高速、大容量的数据传输，广泛应用于数据中心互联、光纤通信网络等领域。

在光传感领域，光模块能够实现高精度的光学测量，广泛应用于医疗设备、工业自动化等领域。

在光测量领域，光模块能够实现对光信号的测量和分析，广泛应用于科研实验、环境监测等领域。

综上所述，光模块作为一种利用光学原理进行信号传输的装置，在现代通信领域发挥着重要作用。

它的工作原理主要是通过激光器发出激光信号，经过调制器进行调制，然后经过光纤传输到目标地点，最后由光接收器接收信号并进行解调。

光模块的结构组成主要包括激光器、调制器、驱动电路、光接收器等部件。

而光模块的应用领域主要包括光通信、光传感和光测量等领域。

一．技术背景光纤通信由于其大容量、高速率、受电磁干扰的影响小等优点，从其一出现便受到了人们的青睐。

目前，高速率的光纤传输技术已广泛应用于各个主干网络中。

以太网无源光网络（EPON）由于其低成本的可分时为用户提供高性能的接入也而成为相关运营商的首选方案，为人们在信息的世界中遨游，提供了必要条件。

如今，视频聊天，电话会议，网络互动游戏，数字点播，高清电视等越来越多的视频业务和交互式业务开始走进了千家万户。

然而伴随着多业务的发展，人们对网络带宽的需求也提出了新的需求。

目前用于光纤到户（FTTx）的EPON接入系统，所提供的带宽已经影响了终端用户的上网需求及体验，不能很好的满足人们对视频信号更清晰以及其他传输数据更快速的要求。

随着1Gbps光纤到户技术在接入网中部署速度的加快，电信运营商和相关产业链已开始寻求可满足下一代光网络应用的新技术。

10G-EPON技术(即为被提议的IEEE标准802.3av)是满足更高带宽要求的一种新技术选择。

10G-EPON把光纤接入网络下行带宽提高了10倍(达10Gbps)，且与目前1G EPON方案的网络协议和拓扑结构兼容。

IEEE 802.3av标准的制定从2006年开始，经过近三年的不断完善，目前10G-EPON的标准已趋于完备，主要的技术内容及细节已经确立，该标准计划于2009年9月正式颁布。

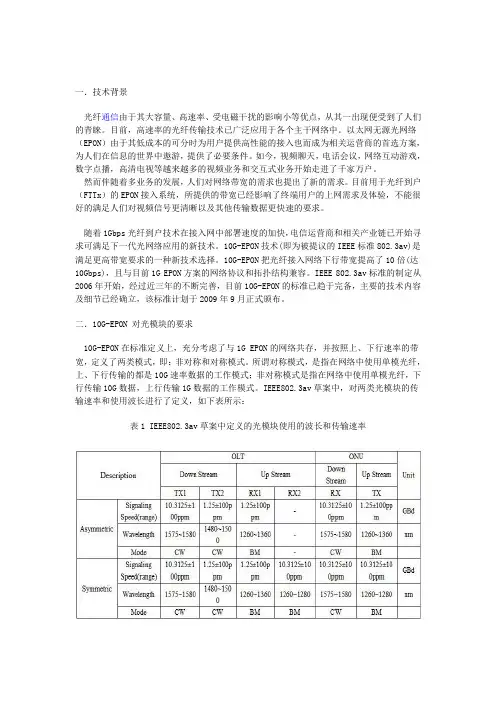

二．10G-EPON 对光模块的要求10G-EPON在标准定义上，充分考虑了与1G EPON的网络共存，并按照上、下行速率的带宽，定义了两类模式，即：非对称和对称模式。

所谓对称模式，是指在网络中使用单模光纤，上、下行传输的都是10G速率数据的工作模式；非对称模式是指在网络中使用单模光纤，下行传输10G数据，上行传输1G数据的工作模式。

IEEE802.3av草案中，对两类光模块的传输速率和使用波长进行了定义，如下表所示：表1 IEEE802.3av草案中定义的光模块使用的波长和传输速率三．10G-EPON光模块技术的研发和实现经过多年的研发和技术突破，海信宽带多媒体技术有限公司在2007年底推出了10G非对称EPON光模块，并于2008年相继推出了10G对称EPON ONU和OLT光模块。

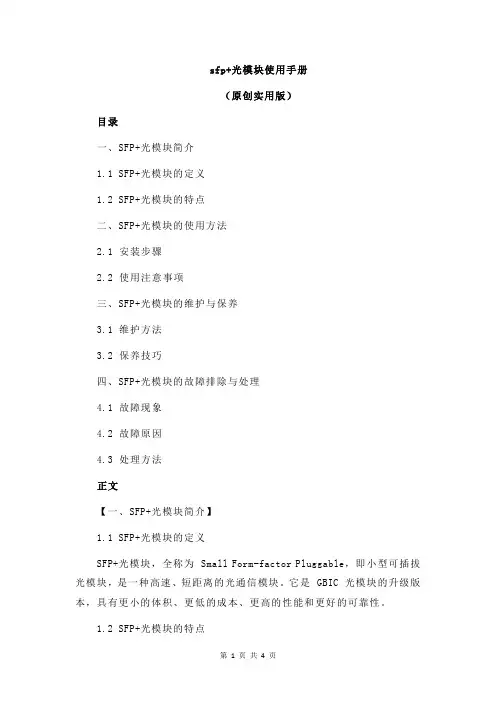

sfp+光模块使用手册（原创实用版）目录一、SFP+光模块简介1.1 SFP+光模块的定义1.2 SFP+光模块的特点二、SFP+光模块的使用方法2.1 安装步骤2.2 使用注意事项三、SFP+光模块的维护与保养3.1 维护方法3.2 保养技巧四、SFP+光模块的故障排除与处理4.1 故障现象4.2 故障原因4.3 处理方法正文【一、SFP+光模块简介】1.1 SFP+光模块的定义SFP+光模块，全称为 Small Form-factor Pluggable，即小型可插拔光模块，是一种高速、短距离的光通信模块。

它是 GBIC 光模块的升级版本，具有更小的体积、更低的成本、更高的性能和更好的可靠性。

1.2 SFP+光模块的特点SFP+光模块具有以下特点：（1）体积小：SFP+光模块的体积比 GBIC 模块减小了一半，只有大拇指大小，可以在相同的面板上配置多出一倍以上的端口数量。

（2）成本低：SFP+光模块的成本比 GBIC 模块降低了 30% 左右，且功耗较低，有助于降低系统总体拥有成本。

（3）性能优：SFP+光模块的传输速率比 GBIC 模块提高了一倍，最高可达 10Gbps，满足高速光通信的需求。

（4）可靠性高：SFP+光模块采用 LAN-WAN 接口，抗干扰能力强，可靠性高，使用寿命长。

【二、SFP+光模块的使用方法】2.1 安装步骤（1）准备工作：在安装 SFP+光模块之前，首先要确保设备已经断电，并采取防静电措施，避免静电损坏光模块。

（2）取出光模块：从包装盒中取出 SFP+光模块，注意不要触摸光纤接口，以免污染。

（3）安装光模块：将 SFP+光模块插入设备对应的插槽，确保插槽与光模块完全插入，听到“咔嚓”一声即可。

（4）确认安装：设备重新上电后，通过系统命令或查看面板指示灯，确认光模块已成功安装。

2.2 使用注意事项（1）使用前，请仔细阅读设备说明书，了解光模块的适用范围和安装要求。

（2）安装过程中，务必采取防静电措施，避免静电损坏光模块。

SFP光模块简介什么是SFP？SFP是小型封装可插拔的缩写，是一款紧凑型、可热插拔的光模块，用于电信和数据通信应用。

SFP光模块可被认为是GBIC光模块的升级版本。

不像带有SC光纤接口的GBIC，SFP带有LC 接口并且主体尺寸仅为GBIC的一半左右，使得SFP可节省更多的空间。

SFP将网络设备（如：路由器、开关、媒介转换器或类似设备）的主板与光缆或电缆相连接。

同时，SFP又是众多网络器件供应商所支持的常用工业规格。

它被设计出来用于支持SONET、千兆以太网、光纤通道和其他通信标准。

标准化SFP光模块未经任何官方标准体系规范，而是由竞争厂商之间的多边协议（MSA）进行规范。

SFP根据GBIC接口进行设计，实现了比GBIC更大的端口密度（沿主板边缘每厘米的光模块数量），这也就是为什么SFP又被称为mini-GBIC。

与此相关的小封装光模块具有和SFP类似的尺寸，但它是作为一种针脚焊接到主机板上的，而非插到边卡插槽上。

然而，在实际应用中，一些网络设备厂商使用密钥机制来打破与“通用”SFP之间的兼容性，即在设备固件上添加一个验证过程，使得设备只启用供应商自己的光模块。

例如，在2003年，Cisco例行更新Catalyst开关产品线的互联网操作系统（IOS）时，添加了一项功能，这项功能导致开关不接受非“Cisco品牌”的光模块。

SFP光模块的类型SFP光模块以多种发射器和接收器类型在市面上进行销售，允许用户为每一条链路选择合适的光模块，以实现在可用光纤类型（如:多模光纤或单模光纤）上的光传输。

市面上，SFP光模块通常有几种不同的类型：多模光纤，带有黑色或米色接头SX-850nm，千兆以太网速率为1.25Gbit/s时的最大距离为550m，或光纤通道速率为4.25 Gbit/s时的最大距离为150m单模光纤，带有蓝色接头LX-1310nm，距离可达到10kmEX-1310nm，距离可达到40kmZX-1550nm，距离可达到80kmBX-1490nm1310nm，距离可达到10km1550nm40km(XD)，80km(ZX)，120km(EX或EZX)铜双绞线布线系统1000BASE-T–这些光模块内部有着非常重要的接口电路，仅能用于千兆以太网，因为那就是它们所实现的接口。

光模块简介光纤：光纤作为光通信的传播媒介，分为多模光纤和单模光纤。

多模光纤（橘红色）的纤芯直径为50um~62.5um，包层外直径125um，适用于短距离传输（2KM-5KM)；单模光纤（黄色）的纤芯直径为8.3um，包层外直径125um，多用于中长距离传输（20KM-120KM）。

光纤通信的主要优点：大容量，损耗低，中继距离长，保密性强，体积小，重量轻，光纤的原材料取之不竭。

缺点：易折断，连接困难，怕弯曲。

目前常规通用的光模块主要包括：光发送器，光接收器，Transceiver（光收发一体模块）以及Transponder（光转发器）。

光收发一体模块Transceiver的主要功能是实现光电/电光变换，包括光功率控制、调制发送，信号探测、IV转换以及限幅放大判决再生功能，此外还有些防伪信息查询、TX-disable等功能，常见的有：SIP9、SFF、SFP、GBIC、XFP等。

光转发器Transponder除了具有光电变换功能外，还集成了很多的信号处理功能，如：MUX/DEMUX、CDR、功能控制、性能量采集及监控等功能。

常见的Transponder有：200/300pin，XENPAK，以及X2/XPAK等。

传输距离光模块的传输距离分为短距、中距和长距三种。

一般认为2km及以下的为短距离，10～20km的为中距离，30km、40km及以上的为长距离。

光模块的传输距离受到限制，主要是因为光信号在光纤中传输时会有一定的损耗和色散。

损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。

色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信号值。

损耗和色散：损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。

光纤光模块简介光纤光模块是一种用于光通信系统中的重要组件，它能够实现光信号的调制、解调、放大等功能。

光纤光模块通常由光电转换芯片、封装材料、光接口等部分组成，它们通过光纤传输光信号，从而实现高速、高带宽的光通信。

在光通信系统中，光纤光模块起到了连接光传输系统和电传输系统的作用。

它将电信号转换为光信号，并通过光纤传输到目标位置，然后再将光信号转换为电信号，从而实现光与电之间的互相转换。

光纤光模块的性能和稳定性直接影响整个光通信系统的性能和稳定性。

功能1.光电转换：光纤光模块具备将电信号转化为光信号的功能。

在发送端，光电转换芯片将电信号转换为光脉冲信号，并通过光纤传输给接收端；在接收端，光电转换芯片将光脉冲信号转换为电信号。

2.光电调制：光纤光模块能够对光信号进行调制，实现数据传输。

通过改变光信号的强度、频率、相位等参数，光纤光模块能够传输不同的信息，实现高速的数据传输。

3.光电放大：光纤光模块能够放大光信号的强度，增加光信号的传输距离。

通过光纤增益介质，光纤光模块能够放大光信号的能量，从而克服光信号在传输过程中的衰减。

4.光接口：光纤光模块具备与光纤连接的接口。

通过光接口，光纤光模块可以与光纤进行连接，实现光信号的传输。

5.温度稳定性：光纤光模块需要具备良好的温度稳定性，能够在不同温度环境下稳定工作。

通过使用温度补偿技术和稳定的封装材料，光纤光模块能够保证在各种温度条件下的正常工作。

6.可靠性：光纤光模块需要具备高可靠性，能够在长时间工作中保持稳定性能。

通过严格的质量控制和可靠性测试，光纤光模块能够在各种复杂的环境条件下保持良好的性能。

结构光纤光模块通常由以下几个部分组成：1.光电转换芯片：光电转换芯片是光纤光模块的核心部件，它能够将电信号转换为光信号，或将光信号转换为电信号。

光电转换芯片通常由半导体材料制成，具有高速、高灵敏度的特点。

2.封装材料：封装材料是将光电转换芯片封装成实际的光纤光模块的重要组成部分。

光模块原理简介光模块是一种用于光通信的设备，它能够将电信号转换为光信号，并将其传输到目标设备。

在光模块中，主要包括了三个部分：发射器、接收器和调制解调器。

发射器是将电信号转换为光信号的关键组件，它通常由激光二极管、驱动电路和耦合器等部分组成。

激光二极管是一种半导体器件，能够通过注入电流来产生激光。

驱动电路则负责控制激光二极管的输出功率和频率。

耦合器则用于将发射机的输出功率耦合到传输介质中。

接收器则是将光信号转换为电信号的关键组件。

它通常由光探测器、前置放大器和解调电路等部分组成。

光探测器能够将接收到的光信号转换为电流信号，前置放大器则用于增强电流信号的幅度，解调电路则负责将经过前置放大器处理后的信号进行解调。

调制解调器则是控制数据传输速率和格式的关键组件。

它通常由数字/模拟转换器、信号处理器和时钟恢复器等部分组成。

数字/模拟转换器能够将数字信号转换为模拟信号，信号处理器则用于对信号进行调制和解调，时钟恢复器则负责从传输介质中恢复时钟信号。

总的来说，光模块的工作原理就是将电信号转换为光信号，并将其通过传输介质传输到目标设备。

在目标设备处，光信号再被转换为电信号，并进行相应的处理。

这种方式能够有效地提高数据传输速率和距离，并且具有抗干扰性强、安全性高等优点。

需要注意的是，在使用光模块时需要遵守相关的安全规定，避免直接观察或接触激光二极管等部件。

同时，在存储和使用过程中也需要注意防潮、防尘等措施，以确保设备的稳定性和可靠性。

总之，光模块是一种重要的光通信设备，其工作原理主要包括发射器、接收器和调制解调器三个部分。

通过将电信号转换为光信号并进行传输，在提高数据传输速率和距离方面具有显著优势。

在使用过程中需要注意安全规定和设备保养，以确保其稳定性和可靠性。

目录1可插拔模块简介 .................................................................................................................................................................................................................... 1-11.1 H3C高端网络产品支持的可插拔模块类型 ................................................................................................................................................................................. 1-11.2 光模块概念介绍 ......................................................................................................................................................................................................................... 1-21.2.1 简介................................................................................................................................................................................................................................. 1-21.2.2 传输速率（Data Rate）.................................................................................................................................................................................................. 1-21.2.3 传输距离 ......................................................................................................................................................................................................................... 1-21.2.4 中心波长 ......................................................................................................................................................................................................................... 1-31.2.5 光纤类型 ......................................................................................................................................................................................................................... 1-31.2.6 接口连接器类型 .............................................................................................................................................................................................................. 1-41.2.7 接口指标 ......................................................................................................................................................................................................................... 1-51.3 电口模块概念介绍 ..................................................................................................................................................................................................................... 1-51.3.1 千兆电口模块简介........................................................................................................................................................................................................... 1-52 SFP模块 ............................................................................................................................................................................................................................... 2-12.1 1000M SFP光模块 .................................................................................................................................................................................................................... 2-12.1.1 外观图 ............................................................................................................................................................................................................................. 2-12.1.2 具体型号及规格 .............................................................................................................................................................................................................. 2-22.2 100M SFP光模块 ...................................................................................................................................................................................................................... 2-22.2.1 外观图 ............................................................................................................................................................................................................................. 2-22.2.2 具体型号及规格 .............................................................................................................................................................................................................. 2-32.3 155M SFP光模块 ...................................................................................................................................................................................................................... 2-32.3.1 外观图 ............................................................................................................................................................................................................................. 2-32.3.2 具体型号及规格 .............................................................................................................................................................................................................. 2-32.4 622M SFP光模块 ...................................................................................................................................................................................................................... 2-42.4.1 外观图 ............................................................................................................................................................................................................................. 2-42.4.2 具体型号及规格 .............................................................................................................................................................................................................. 2-42.5 2.5G SFP光模块........................................................................................................................................................................................................................ 2-42.5.1 外观图 ............................................................................................................................................................................................................................. 2-42.5.2 具体型号及规格 .............................................................................................................................................................................................................. 2-52.6 155M/1000M BIDI模块 .............................................................................................................................................................................................................. 2-52.6.1 外观图 ............................................................................................................................................................................................................................. 2-52.6.2 具体型号及规格 .............................................................................................................................................................................................................. 2-62.7 1000M CWDM模块 ................................................................................................................................................................................................................... 2-72.7.1 外观图 ............................................................................................................................................................................................................................. 2-72.7.2 具体型号及规格 .............................................................................................................................................................................................................. 2-72.8 SFP电口模块............................................................................................................................................................................................................................. 2-82.8.1 外观图 ............................................................................................................................................................................................................................. 2-82.8.2 具体型号及规格 .............................................................................................................................................................................................................. 2-83 SFP+模块 ............................................................................................................................................................................................................................. 3-13.1 SFP+光模块 .............................................................................................................................................................................................................................. 3-13.1.1 外观图 ............................................................................................................................................................................................................................. 3-13.1.2 具体型号及规格 .............................................................................................................................................................................................................. 3-13.2 SFP+电缆 .................................................................................................................................................................................................................................. 3-23.2.1 外观图 ............................................................................................................................................................................................................................. 3-23.2.2 具体型号及规格 .............................................................................................................................................................................................................. 3-24 XFP模块 ............................................................................................................................................................................................................................... 4-14.1 外观图 ....................................................................................................................................................................................................................................... 4-14.2 具体型号及规格 ......................................................................................................................................................................................................................... 4-21 可插拔模块简介1.1 H3C 高端网络产品支持的可插拔模块类型H3C 高端网络产品支持的可插拔模块类型如表1-1所示。
