PROE野火版教程：基准特征

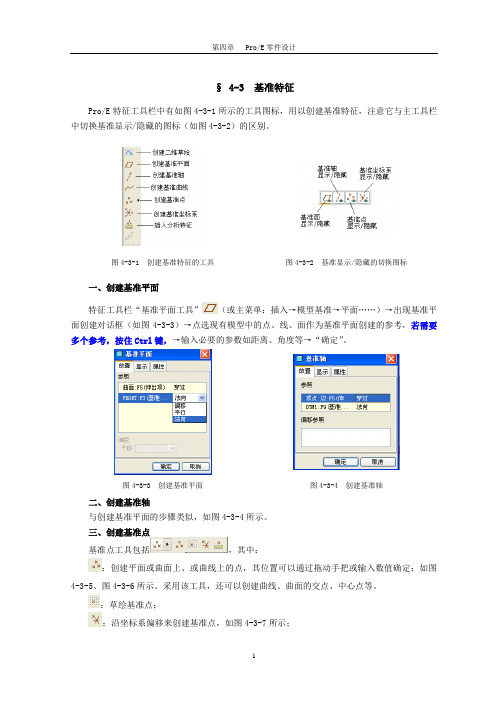

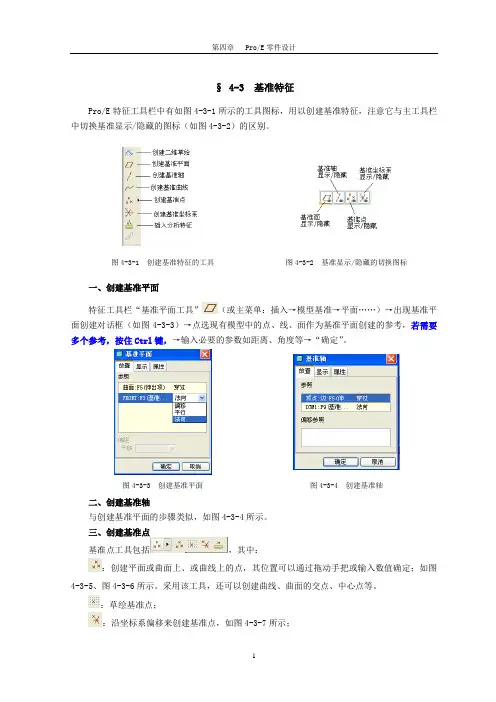

§ 4-3 基准特征Pro/E特征工具栏中有如图4-3-1所示的工具图标，用以创建基准特征，注意它与主工具栏中切换基准显示/隐藏的图标（如图4-3-2）的区别。

图4-3-1 创建基准特征的工具图4-3-2 基准显示/隐藏的切换图标一、创建基准平面特征工具栏“基准平面工具”（或主菜单：插入→模型基准→平面……）→出现基准平面创建对话框（如图4-3-3）→点选现有模型中的点、线、面作为基准平面创建的参考，若需要多个参考，按住Ctrl键，→输入必要的参数如距离、角度等→“确定”。

图4-3-3 创建基准平面图4-3-4 创建基准轴二、创建基准轴与创建基准平面的步骤类似，如图4-3-4所示。

三、创建基准点基准点工具包括，其中：：创建平面或曲面上、或曲线上的点，其位置可以通过拖动手把或输入数值确定；如图4-3-5、图4-3-6所示。

采用该工具，还可以创建曲线、曲面的交点、中心点等。

：草绘基准点；：沿坐标系偏移来创建基准点，如图4-3-7所示；：域基准点。

图4-3-5创建基准点图4-3-6 创建基准点图4-3-7 偏移坐标系创建基准点图4-3-8 创建基准曲线四、创建基准曲线创建基准曲线的方式有如图4-3-8所示几种，对于复杂零件的造型设计，创建并编辑基准曲线的工作非常重要。

五、创建基准坐标系（略）六、举例1创建如图4-3-9所示心形零件上的孔，步骤如下：1．创建一条基准曲线：→使用剖截面→完成→选取已做好的剖截面→曲线创建成功；2．创建一个基准点：→选取步骤1的曲线中一段→输入偏移比率为0.5→确定；3．创建一个基准平面：→按住Ctrl键并点选侧表面及步骤2中创建的点，作过基准点并与侧表面相切的基准平面；4．创建一个基准轴：→按住Ctrl键并点选步骤2创建的点和步骤3创建的面，作过基准点并与基准面垂直的基准轴；5．以“同轴”方式打孔。

图4-3-9 举例提示：作剖截面的方法点选主工具条的“启动视图管理器”图标（或主菜单“视图”→视图管理器）→打开“视图管理器”对话框（如图4-3-10），其中的“X截面”选项用以创建剖截面→新建→输入剖面名称→打开菜单管理器（如图4-3-11），如果要沿一个平面剖截，则选取其中的“平面→单一→完成”→在图形窗口点选剖平面→剖截面创建成功。

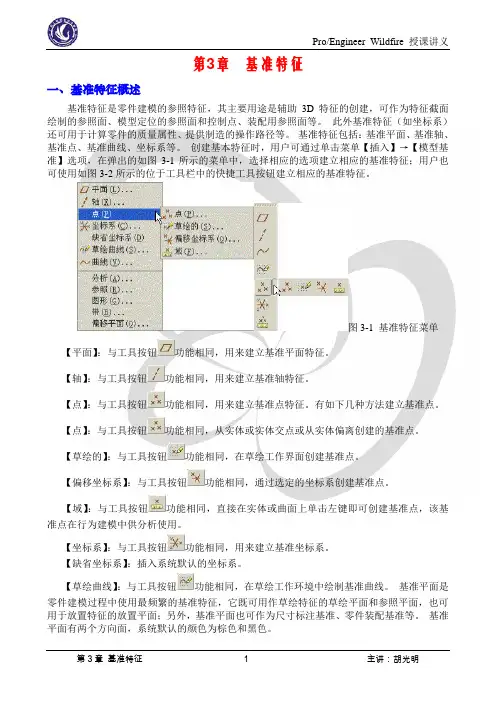

第3章基准特征一、基准特征概述基准特征是零件建模的参照特征，其主要用途是辅助3D特征的创建，可作为特征截面绘制的参照面、模型定位的参照面和控制点、装配用参照面等。

此外基准特征（如坐标系）还可用于计算零件的质量属性、提供制造的操作路径等。

基准特征包括：基准平面、基准轴、基准点、基准曲线、坐标系等。

创建基本特征时，用户可通过单击菜单【插入】→【模型基准】选项，在弹出的如图3-1所示的菜单中，选择相应的选项建立相应的基准特征；用户也可使用如图3-2所示的位于工具栏中的快捷工具按钮建立相应的基准特征。

图3-1 基准特征菜单【平面】：与工具按钮功能相同，用来建立基准平面特征。

【轴】：与工具按钮功能相同，用来建立基准轴特征。

【点】：与工具按钮功能相同，用来建立基准点特征。

有如下几种方法建立基准点。

【点】：与工具按钮功能相同，从实体或实体交点或从实体偏离创建的基准点。

【草绘的】：与工具按钮功能相同，在草绘工作界面创建基准点。

【偏移坐标系】：与工具按钮功能相同，通过选定的坐标系创建基准点。

【域】：与工具按钮功能相同，直接在实体或曲面上单击左键即可创建基准点，该基准点在行为建模中供分析使用。

【坐标系】：与工具按钮功能相同，用来建立基准坐标系。

【缺省坐标系】：插入系统默认的坐标系。

【草绘曲线】：与工具按钮功能相同，在草绘工作环境中绘制基准曲线。

基准平面是零件建模过程中使用最频繁的基准特征，它既可用作草绘特征的草绘平面和参照平面，也可用于放置特征的放置平面；另外，基准平面也可作为尺寸标注基准、零件装配基准等。

基准平面有两个方向面，系统默认的颜色为棕色和黑色。

二、基准面【练习3-1】：打开附盘“\ch03\3-1.prt”文件，建立如图3-3所示的基准平面DTM1、DTM2。

基准面DTM1通过基准轴A_2且与RIGHT基准面相交55°、基准面DTM2与基准面DTM1平行且与圆柱表面相切。

操作步骤提示：单击基准特征工具栏中的按钮，打开【基准平面】对话框。

Por/E草绘基本指令操作方法十、基准特征1.基准平面的创建1)、平面作为参照：点击→弹出对话框→点击参照→点击零件上要参照的平面/TOP/FRONT/RIHGT→偏移距离/方向→确定→模型树→找到刚创建的平面→右键重命名→可以中文命名。

2)、边或轴作为参照：点击→弹出对话框→点击参照→点击一条边或轴+ctrl再点一个平面→就形成以这条边或轴作为旋转中心线，新建的平面与参照的平面形成夹角。

3)、顶点或者是基准点作为参照：点击→弹出对话框→点击参照→点击一个顶点或基准点+ctrl再点一个平面→创建出过顶点与参照平面平行的平面。

要想去创建平面与参照平面垂直，点击参照平面平行为垂直。

4)、圆柱面作为参照：点击→弹出对话框→点击参照→点击一个圆柱面+ctrl再点一个平面→创建了新的平面，可以穿过圆柱中心也可以相切（相切在弹出的对话框中已参照把穿过改为相切）。

2.基准轴的创建;1)、平面作为参照;点击→弹出对话框→点击参照→点击要参照的平面+ctrl另外两个平面→就得创建基准轴与参照平面垂直。

2)、圆柱作为参照:3)、直边或基准曲线作为参照：轴可以作为旋转中心线。

3.基准曲线：点击→曲线选项→经过点→完成→点击零件上要绘制成曲线的点→完成→确定（可以相切、扭曲）。

4.基准点工具：点击（包含基准点、草绘基准点就是选择一个草绘平面在点击放置在面上、偏移坐标）→确定5.创建笛卡尔坐标系：（目的是不在同一平面的曲线扫描）点击→放置→参照原来的坐标系→点击下面对话框→第一个是最开始参照坐标系原点（0,0,0）→往下点击（需要几个坐标创建几个坐标点）→确定→再点击→经过点→完成→单一半径（多半径）→单个点→依次点击创建的坐标系，点了会出现输入半径→完成→确定。

轨迹已绘制：插入→扫描→伸出项→选取轨迹→曲线链→全部选取→完成→正向→绘制截面→√→确定。

6.组的创建：将几个特征一起选→右键→组。

7.笛卡尔坐标系：点击→从方程→完成→点击坐标系→笛卡尔→输入曲线方程→文件→保存→文件→退出→确定。
