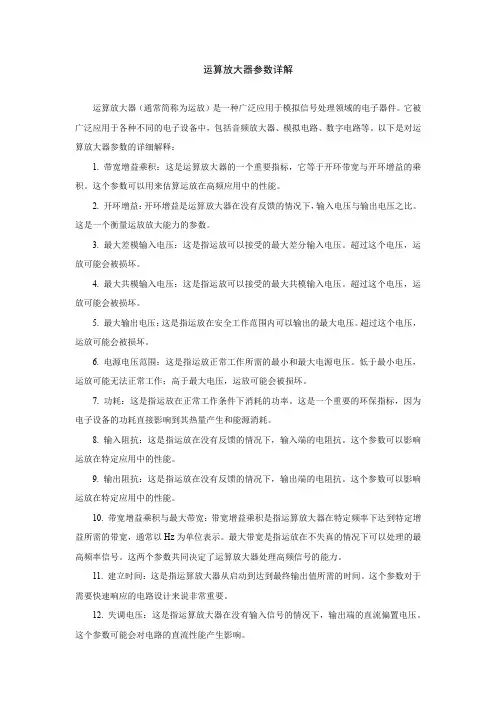

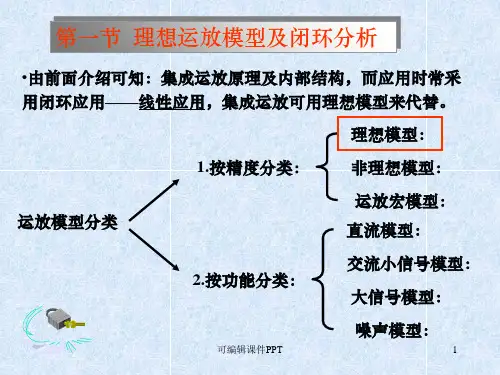

运算放大器参数详解运算放大器(通常简称为运放)是一种广泛应用于模拟信号处理领域的电子器件。
它被广泛应用于各种不同的电子设备中,包括音频放大器、模拟电路、数字电路等。
以下是对运算放大器参数的详细解释:1. 带宽增益乘积:这是运算放大器的一个重要指标,它等于开环带宽与开环增益的乘积。
这个参数可以用来估算运放在高频应用中的性能。
2. 开环增益:开环增益是运算放大器在没有反馈的情况下,输入电压与输出电压之比。
这是一个衡量运放放大能力的参数。
3. 最大差模输入电压:这是指运放可以接受的最大差分输入电压。
超过这个电压,运放可能会被损坏。
4. 最大共模输入电压:这是指运放可以接受的最大共模输入电压。
超过这个电压,运放可能会被损坏。
5. 最大输出电压:这是指运放在安全工作范围内可以输出的最大电压。
超过这个电压,运放可能会被损坏。
6. 电源电压范围:这是指运放正常工作所需的最小和最大电源电压。
低于最小电压,运放可能无法正常工作;高于最大电压,运放可能会被损坏。
7. 功耗:这是指运放在正常工作条件下消耗的功率。
这是一个重要的环保指标,因为电子设备的功耗直接影响到其热量产生和能源消耗。
8. 输入阻抗:这是指运放在没有反馈的情况下,输入端的电阻抗。
这个参数可以影响运放在特定应用中的性能。
9. 输出阻抗:这是指运放在没有反馈的情况下,输出端的电阻抗。
这个参数可以影响运放在特定应用中的性能。
10. 带宽增益乘积与最大带宽:带宽增益乘积是指运算放大器在特定频率下达到特定增益所需的带宽,通常以Hz为单位表示。
最大带宽是指运放在不失真的情况下可以处理的最高频率信号。
这两个参数共同决定了运算放大器处理高频信号的能力。
11. 建立时间:这是指运算放大器从启动到达到最终输出值所需的时间。
这个参数对于需要快速响应的电路设计来说非常重要。
12. 失调电压:这是指运算放大器在没有输入信号的情况下,输出端的直流偏置电压。
这个参数可能会对电路的直流性能产生影响。
u otu u i1i2运算放大器知识点总结1、 部分组成偏置电路,输入级,中间级,输出级。
2、零点漂移: (1)表现:输入u i =0时,输出有缓慢变化的电压产生。
(2)原因:由温度变化引起的。
当温度变化使第一级放大器的静态工作点发生微小变化时,这种变化量会被后面的电路逐级放大,最终在输出端产生较大的电压漂移。
因而零点漂移也叫温漂。
(3)衡量方法:将输出漂移电压按电压增益折算到输入端计算。
例如100,=u1A100=u2A 10000=u A如果输入等效为100uV ,漂移为1V 。
(4)减小漂移的措施: 采用差动放大电路采用温度补偿,非线性元件 3运放的输入级一般采用差动放大电路。
差动放大电路又称差分放大电路,它的输出电压与两个输入电压之差成正比。
它能较好地克服直接耦合放大器的零点漂移问题,是集成运算放大器的基本组成单元。
结构如右图:(1)对称性结构 β1=β2=β U BE1=U BE2= U BE r be1= r be2= r be R C1=R C2= R C R b1=R b2= R b(2)信号分类差模信号:i2i1id =uu u -ou VCC V EE ou V CC V EEi2uEE共模信号:)(21=i2i1icuuu+差模电压增益:idodud=uuA共模电压增益:icocuc=uuA总输出电压:icucidudocodo=uAuAuuu+=+211EEAB RRRVU+=3ABC3V7.0RUI-=2C3C2C1III==②动态恒流源等效电阻:)//1(321be33ce RRRrRrR+++=β等效,且212121//RRRRRR+⨯=(5)差动放大器输入、输出方式的接法u i1=u i2 =u ic,u id=0设u i1 ↑,u i2↑→u o1↓,u o2↓。
因u i1 = u i2,→u o1 = u o2→ u o= 0 (理想化)共模电压放大倍数A UC=0 i2i1u①双端输入双端输出共模电压放大倍数 A UC =0 差模输入电阻:()be s id 2r R R += 输出电阻:()be s id 2r R R += ②双端输入单端输出差模电压放大倍数:使用于将差分信号转化为单端输出的信号 差模输入电阻:()be id 2r R R b += 输出电阻:R 0=R C共模电压放大倍数 u i1=u i2 =u ic , 设u i1 ↑,u i2 ↑→ i e1 ↑ ,i e1 ↑ 。
运算放大器基本知识
运算放大器(Operational Amplifier,简称OP-AMP)是一种特殊的电子放大器,以其性能优良、可靠性高而被广泛应用。
运算放大器由直流耦合放大器、输出级和反馈网络组成。
运算放大器的特点如下:
1. 高增益:运算放大器具有非常高的直流电压增益,通常在
10^5至10^6之间。
2. 宽频带:运算放大器在0频到几兆赫兹的频率范围内能够提供线性放大。
3. 低失调:运算放大器的失调输入电压和失调输入电流非常小。
4. 大输入阻抗:运算放大器的输入阻抗通常很大,可以达到几兆欧姆。
5. 小偏移电压:运算放大器的输入端之间的偏移电压非常小。
6. 大输出电流:运算放大器的输出电流能够达到几百毫安。
运算放大器的基本运算包括放大、求和、差分和积分等。
运算放大器的输出电压等于输入电压与输入电阻之间的乘积。
通过调节反馈网络中的电阻和电容,可以实现各种各样的运算功能。
运算放大器学习的12个基础知识点一、一般反相/同相放大电路中都会有一个平衡电阻,这个平衡电阻的作用是什么?1、为芯片内部的晶体管提供一个合适的静态偏置,芯片内部的电路通常都是直接耦合的,它能够自动调节静态工作点。
但是,如果某个输入引脚被直接接到了电源或者地,它的自动调节功能就不正常了。
因为芯片内部的晶体管无法抬高地线的电压,也无法拉低电源的电压,这就导致芯片不能满足虚短、虚断的条件,电路需要另外分析。
2、消除静态基极电流对输出电压的影响,大小应与两输入端外界直流通路的等效电阻值平衡,这也是其得名的原因。
二、同相比例运算放大器,在反馈电阻上并一个电容的作用是什么?1、反馈电阻并电容形成一个高通滤波器, 局部高频率放大特别厉害。
2、防止自激。
三、运算放大器同相放大电路如果不接平衡电阻有什么后果?烧毁运算放大器,有可能损坏运放,电阻能起到分压的作用。
四、在运算放大器输入端上拉电容,下拉电阻能起到什么作用?是为了获得正反馈和负反馈,这要看具体连接,比如我把现在输入电压信号,输出电压信号,再在输出端取出一根线连到输入段。
那么由于上面的那个电阻,部分输出信号通过该电阻后获得一个电压值,对输入的电压进行分流,使得输入电压变小,这就是一个负反馈。
因为信号源输出的信号总是不变的,通过负反馈可以对输出的信号进行矫正。
五、运算放大器接成积分器,在积分电容的两端并联电阻RF的作用是什么?用于防止输出电压失控。
六、为什么一般都在运算放大器输入端串联电阻和电容?如果你非常熟悉运算放大器的内部电路的话,你就会知道,不论什么运算放大器都是由几个晶体管或是mos管组成。
在没有外接元件的情况下,运算放大器就是个比较器,同相端电压高的时候,会输出近似于正电压的电平,反之也一样。
但这样运放似乎没有什么太大的用处,只有在外接电路的时候,构成反馈形式,才会使运放有放大功能。
七、运算放大器同相放大电路如果平衡电阻不对有什么后果?1、同相反相端不平衡,输入为0时也会有输出,输入信号时输出值总比理论输出值大或小一个固定的数。

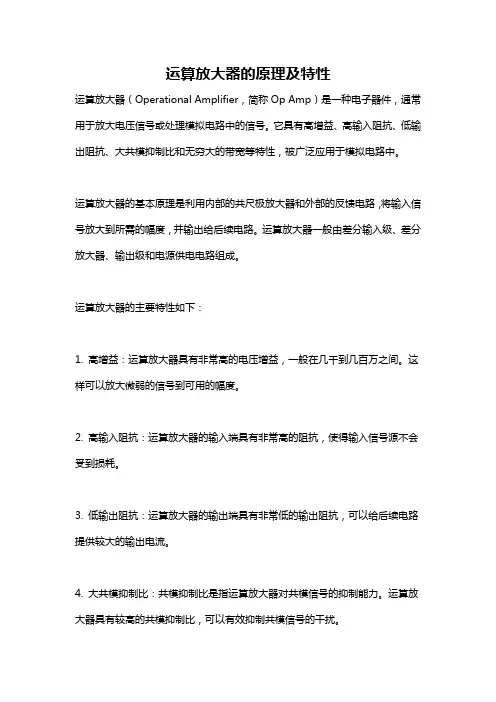

运算放大器的原理及特性
运算放大器(Operational Amplifier,简称Op Amp)是一种电子器件,通常用于放大电压信号或处理模拟电路中的信号。
它具有高增益、高输入阻抗、低输出阻抗、大共模抑制比和无穷大的带宽等特性,被广泛应用于模拟电路中。
运算放大器的基本原理是利用内部的共尺极放大器和外部的反馈电路,将输入信号放大到所需的幅度,并输出给后续电路。
运算放大器一般由差分输入级、差分放大器、输出级和电源供电电路组成。
运算放大器的主要特性如下:
1. 高增益:运算放大器具有非常高的电压增益,一般在几千到几百万之间。
这样可以放大微弱的信号到可用的幅度。
2. 高输入阻抗:运算放大器的输入端具有非常高的阻抗,使得输入信号源不会受到损耗。
3. 低输出阻抗:运算放大器的输出端具有非常低的输出阻抗,可以给后续电路提供较大的输出电流。
4. 大共模抑制比:共模抑制比是指运算放大器对共模信号的抑制能力。
运算放大器具有较高的共模抑制比,可以有效抑制共模信号的干扰。
5. 无穷大的带宽:运算放大器的带宽足够大,可以处理宽频带的信号。
6. 可调节增益:通过调整反馈电阻,可以调节运算放大器的增益。
运算放大器常常用于放大电压信号、求和运算、积分运算、微分运算等,广泛应用于滤波器、放大器、比较器、多路选择器等电路中。

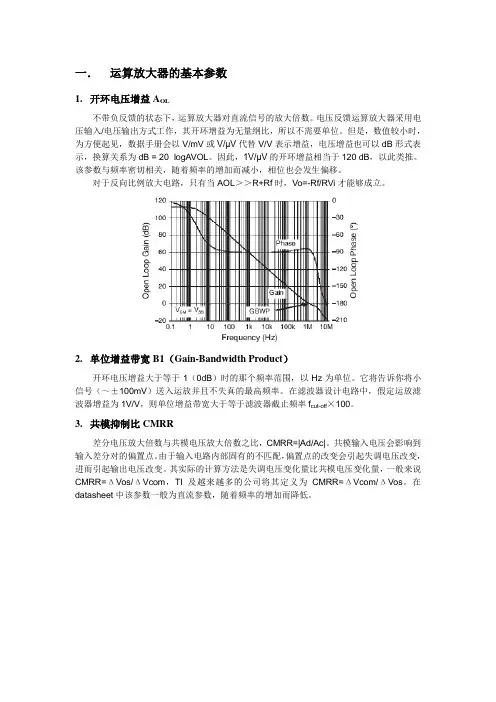

一.运算放大器的基本参数1.开环电压增益A OL不带负反馈的状态下,运算放大器对直流信号的放大倍数。
电压反馈运算放大器采用电压输入/电压输出方式工作,其开环增益为无量纲比,所以不需要单位。
但是,数值较小时,为方便起见,数据手册会以V/mV或V/μV代替V/V表示增益,电压增益也可以dB形式表示,换算关系为dB = 20×logAVOL。
因此,1V/μV的开环增益相当于120 dB,以此类推。
该参数与频率密切相关,随着频率的增加而减小,相位也会发生偏移。
对于反向比例放大电路,只有当AOL>>R+Rf时,Vo=-Rf/RVi才能够成立。
2.单位增益带宽B1(Gain-Bandwidth Product)开环电压增益大于等于1(0dB)时的那个频率范围,以Hz为单位。
它将告诉你将小信号(~±100mV)送入运放并且不失真的最高频率。
在滤波器设计电路中,假定运放滤波器增益为1V/V,则单位增益带宽大于等于滤波器截止频率f cut-off×100。
3.共模抑制比CMRR差分电压放大倍数与共模电压放大倍数之比,CMRR=|Ad/Ac|。
共模输入电压会影响到输入差分对的偏置点。
由于输入电路内部固有的不匹配,偏置点的改变会引起失调电压改变,进而引起输出电压改变。
其实际的计算方法是失调电压变化量比共模电压变化量,一般来说CMRR=ΔVos/ΔVcom,TI及越来越多的公司将其定义为CMRR=ΔVcom/ΔVos。
在datasheet中该参数一般为直流参数,随着频率的增加而降低。
4.输入偏置电流Ibias输入偏置电流被定义为:运放的输入为规定电位时,流入两个输入端的电流平均值。
记为IB。
为了运放能正常的工作,运放都需要一定的偏置电流。
IB=(IN+IP)/2。
当信号源阻抗很高时,就必须关注输入偏流,因为如果运放有很大的输入偏流,就会对信号源构成负载,因而会看到一个比预想要低的信号源输出电压,如果信号源阻抗很高,那么最好使用一个以CMOS或者JFET作为输入级的运放,也可以采用降低信号源输出阻抗的方法,就是使用一个缓冲器,然后用缓冲器来驱动具有很大输入偏流的运放。
运算放大器基础知识总结简介:本文主要针对运算的一些基础学问和做了具体介绍。
第一、偏置如何补偿对于我们常用的反相,其典型电路如下:在这种状况下,R3为平衡,其大小计算公式普通为这些运算放大器学问你注重到了吗,这样,在可以很好的保证运放的电流补偿,使正负端偏置电流相等。
若这些运算放大器学问你注重到了吗时,甚至取值更大时,会产生更大的噪声和飘逸。
但是,应大于输入信号源的内阻。
擅长思量的工程师都会想到,当为同相放大器的时候,其原理又是什么呢?现在我们先回顾下同相运放的设计电路:在同相比例运放中偏置电阻大小为这些运算放大器学问你注重到了吗,当计算出的Rp为负值时,需要将该电阻移动到正相端,与R1串联在输入端。
这里额外多插入一句,同相比例运放具有高输入阻抗,低输出阻抗的特性,广泛应用在前置运放电路中。
其次、调零电路种种今日运放已经进展的很快速,附注功能各种各样,例如有些运放已经具有了调零的外接端口,此时依据数据手册进合适的电阻挑选就可以完成运放调零。
例如LF356运放,其典型电路如下:另外一些低成本的运放或许不带这些自动调整功能,那么作为设计师的我们也不犯难,通过容易的加法电路、减法电路等可以完成固定的调零(虽然有时这种做法有隔靴挠痒的作用)。
当要举行通常在补偿电路中增强一个电路,利用PN结的温度特性,完成运放的温度补偿。
例如在LF355典型电路中将三极管电路嵌入在V+和25K反馈电阻之间。
第三、相位补偿如何挑选当我们阅读一个集成运放数据手册的时候,会发觉集成运放的内部其实是一个多级的放大器,因此,不行避开的对系统引入了极点使得电路需要举行相位补偿。
通常采纳超前补偿、滞后补偿和滞后-超前补偿。
所谓的超前补偿就是相移减小的补偿,通俗的讲就是使电路浮现零点,在该频率处的输出信号比输入信号的相位超前45°。
通过计算将浮现极点的频率点人工设计出一个零点,从而使系统变得稳定。
滞后补偿通常可以理解为使相移增大的补偿。

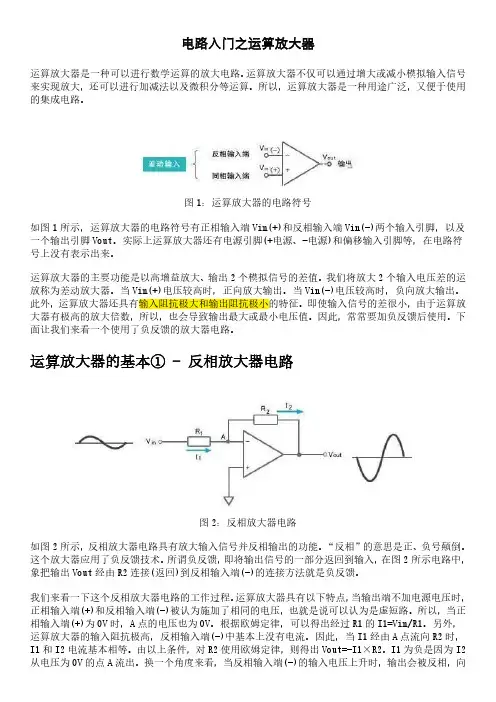

电路入门之运算放大器运算放大器是一种可以进行数学运算的放大电路。
运算放大器不仅可以通过增大或减小模拟输入信号来实现放大,还可以进行加减法以及微积分等运算。
所以,运算放大器是一种用途广泛,又便于使用的集成电路。
图1:运算放大器的电路符号如图1所示,运算放大器的电路符号有正相输入端Vin(+)和反相输入端Vin(-)两个输入引脚,以及一个输出引脚Vout。
实际上运算放大器还有电源引脚(+电源、-电源)和偏移输入引脚等,在电路符号上没有表示出来。
运算放大器的主要功能是以高增益放大、输出2个模拟信号的差值。
我们将放大2个输入电压差的运放称为差动放大器。
当Vin(+)电压较高时,正向放大输出。
当Vin(-)电压较高时,负向放大输出。
此外,运算放大器还具有输入阻抗极大和输出阻抗极小的特征。
即使输入信号的差很小,由于运算放大器有极高的放大倍数,所以,也会导致输出最大或最小电压值。
因此,常常要加负反馈后使用。
下面让我们来看一个使用了负反馈的放大器电路。
运算放大器的基本①-反相放大器电路图2:反相放大器电路如图2所示,反相放大器电路具有放大输入信号并反相输出的功能。
“反相”的意思是正、负号颠倒。
这个放大器应用了负反馈技术。
所谓负反馈,即将输出信号的一部分返回到输入,在图2所示电路中,象把输出Vout经由R2连接(返回)到反相输入端(-)的连接方法就是负反馈。
我们来看一下这个反相放大器电路的工作过程。
运算放大器具有以下特点,当输出端不加电源电压时,正相输入端(+)和反相输入端(-)被认为施加了相同的电压,也就是说可以认为是虚短路。
所以,当正相输入端(+)为0V时,A点的电压也为0V。
根据欧姆定律,可以得出经过R1的I1=Vin/R1。
另外,运算放大器的输入阻抗极高,反相输入端(-)中基本上没有电流。
因此,当I1经由A点流向R2时,I1和I2电流基本相等。
由以上条件,对R2使用欧姆定律,则得出Vout=-I1×R2。

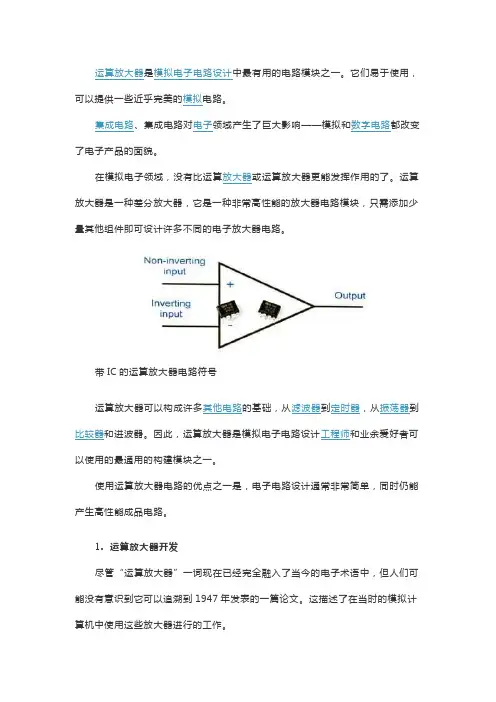

1.运算放大器开发尽管“运算放大器”一词现在已经完全融入了当今的电子术语中,但人们可能没有意识到它可以追溯到1947年发表的一篇论文。
这描述了在当时的模拟计算机中使用这些放大器进行的工作。
运算放大器电路符号然而,直到1960 年代,随着集成电路技术的广泛引入,这些放大器的概念才得以完全实现。
1963年,推出了第一款单片集成电路运算放大器。
这是仙童半导体的μA702,由他们的工程师Bob Widlar设计。
1965年晚些时候,μA702的改进版推出。
同样由仙童生产的是μA709,它是第一个广泛使用的运算放大器。
它运行良好,克服了¶micro 的一些问题;A702,尽管有必要对放大器进行外部补偿以防止其振荡。
1968年,非常著名的μA741首次推出。
该运算放大器通过在芯片内的芯片中集成一个小的30pF电容来解决不稳定问题。
这意味着不需要外部补偿组件。
将补偿添加到实际芯片中,使741能够得到特别广泛的使用,事实上,直到今天,它仍然由一些公司制造。
此外,引脚配置也已延续到当今许多运算放大器芯片中。
从那时起,许多运算放大器芯片已经推出,在输入阻抗、低失调、低噪声等方面提供改进的性能,并已嵌入到模拟电子电路设计中。
现在,运算放大器已成为整个电子行业使用的基本构件。
尽管它们已经存在了一段时间,但它们的使用似乎不太可能下降。
2.什么是运算放大器?基础知识运算放大器非常接近于具有无限增益、无限输入阻抗和零输出阻抗的完美放大器。
实际上,运算放大器并不能达到完美,但增益通常在100,000或更高,输入阻抗水平为Megohms和更多,输出阻抗水平非常低,它们足够接近,在大多数情况下可以忽略缺陷。
运算放大器有两个输入。
一个称为反相输入,在电路原理图上标有“-”号。
另一个是同相输入,用“+”号标记。
运算放大器基本上是一个差分放大器,因为输出与两个输入之间的电压差成正比。
运算放大器等效电路两个输入的名称来自它们放大信号的方式:同相输入:运算放大器同相输入在电路图上用“+”号标记。
