1.1 为什么要计算固有频率和模态1） 评估结构的动力学特性。
如安装在结构上的旋转设备，为避免其过大的振动，必须看转动部件的频率是否接近结构的任何一阶固有频率。
2） 评估载荷的可能放大因子。
3） 使用固有频率和正交模态，可以指导后续动态分析（如瞬态分析、响应谱分析、瞬态分析中时间步长t ∆的选取等）4） 使用固有频率和正交模态，在结构瞬态分析时，可以用模态扩张法 5） 指导实验分析，如加速度传感器的布置位置。
6） 评估设计1.2 模态分析理论考虑假设其解为代入得到特征方程或其中，2ωλ=1） 对N 自由度系统，有N 个固有频率（j ω，j=1,2,…,N ）,特征频率，基本频率或共振频率。
2） 与固有频率j ω对应的特征向量称为自然模态或模态形状，模态形状对应于结构扰度图3） 当结构振动时，在任意时刻，结构的形状为它的模态的线性组合例子：1.3 自然模态与固有频率性质（1）正交性ω的单位（2）jω单位为rad/s, 也可以表示为Hz (cycles/seconds),二者换算关系为j（3）刚体模态图为一未约束结构，有刚体模态如果结构完全未约束，有刚体模态存在（应力-自由模态）或机构运动，至少有一固有频率为0。
（4）自然模态的倍数依然为自然模态如：代表相同的振动模态（5）模态的标准化1.4 模态能量（1）应变-位移关系（2）应力-应变关系（3）静力-位移关系（4）单元应变能因此，对给定的模态位移模态应变为模态应力为模态力为模态应变能为1.5 特征值解法对于方程MSC/NASTRAN提供三类解法a)跟踪法（Tracking method）b)变换法（Tromsformation method）c)兰索士法（Lamczos method）1.5.1 跟踪法跟踪法解特征值问题，实质是迭代法。
对仅求几个特征值（或固有频率）的问题是一种方便方法。
MSC/NASTRAN中，提供两种迭代解法，即为逆幂法（INV）和移位逆幂法（SINV）前者存在丢根现象；后者采用STRUM系列，避免丢根，改善收敛性。
Nastran基础培训1_简介第一章 Nastran 简介一概述1 功能齐全的大型有限元软件a. 大型：有上百万条源程序语句b. 功能齐全：进行静力、动力分析，敏度，分析与优化设计c. 实用面广：航空、航天、船舶、汽车、机械、建筑、桥梁、水力、化工、海洋、能源、橡胶等2 通用性强a. NASTRAN输入/输出格式被许多行业公认为一种标准b. 几乎所有 CAD/CAM 系统都提供了与 NASTRAN 的接口c. NASTRAN 的计算结果经常作为评估其它有限元分析软件精度的参照标准3 经过严格的检验，高度可靠性a. 每一版本发行都要经过 4 个级别，5,000 多个测试题目的考核b. 30 多年的开发与不断改进c. 3、50,000 多个用户的长期工程应用验证d. NASTRAN 已成为许多工业部门法定结构分析软件。
4 强大的用户开发程序－ DMAP关于 DMAP (Direct Matrix Abstraction Programming)a. 为用户提供由 DMAP 语言组成的固定分析流程b. 用户可以根据需要用 DMAP 语言修改与重组新的流程。
5 丰富的文献资料* NASTRAN 线性静力与模态分析指南( NASTRAN Linear Static and Normal Modes Analysis User’s Guide )* NASTRAN 基本动力分析指南( NASTRAN Basic Dynamic Analysis User’s Guide )* NASTRAN 数值方法指南( NASTRAN Nunerical Methods User’s Guide )* NASTRAN 设计敏度与优化指南( NASTRAN Design Sensitivity and Opotimization User’s Guide ) * NASTRAN 气弹分析指南( NASTRAN Aeroelastic Analysis User’s Guide )* NASTRAN 热分析指南( NASTRAN Thermal Analysis User’s Guide )* NASTRAN 超单元分析指南( NASTRAN Superelement Analysis User’s Guide )* NASTRAN DMAP和数据库应用指南(NASTRAN DMAP and Database Application User’s Guide) * NASTRAN 非线性分析指南( NASTRAN Nonlinear Analysis User’s Guide )6 主要缺点(1) Nastran 只是一个求解器，没有自己的前后处理。
第六章Nastran 的基本单元库一、概述1 基本NX NASTRAN 单元使用NX Nastran单元一般需注意以下方面：* 对于模型中的所有单元，都应具有唯一的单元标识号EID。
绝不能按不同单元类型重复使用单元号。
* 单元矩阵的形成与节点排序无关(指单元矩阵中的元素会随着节点排序的改变而自动调整位置)。
* 每个单元有它自己的单元坐标系，这类坐标系是由连接次序或由其他单元数据定义的。
单元的输出量（例如单元力或应力）是以单元坐标系输出的。
* UGS 公司会不断地增强和改善NX Nastran 单元库的质量，因此，用户可以测试计算结果在本软件的序列版本间的变化（对于同样的模型）。
关于NX Nastran 单元的更详细说明可参看《NX Nastran Quick Reference Guide》第5 章。
二、各类单元的简要说明1. 标量单元，也称0 维单元* 所有标量单元都在结构模型两个自由度间或一个自由度和“地面”间来定义* 标量单元刚度由用户直接定义，静力分析中的标量单元如下：标量弹簧单元：CELAS 1，CELAS 2，CELAS 3，CELAS 4；标量质量单元：CMASS 1，CMASS 2，CMASS 3，CMASS 4 四种形式标量弹簧元，格式如下：说明：CELAS 1 和CELAS 3 性质卡(PELSA) 的格式如下：例题问题：弹簧一端固定，另一端受10 磅轴力，弹簧轴向刚度(K) 为100 磅/英寸，求：结点1202 的位移：模型数据卡为：* NASTRAN 101 静力分析中，PARAM，AUTOSPC,YSE 可自动约束不相关自由度。
* 阻尼(第8 字场GE) 不适于静力分析，未计入* 第9 字场应力系数S是可选，用关系式σ= S * P（P 为单元内力），直接计算弹簧应力。
默认为0.0，不计算应力。
* 将CELAS2 卡上G1 和G2 顺序倒过来，则单元力的符号也反号。
部分输出结果：2. 线单元线单元，也称一维单元，用于表示杆和梁性质；* 杆单元支持拉、压和轴向扭转，但不允许弯曲；* 梁单元则包括弯曲，NX NASTRAN 有三种梁元；CBAR - 简单梁元，梁剖面剪心和形心吻合，不能用于具有翘曲的梁CBEAM - 复杂梁元，具有CBAR的全部能力，允许锥形剖面性质，非吻合的形心和剪心，以及剖面的翘曲;CBEND - 常曲率半径(圆弧) 简单曲梁元(1) 杆单元(CONROD)CONROD 单元，连接两结点，允许承受轴向力和绕轴向的扭转不需单元性质卡，定义多个不同性质杆单元CONROD 格式如下：说明：扭转应力系数C 用于计算扭矩引起的扭转应力(2) 杆单元(CROD)* CROD 单元同CONROD 单元* CROD 有单独的性质卡(PROD) 定义多个有同样性质的杆单元时，用CROD 卡。

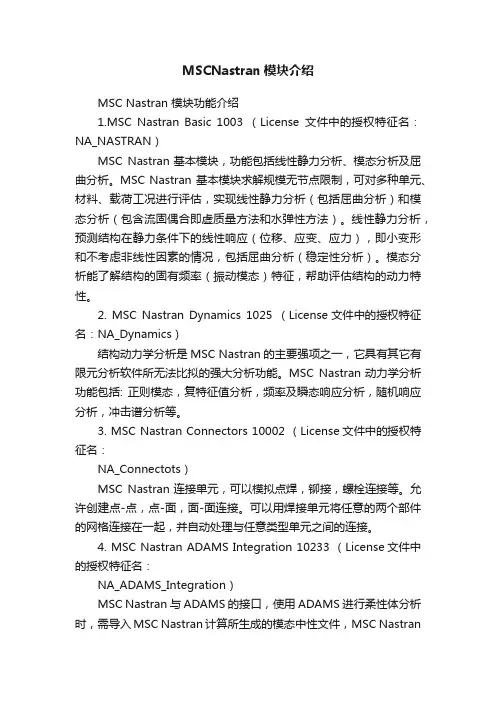

MSCNastran模块介绍MSC Nastran 模块功能介绍1.MSC Nastran Basic 1003 （License文件中的授权特征名：NA_NASTRAN）MSC Nastran基本模块，功能包括线性静力分析、模态分析及屈曲分析。
MSC Nastran 基本模块求解规模无节点限制，可对多种单元、材料、载荷工况进行评估，实现线性静力分析（包括屈曲分析）和模态分析（包含流固偶合即虚质量方法和水弹性方法）。
线性静力分析，预测结构在静力条件下的线性响应（位移、应变、应力），即小变形和不考虑非线性因素的情况，包括屈曲分析（稳定性分析）。
模态分析能了解结构的固有频率（振动模态）特征，帮助评估结构的动力特性。
2. MSC Nastran Dynamics 1025 （License文件中的授权特征名：NA_Dynamics）结构动力学分析是MSC Nastran的主要强项之一，它具有其它有限元分析软件所无法比拟的强大分析功能。
MSC Nastran动力学分析功能包括: 正则模态，复特征值分析，频率及瞬态响应分析，随机响应分析，冲击谱分析等。
3. MSC Nastran Connectors 10002 （License文件中的授权特征名：NA_Connectots）MSC Nastran连接单元，可以模拟点焊，铆接，螺栓连接等。
允许创建点-点，点-面，面-面连接。
可以用焊接单元将任意的两个部件的网格连接在一起，并自动处理与任意类型单元之间的连接。
4. MSC Nastran ADAMS Integration 10233 （License文件中的授权特征名：NA_ADAMS_Integration）MSC Nastran 与ADAMS的接口，使用ADAMS进行柔性体分析时，需导入MSC Nastran计算所生成的模态中性文件，MSC NastranADAMS Integration可使MSC Nastran 计算生成ADAMS所需要的柔性体模态中性文件。
一、Nastran简介Nastran是美国国家航空航天局（National Aeronautics and Space Administration，简称NASA，又称美国宇航局）为适应各种工程分析问题而开发的多用途有限元分析程序。
这个系统称为NASA Structural Analysis System，命名为Nastran。
20世纪60年代初，美国宇航局为登月需要，决定使用有限元法开发大型结构分析系统，并能在当时所有大型计算机上运行。
MacNeal-Scherndler Corporation（即MSC公司）是开发小组主要成员。
Nastran程序最早在1969年通过COSMIC（Computer Software Management and Information Center）对外发行，一般称为COSMIC.Nastran。
之后又有各种版本的Nastran程序发行，其中以MSC公司所开发的MSC.Nastran程序用户最为广泛。
长期以来MSC.Nastran 已成为标准版的Nastran，是全球应用最广泛的分析程序之一。
为了迎合企业准确充分地模拟产品的真实性能的需求，结合当今计算方法、计算机技术的最新发展，从2001年以来，MSC.Software投入了大量的研发力量于进行MD技术研发，在2006年成功发布了新一代的多学科仿真工具Nastran，在继承原有MSC Nastran强大功能的基础上，陆续集成了Marc、Dytran、Sinda、Dyna和Actran等著名软件的先进技术，大大增强了高级非线性、显式非线性、热分析、外噪声分析等功能二、Nastran软件功能(1)基本功能Nastran的基本模块支持各种材料模式的线性分析,包括：均质各向同性材料、正交各向异性材料、各向异性材料和随温度变化的材料等。
(2)动力学分析结构动力学分析是Nastran的最主要强项之一，它具有其它有限元分析软件所无法比拟的强大分析功能,其功能包括时间域的瞬态响应和频率域的频率响应分析，方法有直接积分法和模态法，同时考虑各种阻尼如结构阻尼、材料阻尼和模态阻尼效应的作用。

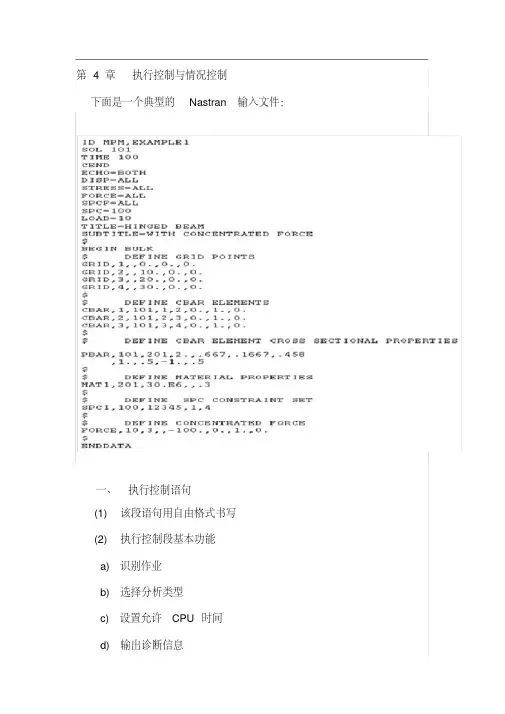

第 4 章执行控制与情况控制下面是一个典型的Nastran 输入文件：一、执行控制语句(1) 该段语句用自由格式书写(2) 执行控制段基本功能a) 识别作业b) 选择分析类型c) 设置允许CPU 时间d) 输出诊断信息e) 设定用户编写的DMAP 系列分别说明如下：a) ID 语句* ID 语句是可选的，其作用为识别作业;* 必须为执行控制段第一条语句* ID 语句格式为：ID i1，i2其中，i1 和i2 为字符串，i1 可为 1 至8 个字符串，i2 可为任何长度的字符串。
* 每一个字符串都必须以字母开头。
* 在Nastran 输出文件的每一页开头都会输出ID 语句的内容。
b) SOL 语句* SOL 语句是必须的，用于选择分析类型（求解系列）* SOL 语句格式为：SOL n其中，n 是识别求解类型的正整数或解法系列的字符名如：SOL 101 (或SOL SESTATIC )，即线性静力分析；SOL 103（或SOL SEMODES )，即模态分析SOL 105（或SOL SEBUCKL )，即屈曲分析。
等。
c) TIME 语句* Time 语句是可选的，设置最大CPU 时间和作业I/O 时间，它的格式为：TIME t1 , t2其中，t1 为最大允许CPU 执行时间，以分计（实数或整数，缺省值为 1 分钟）；t2 为最大允许I/O 时间，以秒计（缺省值是无限大）。
注意，执行时间的默认值仅对于非常小的作业才适用。
d) CEND 语句* CEND 语句是必须的，作用是表示执行控制段的结束，情况控制段的开始。
它的格式为：CEND例子：一个简单模型线性静力分析的执行控制段：ID SIMPLE, STATICS ANALYSISSOL 101TIME 5CEND二、NX NASTRAN结构化求解序列下表为NX Nastran 提供的求解类型及其序列号：三、情况控制指令* 情况控制段是NX NASTRAN 输入文件的必须部分* 跟在执行控制段(CEND) 后，在模型数据集(BEGIN BULK) 之前* 基本功能：选取载荷与约束条件等模型数据；选取输出结果；定义子情况;* 情况控制指令均用自由格式书写1. 输出选择：TITLE = {任何BCD 数据}SUBTITLE = {任何BCD 数据}LABEL={任何BCD 数据}TITLE、SUBTITLE 和LABEL 分别定义输出每页第一行、第二行和第三行标题。

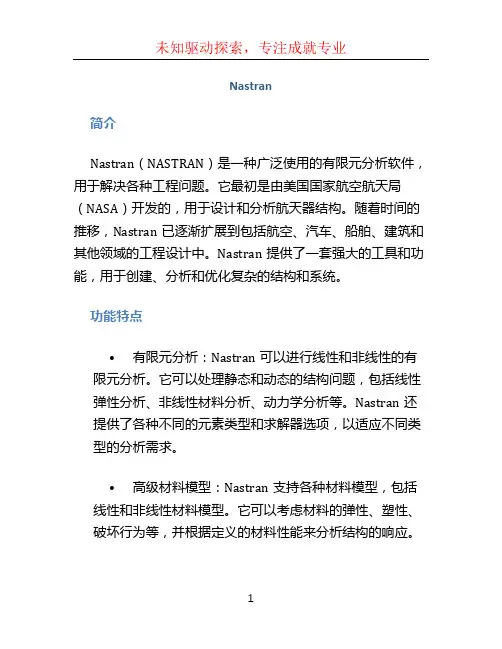

Nastran简介Nastran（NASTRAN）是一种广泛使用的有限元分析软件，用于解决各种工程问题。
它最初是由美国国家航空航天局（NASA）开发的，用于设计和分析航天器结构。
随着时间的推移，Nastran已逐渐扩展到包括航空、汽车、船舶、建筑和其他领域的工程设计中。
Nastran提供了一套强大的工具和功能，用于创建、分析和优化复杂的结构和系统。
功能特点•有限元分析：Nastran可以进行线性和非线性的有限元分析。
它可以处理静态和动态的结构问题，包括线性弹性分析、非线性材料分析、动力学分析等。
Nastran还提供了各种不同的元素类型和求解器选项，以适应不同类型的分析需求。
•高级材料模型：Nastran支持各种材料模型，包括线性和非线性材料模型。
它可以考虑材料的弹性、塑性、破坏行为等，并根据定义的材料性能来分析结构的响应。
•结构优化：Nastran提供了多种优化方法和算法，用于优化结构设计。
它可以根据给定的设计目标和约束条件，自动搜索最优的设计解。
优化方法包括拓扑优化、形状优化、参数化优化等。
•疲劳和可靠性分析：Nastran可以进行疲劳和可靠性分析，用于评估结构的寿命和可靠性。
它可以考虑不同的载荷情况和环境条件，并根据标准和准则来评估结构的安全性和寿命。
•多物理耦合：Nastran可以进行多物理场的耦合分析，包括结构-热、结构-磁、结构-流体等。
它可以考虑不同物理场之间的相互作用和影响，并进行相关的分析和优化。
•后处理和可视化：Nastran提供了强大的后处理和可视化功能。
它可以生成各种分析结果和报告，包括应力、应变、位移、模态、频率响应等，并可以通过图形界面或脚本进行可视化展示和分析。
应用领域Nastran广泛应用于各种工程领域，包括航空航天、汽车、船舶、建筑等。
它可以用于解决各种结构和系统的设计和分析问题，包括飞行器结构设计、汽车车身强度分析、船舶结构疲劳寿命评估、建筑结构优化等。
Nastran已成为许多工程领域的标准分析工具，被广泛应用于工程设计和研发过程。
Nastran 的功能模块Nastran 结构包Nastran 基本模块Nastran 与Adams 集成接口Nastran 连接单元Nastran 动力学模块Nastran 热传导Nastran 动力学设计分析方法Nastran 共享内存的并行分析Nastran DMAP 语言Nastran 线性接触Nastran 非线性模块Nastran 隐式非线性（sol600）Nastran 隐式非线性形状记忆材料Nastran 隐式非线性形半立方视角系数Nastran 内声场模块Nastran 设计优化Nastrtan 拓扑优化Nastran ACMS（自动部件模态综合法）Nastran 超单元Nastran 航空航天包Nastrann 转子动力学Nastran 气弹INastran 显式包Nastran LS-DYNA 转换器Nastran 显式非线性（SOL700）Nastran 显式非线性并行第2 个CPUNastran 专家包Nastran 高级非线性(SOL 400)Nastran 线性结构包Nastran 基本模块Nastran 与Adams 集成接口Nastran 连接单元Nastran 动力学模块Nastran 热传导Nastran 动力学设计分析方法Nastran 共享内存的并行分析（SMP）Nastran DMAP 语言Nastran 线性接触Nastran 非线性模块Nastran 内声场模块Nastran 超单元Nastran 隐式非线性包(SOL 600)隐式非线性(SOL 600)Nastran Marc 转换器Nastran 隐式非线性形状记忆材料Nastran 隐式非线性形半立方视角系数Nastran 隐式非线性并行第2 个CPUNastran 优化包Nastran 设计优化Nastran 拓扑优化Nastran 隐式HPC 包(4CPUs)Nastran ACMS（自动部件模态综合法）Nastran 分布式并行计算（DMP）Nastran 隐式非线性并行第2 个CPU Nastran 隐式非线性并行第3 个CPUNastran 隐式非线性并行第4 个CPUNastran 隐式HPC 包(5+ CPUs)Nastran ACMS（自动部件模态综合法）Nastran 分布式并行计算（DMP）Nastran 隐式非线性第5 个CPU Nastran 隐式非线性第6 个CPUNastran 隐式非线性第7 个CPU Nastran 隐式非线性第8 个CPU其它可选模块Nastran Krylov 求解器Nastran 外噪声分析Nastran 气弹IINastran 高级PFA (Progressive Failure Analysis) Nastran 显式非线性HPC 包(4 CPUs)Nastran 显式非线性HPC 包(16 CPUs)Nastran 显式非线性HPC 包(32 CPUs) Nastran 显式非线性HPC 包(33+ CPUs)Nastran 的优化功能具有尺寸、形状、拓扑、形貌等优化能力以及组合优化能力，可以提高整个设计效率并预测产品全生命周期内的性能。
Nastran 独特的优化序列能够综合考虑各种工况，例如静力、屈曲、动力学、NVH、内外噪声等，进行鲁棒性优化设计。
♦有效的优化技术-尺寸，形状，拓扑，形貌和Topometry优化♦在优化中可以定义粘接接触♦非线性优化♦随机仿真功能♦设计响应跨越多学科，同时访问尺寸，形状和拓扑优化的高级系统优化1. 基本功能Nastran 的基本模块支持各种材料模式的线性分析,包括：均质各向同性材料、正交各向异性材料、各向异性材料和随温度变化的材料等。
♦具有惯性释放的静力分析：考虑结构的惯性作用，可计算无约束自由结构在静力载荷和加速度作用下产生的准静态响应♦线性静力分析中，可以定义接触和粘接，为装配体的线性分析提供了方便且精确的方法。
♦线性屈曲：可以考虑固定的预载荷，也可使用惯性释放。
♦正则模态分析2. 动力学分析结构动力学分析是Nastran的最主要强项之一，它具有其它有限元分析软件所无法比拟的强大分析功能。
Nastran 动力学分析功能包括时间域的瞬态响应和频率域的频率响应分析，方法有直接积分法和模态法，同时考虑各种阻尼如结构阻尼、材料阻尼和模态阻尼效应的作用。
Nastran 动力学响应分析可以准确预测结构的动力特性，大大提高虚拟产品开发的成熟度，改善物理样机的产品品质。
主要包括以下分析类型♦正则模态和复特征值分析♦非线性模态（即预应力模态）分析♦频率响应分析♦瞬态响应分析♦强迫运动分析♦随机振动分析♦冲击谱和谱响应分析♦动力灵敏度和优化分析♦部件频响应函数分析(FRF)♦基于频响应函数的装配分析3. 流- 固耦合和声场分析流-固耦合分析主要用于解决流体(含气体)与结构之间的相互作用。
主要应用在汽车NVH、列车车辆和飞机客舱等的内噪音预测分析，以及考虑流体质量影响的流体中结构如舰船的模态特性分析等。
Nastran 中拥有多种方法求解完全的流- 固耦合分析问题, 包括：♦流-固耦合法：流- 固耦合法广泛用于声学和噪音控制领域中, 如发动机噪声控制、汽车车厢和飞机客舱内的声场分布控制和研究、NVH 等。
分析过程中, 利用直接法和模态法进行动力响应分析。
流体假设是无旋和可压缩的, 分析的基本控制方程是三维波方程，两种特殊的单元被用来描述流- 固耦合边界。
此外，Nastran 新增加的声吸收单元可以精确描述材料的频变吸声性能，方便地模拟汽车中的座椅，内饰材料等。
(噪)声学载荷由节点的压力来描述, 既可以是常量, 也可以是与频率或时间相关的函数, 还可以是声流容积、通量、流率或功率谱密度函数。
对不同结构产品的噪声影响结果可被分别输出。
对于频率范围较宽，模型规模较大的声场分析可以方便地结合Nastran的ACMS方法，同时利用并行计算技术、超单元技术，大大提高计算效率和精度。
♦水弹性流体单元法：该方法通常用来求解具有结构界面、可压缩性及重力效应的广泛流体问题。
水弹性流体单元法可用于标准的模态分析瞬态分析、复特征值分析和频率响应分析。
当流体作用于结构时,要求必须指出耦合界面上的流体节点和相应的结构节点。
自由度在结构模型中是位移和转角,而在流体模型中则是在轴对称坐标系中调和压力函数的傅利叶系数。
类似于结构分析，流体模型产生" 刚度" 和" 质量" 矩阵, 但具有不同的物理意义。
载荷、约束、节点排序或自由度凝聚不能直接用于流体节点上。
♦虚质量法：虚质量法是仅考虑流体质量对结构的影响，主要用于以下流- 固耦合问题的分析：a) 结构沉浸在一个具有自由液面的无限或半无限液体里b) 容器内盛有具有自由液面的不可压缩液体c) 以上二种情况的组合, 如船在水中而舱内又装有不充满的液体Nastran的声场分析功能还集成了Actran的声学求解技术，不但可以进行内声场的分析，还可以进行外声场的分析。
可以分析结构的声辐射，声传播，吸收，散射以及结构声振耦合问题等。
并且最大的特点是可以求解大型结构的内外声结构耦合分析和优化，如整车的声响分析和动力系统的声辐射。
- 内外噪声♦Nastran的噪声分析拓展到无限区域，诸如汽车发动机、飞行器的的声辐射- 无限元技术♦集成了经过测试和验证的MSC.Actran 的无限元技术♦不需要在结构和声学分析两个不同的程序之间进行复杂的数据传递- 可以解决超大规模，全耦合的振动噪声耦合仿真问题。
- 可以计算结构辐射的声压、声强、声功率等，为结构件的声辐射能力提供定量描述。
4.自动部件模态综合法-ACMSACMS(Automated Component Mode Synthesis)自动部件模态综合法，使得工程师能够实现对大模型的动力响应分析和声场分析，ACMS 法自动将一个大模型用区域分解法分成几个子区域进行各个子结构的模态分析，然后进行模态综合，由此得到整体结构的动力学特性。
采用ACMS 法可大大减少大模型的计算时间，例如对近1400 万自由度的汽车模型（500Hz 内2500阶模态），采用全模型标准的模态法频率响应分析(SOL 111 )进行求解用时约26 小时，而采用Nastran 的ACMS 方法用时只需4 小时，同时占用的计算资源也大大降低，所以采用Nastran的自动部件模态综合技术为大型结构的动力学分析在精度和计算速度上提供很好的解决方案。
在Nastran 中，自动部件模态综合法(ACMS)得到了大大增强，新增加了矩阵域自动部件模态综合法( AC MS)，此法基于自由度计算，与已有的几何域自动部件模态综合法（GDACMS）相比计算速度更快，而且模型越复杂，计算效率提升越明显；可应用于模态分析，瞬态分析，频响应分析及优化分析，对于多点约束（MPC）多的情况下计算效率更高。
提供的多种区域划分方法（随求解类型变化）♦几何区域划分（适用SOL103,111,112,200）♦频率域划分（适用SOL 111, 200）♦自由度域（适用SOL 103,111,200）- 新的缺省方法♦几何域与频率域相结合(适用SOL 111, 200)♦矩阵域与频率域相结合(适用SOL 200)应用于不同求解类型：♦Nastran 动力分析(SOL103, 111, 112)∙Nastran 声学分析(SOL 108)∙Nastran 设计优化(SOL 200)∙Nastran 与ADAMS 的集成♦结构外部超单元技术♦声学外部超单元技术（包含流体空腔和流固边界）Nastran 的ACMS 技术可与分布式域并行计算技术（DMP）相结合，对频率范围较宽且有多个动力载荷的复杂模型，可大幅度提高计算速度和计算精度。
5. 热传递分析热传递分析通常用来校验结构零件在热边界条件或热环境下的产品特性, 利用Nastran 可以计算出结构内的温度分布状况,并直观地看到结构内潜热、热点位置及分布。
用户可通过改变发热元件的位置、提高散热手段、绝热处理或用其它方法优化产品的热性能。
Nastran 可以解决包括传导、对流、辐射、相变、热控系统在内的热交换现象,计算辐射视角系数，并真实地仿真各类边界条件, 建立各种复杂的材料和几何模型, 模拟热控系统, 并能进行热- 结构耦合分析。
Nastran 提供了稳态和瞬态热分析的线性、非线性求解算法。
SINDA/G 和P/Thermal 的高级热分析功能将集成到Nastran SOL400 中，同时，Nastran 可以连接多种商业化的空间轨道热分析软件，如T HERMICA, NEVADA, TSS,TRASYS 和SINDARad等，在这些软件中计算出来的辐射交换系数将自动传递Nastran 中。
