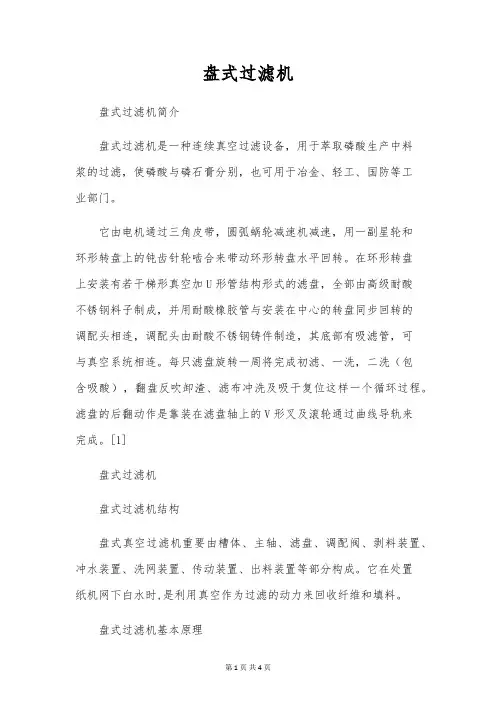

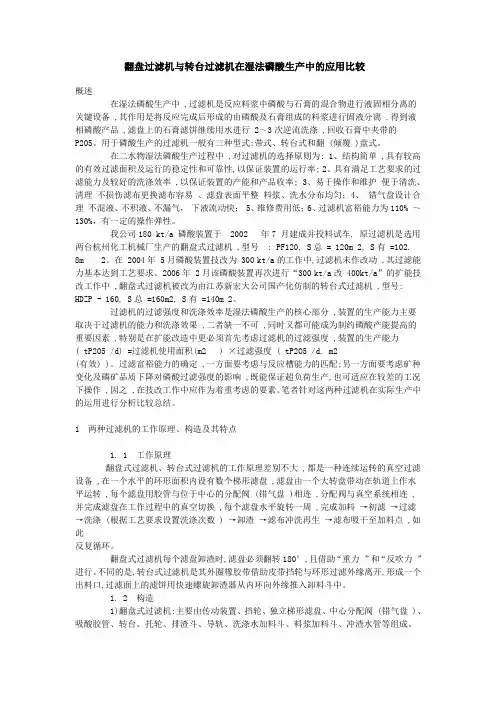

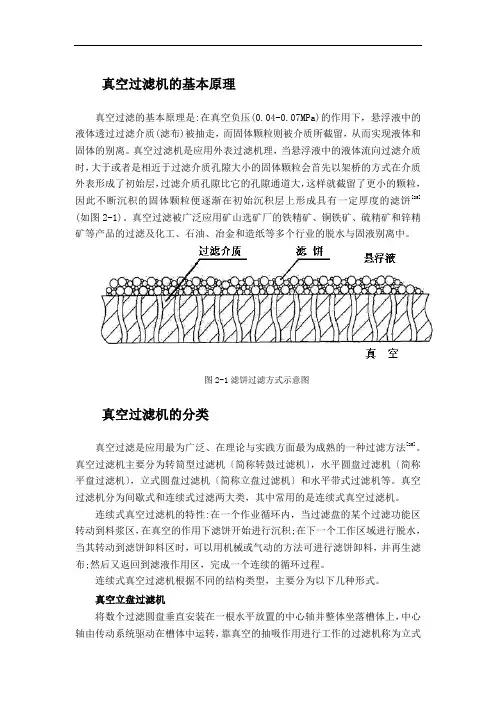

翻盘真空过滤机的基本结构与工作原理。水平的环形面积内设置了若干个独立的偏心梯形滤盘，滤盘通过两端轴承座安装在内外转盘上，滤盘的滤室上方配有滤板、滤网、滤布，滤盘内圈方向通过旋转接头输液胶管连接至上分配头。转盘置于若干个托轮上并被圆周上若干个挡轮径向定心，转盘圆周装有柱销齿与传动装置，星轮啮合带动转盘以及转盘上滤盘公转，同时通过上分配头上的浮动拨杆带动上分配头同步旋转，每个滤盘又通过翻盘叉组件配合周边导轨控制滤盘自转卸料，分配头连通真空系统及反吹空气接管。料浆通过加料斗从滤盘上方，相对过滤机公转的逆方向均布于滤布上，在真空吸力下，料浆滤液穿过滤布经滤盘U形底槽、抽液管轴、旋转接头、胶管到上分配头，流向下分配头过滤腔室出品排出，而在滤布上形成滤饼，滤饼在过滤区继续真空脱水。经过过滤区后滤饼受到一次洗液洗涤，此时仍处于真空吸力下，洗涤液经过滤饼带走残余过滤有效成分。脱水后的滤饼继续按工艺接受二次洗液洗涤。此逆流多级洗涤法非常节省洗涤液，因为第二级洗涤所得稀薄洗涤液可作为第一级洗液。最后，滤盘旋转至反吹卸料区，滤盘逆公转方向自转倾覆，滤饼被压缩空气吹松，靠重力并借助压缩空气卸料，此时滤盘通过上分配头同下分配头的压缩空气腔室相连。卸料后的滤布紧接着受到冲洗水冲洗再生，这时滤盘不与压缩空气或真空相连。然后接通真空吸干滤布上残余冲洗水，接着滤盘翻回水平位置，重新加料。至此，公转一周完成过滤、一洗、二洗、翻盘反吹卸料、滤布冲洗及吸干、复位加料这样一个循环过程。其中，过滤与洗涤区大小可调，洗涤次数、干渣下料或湿渣下料可选。过滤、洗涤区间属于有效过滤区，其对应面积即为有效过滤面积。
过滤机的每个滤盘小端部都通过吸液胶管与中心分配头的上错气盘各孔一一对应相通，并与其同步水平回转。下错气盘上开着许多分别与过滤、洗涤、吸干等各真空系统相连的按比例分配的腰形孔相通，并固定在机座上不动。
翻盘真空过滤机展开的原理：各滤盘在绕中心分配头回转时完成加料、过滤、一洗、二洗(三洗)的过滤操作，并通过大端部的翻盘滚轮沿周边的曲线轨道进行机械的翻盘动作，完成反吹、排渣、冲洗滤布、滤布吸干、滤盘复位等辅助操作过程。整个过程周而复始地连续操作。系统采用逆流洗涤法，并将各区所得不同的滤液浓度严格分开处理。
翻盘真空过滤机具有以下主要特点。
1、由若干个偏心梯形滤盘组成，滤盘组成，滤盘自身倾翻卸料。
2、可以连续完成加料、过滤、洗涤、卸料、滤布再生等操作工序。
3、采用了滤盘倾翻结合压缩空气反吹实现卸料，使得卸料比其他刮料的方式更干净、更彻底，滤布几乎不发生机械损伤且再生效果非常好。
4、过滤区(角度)、洗涤区(角度)可按工艺需要调节。
5、采用的滤布压紧机构使滤布拆卸更换方便，且不损伤滤布。
6、可进行多级逆流洗涤，用较少的洗涤液可获得较高的洗涤效果。
7、制造成本较高，占地面积较大。
