管道功能性试验范文一、水压试验水压试验是最基本也是最常见的管道功能性试验。
其目的是验证管道系统是否能承受设计压力下的水压。
具体方法是将管道密封好后，使用水泵将水注入管道系统，逐步增加压力至设计压力。
在保持一段时间后，观察管道是否有渗漏或变形现象。
若在测试过程中未发现问题，则可认为管道系统通过了水压试验。
二、泄漏测试泄漏测试是为了检测管道系统是否存在泄漏现象。
方法是使用气体或流体充填管道系统，并施加一定的压力，然后通过监测压力变化或检测泄漏点来确认是否存在泄漏。
常用的泄漏测试方法有气压测试和液压测试。
在进行泄漏测试时，需要注意选择合适的试验介质和压力，以及正确操作测试设备。
三、流量测试流量测试用于验证管道系统的流量是否满足设计要求。
测试方法是通过给定的流量计，测量单位时间内通过管道的流体量。
流量测试包括静态流量测试和动态流量测试两种方法。
静态流量测试是通过关闭管道两端的阀门，并引入稳定的流量，测量管道内的静态流体量。
动态流量测试是通过在管道内流动的流体中加入速度测量装置，测量管道内流体的实时流速。
四、冲洗测试冲洗测试用于检测管道系统是否具备良好的冲洗功能。
冲洗是指通过给管道系统内提供高速的定向流动流体，以清洗污垢、异物和沉积物的过程。
测试方法是在管道系统内注入一定浓度的污染物，然后利用冲洗设备提供高速水流，观察管道系统是否能有效清洗出污物。
冲洗测试的目的是验证管道系统内部的水流动力学是否能满足冲洗要求，以确保管道系统的正常运行和维护。
在进行管道功能性试验时，有一些注意事项需要遵守。
首先，要保证试验过程的安全性，合理选择试验介质和压力，确保没有危险因素存在。
其次，试验前要确保管道系统已彻底清洗干净，不含任何杂物和污染物。
另外，在试验过程中要注意操作规范，确保测试设备的准确性和可靠性。
最后，在试验结束后，要对试验结果进行记录和分析，及时处理发现的问题，并对系统进行必要的调整和维修。
总之，管道功能性试验对于确保管道系统正常运行至关重要。
市政管道功能性试验城市管道功能性试验给水管道：部分回填→水压试验（预试验阶段→主试验阶段）→给水管道冲洗与消毒→全部回填排水管道：严密性试验（闭水试验或闭气试验）→回填供热管道：强度试验→严密性试验→回填燃气管道：管道吹扫→部分回填（埋地管道先回填至管顶以上0.5m），留出焊口→强度试验→严密性试验→全线回填（一）给水管道（压力管道）功能性试验1.沟槽回填要求：部分回填（埋地管道先回填至管顶以上0.5m）→水压试验→全部回填。
2.管道内注水与浸泡：:（1）应从下游缓慢注入，高点应设置排气阀。
（2）浸泡时间①金属管道（铸铁管、钢管）、化学建材管：≥24h；②内径≤1m的混凝土管道：≥48h；③内径＞1m的混凝土管道：≥72h。
3.试验过程与合格判定（1）预试验阶段①试验过程：管道内水压缓慢升至试验压力→ 稳压30min；可注水补压；②合格判定：检查管道接口、配件等处有无漏水、损坏现象。
（2）主试验阶段用允许压力降值判据停止注水补压，稳定15min，要求15min后压力下降不超过所允许压力下降数值→降至工作压力，保持恒压30min，要求无漏水现象。
（二）排水管道（无压管道）功能性试验——闭水试验、闭气试验1.必须进行严密性试验的管道：污水管道；雨污合流管道；湿陷土、膨胀土、流砂地区的雨水管道。
2.闭水试验（1）管道的试验长度：无压力管道的闭水试验，带井试验，一次试验不超过5个连续井段。
当管道内径大于700mm时，可按管道井段数量抽样选取1/3进行试验；试验不合格时，抽样井段数量应在原抽样基础上加倍进行试验。
（2）无压管道闭水试验准备工作：管道未回填土、且沟槽内无积水（即排水管道：严密性试验→回填）;全部预留孔应封堵，管道两端堵板承载力经核算应大于水压力的合力。
（3）试验管段灌满水后浸泡时间不应少于24h（4）闭水试验的试验水头=max{设计水头，上游管顶内壁}+2m 或上游检查井井口高度（5）试验过程与合格判定：补水保持试验水头恒定，观测时间不得小于30min，渗水量不超过允许值试验合格。
强度试验：用来检查因设计或安装原因造成的结构承载能力的不足（检查管道、焊口及支架的结构承载能力）；
严密性试验：在系统设备全部安装齐全且除锈防腐保温完成后进行，用来检查可能存在的微渗漏。
水压试验或强度试验，合格的标准是无压力降，因为此试验主要是检查管道本身及焊口的强度。
管道清扫：1.适用于直接做气体吹扫：①球墨铸铁管②聚乙烯管（复合管）③公称直径＜100㎜钢管④长度＜100m的钢管（5min内无铁锈脏物）；
2.适用于先清管球清扫→气体吹扫：公称直径≥100mm的钢管（应按介质流动方向进行清扫）。

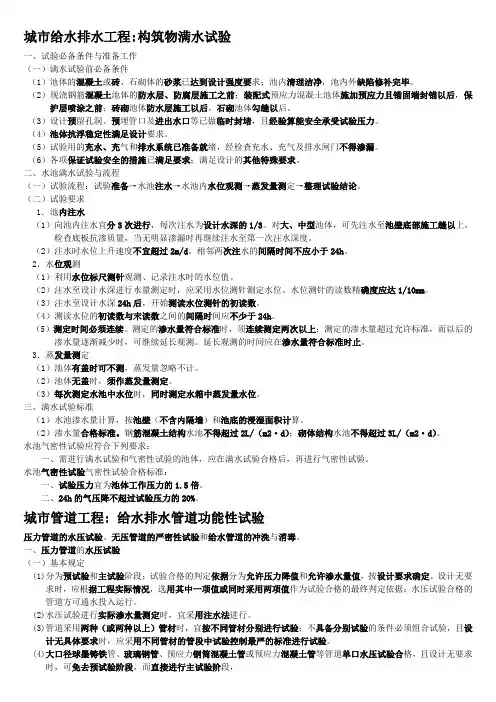

市政--管道试验总结表（一建）试验介质试验条件试验要求试验标准水⑴池体达设计强度⑵砼池→防水层、防腐层之前；装配式预砼池→加预力且锚固封端后，保护层喷涂之前；砖砌、石砌池→防水层、勾缝施工后⑶各种孔、洞、口：已临时封堵，且已经安全验算⑷池体满足抗浮⑴注水：（天数=H/2+2）①分3次，每次1/3设计；注水间隔≥24h；每次注水测读水位；②大中池：先注水至池壁底部施工缝以上检查渗漏，再注水至第一次注水深度；③注水速度≤2m/d。
⑵水位观测：（天数=H/2+2+2）①至设计水深24h后测初读数；②初读数与末度数间隔≥24h。
⑶蒸发量测定：①有盖池→不测；②无盖池→测定⑴渗水量计算：按池壁（不含内隔墙）和池底的浸湿面积计算⑵合格标准：渗水量砼结构≤2L/（㎡?d）；砌体≤3L/（㎡?d）给水管道（压力）水⑴管段所有敞口→应封闭⑵管段不得：用闸阀做堵板，不得：含有消火栓、水锤消除器、安全阀等附件⑶应回填土至管顶0.5m以上，接口处不填。
⑴分：预试验和主试验阶段⑵大口径管单口水压试验合格→免预试验⑶试验长度≤1.0km ⑷浸泡：①铸铁管、钢管、化学管≥24h；②内径＜1000mm现浇砼管、预砼管≥48h ③内径≥1000mm现浇砼管、预砼管≥72h ⑴试验压力：现浇砼管1.5倍设计压力。
⑵预试验阶段：试验压力稳压30min→压力下降可补压→无漏水损坏现象⑶主试验阶段：试验压力稳定15min→压力降≤允许值→降至工作压力恒压30min→无漏水合格闭水试验水⑴管及井→外观验收合格；⑵管道未回填⑶预留孔、管端：已临时封堵，且已经安全验算⑷地下水：管底以下⑸满水浸泡：≥24h ⑴试验水头：{上游设计水头、上游管顶内壁}max+2m。
*达试验水头→测渗水量→补水保持试验水头恒定→观测≥30min→渗水量≤允许值闭气试验气⑴管道未回填；⑵地下水：低于管底150mm ⑶温度为-15℃～50℃；⑷下雨时：不得进行闭气试验；⑴试验压力：气压=2000Pa*规定时间后（分管径），P≥1500Pa合格。
3.穿越建(构)筑物、铁路、公路、重要管线和防汛墙等时，应制订相应的保护措施；根据工程设计、施工方法、工程和水文地质条件，对邻近建(构)筑物、管线，应采用土体加固或其他有效的保护措施。
4.小口径的金属管道，当无地层变形控制要求且顶力满足施工要求时，可采用一次顶进的挤密土层顶管法。
(二)盾构机选型，应根据工程设计要求(管道的外径、埋深和长度)，工程水文地质条件，施工现场及周围环境安全等要求，经技术经济比较确定；盾构法施工用于穿越地面障碍的给水排水主干管道工程，直径一般3000mm以上。
(三)浅埋暗挖施工方案的选择，应根据工程设计(隧道断面和结构形式、埋深、长度)，工程水文地质条件，施工现场和周围环境安全等要求，经过技术经济比较后确定：在城区地下障碍物较复杂地段，采用浅埋暗挖施工管(隧)道会是较好的选择。
(四)定向钻机的回转扭矩和回拖力确定，应根据终孔孔径、轴向曲率半径、管道长度，结合工程水文地质和现场周围环境条件，经过技术经济比较综合考虑后确定，并应有一定的安全储备；导向探测仪的配置应根据定向钻机类型、穿越障碍物类型、探测深度和现场探测条件选用。
定向钻机在以较大埋深穿越道路桥涵的长距离地下管道的施工中会表现出优越之处。
(五)夯管锤的锤击力应根据管径、钢管力学性能、管道长度，结合工程地质、水文地质和周围环境条件，经过技术经济比较后确定，并应有一定的安全储备；夯管法在特定场所是有其优越性，适用于城镇区域下穿较窄道路的地下管道施工。
四、设备施工安全有关规定(一)施工设备，装置应满足施工要求，并符合下列规定1.施工设备、主要配套设备和辅助系统安装完成后，应经试运行及安全性检验，合格后方可掘进作业。
2.操作人员应经过培训，掌握设备操作要领，熟悉施工方法、各项技术参数，考试合格方可上岗。
3.管(隧)遭内涉及的水平运输设备、注浆系统、喷浆系统以及其他辅助系统应满足施工技术要求和安全、文明施工要求。
4.施工供电应设置双路电源，并能自动切换；动力，照明应分路供电，作业面移动照明应采用低压供电。
