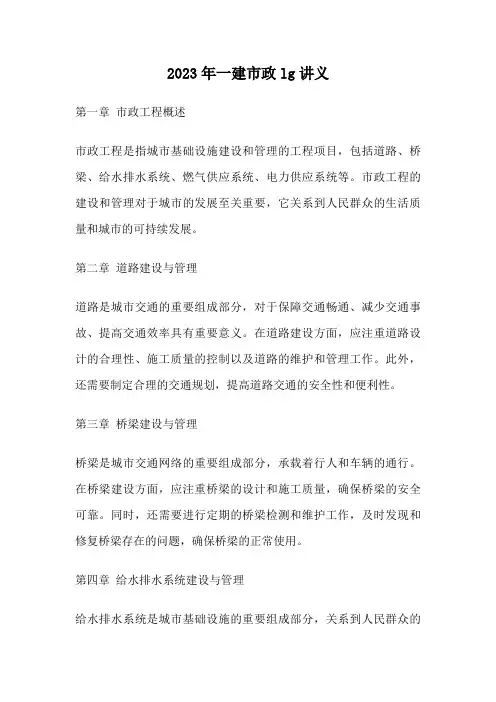

2023年一建市政lg讲义第一章市政工程概述市政工程是指城市基础设施建设和管理的工程项目，包括道路、桥梁、给水排水系统、燃气供应系统、电力供应系统等。

市政工程的建设和管理对于城市的发展至关重要，它关系到人民群众的生活质量和城市的可持续发展。

第二章道路建设与管理道路是城市交通的重要组成部分，对于保障交通畅通、减少交通事故、提高交通效率具有重要意义。

在道路建设方面，应注重道路设计的合理性、施工质量的控制以及道路的维护和管理工作。

此外，还需要制定合理的交通规划，提高道路交通的安全性和便利性。

第三章桥梁建设与管理桥梁是城市交通网络的重要组成部分，承载着行人和车辆的通行。

在桥梁建设方面，应注重桥梁的设计和施工质量，确保桥梁的安全可靠。

同时，还需要进行定期的桥梁检测和维护工作，及时发现和修复桥梁存在的问题，确保桥梁的正常使用。

第四章给水排水系统建设与管理给水排水系统是城市基础设施的重要组成部分，关系到人民群众的生活和环境的卫生。

在给水排水系统建设方面，应注重系统的规划和设计，确保供水和排水的安全和可靠。

同时，还需要加强对给水排水设施的维护和管理，定期进行检查和清理，防止堵塞和泄漏等问题的发生。

第五章燃气供应系统建设与管理燃气供应系统是城市生活的重要基础设施，对于人民群众的生活和工业生产具有重要意义。

在燃气供应系统建设方面，应注重管道的设计和施工质量，确保燃气的安全供应。

同时，还需要加强对燃气设施的维护和管理，定期进行检查和维修，确保燃气设施的正常运行。

第六章电力供应系统建设与管理电力供应系统是城市生活和工业生产的重要基础设施，对于保障人民群众的生活和经济的发展具有重要意义。

在电力供应系统建设方面，应注重电网的规划和设计，确保电力的稳定供应。

同时，还需要加强对电力设施的维护和管理，定期进行检查和维修，确保电力设施的正常运行。

第七章市政工程的可持续发展市政工程的可持续发展是城市发展的重要目标，需要注重资源的节约利用和环境的保护。

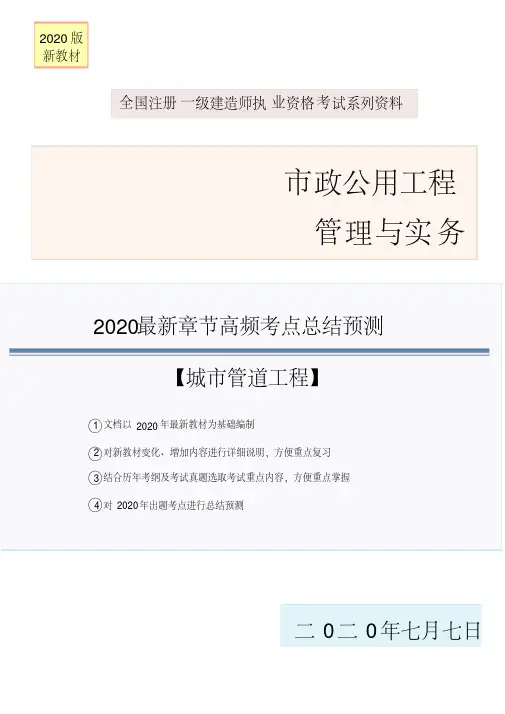

2020版新教材全国注册一级建造师执业资格考试系列资料市政公用工程管理与实务2020最新章节高频考点总结预测【城市管道工程】○1文档以2020年最新教材为基础编制○2对新教材变化、增加内容进行详细说明，方便重点复习○3结合历年考纲及考试真题选取考试重点内容，方便重点掌握○4对2020年出题考点进行总结预测二0二0年七月七日lK410000市政公用工程技术lK415000城市管道工程lK415010城市给水排水管道工程施工lK415012开槽管道施工技术开槽铺设预制成品管是目前国内外地下管道工程施工的主要方法。

一、沟槽施工方案P199(二)确定沟槽底部开挖宽度①给出数值表，进行计算②问与哪些因素相关(2)当设计无要求时，可按经验公式计算确定：B=Do+2×(b1+b2+b3)式中B一管道沟槽底部的开挖宽度(mm)；Do-管外径(mm)；b1一管道一侧的工作面宽度(mm)，b2一有支撑要求时，管道一侧的支撑厚度，可取150~200mm；b3一现场浇筑混凝土或钢筋混凝土管渠一侧模板厚度(mm)。

(三)确定沟槽边坡【考试考计算】(1)当地质条件良好、土质均匀、地下水位低于沟槽底面高程，且开挖深度在5m以内、沟槽不设支撑时，沟槽边坡最陡坡度应符合下表的规定。

(2)沟槽无法自然放坡，边坡应有支护设计，并计算每侧临时堆土或施加其他荷载，进行边坡稳定性验算。

二、沟槽开挖与支护P200(一)分层开挖及深度(1)人工开挖沟槽的槽深超过3m时应分层开挖，每层的深度不超过2m。

(2)人工开挖多层沟槽的层间留台宽度：放坡开槽时不应小于0.8m；直槽时不应小于0.5m；安装井点设备时不应小于 1.5m。

(3)采用机械挖槽时，沟槽分层的深度按机械性能确定。

(二)沟槽开挖规定【案例考点】(1)槽底原状地基土不得扰动，机械开挖时槽底预留200~300mm土层，由人工开挖至设计高程，整平。

(2)槽底不得受水浸泡或受冻，槽底局部扰动或受水浸泡时，宜采用天然级配砂砾石或石灰土回填；槽底扰动土层为湿陷性黄土时，应按设计要求进行地基处理。

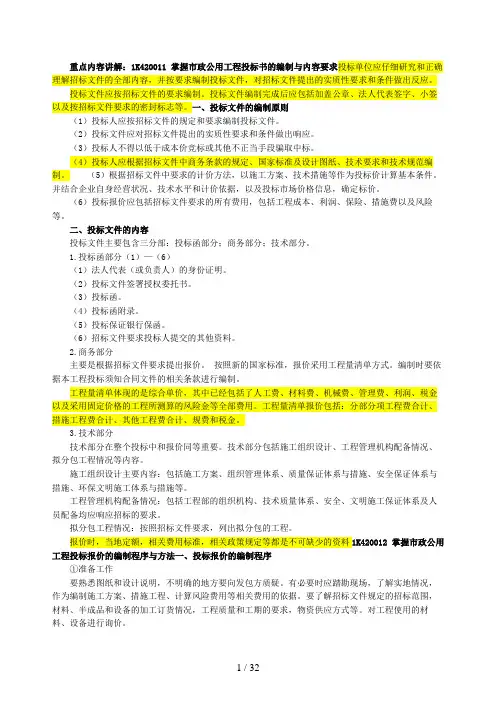

重点内容讲解：1K420011 掌握市政公用工程投标书的编制与内容要求投标单位应仔细研究和正确理解招标文件的全部内容，并按要求编制投标文件，对招标文件提出的实质性要求和条件做出反应。

投标文件应按招标文件的要求编制。

投标文件编制完成后应包括加盖公章、法人代表签字、小签以及按招标文件要求的密封标志等。

一、投标文件的编制原则（1）投标人应按招标文件的规定和要求编制投标文件。

（2）投标文件应对招标文件提出的实质性要求和条件做出响应。

（3）投标人不得以低于成本价竞标或其他不正当手段骗取中标。

（4）投标人应根据招标文件中商务条款的规定、国家标准及设计图纸、技术要求和技术规范编制。

（5）根据招标文件中要求的计价方法，以施工方案、技术措施等作为投标价计算基本条件。

并结合企业自身经营状况、技术水平和计价依据，以及投标市场价格信息，确定标价。

（6）投标报价应包括招标文件要求的所有费用，包括工程成本、利润、保险、措施费以及风险等。

二、投标文件的内容投标文件主要包含三分部：投标函部分；商务部分；技术部分。

1.投标函部分（1）—（6）（1）法人代表（或负责人）的身份证明。

（2）投标文件签署授权委托书。

（3）投标函。

（4）投标函附录。

（5）投标保证银行保函。

（6）招标文件要求投标人提交的其他资料。

2.商务部分主要是根据招标文件要求提出报价。

按照新的国家标准，报价采用工程量清单方式。

编制时要依据本工程投标须知合同文件的相关条款进行编制。

工程量清单体现的是综合单价，其中已经包括了人工费、材料费、机械费、管理费、利润、税金以及采用固定价格的工程所测算的风险金等全部费用。

工程量清单报价包括：分部分项工程费合计、措施工程费合计、其他工程费合计、规费和税金。

3.技术部分技术部分在整个投标中和报价同等重要。

技术部分包括施工组织设计、工程管理机构配备情况、拟分包工程情况等内容。

施工组织设计主要内容：包括施工方案、组织管理体系、质量保证体系与措施、安全保证体系与措施、环保文明施工体系与措施等。

一级建造师（市政专业）管道工程相关知识点选择题考点1、水环境污染的原因：合流制溢流污染、管道混接、雨水非点源污染严重。

2、新型分流制排水系统，强调雨水的源头分散控制和末端集中控制，减少城市管网中的径流量和污染物总量。

雨水源头控制有雨水下渗、净化、收集回用，末端控制有湿地、塘，多功能调蓄。

3、新型合流制排水系统，源头雨水控制可减小合流制溢流频率、溢流水量和溢流污染物总量。

4、新型排水体制的特点：资源节约、环境友好、点源污染控制和非点源污染相结合。

污染减量-水资源利用-防涝减灾三位一体，新型排水体制满足内涝减灾、资源利用、污染控制等多重目标。

5、不开槽施工方法：1）成本高、距离长、各种土层的：顶管、盾构、浅埋暗挖；2）速度快、精度低：定向钻、夯管；3）周围环境要求控制地层变形或无降水条件时：用顶管；4）小口径金属管道、无地层变形控制且顶力满足要求时，用顶进的挤密土层顶管法；5）周围环境有安全要求时采用盾构；6）穿越地下障碍物较复杂地段，采用浅埋暗挖；7）较大埋深穿越道路桥涵长距离地下管线用定向钻；8）城镇区域穿越较窄道路地下管道用夯管；6、垂直运输设备、起吊设备规定（适用所有设备、可以出案例）：1）设备安装完成后，经试运行和安全性检查后才能使用；中小型设备由施工员会同专业技术管理人员、使用人员检查验收，大型设备、成套设备在项目部自检的基础上，由企业技术负责人组织相关部门检查验收，塔式、门式起重机、吊篮、垂直提升设备应经第三方有资质单位验收后才能使用，进场时检查安全保险装置及限位说明书、维修保养及运输说明书、安全操作规程，并建立机械档案；2）设备操作人员维修人员经专业培训，考试合格后持证上岗；3）设备使用实行定机、定人、定岗的原则;4）起重设备经重荷载计算，起吊时应试吊，离地面100mm左右时，检查捆扎和制动性能，起吊过程工作井严禁站人，当距地面小于500mm时，人员靠近操作;5）在使用过程中，定期检查、维修、保养。

一级建造师城镇道路工程市政精讲讲义汇总二、城镇道路分级城镇道路分为即快速路、主干路、次干路和支路四个等级。

快速路：完全为交通功能服务。

主干路：以交通功能为主。

次干路：为区域交通集散服务，兼有服务功能。

支路：解决局部地区交通，以服务功能为主。

三、城市道路路面分类（一）按结构强度分类，分为高级路面和次高级路面。

高级路面包括水泥砼、沥青砼、沥青碎石、天然石材等材料。

次高级路面包括沥青贯入式、沥青表处。

（二）按力学特性分类。

分为柔性路面和刚性路面。

其特点对此如下：1K411012 沥青路面结构组成特点一、结构组成（一）基本原则（5）基层的结构类型可分为柔性基层、半刚性基层。

（二）路基与填料1.路基分类断面形式有：路堤、路堑和半挖半填三种形式。

2.路基填料高液限黏土、高液限粉土及含有机质细料土，不适用做路基填料。

（三）基层与材料1.基层是路面结构中的承重层。

基层分为基层和底基层。

2.应根据道路交通等级和路基抗冲刷能力来选择基层材料。

湿润和多雨地区，宜采用排水基层。

3.常用的基层材料（1）无机结合料稳定粒料。

（2）嵌锁型和级配型。

级配砂砾、级配砾石均属于柔性基层。

（四）面层与材料1.沥青路面面层可划分为磨耗层、面层上层和面层下层，或称之为上、中、下面层。

2.沥青路面面层类型①热拌沥青混合料面层。

适用于各种等级道路路面。

②冷拌沥青混合料面层。

适用于支路路面及各级沥青路面的基层。

③温拌沥青混合料面层。

添加沸石产生发泡润滑作用。

④沥青贯入式面层。

适用于城市次干路路面层使用。

⑤沥青表面处治面层。

作用：防水、磨耗、防滑或改善碎（砾）石路面作用。

二、结构层与性能要求（一）路基（2）性能主要指标1）整体稳定性。

2）变形量控制。

（二）基层1.基层是路面结构中的承重层。

面层下的基层应有足够的水稳定性。

2.性能主要指标1）基层应满足强度、扩散荷载的能力以及水稳性和抗冻性要求。

2）不透水性好。

（三）面层（2）面层。

承受行车荷载引起的竖向力、水平力和冲击力的作用，同时又受降水的侵蚀作用和温度变化影响。

城市管道工程沟槽施工开槽施工一、沟槽施工方案主要内容：1、沟槽施工平面布置图及开挖断面图；（图）2、沟槽形式、开挖方法及堆土要求；（法）3、无支护沟槽的边坡要求，有支护沟槽的支护形式、结构、支拆方法和安全措施；（放坡/支护）4、施工设备机具型号、数量及作业要求；（机）5、不良土质地段沟槽开挖时采取的护坡措施和防止沟槽坍塌的安全技术措施；（措施）6、施工安全、文明施工、沿线管线及建构筑物的保护要求等。

（安全文明施工、环境保护）二、沟槽底部开挖宽度无设计要求时，可按：底部开挖宽度：B=D0+2(b1+b2+b3)D0管外径；b1一侧工作面宽度；b2一侧支撑厚度（150~200mm）；b3一侧模板厚度三、沟槽的开挖和支护【归纳】1、沟槽开挖（1）人工开挖：①分层开挖：人工开挖沟槽的槽深超过3m时应分层开挖，每层深度不超过2m②层间留台阶宽度：放坡开槽时≥0.8m，直槽时≥0.5m，安装井点设备时≥1.5m；（2）机械开挖：机械开挖时槽底预留200-300mm土层，由人工开挖到设计高程，整平；（3）槽底扰动处理：①超挖扰动、槽底无水h≤15cm，原土回填，夯实；h＞15cm，石灰土回填，夯实；②超挖扰动、槽底有水或浸水1K415000城市管道工程 2 h ≤10cm ，级配碎石、级配砂砾回填，夯实；h ≤30cm ，块石、卵石回填，夯实；③超挖回填后压实，压实度接近原地基土密实度。

④柔性管道地基处理宜采用砂桩、搅拌桩等复合地基。

（4）槽底土层为杂填土、腐蚀土或遇废弃建筑物时，全部清除→换填（铺厚度≥15cm 沙土或素土）→整平压实至设计高程； （5）地基验槽：沟槽到底后，地基应有建设、勘察、设计、施工、监理等单位共同验槽。

对不符合要求的地基，由勘察或设计单位提出地基处理意见。

2、沟槽支护——横板、竖楞、水平撑 （1）撑板应随挖随支开始支撑的沟槽开挖深度不得超过1m ，开挖与支撑交替进行，每次交替的深度宜为0.4-0.8m 。

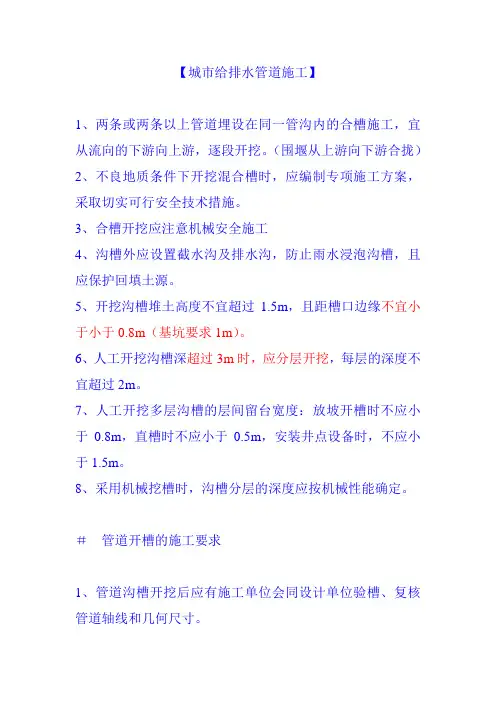

【城市给排水管道施工】1、两条或两条以上管道埋设在同一管沟内的合槽施工，宜从流向的下游向上游，逐段开挖。

（围堰从上游向下游合拢）2、不良地质条件下开挖混合槽时，应编制专项施工方案，采取切实可行安全技术措施。

3、合槽开挖应注意机械安全施工4、沟槽外应设置截水沟及排水沟，防止雨水浸泡沟槽，且应保护回填土源。

5、开挖沟槽堆土高度不宜超过1.5m，且距槽口边缘不宜小于小于0.8m（基坑要求1m）。

6、人工开挖沟槽深超过3m时，应分层开挖，每层的深度不宜超过2m。

7、人工开挖多层沟槽的层间留台宽度：放坡开槽时不应小于0.8m，直槽时不应小于0.5m，安装井点设备时，不应小于1.5m。

8、采用机械挖槽时，沟槽分层的深度应按机械性能确定。

＃管道开槽的施工要求1、管道沟槽开挖后应有施工单位会同设计单位验槽、复核管道轴线和几何尺寸。

2、管道基础采用天然地基时，基面开挖要严格控制，不得受扰动、不得超挖。

当局部超挖和扰动时应进行处理：1）地基因排水不良被扰动时，应将扰动部分全部清除，可回填卵石、碎石或级配碎石；2）地基超挖时，应用中、粗砂或粒径10~15mm的砂石料回填夯实；3）岩石地基局部超挖时，应将基底碎渣全部清理，回填低强度混凝土或碎石。

3、当基底地基土局部遇有松软地基、流砂、溶洞、墓穴等，应与设计单位商定处理措施；地基局部回填处理应满足设计要求和规定的压实度要求。

4、非永冻土地区，管道不得安放在冻结的地基上；管道安装过程中，应防止地基冻胀。

5、地下水位应通过降水系统降低至沟槽基底以下0.5m，确保沟槽无水。

＃管道地基的施工要求1、管道的接口分为刚性接口和柔性接口。

2、球墨铸铁管一般为柔性橡胶圈密封接口，球墨铸铁管与各种带有法兰盘的附件进行法兰连接。

3、钢管一般采用焊接接口，管道适用于高水压、穿越铁路、公路、河谷及地震区等环境，钢管一般与带法兰片的管件作法兰连接。

4、预应力混凝土管一般为橡胶密封柔性接口，当与管件连接时，需用钢制转换柔性接口或做钢制法兰转换口连接。

一级市政知识点管道工程1K415000 城市管道工程主要考点1.开槽管道施工技术2.给排水管道功能性试验3.供热管道施工技术及功能性试验4.燃气管道施工技术及功能性试验一、开槽管道施工施工方案1、施工平面布置图、开挖断面图2、沟槽形式、开挖方法、堆土要求3、无支护沟槽：边坡要求有支护沟槽：支撑形式、结构、支拆方法、安全措施4、施工机具型号、数量、作业要求5、不良土质地段沟槽开挖时采取的护坡措施防止沟槽坍塌的安全技术措施6、施工安全、文明施工、沿线管线及构（建）筑物保护措施开挖1、超过3m必须分层开挖：每层2m2、多层开挖留置台阶---放坡≥0.8m；直槽≥0.5m；安装设备时≥1.5m3、机械开挖槽底留200-300mm，人工处理4、槽底不得受水浸泡，不良基础要进行相关处理5、设置施工用安全梯注：①槽底需设排水沟时，b1应适当增加; ②管道有现场施工的外防水层时，b1宜取800mm; ③采用机械回填管道侧面时，b1需满足机械作业的宽度要求。

支撑与支护1、采用木撑板支撑或钢板桩，应随挖土随支撑2、软土或其他不稳定土层采用横版支撑时，开始支撑的沟槽开挖深度≤1.0m；开挖与支撑交替进行，交替深度宜为0.4-0.8m3、施工人员由安全梯上下沟槽，不得攀登支撑4、撑板支撑应随挖土及时安装。

5、支撑应经常检查，当发现支撑构件有弯曲、松动、移位或劈裂等迹象时，应及时处理；雨期及春季解冻时期应加强检查。

6、拆除支撑前，应对沟槽两侧的建筑物、构筑物和槽壁进行安全检查，并应制定拆除支撑的作业要求和安全措施7、拆除撑板应制定安全措施，配合回填交替进行。

地基处理1、地基强度应满足设计要求2、槽底局部超挖或发生扰动≤150mm：回填原土夯实≥原地基土密实度3、排水不良造成地基土扰动≤100mm：回填天然级配砂石4、排水不良造成地基土扰动≤300mm下部坚硬回填卵石或块石5、柔性管道地基处理：砂桩、搅拌桩等复合地基处理6、岩石地基局部超挖时，应将基底碎渣全部消埋，回填低强度混凝土或粒径10~ 15mm的砂石并夯实7、原状地基为岩石或坚硬土层时，管道下方应铺设砂垫层安管1、管节、管件下沟前，必须对管节外观质量进行检查，保证接口安装时的密封性。

管道（供热）篇供热管道包括一级管网、热力站和二级管网。

热媒种类分：蒸汽热网【高、中、低压】、热水热网】高温热水网（水温超过100℃）和低温热水网（水温不超过95℃）】所处位置方分：一级管网【由热源至热力站的供热管道】、二级管网【由热力站至热用户的供热管网】城镇供热管网管道应采用无缝钢管、电弧焊或高频焊接钢管。

管道的连接应采用焊接，管道与设备、阀门等连接宜采用焊接。

当设备、阀门需要拆卸时，应采用法兰连接。

为保证管道安装工程质量，焊接施工单位应符合下列规定【多选】：1、有负责焊接工艺的焊接技术人员、检查人员和检验人员；2、有符合焊接工艺要求的焊接设备且性能稳定可靠；3、有进度等级符合要求、灵敏度可靠的焊接检查设备；4、有保证焊接工程质量达到标准的措施。

【三人两设备一措施】施工单位首次使用的钢材、焊接材料、焊接方法，应在焊接前进行焊接工艺试验，编制焊接工艺方案。

直径≥0.4m的钢管和现场制作的管件，焊缝根部应进行封底焊接。

封底焊接宜采用应氩气保护焊，必要时也可采用双面焊接方法。

供热管道焊接质量检验【重点】：在施工过程中，焊接质量检验依次为：对口质量检验、表面质量检验、无损探伤检验、强度和严密性试验【对表无强严】。

管道的无损检验保证应符合设计要求和规范规定。

焊缝无损探伤检验必须由具备资质的检验单位完成。

应对每位焊工至少检验一个转动焊口和一个固定焊口。

转动焊口经无损检验不合格时，应取消该焊工对本工程的焊接资格；固定焊口经无损检验不合格时，应对该焊工焊接的接口按规定的检验比例加倍抽检，仍有不合格时，取消该焊工焊接资格。

对取消焊接资格的焊工所焊的全部焊缝应进行无损探伤检验。

钢管与设备、管件连接处的焊缝应进行100%无损探伤检验；管线折点处现场焊接的焊缝应进行100%无损探伤检验；焊缝返修后应进行表面质量及100%无损探伤检验，其检验数量不在规定检验数量中；现场制作的各种管件，数量按100%进行，其合格标准不得低于管道无损检验标准。

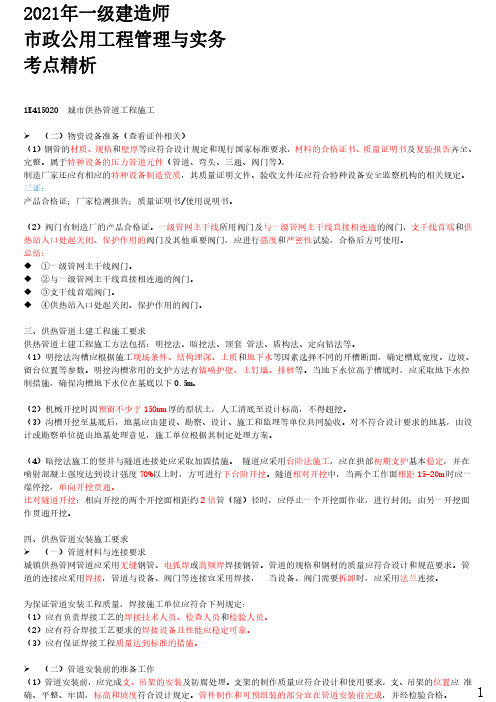

2021年一级建造师市政公用工程管理与实务考点精析1K415020城市供热管道工程施工（二）物资设备准备（查看证件相关）（1）钢管的材质、规格和壁厚等应符合设计规定和现行国家标准要求，材料的合格证书、质量证明书及复验报告齐全、完整。

属于特种设备的压力管道元件（管道、弯头、三通、阀门等），制造厂家还应有相应的特种设备制造资质，其质量证明文件、验收文件还应符合特种设备安全监察机构的相关规定。

三证：产品合格证；厂家检测报告；质量证明书/使用说明书。

（2）阀门有制造厂的产品合格证。

一级管网主干线所用阀门及与一级管网主干线直接相连通的阀门，支干线首端和供热站入口处起关闭、保护作用的阀门及其他重要阀门，应进行强度和严密性试验，合格后方可使用。

总结：◆①一级管网主干线阀门。

◆②与一级管网主干线直接相连通的阀门。

◆③支干线首端阀门。

◆④供热站入口处起关闭、保护作用的阀门。

三、供热管道土建工程施工要求供热管道土建工程施工方法包括：明挖法、暗挖法、顶套管法、盾构法、定向钻法等。

（1）明挖法沟槽应根据施工现场条件、结构埋深、土质和地下水等因素选择不同的开槽断面，确定槽底宽度、边坡、留台位置等参数。

明挖沟槽常用的支护方法有锚喷护壁、土钉墙、排桩等。

当地下水位高于槽底时，应采取地下水控制措施，确保沟槽地下水位在基底以下0.5m。

（2）机械开挖时因预留不少于150mm厚的原状土，人工清底至设计标高，不得超挖。

（3）沟槽开挖至基底后，地基应由建设、勘察、设计、施工和监理等单位共同验收。

对不符合设计要求的地基，由设计或勘察单位提出地基处理意见，施工单位根据其制定处理方案。

（4）暗挖法施工的竖井与隧道连接处应采取加固措施。

隧道应采用台阶法施工，应在拱部初期支护基本稳定，并在喷射混凝土强度达到设计强度70%以上时，方可进行下台阶开挖。

隧道相对开挖中，当两个工作面相距15-20m时应一端停挖，单向开挖贯通。

比对隧道开挖：相向开挖的两个开挖面相距约2倍管（隧）径时，应停止一个开挖面作业，进行封闭；由另一开挖面作贯通开挖。

1K415000城市管道工程1K415010 城市给水排水管道工程施工1K415011 城市排水体制选择一、我国城市排水体制我国城市排水系统主要为截流式合流制、分流制或两者并存的混流制排水系统，新兴城市或城区多采用完全分流制排水系统。

在现有城市排水体制下，水环境污染仍较为严重，主要原因有：合流制溢流污染，管道混接，雨水非点源污染严重等。

二、城市新型排水体系催生新型排水体制发展的主要因素是城市雨水控制利用、中水回用的发展。

新型排水体制指在合流制和分流制中利用源头控制和末端控制技术使雨水渗透、回用、调蓄排放的体制。

三、城市排水体制选择应遵循的原则1.应结合我国具体情况，因地制宜地选择排水体制。

新型排水体制的特点有：资源节约、环境友好、点源污染控制与非点源污染控制相结合，污染物减量-水资源利用-防涝减灾三位一体。

新型排水体制应能满足内涝控制、资源利用、污染控制等多重目标，促进城市水系统健康循环。

3.应结合当地水资源、水环境的特点建立多目标的雨水控制利用系统。

1K415012 开槽管道施工技术一、沟槽施工方案（一）主要内容（1）沟槽施工平面布置图及开挖断面图。

（2）沟槽形式、开挖方法及堆土要求。

（3）无支护沟槽的边坡要求；有支护沟槽的支撑形式、结构、支拆方法及安全措施。

（4）施工设备机具的型号、数量及作业要求。

（5）不良土质地段沟槽开挖时采取的护坡和防止沟槽坍塌的安全技术措施。

（6）施工安全、文明施工、沿线管线及构（建）筑物保护要求等。

（二）确定沟槽底部开挖宽度（1）沟槽底部的开挖宽度应符合设计要求。

（2）当设计无要求时，可按经验公式计算确定：B=D0+ 2×（b1+b2+b3）式中B——管道沟槽底部的开挖宽度（mm）D0——管外径（mm）；b1——管道一侧的工作面宽度（mm）；b2——有支撑要求时，管道一侧的支撑厚度，可取150～200mm；b3——现场浇筑混凝土或钢筋混凝土管渠一侧模板厚度（mm）。

1K415000 城市管道工程1K415010 城市给水排水管道工程施工※重点导读选择考点：1.城市排水体制；2.沟槽开挖规定；3.支撑与支护的要求；4.地基处理要求；5.安管施工要求；6.不开槽法施工方法与适用条件；7.管道水压试验；8.管道严密性试验；9.砌筑沟道施工要求；10.给水与排水管道的修复与更新技术案例考点：1.沟槽开挖规定；2.支撑与支护的要求；3.地基处理要求；4.安管施工要求；5.不开槽法施工方法与适用条件；6.管道水压试验；7.管道严密性试验；1K415011 城市排水体制选择一、我国城市排水体制我国城市排水系统主要为截流式合流制、分流制或两者并存的混流制排水系统，新兴城市或城区多采用完全分流制排水系统。

在现有城市排水体制下，水环境污染仍较为严重，主要原因有：合流制溢流污染，管道混接，雨水非点源污染严重等。

二、城市新型排水体制催生新型排水体制发展的主要因素是城市雨水控制利用、中水回用的发展。

新型排水体制指在合流制和分流制中利用源头控制和末端控制技术使雨水渗透、回用、调蓄排放的体制。

三、城市排水体制选择应遵循的原则（1）应结合我国具体情况，因地制宜地选择排水体制（2）注重新型排水体制的构建新型排水体制的特点有：资源节约、环境友好、点源污染控制与非点源污染控制相结合，污染物减量-水资源利用-防涝减灾三位一体。

新型排水体制应能满足内涝控制、资源利用、污染控制等多重目标，促进城市水系统健康循环。

（3）应结合当地水资源、水环境的特点建立多目标的雨水控制利用系统旧城改造与新区建设必须树立尊重自然、顺应自然、保护自然的生态文明理念。

【2018年真题广东海南卷】城市排水体制选择中，对旧城区改造与新区建设必须树立的生态文明理念有（）。

A.尊重自然B.认识自然C.顺应自然D.保护自然E.绿化自然『正确答案』ACD『答案解析』本题考查的是城市排水体制选择。

旧城改造与新区建设必须树立尊重自然、顺应自然、保护自然的生态文明理念。

⼀建【市政】建⼯讲义：城市管道⼯程15011K415010 城市给⽔排⽔管道⼯程施⼯1K415011 城市排⽔体制选择⼀、我国城市排⽔体制我国城市排⽔系统分为截流式合流制、分流制或两者并存的混流制排⽔系统，新兴城市或城区采⽤完全分流制排⽔系统。

（教材有误，应为合流和分流制，⽆混流制）⼆、城市新型排⽔体制对于新型分流制排⽔系统，强调⾬⽔的源头分散控制与末端集中控制相结合。

⾬⽔源头控制利⽤技术有⾬⽔下渗、净化和收集回⽤技术。

末端集中控制技术包括⾬⽔湿地、塘体及多功能调蓄等。

1K415012 开槽管道施⼯技术⼀、沟槽施⼯⽅案（略），与第2章施⼯组织设计内容接近。

（⼆）确定沟槽底部开挖宽度（1）沟槽底部的开挖宽度应符合设计要求。

（2）当设计⽆要求时，可按经验公式计算确定。

B=D0+2×（b1+b2+b3）（三）确定沟槽边坡边坡坡度与⼟的类别、坡顶荷载类型、地下⽔位因素有关。

深度在5m以内的沟槽边坡的最陡坡度表1K415012－2⼟的类别边坡坡度（⾼：宽）坡顶⽆荷载坡顶有静载坡顶有动载中密的砂⼟1：1.00 1：1.25 1：1.50 中密的碎⽯类⼟（充填物为砂⼟）1：0.75 1：1.00 1：1.25 硬塑的粉⼟1：0.67 1：0.75 1：1.00 中密的碎⽯类⼟（充填物为黏性⼟）1：0.50 1：0.67 1：0.75 硬塑的粉质黏⼟、黏⼟1：0.33 1：0.50 1：0.67 ⽼黄⼟1：0.10 1：0.25 1：0.33 软⼟（经井点降⽔后）1：1.25 ——⼆、沟槽开挖与⽀护（⼀）分层开挖及深度1.⼈⼯开挖沟槽的槽深超过3m时应分层开挖，每层的深度不超过2m。

2.层间留台宽度：（⼆）沟槽开挖规定1.槽底原状地基⼟不得扰动，机械开挖时槽底预留200～300mm⼟层，由⼈⼯开挖⾄设计⾼程，整平。

（建设单位组织，勘察、设计、施⼯、监理共同验槽）2.槽底局部扰动或受⽔浸泡时，宜采⽤天然级配砂砾⽯或⽯灰⼟回填；（具体作法由设计⽂件确定）5.在沟槽边坡稳固后设置供施⼯⼈员上下沟槽的安全梯。

一级建造师《城市管道工程》案例复习资料1、开槽方法施工重点内容提示⏹沟槽施工方案、沟槽开挖深度、方式、超挖和扰动处理（P168—P169），验槽要求P1802.起重设备试吊P1713.不开槽开挖方法及适用条件（选择题）4.供热管道（1）补偿器连接方式P187及其安装要求P181（波形补偿器和填料式补偿器的安装要求，环境低于补偿零点的要求，补偿器何时松开？——管道安装、试压、保温完毕后）（2）柔性管道回填工程的质量检验与验收——试验段长度、回填土材料、回填方式、压实方式、变形率的要求P340（3）防腐层和防腐层的检验项目P3395.燃气管道（１）燃气管道的材料及附件（考察选择题，主要与热力管道形成对比Ｐ２０１）６、管道维护安全防护⏹养护人员必须接受安全技术培训，考核合格后方可上岗。

⏹作业人员必要时可戴上防毒面具、防水衣、防护靴、防护手套、安全帽等，穿上系有绳子的防护腰带，配备无线通信工具和安全灯等。

⏹针对管网维护可能产生的气体危害和病菌感染等危险源，在评估基础上，采取有效的安全防护措施和预防措施，作业区和地面设专人值守，确保人身安全。

三、案例题(一)背景资料某排水管道工程采用承插式混凝土管道，管座为180。

；地基为湿陷性黄土，工程沿线范围内有一排高压输电线路。

项目部的施工组织设计确定采用机械从上游向下游开挖沟槽，用起重机下管、安管，安管时管道承口背向施工方向。

开挖正值雨季，为加快施工进度，机械开挖至槽底高程，由于控制不当，局部开挖达200mm，施工单位自行进行了槽底处理。

管座施工采用分层浇筑。

施工时，对第一次施工的平基表面压光、抹面，达到强度后进行二次浇筑。

项目部考虑工期紧，对已完成的主干管道边回填、边做闭水试验，闭水试验在灌满水后12h 进行；对暂时不接支线的管道预留孔未进行处理。

问题：1．改正下管、安管方案中不符合规范要求的做法。

2．在本工程施工环境条件下，挖土机和起重机安全施工应注意什么?3．改正项目部沟槽开挖和槽底处理做法的不妥之处。
