PKS系统工作站操作手册Edit by ：Leo WangVersion：Chinese01Date：August 29, 2013一．进入工作站1.当屏幕出现【Press CTRL+ALT+DELETE to log on】时，提示系统已进入保护状态。

请在键盘找到CTRL,ALT,DELETE键，同时按下。

弹出用户登录界面，在User name的一栏里输入“Experionadmin”，在Password一栏里输入“Password1”，然后回车，进入工作站系统。

二．打开station1.进入系统后，在电脑桌面找到图标，双击打开station。

2.如果在电脑桌面上未找到1中所述的图标，那请按照以下操作：➢Start→All Programs→HoneywellExperion PKS→Server→Station。

➢单机打开操作站三．操作站首页1.调取画面➢方法一：在Command后的空白栏中输入相应的画面名称，然后按Enter键。

调出相应的画面。

命令画面gz01 罐组一gz02 罐组二bq01 火车装车泵bq02 火车装车泵bq03 汽车装车泵bq04 汽车装车泵zc01 装车台zc02 装车台kq01 库区工艺管网wsycl 污水预处理xfgps02 清净雨水xfgps03 含油污水xfgz01 消防罐组一xfgz02 消防罐组二xfpm01 消防泡沫泵xfpm02 消防泡沫站一xfpm03 消防泡沫站二xfgps01 消防混合泡沫液管道sl 渗漏检测hztc 火灾探测yjbh 阴极保护➢方法二：在菜单栏选择相应的画面，单机调出相应的画面。

2.调取点细目➢方法一：在Command后的空白栏中输入相应的点位号，然后按F12。

调出相应的点细目画面。

➢方法二：在对应的数值上双击，即可调出相应的点细目画面。

（说明，此中方法只能调用配置了数据源的点）四．电动阀操作●阀门状态说明全开为绿色，全关为红色，其他状态（故障或动作中）为红色闪烁。

如何修改操作面板窗口的弹出数量在操作工使用Station进行工艺参数的监视与控制时，通常需要开启多个操作面板同时操作监视，PKS系统默认设置的最多能同时打开4个操作面板（Faceplate），假如想要同时打开更多的面板怎么设置呢？具体的设置我们是通过修改注册表来实现的，步骤如下：首先打开注册表编辑器，找到如下路径HKEY_LOCAL_MACHINE/SOFTWARE/WOW6432Node/Honeywell/Statio n/Faceplates，如下图所示在输入框中修改面板的最大弹出数量，默认是4，最大为8，所以可以在输入框中填入4-8之间的数字，修改完成后点击OK，然后重新电脑，就可以打开跟更多的操作面板了。

重置操作面板（Reset Faceplate Position）之前群里有朋友咨询过这样一个问题，中控室的操作工在操作过程中不小心将点开的操作面板Faceplate拖到了显示页面的范围之外，造成该设备的操作面板看不到也操作不了，重新去点击也无法将面板打开，给操作工的正常操作带来了极大的不便，那么如何将显示在页面范围之外的面板重新恢复到页面范围之内呢？本文就来说一下大致步骤，供大家参考。

第1步，打开Station连接属性设置，Connection Properties，如下图所示第2步，在打开的属性页面中，选择工具栏（Toolbars）标签，点击自定义（Customize），如下图：第3步，在打开的菜单栏和工具栏编辑界面，添加一个新的命令按钮，ResetFaceplate Position（重置面板位置）,如下图第4步，当面板位置超出画面范围之后，通过点击新增加的复位按钮就可重置面板的位置。

其实这个问题依然可以通过修改注册表的方法来实现，但是不如这个方法简单，在此不再过多赘述，如果有其他关于DCS系统的问题，欢迎留言咨询！。

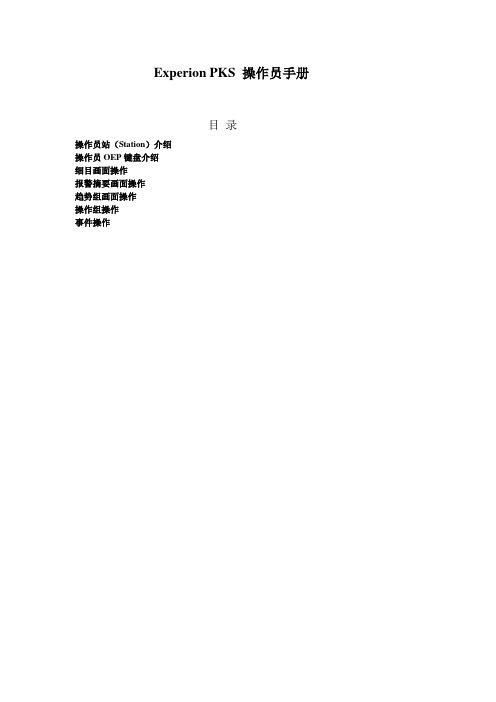

Experion PKS 操作员手册目录操作员站（Station）介绍操作员OEP键盘介绍细目画面操作报警摘要画面操作趋势组画面操作操作组操作事件操作一、操作员站（Station）介绍●操作员站窗口●工具条介绍状态栏介绍二、操作员OEP键盘介绍Honeywell 结构的键盘有三部分：1、标准画面的访问键2、报警和信息键3、操作员控制的键插入图片右侧图和左侧图P82键盘左侧：有85个自定义键可以定义在你的控制区域内执行各种合适要求的功能。

这些可以自定义的键有标签说明其功能。

注意有一些键有报警灯，当分配的asset或点有报警时，它可以亮。

Alpha Shift键的工作是改变键盘从键输入方式到使用自定义键跳出画面方式的转换。

●不支持的功能键Experion PKS功能键不支持下面的键。

如果使用这些键，将显示“此键没有组态”的信息。

“BA TCH”“CANCL PRINT”“GO TO”“RECRD”四、细目画面操作细目画面可分类为PID细目显示画面、数据采集点细目画面和设备控制点细目显示画面。

PID细目显示画面插入图片P96设备控制点细目显示画面PID点细目画面中的主要信息主页插入图片P237回路整定页设定点页PV与OP页连接页插入图片P245这是显示所有组成此点的功能块的连接图。

FI是一个模拟输入块，从现场获取PV信号，把数值提供给DACA块。

DACA块提供PV报警功能，把PV数值传递给PID块；PIDA为控制块，提供额外的功能控制整个回路。

最后FV为输出块，把最终信号送给现场。

所有这些块在一起组成一个控制点，可在OPER级别下进行修改（例如模式、SP和OP）。

五、报警摘要画面操作操作站提供的报警摘要画面可以让您监视系统中所有目前发生的与未确认的报警，或是配置成高与/或紧急等级的报警，或是指定给某一ASSET的报警。

报警摘要画面是监视报警的焦点，各个报警可以出现在任何画面，包括：细目画面、操作组画面、趋势画面、用户建立的流程图画面。

霍尼韦尔PKS系统操作手册目录第一章.控制系统介绍 (3)1.Honeywell公司PKS系统概述 (3)2.我公司PKS系统配置 (4)第二章.过程操作 (5)1.画面介绍及操作 (5)1.1.标准画面介绍及操作 (5)1.2.状态行介绍（Unde rstanding the Status Line） (6)1.3.工具栏介绍（Using the Toolbar） (8)1.4.点细目画面及操作 (10)1.5.操作组画面及其操作 (20)1.6.报警功能及其画面操作 (22)1.7.信息摘要及其画面操作 (30)1.8.事件摘要及其画面操作 (32)1.9.警报摘要及其画面操作 (33)1.10.总貌画面 (34)1.11.用户流程图介绍 (34)2.历史数据和趋势操作 (37)2.1.历史数据： (37)2.2.趋势： (38)第一章. 控制系统介绍1.Honeywell公司PKS系统概述DCS系统采用霍尼韦尔的Experion PKS过程知识系统。

Experion PKS 系统是当代最先进的控制系统之一，包含了霍尼韦尔三十年来在过程控制、资产管理、行业知识等方面积累的经验，采用最先进的开放平台和网络技术，为工业企业提供一个统一的、全厂的、自动化过程控制、设备和资产管理、直至生产管理、集成制造等一体化的知识系统体系结构和全系列的解决方案。

Experion PKS系统能满足各种自动化应用要求，为过程控制、SCADA应用和批量控制提供一个开放式控制系统，且满足业界要求的高性能、灵活性、易用性、高可靠性等。

典型Experion PKS系统的体系结构如下图1所示。

图12.我公司PKS系统配置霍尼韦尔提供的系统覆盖范围包括中央控制室、6个现场机柜室，由提供的光纤网络以星形连接方式连接中央控制室和与其关联的各个现场机柜室。

网络图如下图2：图2硬件配置方面，霍尼韦尔公司为神达、昊达公司配置的是PKS系统最新版本R410，其配置如下：l控制器：Experion PKS系统的C300控制器作为DCS主控制器，性能强大，可以与多种IO卡件兼容。

1、容错以太网是PKS的控制网络，FTE不但提供了容错的特点，也提供了快速网络的相应，及工业以太网的控制应用的安全性。

FTE（Fault Tolerant Etherent）容错以太网，是冗余网络结构的单网，通过Honeywell的FTE驱动，及商用的网络设备实现的。

FTE网络包括冗余的交换机和电缆。

拓扑：双重并行树形网络在顶部接在一起。

2、交换机之间的级联线（cross link）构成单网。

商用的网络设备指交换机、双口单网卡或单口双网卡。

FTE网络通讯检测画面检测画面启动3、系统必须有控制器、服务器、操作站组成。

4、FTE网络包括冗余交换机和电缆。

树网：连接到A交换机上A口形成的网叫A网（Yellow tree）。

连接到B交换机上B口形成的网叫B网（Green tree）。

Localhost 接收数据节点。

FLEX操作站（F站）：过程数据及相关的报警和事件，还有其他数据信息，直接来自服务器；组态ES-F两种连接方法：固定连接方法（Static）：提供了特定ES-F的一种永久性专用连接。

轮替连接方法（Rotary）：提供了一种按需的连接，适用不需要全日制操作访问时。

Console操作站（C站）：过程数据及相关的报警和事件，直接来自于控制器；其他数据信息来自于服务器；Console Extension操作站（CE）：过程数据及相关的报警和事件，还有其他数据信息，全部信息都来自与C站。

7、一个C300控制器带有两个IOLINK，每个IOLINK最多支持40个IO卡件，而一个控制器最多支持64个IO卡件。

每套C300控制器最多支持64个IO Units（IOU）。

C300控制器必须与控制防火墙连接。

C300控制器主控制器FTE地址设定奇数，备用控制器地址为主控制器的地址+1。

Control Firewall（CF9）控制防火墙：在FTE网络中是成对出现的，8+1口，其中有一个专门的网线路口用于向上连接交换机，其余的8个网口可以连接控制器。

PKS系统操作站使用说明PKS系统操作站使用说明编制：吴跃明合成车间2007年9月目录一、DCS简介3 1．Honeywell公司PKS系统的特点3 1．1 PKS 系统的网络结构3 1．2 PKS系统采用的冗余结构4 1．3 主要特点4 1．4 系统软件配置42．系统主要硬件介绍42．1 C200混合控制器42．2 FSC系统介绍52．2．1 ESD介绍52．2．2 FSC简介52．2．3 FSC机柜示意图52．2．4 FSC信号类型52．3 操作站62．4 服务器6二、操作站功能介绍61．操作站的安全等级62．操作站的页面布局63．流程图的基本设置内容114．调节器的使用115．报警的使用126．趋势的使用187．点细目的使用188．联锁简图的使用介绍三、DCS常见故障的处理191．测量值坏质量故障的处理192．电源故障的处理193．DCS死机的处理194．测量坏质量的处理195．初始化错误的处理19一、DCS简介我公司大化肥装置的DCS系统采用的是BAILEY公司的INFI-90系统，该系统为上世纪80年代产品，当时在DCS市场上处于领先地位，市场占有率曾高达30％以上。

到目前为止，已有20多年历史，我厂使用该产品时间已达13年，该产品已停产多年，备品备件缺乏，维护不便。

我公司决定对该系统进行改造，采用美国Honeywell公司推出的新一代控制系统——PKS(Process Knowledge System，过程知识系统)系统。

该系统继承了传统DCS的优点，同时又融合新的技术突破，是一套比其之前的TPS及PlantScape系统更趋完善的控制系统。

目前在石油化工等领域得到广泛的应用。

DCS系统主要由工程师站、操作站、控制站、以及FSC系统和系统的通讯接口等组成。

其中工程师站安装在专门的工程师维护室内，操作站及所配置的相应操作设备安装在操作控制室的操作台上，控制站与I/O卡件、中间端子等安装在机柜室内的机柜中。

HoneyWell PKS C300操作站操作指导开机后，PKS操作站将自动运行，其窗口画面如下图：在启动时系统将自动赋予你OPER（操作员）权级。

这种安全级别下，能够监控生产过程，但不能对系统进行监控组态。

人机交互Experion PKS PlantScape 操作站操作画面如下图，它由几部分组成，包括菜单栏，工具条，消息区，命令区，监控区，报警条以及状态栏。

菜单栏消息区命令区工具条监控区状态栏报警区菜单栏令综合。

Station EditCut 清除选择的文本并复制到剪贴板。

Copy 复制选择的文本到剪贴板。

Connect 打开操作站设置文件，重新连接服务器。

Setup改变操作站设置。

提供相当多的命令管理操作站及进行监控组态。

以下是菜单命Exit 退出操作站监控系统。

Paste 粘贴剪贴板中的文本。

ViewDetail 显示所选点的细节画面。

Associated page 显示所选点的关联画面，该画面由点细节定义。

Reload Page 重新刷新当前显示画面。

Display Summary Group Summary 用户画面综合列表。

组画面综合列表。

Trend Summary 趋势画面综合列表。

Alarms Events报警综合页。

事件综合页Messages Downtimes消息综合页停机分析页System Status Handover Notes系统状态页调用交班记录Control/\\ \\/微增所选点的值。

微减所选点的值。

Select Setpoint Control to Manual选择所选对象的设定点。

切换至手动Control to Automatic 切换至自动 Control to Normal切换至正常模式（M/A），模式由点细节定义。

Enable/Disable冻结或允许所选点的扫描，报警等所有控制。

ActionAcknowledge/Silence 响应所选的报警事件。
