单层单跨厂房排架结构设计讲解

单层工业厂房的结构设计目录一、设计条件3二、计算简图的确定5三、荷载计算7四、力计算10五、最不利荷载组合19六、柱截面设计25七、牛腿设计29八、柱的吊装验算32九、基础设计35一、设计条件1.1项目概述某厂装配车间为单跨钢筋混凝土厂房，跨度24m ，长66m ，柱顶标高12.4m ，轨顶标高10.0m ，厂房设有天窗，使用两台5~20t 中间作业吊车。

防水层采用聚氨酯防水胶，维护墙采用240mm 厚双面砖墙，钢门窗，混凝土地面，室外高差150mm 。

建筑剖面见图1。

1.2结构设计数据自然条件：基本风压值为20.55/KN m 。

地质条件：天然地面下1.2米处为老土层，修正后的地基承载力为2120/KN m ，地下水位在地面下2.5米。

1.3 吊车使用情况车间设有两台200/50KN 中级工作制吊车，轨顶标高为10.0米，吊车的注：min max p ()/2G Q p =+-1.4车间标准件的选择屋顶板采用1.5X6m 预应力钢筋混凝土屋面板，标注其自重(含填缝)。

该值必须为1.4kN/m2。

1.4.2沟板天沟板标准重量为17.4KN/块(含积水重量)。

天窗框架门窗用钢筋混凝土天窗框架的自重荷载标准，以及每个天窗框架到屋顶框架的支柱 该值为36KN 。

屋顶桁架采用预应力钢筋混凝土折线屋架，标准重量106KN/跨。

屋架支撑屋架支撑自重标准值为0.05kN/m2。

吊车梁起重机为预应力钢筋混凝土吊车梁，高度为1200mm，自重标准值为44.2kN/根。

轨道部件重量的标准值为1kN/m，轨道垫层的高度为200毫米。

1.4.6连续梁和过梁均为矩形截面，尺寸见图集。

基础梁基础梁的尺寸；基础梁截面为梯形，顶部宽300mm，底部宽300mm。

200毫米，高度500毫米。

1.5材料选择1.5.1栏混凝土:C20 ~ C30；钢筋:采用HRB335级钢。

1.5.2基础混凝土:C20；钢筋:采用HRB335级钢。

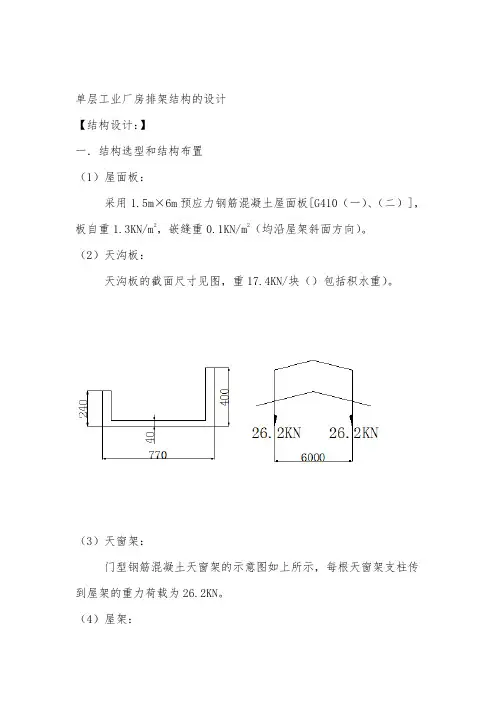

单层工业厂房排架结构的设计【结构设计：】一．结构选型和结构布置（1）屋面板：采用1.5m×6m预应力钢筋混凝土屋面板[G410（一）、（二）]，板自重1.3KN/m2，嵌缝重0.1KN/m2（均沿屋架斜面方向）。

（2）天沟板：天沟板的截面尺寸见图，重17.4KN/块（）包括积水重）。

（3）天窗架：门型钢筋混凝土天窗架的示意图如上所示，每根天窗架支柱传到屋架的重力荷载为26.2KN。

（4）屋架：采用预应力钢筋混凝土折线型屋架，屋架尺寸线如图上弦杆：b×h=240mm×220mm下弦杆：b×h=240mm×220mm腹杆: b×h=120mm×240mmb×h=200mm×220mmb×h=120mm×120mm屋架自重为60.5KN/m2（5）屋盖支撑屋盖支撑自重0.05KN/m2（沿水平面方向）（6）吊车梁自重44.2KN/每根，吊车梁的截面高度为1200mm。

（7）联系梁、过梁均为矩形截面尺寸。

（8）排架柱上柱：矩形 400mm×400mm下柱：工字型 400mm×800mm（9）基础采用单独杯形基础，基础顶部标高-0.6m。

二、结构平面布置横向定位轴线均通过柱子截面几何中心，但在两端与山墙的内皮重合，并将山墙内侧第一排柱子中心线内移600mm；纵向定位轴线，可以有结构平面布置图所知。

三、排架荷载计算I.恒荷载A.屋盖部分传来的P1P天窗重 26.2×2+11.5×2=75.4 KN 屋面板重 1.3×6×18=140.4 KN嵌缝重 0.1×6×18=10.8 KN防水层重 0.35×6×18=37.8 KN找平层重 0.4×6×18=43.2 KN屋盖支撑重 0.05×6×18=5.4 KN 屋架重 60.5 KN总重 373.5 KN每块天沟积水重 17.4 KNP1P=373.5/2+17.4=204.15 KNB.柱自重P2P和P3P上柱重 P2P=25×0.4×0.4×3.6=14.4 KN下柱重：柱身25×[0.187×7.2+0.4×0.8×(0.2+0.4+0.6)]=43.26 KN 牛腿25×（（0.8+2）/2×0.2+1×4×0.4）=5.8 KNP3P=49.06 KNC.混凝土吊车梁以及轨道重P4PP4P=44.2+0.6×6=47.8 KNII.活荷载A.屋面活荷载P1q基本雪压0.7KN/m2，屋面积灰荷载0.5KN/m2，屋面活荷载0.5KN/m2。
