余热发电工艺流程大纲纲要及主机设备具体工作原理.doc

余热发电的工艺流程、主要设备和工作原理简单介绍纯低温余热发电工艺流程、主机设备和工作原理简介直接利用水泥窑窑头窑尾排放的中低温废气进行余热回收发电，无需消耗燃料，发电过程不产生任何污染，是一种经济效益可观、清洁环保、符合国家清洁节能产业政策的绿色发电技术，具有十分广阔的发展空间与前景。

工艺流程: 凝汽器热水井内的凝结水经凝结水泵泵入No.2闪蒸器出水集箱，与出水汇合,然后通过锅炉给水泵升压泵入AQC锅炉省煤器进行加热,经省煤器加热后的水(223℃)分三路分别送到AQC炉汽包,PH炉汽包和No.1闪蒸器内。

进入两炉汽包内的水在锅炉内循环受热,最终产生一定压力下的过热蒸汽作为主蒸汽送入汽轮机做功.进入No.1闪蒸器内的高温水通过闪蒸技术产生一定压力下的饱和蒸汽送入汽轮机第三级后做功，而№.1闪蒸器的出水作为№.2闪蒸器闪蒸饱和蒸汽的热源，№.2闪蒸器闪蒸出的饱和蒸汽送入汽轮机第五级后做功，做过功后的乏汽经过凝汽器冷凝后形成凝结水重新参与热力循环。

生产过程中消耗掉的水由纯水装置制取出的纯水经补给水泵打入热水井。

主机设备性能特点：一、余热锅炉: AQC炉和PH炉AQC锅炉的设计特点如下: 锅炉型式为立式,锅炉由省煤器、蒸发器、过热器、汽包及热力管道等构成。

锅炉前设置一预除尘器（沉降室），降低入炉粉尘。

废气流动方向为自上而下,换热管采用螺旋翅片管,以增大换热面积、减少粉尘磨损的作用。

锅炉内不易积灰，由烟气带走，故未设置除灰装置，工质循环方式为自然循环方式。

过热器作用：将饱和蒸汽变成过热蒸汽的加热设备，通过对蒸汽的再加热，提高其过热度（温度之差），提高其单位工质的做功能力。

蒸发器作用：通过与烟气的热交换，产生饱和蒸汽。

省煤器作用：设置这样一组受热面，对锅炉给水进行预热，提高给水温度，避免给水进入汽包，冷热温差过大，产生过大热应力对汽包安全形成威胁，同时也避免汽包水位波动过大，造成自动控制困难。

一方面最大限度地利用余热，降低排烟温度，另一方面，给水预热后形成高温高压水，作为闪蒸器产生饱和蒸汽的热源。

余热锅炉发电的工艺流程主要用于回收工业生产过程中产生的高温废气（如水泥窑、冶金炉、垃圾焚烧炉等排放的烟气）中的余热，将其转化为电能。

以下是一个通用的余热锅炉发电工艺流程概述：1. 烟气进入：- 高温烟气从工业生产设备（例如冶炼炉、煅烧炉或垃圾焚烧炉）的烟气出口引出，经过管道引入余热锅炉。

2. 烟气换热：- 在余热锅炉内部，烟气自上而下或者自下而上流动，依次流经过热器、蒸发器和省煤器等不同受热面。

- 过热器：用于将饱和蒸汽进一步加热成过热蒸汽，提高其做功能力。

- 蒸发器：利用烟气的热量将送入的软化水转化为蒸汽。

- 省煤器：预先加热锅炉给水，减少后续阶段燃料消耗。

3. 水循环系统：- 给水系统：软化后的水首先经过除氧器去除溶解氧，然后由给水泵加压送往省煤器预热。

- 汽水分离与循环：从蒸发器出来的湿蒸汽进入汽水分离器进行汽水分离，分离出的蒸汽送至过热器，而分离出的水则由热水循环泵重新送回蒸发器加热循环使用。

4. 蒸汽动力转换：- 经过过热器加热形成的高温、高压过热蒸汽，送入汽轮机做功，驱动汽轮机转子旋转。

5. 发电环节：- 汽轮机的转动通过联轴器带动发电机的转子转动，从而实现机械能向电能的转化，发出电能并接入电网。

6. 烟气排放：- 烟气在完成热量交换后，温度已经大大降低，通常会经过除尘设备进一步净化后，由引风机引导至烟囱，最终安全排入大气。

7. 辅助系统：- 同时包括冷却水系统、纯水制备系统、锅炉给水处理系统、以及烟气处理系统等，确保整个发电过程的安全稳定运行。

每个具体的余热发电项目可能会根据其来源热源的特性和需求有所不同，但核心原理都是通过热交换来提升能源利用率，实现节能减排和能源再生的目的。

纯低温余热发电工艺流程、主机设备工作原理简介纯低温水泥窑余热发电技术是直接利用水泥窑窑头窑尾排放的中低温废气进行余热回收发电，无需消耗燃料，发电过程不产生任何污染，是一种经济效益可观、清洁环保、符合国家清洁节能产业政策的绿色发电技术，具有十分广阔的发展空间与前景。

工艺流程（见附图）: 凝汽器热水井内的凝结水经凝结水泵泵入No.2闪蒸器出水集箱，与出水汇合,然后通过锅炉给水泵升压泵入AQC锅炉省煤器进行加热,经省煤器加热后的水(223℃)分三路分别送到AQC炉汽包,PH炉汽包和No.1闪蒸器内。

进入两炉汽包内的水在锅炉内循环受热,最终产生一定压力下的过热蒸汽作为主蒸汽送入汽轮机做功.进入No.1闪蒸器内的高温水通过闪蒸技术产生一定压力下的饱和蒸汽送入汽轮机第三级后做功，而№.1闪蒸器的出水作为№.2闪蒸器闪蒸饱和蒸汽的热源，№.2闪蒸器闪蒸出的饱和蒸汽送入汽轮机第五级后做功，做过功后的乏汽经过凝汽器冷凝后形成凝结水重新参与热力循环。

生产过程中消耗掉的水由纯水装置制取出的纯水经补给水泵打入热水井。

主机设备性能特点：一、余热锅炉: AQC炉和PH炉AQC锅炉的设计特点如下: 锅炉型式为立式,锅炉由省煤器、蒸发器、过热器、汽包及热力管道等构成。

锅炉前设置一预除尘器（沉降室），降低入炉粉尘。

废气流动方向为自上而下,换热管采用螺旋翅片管,以增大换热面积、减少粉尘磨损的作用。

锅炉内不易积灰，由烟气带走，故未设置除灰装置，工质循环方式为自然循环方式。

过热器作用：将饱和蒸汽变成过热蒸汽的加热设备，通过对蒸汽的再加热，提高其过热度（温度之差），提高其单位工质的做功能力。

蒸发器作用：通过与烟气的热交换，产生饱和蒸汽。

省煤器作用：设置这样一组受热面，对锅炉给水进行预热，提高给水温度，避免给水进入汽包，冷热温差过大，产生过大热应力对汽包安全形成威胁，同时也避免汽包水位波动过大，造成自动控制困难。

一方面最大限度地利用余热，降低排烟温度，另一方面，给水预热后形成高温高压水，作为闪蒸器产生饱和蒸汽的热源。

生产工艺流程：（19）余热发电系统本方案拟采用单压纯低温余热发电技术，与双压系统和闪蒸系统相比，单压系统流程相对较简单，当设计选择的锅炉能完全吸收烟气放出的热量时，采用单压设计更为合理，系统内不同参数的工质较少，控制操作都更简单，窑头锅炉和汽轮机设备造价降低，系统管路减少，投资相对更省。

结合本工程的生产规模及投资环境，拟采用单压纯低温余热发电技术。

该技术不使用燃料来补燃，因此不对环境产生附加污染，是典型的资源综合利用工程。

主蒸汽的压力和温度较低，运行的可靠性和安全性高，运行成本低，日常管理简单。

综合考虑本工程2500t/d熟料新型干法水泥生产线窑头、窑尾的余热资源分布情况和水泥窑的运行状况，确定热力系统及装机方案如下：系统主机包括一台PH余热锅炉、一台AQC余热锅炉和一套凝汽式汽轮发电机组。

① 据2500t/d水泥熟料生产线窑头冷却机废气排放温度的分布，在满足熟料冷却及工艺用热的前提下，采驭中部取气，从而提高进入窑头余热锅炉-AQC炉的废气温度，减少废气流量，在缩小AQC炉体积的同时增大了换热量。

并且提高了整个系统的循环热效率。

在窑头冷却机中部废气出口设置窑头余热锅炉AQC炉，该锅炉分2段设置，其中I段为蒸汽段，II段为热水段。

AQC炉II段生产的150°C热水提供给AQC炉I段及PH锅炉。

ＡＱＣ炉I段生产的1.6MPa- 3２0。

C的过热蒸汽作为主蒸汽与窑尾余热锅炉PＨ炉生产的同参数过热蒸汽合并后，一并进入汽轮机作功。

汽轮机的凝结水进入余热锅炉AQC炉I工段，加热后分别作为锅炉给水进入余热锅炉SP炉、余热锅炉AＱＣ炉的I段。

②ＰＨ余热锅炉：在窑尾预热器的废气出口管道上设置ＰＨ余热锅炉，该锅炉包括过热器和蒸发器，生产1.6MPa-3２0℃的过热蒸汽，进入蒸汽母管后通入汽轮发电机组，出PＨ余热锅炉废气温度降到１８０－200℃，供生料粉磨烘干使用。

PＨ锅炉热效率可达35%以上。

③汽轮发电机组：上述二台余热锅炉生产的蒸汽共可发电4100kW，因此配置4500kW凝汽式汽轮机组一套。

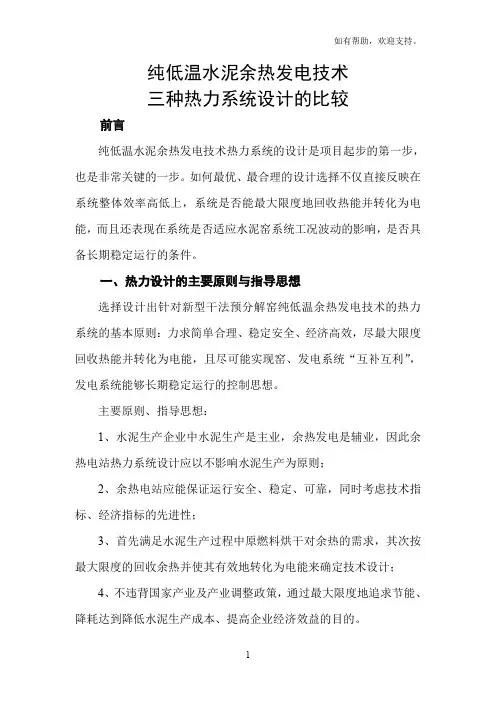

纯低温水泥余热发电技术三种热力系统设计的比较前言纯低温水泥余热发电技术热力系统的设计是项目起步的第一步，也是非常关键的一步。

如何最优、最合理的设计选择不仅直接反映在系统整体效率高低上，系统是否能最大限度地回收热能并转化为电能，而且还表现在系统是否适应水泥窑系统工况波动的影响，是否具备长期稳定运行的条件。

一、热力设计的主要原则与指导思想选择设计出针对新型干法预分解窑纯低温余热发电技术的热力系统的基本原则：力求简单合理、稳定安全、经济高效，尽最大限度回收热能并转化为电能，且尽可能实现窑、发电系统“互补互利”，发电系统能够长期稳定运行的控制思想。

主要原则、指导思想：1、水泥生产企业中水泥生产是主业，余热发电是辅业，因此余热电站热力系统设计应以不影响水泥生产为原则；2、余热电站应能保证运行安全、稳定、可靠，同时考虑技术指标、经济指标的先进性；3、首先满足水泥生产过程中原燃料烘干对余热的需求，其次按最大限度的回收余热并使其有效地转化为电能来确定技术设计；4、不违背国家产业及产业调整政策，通过最大限度地追求节能、降耗达到降低水泥生产成本、提高企业经济效益的目的。

二、余热发电设计与火力发电设计的区别为实现这一原则，热力设计必须“量身定做”、“合体裁衣”，设计出适应水泥窑工况、针对性强的余热发电热力系统，而不能简单地套用普通火力发电厂的热力系统。

余热发电与火力发电两者之间因为热力资源的不同、热力资源利用程度的不同、汽轮机运行控制方式的不同等，控制思想也不尽相同：火力发电要求蒸汽参数高、自主控制性强，而余热发电则要求蒸汽参数低、适应性强。

如果简单地套用火力发电系统，势必会造成工艺过于复杂，设备多自耗电增加，热损失增大，难以适应水泥窑工况等问题，从而导致系统效率下降，工况不稳，即使能够勉力运行，也会在运行过程中易发生各种工况波动所造成的工艺故障、事故导致被迫解列停机次数的增加，从而无法实现稳定运行。

三、三种针对性强、具有工业应用价值的热力系统的比较目前针对性强、具有工业应用价值的热力系统有三种：单压不补汽热力系统、双压单级补汽热力系统、应用闪蒸技术补汽式热力设计。

余热发电工艺流程、主机设备工作原理简介余热发电余热发电是一种通过回收生产过程中产生的工业余热，将其转化为电能的环保型能源利用技术。

它能够有效地提高工业生产过程中的能源利用率，减少大量二氧化碳和其他有害气体的排放，对于推动工业节能和环保发展有着重要的作用。

工艺流程余热发电工艺流程主要包括余热回收、余热蒸汽与受热水循环、加热循环、排气、冷凝等环节。

1.余热回收：利用余热回收装置对工业生产过程中的热量进行回收。

通常，余热回收设备采用高效传热器，将低温余热转化为高温余热。

2.余热蒸汽与受热水循环：余热回收后的高温余热通过传热器传导至工作介质，常用的介质为蒸汽和循环水。

3.加热循环：高温介质在加热器中进一步加热，增加介质的温度和压力。

4.排气：未能转化为电能的高温气体排放至大气中。

5.冷凝：过热蒸汽在冷凝器中冷却，将过热蒸汽转化为高压饱和水，该水通过泵在再次流入传热器，开始新一轮回收。

电能输出余热发电产生的电能主要经过调节和控制后输出，可以用于工厂内部用电和向电网输送电力。

主机设备工作原理简介余热发电主机设备包括涡轮发电机、减速器、发电机控制系统等主要设备。

以下是它们的工作原理简介：涡轮发电机涡轮发电机是余热发电设备中的核心设备之一。

它是将高速旋转的轴承通过机械装置转化为电能的装置。

其工作过程如下：1.涡轮叶片接受高压、高速蒸汽的冲击，启动涡轮的旋转。

2.涡轮的旋转通过轴传动减速器。

3.通过减速器就可以将转速降低到发电机的工作转速。

4.通过发电机控制系统控制输出的电压和频率，即可输出电能。

减速器减速器是涡轮发电机降低转速的一个重要设备，其工作原理如下：1.接收涡轮发电机传来的高速轴，降低转速。

2.转速降低之后，将轴的转速与电机控制系统的要求匹配，实现电能高效输出。

发电机控制系统发电机控制系统是整个余热发电设备的监控和控制中心，其工作原理如下：1.接收来自涡轮发电机的反馈信号，对电压和电流进行监控和调节。

2.通过反馈系统调节发电机的输出功率和工作状态。

纯低温余热发电工艺流程、主机设备和工作原理简介直接利用水泥窑窑头窑尾排放的中低温废气进行余热回收发电，无需消耗燃料，发电过程不产生任何污染，是一种经济效益可观、清洁环保、符合国家清洁节能产业政策的绿色发电技术，具有十分广阔的发展空间与前景。

工艺流程: 凝汽器热水井内的凝结水经凝结水泵泵入No.2闪蒸器出水集箱，与出水汇合,然后通过锅炉给水泵升压泵入AQC锅炉省煤器进行加热,经省煤器加热后的水(223℃)分三路分别送到AQC炉汽包,PH炉汽包和No.1闪蒸器内。

进入两炉汽包内的水在锅炉内循环受热,最终产生一定压力下的过热蒸汽作为主蒸汽送入汽轮机做功.进入No.1闪蒸器内的高温水通过闪蒸技术产生一定压力下的饱和蒸汽送入汽轮机第三级后做功，而№.1闪蒸器的出水作为№.2闪蒸器闪蒸饱和蒸汽的热源，№.2闪蒸器闪蒸出的饱和蒸汽送入汽轮机第五级后做功，做过功后的乏汽经过凝汽器冷凝后形成凝结水重新参与热力循环。

生产过程中消耗掉的水由纯水装置制取出的纯水经补给水泵打入热水井。

主机设备性能特点：一、余热锅炉: AQC炉和PH炉AQC锅炉的设计特点如下: 锅炉型式为立式,锅炉由省煤器、蒸发器、过热器、汽包及热力管道等构成。

锅炉前设置一预除尘器（沉降室），降低入炉粉尘。

废气流动方向为自上而下,换热管采用螺旋翅片管,以增大换热面积、减少粉尘磨损的作用。

锅炉内不易积灰，由烟气带走，故未设置除灰装置，工质循环方式为自然循环方式。

过热器作用：将饱和蒸汽变成过热蒸汽的加热设备，通过对蒸汽的再加热，提高其过热度（温度之差），提高其单位工质的做功能力。

蒸发器作用：通过与烟气的热交换，产生饱和蒸汽。

省煤器作用：设置这样一组受热面，对锅炉给水进行预热，提高给水温度，避免给水进入汽包，冷热温差过大，产生过大热应力对汽包安全形成威胁，同时也避免汽包水位波动过大，造成自动控制困难。

一方面最大限度地利用余热，降低排烟温度，另一方面，给水预热后形成高温高压水，作为闪蒸器产生饱和蒸汽的热源。

余热发电流程
余热发电是一种能够有效利用工业生产过程中产生的废热来发电的技术。

通过余热发电，不仅可以减少能源的浪费，还可以降低对环境的影响，提高能源利用率。

下面将介绍余热发电的基本流程及其原理。

首先，余热发电的流程可以简单分为收集余热、转换能量和发电三个步骤。

在工业生产过程中，往往会产生大量的废热，这些废热如果不加以利用就会被浪费掉。

因此，首先需要收集并储存这些废热。

收集的方式可以有多种，例如利用换热器将废热转化为热水或蒸汽，然后通过管道输送到余热发电装置。

其次，转换能量是余热发电的关键步骤。

收集到的废热经过换热器转化为热水或蒸汽后，会被送入余热发电装置中的发电机组。

在发电机组中，热水或蒸汽的能量将被转化为机械能，驱动发电机旋转，产生电能。

这一过程需要通过适当的设备和技术来实现能量的转换，以确保能够高效地利用废热来发电。

最后，发电是余热发电流程的最终步骤。

经过能量转换后，发电机组将产生电能，这部分电能可以用于工业生产过程中的电力需
求，也可以并网供电，为社会提供清洁能源。

通过这一流程，废热
得到了有效的利用，不仅实现了能源的再生利用，还为企业节约了
能源成本，提高了经济效益。

总的来说，余热发电的流程是一个高效利用废热资源的过程，
通过收集、转换和发电三个步骤，实现了废热能量的再生利用。

这
种技术在工业生产中具有重要的意义，不仅可以提高能源利用效率，还可以减少环境污染，为可持续发展做出贡献。

希望未来能有更多
的企业和工厂采用余热发电技术，共同为建设资源节约型社会做出
努力。

余热发电整套启动方案1. 引言余热发电是指利用工业生产过程中产生的余热，通过热能转换装置转换为电能的过程。

它不仅可以提高能源利用效率，还可以降低能源消耗，减少环境污染。

本文档将介绍余热发电整套启动方案，包括余热发电原理、技术要点、启动流程等内容。

2. 余热发电原理余热发电的原理基于热力学中的卡诺循环过程。

当工厂的生产过程中产生高温高压蒸汽时，可以利用蒸汽驱动涡轮发电机产生电能。

而产生电能之后，蒸汽冷凝为水，在循环过程中起到冷却的作用。

这样就可以将工业生产过程中产生的余热转化为电能，并且还能提供冷却效果。

3. 技术要点余热发电的技术要点包括余热采集、转换装置、电能产生和供电等。

3.1 余热采集余热采集是余热发电的关键步骤，它直接影响到余热发电的效率和可持续性。

常见的余热采集方式包括管壳式热交换器和余热锅炉等。

在余热采集过程中，需要注意余热的温度和流量，以保证余热发电系统的正常运行。

3.2 转换装置转换装置是将余热转换为电能的关键设备，包括涡轮发电机组、蒸汽冷凝器和余热回收装置等。

涡轮发电机组是将蒸汽能量转化为机械能，再通过发电机将机械能转化为电能。

蒸汽冷凝器用于将蒸汽冷凝为水，同时提供冷却效果，保证整个系统的稳定运行。

3.3 电能产生和供电余热发电系统产生的电能可以通过变压器升压，再通过配电网供电给工厂使用。

同时，余热发电系统还可以以并网方式接入国家电网，将产生的电能出售给电力公司，实现能源的回收和利用。

4. 启动流程余热发电整套启动流程包括设备安装调试、系统运行试验和正式运行等阶段。

4.1 设备安装调试在设备安装调试阶段，需要对余热采集设备、转换装置和电能产生设备进行安装和调试。

确保各设备之间的正常连接和运行。

4.2 系统运行试验系统运行试验阶段是为了验证整个余热发电系统的性能和可靠性。

通过对系统各部分进行试验，包括热交换器的热效率、涡轮发电机组的输出功率等。

4.3 正式运行在完成系统运行试验后，余热发电系统可以正式投入运行。

余热锅炉发电的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!陶瓷地砖楼面的施工工艺流程一、准备工作阶段在进行陶瓷地砖楼面的施工之前，需要进行一系列准备工作。

余热发电工艺流程简述
（1）烟气流程
出窑尾一级筒的废气约为330℃经SP炉换热后温度降至210℃左右，经窑尾高温风机送至原料磨烘干原料后，通过除尘器净化达标排放。

去自窑头篦冷机中部的废气约360℃经沉降室沉降将烟气的含尘量由50g/Nm3降至8~10g/Nm3后进入AQC炉，热交换后进入收尘器净化达标后与熟料冷却机尾部的废气会合后由引风机经烟囱排入大气。

（2）水、汽流程
原水经预处理后进入锅炉水处理车间，由反渗透及钠床装置进行处理，达标后的水作为发电系统的补充水补入发电系统的除氧器。

经化学除痒后的软化水由锅炉给水泵送至AQC炉的省煤器段，经过省煤器段加热后的约165℃的热水按一定比例分别进入AQC炉、SP 炉的蒸发段、过热段后，AQC炉产0.789MPa、330℃的过热蒸汽，SP 炉产0.789MPa、330℃的过热蒸汽，混合后进入汽轮机主进汽口，供汽轮机做工发电。

经汽轮机做功后的乏汽进入凝汽器冷凝成凝结水后，由凝结水泵送至化学除氧器除氧，再由锅炉给水泵将除氧后的冷凝水和补充水直接送至AQC炉，完成一个汽水循环。

（3）排灰流程
SP炉的排灰为窑灰，可回到水泥生产工艺流程中，设计时拟与窑尾除尘器收下的粉尘一起回到工艺系统。

工艺流程图：。

余热发电系统工作原理及总体概括说明一、概括说明：水泥生产过程需要消耗大量的能源（煤或油）和天然矿物，而这些资源是不可再生的，所以这就制约了水泥工业的可持续发展，如何降低水泥生产过程中原燃料的消耗是保证水泥工业可持续发展的最有效措施。

水泥熟料煅烧过程需要较高的煅烧温度，消耗大量的天然矿石能源------煤炭（或油），以目前先进的新型干法水泥窑为例，其单位熟料烧成热耗在2900---3300kj/kg，其中约占熟料烧成热耗30%左右的大量350℃左右的废气从窑尾和窑头收尘器排入大气，而采用余热发电技术将这部分热量回收是一种非常有效的办法，由于废气温度较低，对装备和技术的要求较高， 2007年我公司日产5000吨五级旋风预热器窑两套（SP窑）采用纯低温余热发电技术，于2008年5月建成投产，项目装机容量18.5MW，实际发电能力14000kw/h，全部采用国外设备和技术，经过半年左右的运行，主要设备和整个系统都运转正常，到2007年8月第三套日产5000吨五级旋风预热器窑余热的加入，使实际发电能力达18000kw/h，甚至更高，但为设备最大出力限制将发电能力限制在18000kw/h。

二、基本原理：纯低温余热发电技术的基本原理就是以80℃左右的软化水经除氧器除氧后，经水泵加压进入窑头余热锅炉省煤器，加热成220℃左右的饱和水，分成两路，一路进入窑头余热锅炉汽包，另一路进入窑尾余热锅炉汽包，然后依次经过各自锅炉的蒸发器，过热器产生2.2MPa、330℃左右的过热蒸汽，汇合后进入汽轮机作功，或闪蒸出饱和蒸汽补入汽轮机辅助作功，作功后的乏汽进入冷凝器，冷凝后的水和补充软化水经除氧器除氧后再进入下一个热力循环。

整个生产系统主要由余热锅炉即窑头炉和窑尾炉、汽轮发电机组、除氧器、凝汽器、冷却水塔、化学水处理设备、电气设备、生产监控设备以及各种泵类和管道系统组成，除尘系统、风动力系统与水泥熟料生产线共用。

窑头炉为AQC 炉，布置在烧成窑头熟料冷却机中部废气出口与窑头电收尘器之间。

余热发电的工艺流程主要设备和工作原理简单介绍余热发电是利用工业生产过程中产生的废热来发电的一种方式。

这些废热主要来自于燃烧发电机组、高温工业炉窑、冶金、化工、电子等行业。

通过余热发电，可以最大限度地发挥能源的效益，提高能源利用率，减少环境污染。

2.余热转换：回收的废热需要通过热交换器或热回收系统将其转化成可供使用的高温热能或高压蒸汽。

这一步骤主要是将废热转化为对发电机来说更为适用的能源。

3.发电机运行：高温热能或高压蒸汽通过锅炉或涡轮机等设备驱动发电机进行发电。

发电机将转化为机械能的能源转化为电能，并输出为电网所需的电力。

4.余热回收再利用：通过废热回收系统将发电机组产生的余热进行回收。

这样可以提高能源利用效率，减少能源的浪费，并降低环境污染。

主要设备及其工作原理简介如下：1.烟气余热回收系统：烟气余热回收系统主要由烟囱、换热器和蓄热器等组成。

其工作原理是通过烟气与热介质之间的热量交换，将烟气中的废热转化为热能，再将热能通过热能回收装置转化为电能。

2.蒸汽涡轮发电机组：蒸汽涡轮发电机组是一种常见的余热发电设备。

其工作原理是通过高温高压的蒸汽驱动涡轮机旋转，涡轮机的转动分别驱动发电机和压缩机工作，将热能转化为电能。

3.蓄热器：蓄热器是余热发电中的重要设备之一、其工作原理是通过保存和释放热能的方式，使废热能够更好地用于发电系统。

蓄热器可以将低温的废热转化为高温的热能，提高发电过程中的能源利用效率。

4.综合利用系统：综合利用系统通过多种工艺，将余热转化为电能的同时，还可以利用余热供暖、蒸馏水等。

这样可以最大限度地提高能源利用效率，实现能源的再生利用。

综上所述，余热发电是一种有效的能源利用方式，通过回收废热，将其转化为高温热能或高压蒸汽，再通过发电机组将其转化为电能。

这种方式可以提高能源的利用效率，减少环境污染，是可持续发展的重要手段之一、不同行业的余热发电流程和设备可能略有差异，但总体原理是相似的。

目录一、发电工艺简介二、DCS/DEH 保护三、非电量保护（保护屏）四、发电DCS系统运行常见问题分析及解决办法发电工艺简介余热发电系统工艺流程从余热发电的工艺流程图我们可以看出，整个系统的设置是：一台PH锅炉，一台AQC锅炉，一台闪蒸器及锅炉给水系统，一套汽轮机发电机及其冷却水系统蒸气的工艺流程1、进入AQC锅炉的汽包的水，由汽包底部的管道引入锅炉的蒸发器，蒸发出的饱和蒸汽再进入锅炉的汽包，经过汽水分离后送入锅炉的过热器，成为350℃过热蒸汽进入蒸汽主管道。

2、进入PH锅炉的汽包的水，由汽包底部的管道引入锅炉循环泵，通过强制循环，将汽包内的水送入蒸发器，蒸发出的饱和蒸汽再进入锅炉的汽包，经过汽水分离后送入锅炉的过热器，成为330℃过热蒸汽进入蒸汽主管道。

3、AQC锅炉的350℃过热蒸汽与PH锅炉的330℃过热蒸汽并汽后，进入汽轮机做功后，乏汽进入凝汽器冷凝成水，并进入汽轮机的热水井。

工艺流程方框图DCS/DEH 保护DCS系统概述目前集团发电DCS系统主要采用英国欧陆公司生产的T2550控制器系列。

上位机软件主要采用IFIX3.5，二者结合起来，主要实现以下功能：1、数据及实时状态监视2、设备控制及自动回路调节3、系统连锁及保护4、实时和历史报警显示5、历史趋势显示等功能6、报表采集及存储7、其它功能DCS 系统保护主要组成1、系统冗余保护主要包括控制器、网络、电源、交换机等方面的冗余；2、设备保护主要包括设备自身保护及设备、工艺联锁保护；3、油系统保护主要包括调节系统、保护系统及系统润滑等。

操作站/工程师站硬件设备采用的是工控机，操作系统为Windows 2000专业版，过程监控软件T3500/RT核心部分是通用的iFIX，通常情况下每台机组配置3台操作站和1台工程师站。

操作站之间相互独立，互为备用。

环形以太网100 Mbps MIS彩色打印机激光打印机手操按钮汽机跳闸和直流油泵启动隔离网关OS3 OS2 OS1ES控制器（CPU）各种控制策略的执行者，是DCS系统的核心部分，采用的是英国欧陆T2550系列产品，每套控制器均有互为冗余的两个独立的DPU以及ELIN网络接口，DPU和I/O模件采用并行总线通讯，每个机架都是智能化的，可独立工作。

直接利用水泥窑窑头窑尾排放的中低温废气进行余热回收发电，无需消耗燃料，发电过程不产生任何污染，是一种经济效益可观、清洁环保、符合国家清洁节能产业政策的绿色发电技术，具有十分广阔的发展空间与前景。

工艺流程: 凝汽器热水井内的凝结水经凝结水泵泵入 No.2 闪蒸器出水集箱，与出水汇集 ,然后通过锅炉给水泵升压泵入AQC 锅炉省煤器进行加热 ,经省煤器加热后的水(223℃)分三路分别送到 AQC 炉汽包,PH 炉汽包和 No.1 闪蒸器内。

进入两炉汽包内的水在锅炉内循环受热 ,最终产生一定压力下的过热蒸汽作为主蒸汽送入汽轮机做功 .进入 No.1 闪蒸器内的高温水通过闪蒸技术产生一定压力下的饱和蒸汽送入汽轮机第三级后做功，而№.1 闪蒸器的出水作为№ .2 闪蒸器闪蒸饱和蒸汽的热源，№.2 闪蒸器闪蒸出的饱和蒸汽送入汽轮机第五级后做功，做过功后的乏汽经过凝汽器冷凝后形成凝结水重新参预热力循环。

生产过程中消耗掉的水由纯水装置制取出的纯水经补给水泵打入热水井。

AQC 锅炉的设计特点如下: 锅炉型式为立式,锅炉由省煤器、蒸发器、过热器、汽包及热力管道等构成。

锅炉前设置一预除尘器(沉降室)，降低入炉粉尘。

废气流动方向为自上而下,换热管采用螺旋翅片管 ,以增大换热面积、减少粉尘磨损的作用。

锅炉内不易积灰，由烟气带走，故未设置除灰装置，工质循环方式为自然循环方式。

过热器作用：将饱和蒸汽变成过热蒸汽的加热设备，通过对蒸汽的再加热，提高其过热度(温度之差) ，提高其单位工质的做功能力。

蒸发器作用：通过与烟气的热交换，产生饱和蒸汽。

省煤器作用：设置这样一组受热面，对锅炉给水进行预热，提高给水温度，避免给水进入汽包，冷热温差过大，产生过大热应力对汽包安全形成威胁，同时也避免汽包水位波动过大，造成自动控制艰难。

一方面最大限度地利用余热，降低排烟温度，另一方面，给水预热后形成高温高压水，作为闪蒸器产生饱和蒸汽的热源。

沉降室作用：利用重力除尘的原理将烟气中的大颗粒熟料粉尘采集，避免粉尘对锅炉受热面的冲刷、磨损。

余热发电工艺流程
《余热发电工艺流程》
余热发电是利用工业生产中产生的废热，通过余热发电设备将废热转化为电能的一种环保高效的发电方式。

余热发电工艺流程包括余热采集、余热转换和发电三个主要环节。

首先是余热采集。

工业生产中产生的余热通常来自于燃烧、冷却和其他工艺过程，需要通过余热采集设备将废热进行集中采集，并转移到余热转换设备。

接下来是余热转换。

余热转换设备一般采用热交换器和蒸汽轮机等设备，通过将余热转化为蒸汽或热水，利用蒸汽轮机驱动发电机产生电能。

在余热转换的过程中，需要进行温度、压力和流量等参数的控制，保证能够有效利用余热转化成电能。

最后是发电。

通过发电机将蒸汽或热水转变为电能，进而通过电网输送到工业生产线或附近的用户，实现余热的高效利用。

同时，在实际的生产中还需要对发电的稳定性和耐久性进行考量，确保余热发电系统的可靠运行。

总体来说，余热发电工艺流程通过充分利用工业生产中的废热，将其转化为电能，不仅能够有效减少环境污染，还能够降低能源消耗，节约生产成本，是一种具有很大应用前景的绿色能源解决方案。

余热发电系统工艺流程1.废热收集：首先需要收集工业企业产生的废热。

这些废热可以来自于锅炉、燃气轮机、烟气等。

一般采用余热锅炉来接收这些废热，并将其转化为高压蒸汽。

2.蒸汽输送：接收到的废热通过余热锅炉中的换热器转化为高压蒸汽。

这些蒸汽可以直接用于工业企业的生产过程中，也可以用于发电。

3.蒸汽扩能：如果蒸汽用于发电，那么需要将蒸汽的压力进一步扩大，以满足发电机组的要求。

这一过程可以通过采用蒸汽透平机组实现，将蒸汽的压力和温度提高，从而提高蒸汽的能量。

4.发电：经过蒸汽扩能后，蒸汽将进入发电机组。

发电机组通过内部的转子和定子之间的磁场相互作用，将蒸汽能量转化为电能。

发电机组一般采用涡轮发电机组或蒸汽轮发电机组，能够高效转化蒸汽能量。

5.废气处理：在蒸汽通过发电机组后，会产生废气。

这些废气可能含有对环境有害的物质，比如二氧化硫、氮氧化物等。

因此需要对废气进行处理，将其中的有害物质进行去除，以减少对环境的污染。

6.发电集成：余热发电系统还可以与其他能源发电系统进行集成。

比如可以将余热发电系统与太阳能光伏发电系统相结合，将太阳能电池板产生的电能与余热发电系统产生的电能进行组合，提高系统的发电效率。

7.电能利用：发电后产生的电能可以用于工业企业自身的消耗，也可以通过电网进行输送和销售。

如果工业企业自身消耗的电能小于发电量，那么可以将多余的电能卖给电网，实现电能的回收和利用。

总而言之，余热发电系统工艺流程包括收集废热、蒸汽输送、蒸汽扩能、发电、废气处理、发电集成和电能利用等环节。

通过充分利用工业企业产生的废热，可以实现能源的高效利用和环境的减排，具有很高的经济和环境效益。
