用cad绘制的一份室内平面图操作步骤

怎么使用CAD绘制建筑平面图我们都知道CAD可以绘制很多行业的图纸，并且这些图纸都有固定的画法。

那么大家知道怎么使用CAD绘制建筑平面图吗?下面是店铺整理的怎么使用CAD绘制建筑平面图的方法，希望能帮到大家!使用CAD绘制建筑平面图的方法建筑cad的梁、板平面图目的：深化TSSD的计算机结构制图概念，初步了解楼板、钢筋、文字的绘图方法。

准备工作：打开x:\TSSD14\Sample\exam2b.dwg。

一.绘制梁线图 17梁线布置图1. 绘制主梁图 18轴线布置主梁菜单：TS平面→梁→轴线布梁(梁平面→轴线布梁)填写好梁的绘制参数，同时命令行出现下面提示：通过上一个练习，我们已经对TSSD的梁线绘制命令已经有了一个初步的了解。

现在，我们首先使用轴线布梁的命令来绘制主梁。

点取菜单后，先按错误!未找到引用源。

窗选轴线交点的第一角<退出>: 图 17 中P1点另一角 /D-多边形<退出>: 图 17 中P2点现在，我们可以看到，图形上有轴线的部分都已经布置上了梁线。

首先添加两条辅助轴线。

2.在cad中辅助轴线菜单：TS平面→轴网→添加轴线(轴网→添加轴线)点取菜单后，命令行出现下面提示：拾取参考轴线<退出>: 图 17 中P3点输入新轴线的偏移距离<退出>: 3000回车输入轴线编号<无>: 1/A回车拾取参考轴线<退出>: 图 17 中P4点输入新轴线的偏移距离<退出>: 3000回车输入轴线编号<无>: 1/B回车拾取参考轴线<退出>: 回车图 19单段画次梁通过以上的操作，我们已经添加了2条辅助轴线：1/A轴和1/B 轴。

下面，我们通过这两条轴线形成的交点，来添加次梁线。

3. 绘制次梁菜单：TS平面→梁→画直线梁(梁平面→画直线梁)点取菜单后，先按图 19填写好梁的绘制参数，同时命令行出现下面提示：点取梁线起点<退出>: 图 17 中P5点点取梁线终点<退出>: 图 17 中P6点点取梁线起点 U-回退<退出>: 图 17 中P7点点取梁线终点<退出>: 图 17 中P8点点取梁线起点 U-回退<退出>: 回车现在，所有的梁线均已绘制完成，梁线相交部分已有程序自动处理好。

AutoCAD绘制平面图的基本方法和步骤一、图形的绘制：1·将AutoCAD打开；2·左键点工具栏中的“直线”图标（左侧第一个图标），在“图形窗口”中确定绘图起点位置；点左键；3·在“命令行”中输入直线长度（如：10000mm、2000mm……此数字在命令行中显示）；点左键；按空格键；4·将“十字叉”折向下一步绘图方向；输入直线长度（同前），点左键……。

按“Esc”退出，然后进行下一步操作；按照上述方法至该图形绘完。

注意：①如果绘制的图形太大则左键点菜单栏中的“视图”，在其下拉列表中点“全部”。

②绘制直线，将“正交”打开，反之则关闭；如果需在线段中间绘制另一条线段则将“对象捕捉”关闭，在线段端绘制另一条线段则将“对象捕捉”打开。

③每完成上一道步骤后，都要按“Esc”键退出，然后进行下一道步骤。

二、图形移动：框选要移动的图形，选好点左键，点右键，在下拉列表中左键点“移动”，左键点要移动的图形，将“正交”和“对象捕捉”关闭，然后将图形移动到需要的位置，按左键即完成。

按“Esc”退出，然后进行下一步操作。

三、“点”的绘制：（如：绘制桥板钢筋排号图就用此方法）1·绘制线段；2·左键点菜单栏中的“格式”，在其下拉列表左键点“点样式”，在显示的窗口中选择“点”的样式，选好点左键；在“点的大小（S）”中输入“点”的大小值；左键点“按绝对单位设置大小（A）”，点左键；3·左键点菜单栏中的“绘图”，在其下拉列表中，左键选“点”，在其下拉列表中左键点“定数等分（D）”或“定距等分（M）”，左键点需要设置“点”的对象；（在命令行中）输入“定数等分（D）”或“定距等分（M）”的数值（如：50、100或50、100……此数值在命令行中显示）；按空格键；4·框选要移动的对象，点左键；点右键，在其下拉列表中点“移动”；将图形拉大，将“十字叉”放在移动对象上，点左键，将移动对象拉至需要的位置，点左键即完成。

1建筑平面图概述建筑平面图实际上为房屋的水平剖面图,即用假想的平面将房屋从窗台以上把整栋房屋剖开,移去上面部分后的正投影图。

在施工过程中,砌墙、安装门窗、作室内装修以及编制预算、备料等都要用到平面图。

图1如图选取了“中望杯”职业院校技能大赛所用的平面图,它所包含的内容有:1)图层、图名和比例;2)轴线编号;3)墙、柱的断面形状、尺寸;4)门窗布置及型号;5)楼梯形状、走向、级数等;6)标注、标高;7)其他设施、构件等。

2使用中望CAD 绘制平面图步骤2.1创建图层一般通过仔细审图,在图形模板中(常见A3模板)进行,上图我们主要创建“轴线”、“墙体”、“标注”、“门窗”、“楼梯”、“散水”等图层,并设置好图层颜色、线型、线宽等特性;2.2绘制轴线和辅助线选择轴线图层,打开正交模式,使用直线或构造线命令来绘制。

一般我们先绘制一条水平轴线和竖直轴线,并分别以他们为基准,根据图中尺寸和要求,使用偏移命令将水平轴线和竖直轴线偏移成轴线网。

2.3绘制墙体我们观察实例平面图中的墙体厚度,分为240和120两种尺寸。

建立两种多线样式,分别设置元素上下偏移量为120和60。

使用多线命令,设置好比例,对正方式,我们沿着轴线绘制外墙线。

对于交叉的多线我们使用多线编辑命令进行角点结合、T 形合并、十字合并等操作,使墙线结合处更自然。

2.4绘制柱子我们一般使用矩形命令绘制柱子的平面投影,并用图案填充命令将其填充为SOLID 黑色。

然后创建为图块,选取正方形对角线角点为基点,插入到各个位置。

2.5绘制门窗洞口绘制门窗洞的思路是通过偏移轴线形成辅助线,执行修剪命令对墙体进行修剪。

或者门窗洞距离两边柱子距离在墙体上画竖线定位开窗点,然后再修剪。

这一步骤难度较低,关键在于定位准确。

2.6创建门窗平面图中窗户绘制可参照墙线的多线设置,不同的是偏移量为四条直线,我们设置好线型和颜色后(一般窗选黄色),就可以在开好的窗洞口进行绘制了。

AutoCAD室内平面图绘制步骤打开“最终室内平面效果图”（此文件如果打不开，可以看下面的截图），看到平面图，首先应该想到先要绘制定位中心线：步骤1、首先单击工具栏前面的按钮来创建图层，出现图层创建面板（如下图），再按这个按钮进行创建，单击刚创建的图层，按F2键可以进行修改图层，如先点选图层1，再按F2键，修改为：轴线。

步骤2：首先绘制如下图所示的定位中心线（红色的定位中心线，如下图），每一个定位中心线都是用来绘制柱子或墙体的辅助线。

单击右侧工具箱中的“直线”工具，输入12000，利用这条线往下偏移（快捷键O），把所有中心线都定位好。

步骤3：下面进行窗洞和门洞的开口：开窗洞：单击“直线”命令，拾取A点，不按下鼠标，输入1519，至B点后，单击C点，完成BC直线，用偏移命令，把BC直线偏移1600，用修剪命令把BD线段（如下左图所示），删除即完成一个1600窗洞的开口，其它依次如此，最终所有窗洞完成（如下右图所示）。

（可打开“室内平面图制作过程.dwg”文件，看过程）。

步骤4、在开门洞之前，用“修剪”命令，先把多余的中心线删除掉（如下图所示）。

步骤5：开门洞：此平面图的墙体宽为180。

既然墙体180，对半分就是90，门边我们设50，也就是大门左侧开门洞的距离至中心钱为90+50=140（如左图），依旧按照开窗洞的方法来开门洞，单击“直线”命令，拾取、偏移、修剪来完成所有门洞的开口（如右图）；步骤6：墙体的设置：此平面图全部用180，也有设墙体为120的。

首先切换至墙体图层。

白色单击“绘图”菜单下的“多线”命令，设置对正为无，比例为180，要把墙体封口，要单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新建“墙体”把前后封口，置为当前层，先把外框拉好（如下图）。

步骤7：墙体的修改：单击“修改”菜单下“对象”下的“多线”命令，弹出“多线编辑工具”对话框（如左图）。

另一方法是：在多线上双击即弹出“多线编辑工具”对话框。

绘制步骤打开“最终室内平面效果图”（此文件如果打不开，可以看下面的截图），看到平面图，首先应该想到先要绘制定位中心线：步骤1、首先单击工具栏前面的按钮来创建图层，出现图层创建面板（如下图），再按这个按钮进行创建，单击刚创建的图层，按F2键可以进行修改图层，如先点选图层1，再按F2键，修改为：轴线。

步骤2：首先绘制如下图所示的定位中心线（红色的定位中心线，如下图），每一个定位中心线都是用来绘制柱子或墙体的辅助线。

单击右侧工具箱中的“直线”工具，输入12000，利用这条线往下偏移（快捷键O），把所有中心线都定位好。

步骤3：下面进行窗洞和门洞的开口：开窗洞：单击“直线”命令，拾取A点，不按下鼠标，输入1519，至B点后，单击C点，完成BC直线，用偏移命令，把BC直线偏移1600，用修剪命令把BD线段（如下左图所示），删除即完成一个1600窗洞的开口，其它依次如此，最终所有窗洞完成（如下右图所示）。

（可打开“室内平面图制作过程.dwg”文件，看过程）。

步骤4、在开门洞之前，用“修剪”命令，先把多余的中心线删除掉（如下图所示）。

步骤5：开门洞：此平面图的墙体宽为180。

既然墙体180，对半分就是90，门边我们设50，也就是大门左侧开门洞的距离至中心钱为90+50=140（如左图），依旧按照开窗洞的方法来开门洞，单击“直线”命令，拾取、偏移、修剪来完成所有门洞的开口（如右图）；步骤6：墙体的设置：此平面图全部用180，也有设墙体为120的。

首先切换至墙体图层。

白色单击“绘图”菜单下的“多线”命令，设置对正为无，比例为180，要把墙体封口，要单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新建“墙体”把前后封口，置为当前层，先把外框拉好（如下图）。

步骤7：墙体的修改：单击“修改”菜单下“对象”下的“多线”命令，弹出“多线编辑工具”对话框（如左图）。

另一方法是：在多线上双击即弹出“多线编辑工具”对话框。

如何在CAD中绘制楼层平面图楼层平面图是建筑设计中重要的一部分，它可以清晰地展示建筑物各个楼层的布局和空间分配。

通过使用CAD软件，我们可以高效地绘制出精确的楼层平面图。

下面将介绍一些CAD中绘制楼层平面图的基本步骤和技巧。

第一步是建立一个新的绘图文件。

打开CAD软件并选择新建绘图文件。

在新建绘图文件设置中，我们可以设置绘图的单位和尺寸，通常使用米或毫米作为单位，根据实际情况选择合适的比例尺。

接下来，我们需要设置图层。

图层可以帮助我们更好地组织和管理绘图元素。

通常，我们可以设置建筑物外轮廓、墙体、门窗、家具等不同的图层。

通过设置图层的颜色和线型，可以更方便地辨识和编辑不同的元素。

确保每个元素都在正确的图层上，这样可以避免在后期编辑时出现混乱。

在绘制楼层平面图之前，我们应该先完成建筑的平面规划。

通过分析建筑的功能需求和空间布局，确定每个房间的位置、大小和形状等。

在CAD软件中，我们可以使用线段、矩形、圆等基本的绘图工具来绘制建筑物的平面结构。

根据实际尺寸和比例，绘制建筑物的外墙轮廓和内部墙体。

绘制墙体时，可以使用矩形工具或直线工具绘制每面墙体的外轮廓。

确保墙体之间的连接是精确的，并遵循建筑的平面规划。

使用CAD软件的偏移命令可以轻松地创建内墙和隔墙。

在绘制内墙时，可以使用细线或虚线来区分内墙和外墙。

在墙体绘制完成后，我们可以继续绘制门窗。

通过使用CAD软件提供的符号库或自定义符号，我们可以快速、准确地绘制不同类型的门窗。

确保门窗的位置和尺寸与平面规划一致。

此外，我们还可以绘制其他设计元素，如楼梯、阳台等。

一旦楼层平面图的主要结构和元素已经绘制完成，我们可以开始添加更多的细节。

这包括绘制家具、设备、标识等。

我们可以使用CAD 软件提供的2D符号库，选择适当的家具和设备符号，并将其放置在正确的位置上。

确保符号的比例和大小与实际一致。

在绘制过程中，我们还可以使用CAD软件提供的测量工具，确保尺寸和距离的准确性。

CAD建筑平面图绘图步骤:一、设置绘图单位选择［格式］――［单位］:精度由0.000改为0;单位：毫米二、设置绘图界限（即选择打印纸大小）选择［格式］――［绘图界限］:如设A3 :左下角为：0, 0右上角为：420, 297。

（横向，纵向为：297, 420）设A4 :左下角为：0, 0右上角为：297, 210。

（横向，纵向为：210, 297）三、设置绘图参数设置：对象捕捉、对象追踪、正交等开关。

此步骤灵活运用“工具”一一“选项”中设置十字光标、精度、背景颜色等四、设置图层选择［格式］——［图层］：（见书后图层名举例）尽量将图层设置的多，准确，清晰1.如果遇到不想要的图层，可以将图层中的所有内容移到其他图层，再将该图层删掉。

若其他图层有遮挡现象，单击左键选择编辑对象，然后鼠标右键，选择“绘图2. 次序”——前置或者后置五、绘制图框、标题栏在图框、标题栏图层1：1 绘制图框标题栏。

图幅图框（单位mm）1:500 ——A0——14850*10500（左框625，其他250）1:200 ——A1——84000*59400（左框5000，其他2000）1:100 ——A2——59400*42000（左框2500，其他1000）——A3——42000*29700 （左框2500，其他1000）1:50 ——A4——29700*21000（左框1250，其他500）1:30 17820*12600 （左框750，其他300）1:10 ——A2/100——5940*4200 （左框250，其他100）1.如果同一张图纸出现两个比例，放大的比例尺要按照和缩小比例尺的关系进行倍数调整。

比如1:100和1:50在同一个图框中，那么选择1:100的图框，1:100 的图纸按实际尺寸绘图，则1:50的图要按实际尺寸*2 来画图，需要注意的是，在之后的标注里面，1:50 的图要按原尺寸进行标注。

六、确定图框标题栏放大的倍数为满足1：1 绘图，应根据合理布图确定图纸放大的倍数。

cad平面图图教程CAD（Computer-Aided Design）是一种计算机辅助设计软件，广泛应用于建筑、机械、电子等领域。

它可以帮助设计师准确、高效地完成各种图纸的绘制工作。

下面就来给大家介绍一下CAD平面图的绘制过程和基本要点。

平面图是一种用平面投射法将三维物体绘制在二维纸面上的图纸。

绘制平面图的第一步是了解和熟悉所需绘制的物体。

在开始绘图前，需要测量物体的尺寸并做好相关的准备工作。

接下来，打开CAD软件并创建一个新的绘图文件。

选择正确的绘图单位和比例，这样可以保证绘制出来的平面图符合实际尺寸。

在创建文件后，可以开始进行绘图操作。

首先，绘制物体的轮廓线。

使用CAD软件中的线段工具按照实际尺寸绘制物体的边界线。

根据平面图的要求，可以选择绘制出物体的所有边界线，也可以只绘制出关键的边界线。

其次，添加物体的细节和特征。

根据实际需求，在物体的基本轮廓线上添加更多的细节。

可以使用CAD软件中的线段、弧线、圆形等工具绘制出物体的各种特征，如孔、凹槽、槽等。

第三步，标注物体的尺寸。

根据实际尺寸，使用CAD软件中的尺寸标注工具在平面图上添加尺寸标注。

这些尺寸标注用来表示物体的具体尺寸，以便于生产和施工。

最后，检查并修改平面图。

将绘制好的平面图进行检查，确保没有错误和遗漏。

如果有必要，可以对绘图进行修改和调整，使得平面图更加准确和完善。

在绘制CAD平面图时，还需注意以下几点：1. 选择适当的绘图比例：绘制平面图时，应根据实际尺寸选择合适的绘图比例，保证绘制出来的平面图能够准确反映实物的尺寸。

2. 规范使用图层：在CAD软件中，可以使用图层来对不同的图形元素进行分类和管理。

规范使用图层可以使平面图更清晰、易读，并方便后续的修改和编辑。

3. 使用正确的绘图命令：CAD软件中有各种不同的绘图命令，如画线、画圆、画弧等。

选择正确的绘图命令可以提高绘图的效率和准确性。

4. 添加文字和标注：在平面图中，可以添加文字和标注来说明和描述图纸中的各个元素。

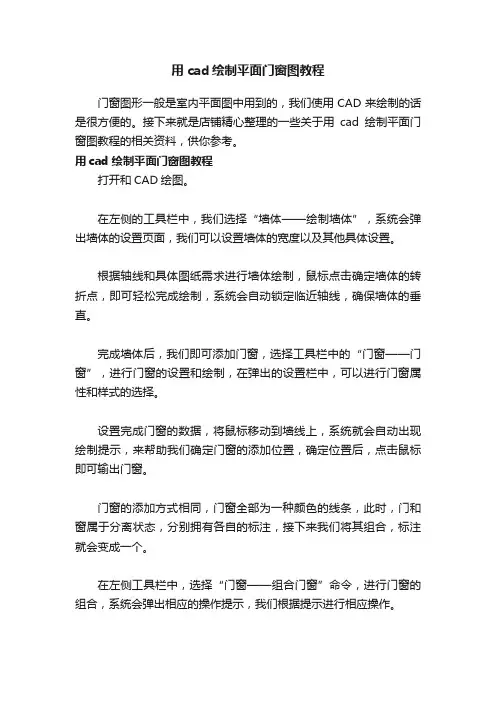

用cad绘制平面门窗图教程门窗图形一般是室内平面图中用到的，我们使用CAD来绘制的话是很方便的。

接下来就是店铺精心整理的一些关于用cad绘制平面门窗图教程的相关资料，供你参考。

用cad绘制平面门窗图教程打开和CAD绘图。

在左侧的工具栏中，我们选择“墙体——绘制墙体”，系统会弹出墙体的设置页面，我们可以设置墙体的宽度以及其他具体设置。

根据轴线和具体图纸需求进行墙体绘制，鼠标点击确定墙体的转折点，即可轻松完成绘制，系统会自动锁定临近轴线，确保墙体的垂直。

完成墙体后，我们即可添加门窗，选择工具栏中的“门窗——门窗”，进行门窗的设置和绘制，在弹出的设置栏中，可以进行门窗属性和样式的选择。

设置完成门窗的数据，将鼠标移动到墙线上，系统就会自动出现绘制提示，来帮助我们确定门窗的添加位置，确定位置后，点击鼠标即可输出门窗。

门窗的添加方式相同，门窗全部为一种颜色的线条，此时，门和窗属于分离状态，分别拥有各自的标注，接下来我们将其组合，标注就会变成一个。

在左侧工具栏中，选择“门窗——组合门窗”命令，进行门窗的组合，系统会弹出相应的操作提示，我们根据提示进行相应操作。

根据系统命令提示，我们先点击需要组合的编号文字，点击需要组合的门和窗的标号，标号在图纸中默认为白色，点击即可选定。

完成选中的门窗线条和文字编号会变成虚线，方便我们进行确定，完成选中后，按下空格键，确定命令并进行下一步。

系统确定组合门窗的组合个体后，我们就需要对组合门窗进行编号，在输入栏中输入组合门窗的标号，完成输入后，按下回车键，即可确定输入。

可以看到，门和窗独立的两个标号消失，我们新输入的文字编号取代了原先的标号，也就说明这是一个一体的组合门窗。

组合门窗可以由多个门窗进行组合，组合后的门窗只能进行统一编辑，无法对其中的个体进行独立编辑，多数组合门窗由一窗一门，或者两窗一门组成。

第12章绘制建筑平面图建筑平面图是反映房屋的平面形状、大小和布置的图样。

本章首先介绍建筑平面图的基础知识，然后以某住宅平面图为例，详细讲解建筑平面图的绘制步骤及方法技巧。

了解建筑平面图的形成原理和作用。

熟悉建筑平面图的分类及特点。

熟悉建筑平面图的绘制内容。

掌握建筑平面图的绘制方法和技巧。

12.1 建筑平面图概述在绘制建筑平面图之前，用户首先必须熟悉建筑平面图的基础知识，便于准确绘制。

本节讲述建筑平面图的形成、作用、绘制要点等。

12.1.1 建筑平面图的形成建筑平面图实际上是建筑物的水平剖面图(除屋顶平面图外，屋顶平面图应在屋面以上俯视)，是用假想的水平剖切平面在窗台以上、窗过梁以下把整栋建筑物剖开，然后移去上面部分，将剩余部分向水平投影面作投影得到的正投影图，如图12-1所示。

它是施工图中应用较广的图样，是放线、砌墙和安装门窗的重要依据。

北图12-1 建筑平面图形成原理建筑平面图中的主要图形包括剖切到的墙、柱、门窗、楼梯以及俯视看到的地面、台阶、楼梯等剖切面以下部分的构建轮廓。

因此，从平面图中可以看到建筑的平面大小、形状、空间平面布局、内外交通及联系、建筑构配件大小及材料等内容，除了按制图知识和规范绘制建筑构配件的平面图形外，还需标注尺寸及文字说明，设置图面比例等。

由于建筑平面图能突出地表达建筑的组成和功能关系等方面的内容，因此一般建筑设计都由平面设计入手。

在平面设计中应从建筑整体出发，考虑建筑空间组合的效果，照顾建筑剖面和立面的效果及体型关系。

在设计的各个阶段，都应有建筑平面图样，但表达的深度不同。

建筑平面图一般可使用粗、中、细三种线宽来绘制。

被剖切到的墙、柱断面的轮廓线用粗线来绘制；被剖切到次要部分的轮廓线，如墙面抹灰、轻质隔墙以及没有剖切到的可见部分的轮廓如窗台、墙身、阳台、楼梯段等，均用中实线绘制；没有剖切到的高窗、墙洞和不可见部分的轮廓线都用中虚线绘制；引出线、尺寸标注线等用细实线绘制；定位墙线、中心线和对称线等用细点划线绘制。

课题编号：项目一 家居室内装饰设计 CAD 施工图绘制1.平面布置图绘制与输出课型 理实一体课教学 时间地点第 10 周：第 4-6 次课；第 11 周：第 1 次课 实训楼 503（3 班）、505（1 班）学时 8知识目标：了解 AutoCAD 软件完成家居室内装饰设计 CAD 施工图绘制流程能力目标：掌握 AutoCAD 软件命令完成原始建筑平面的绘制方法与一般流程教学 目标以及完成平面布置图绘制的方法与流程；素质目标：培养学生按规范制图的良好的 cad 操作习惯，养成认真听讲，严谨务实的学习作风。

教学 重点教学 难点资料 与工具授课 方式使用 Autocad 软件完成原始建筑平面与平面布置图的方法 Autocad 命令的灵活使用 （教案）课件、参考图片、U 盘 集中教学教学过程与教学内容方法与时 间一、检查到课情况，作好记录5 分钟教学 设计二、任务导入 1.通过本次课，结合前面所学 cad 的相关知识，学习常见住宅建筑面图、平面布置图的绘制。

通过本次课的学习，同学们应完成以下5 分钟任务： 2.在教师演示基础上掌握室内设计施工图模板文件建立案例的制 作。

3.在教师演示基础上掌握住宅室内平面布置图的制作。

三、任务分析与学习思路 认真听取教师操作示范内容，按教师的示范内容与指导，完成任 务导入各项任务，反复操作直至熟练为止。

5 分钟四、新授课 内容附后75 分钟 多媒体 案例教学五、项目实施根据教师讲授内容和示范操作，完成课内练习任务，并反复练习 270 分钟直至熟练个别辅导六、技术拓展 通过查询室内设计制图规范并仔细阅读│新授课│课外完成项目一 家居室内装饰设计 CAD 施工图绘制一、平面布置图绘制与输出1.室内装潢设计模板文件的建立（操作示范）（1）设置文件单位 （2）设置绘图界限 （3）设置图层（） 依次建立墙体、门窗、家具、洁具、灯饰、陈设、材料、文字、轴线等图层等，并设置各图层对应的 线型、颜色等特性。
