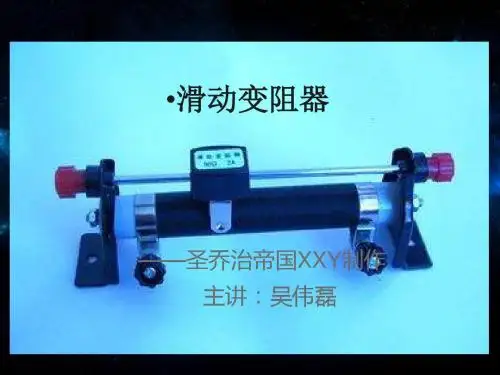

滑动变阻器的结构

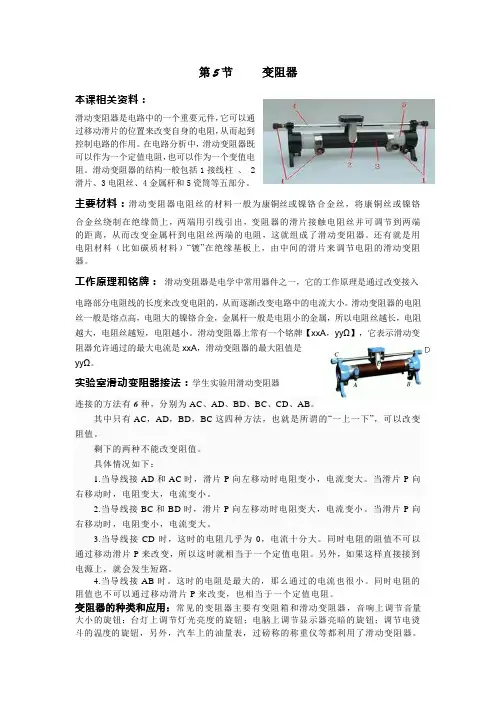

第5节变阻器本课相关资料：滑动变阻器是电路中的一个重要元件，它可以通过移动滑片的位置来改变自身的电阻，从而起到控制电路的作用。

在电路分析中，滑动变阻器既可以作为一个定值电阻，也可以作为一个变值电阻。

滑动变阻器的结构一般包括1接线柱、 2滑片、3电阻丝、4金属杆和5瓷筒等五部分。

主要材料：滑动变阻器电阻丝的材料一般为康铜丝或镍铬合金丝，将康铜丝或镍铬合金丝绕制在绝缘筒上，两端用引线引出，变阻器的滑片接触电阻丝并可调节到两端的距离，从而改变金属杆到电阻丝两端的电阻，这就组成了滑动变阻器。

还有就是用电阻材料（比如碳质材料）“镀”在绝缘基板上，由中间的滑片来调节电阻的滑动变阻器。

工作原理和铭牌：滑动变阻器是电学中常用器件之一，它的工作原理是通过改变接入电路部分电阻线的长度来改变电阻的，从而逐渐改变电路中的电流大小。

滑动变阻器的电阻丝一般是熔点高，电阻大的镍铬合金，金属杆一般是电阻小的金属，所以电阻丝越长，电阻越大，电阻丝越短，电阻越小。

滑动变阻器上常有一个铭牌【xxA，yyΩ】，它表示滑动变阻器允许通过的最大电流是xxA，滑动变阻器的最大阻值是yyΩ。

实验室滑动变阻器接法：学生实验用滑动变阻器连接的方法有6种，分别为AC、AD、BD、BC、CD、AB。

其中只有AC，AD，BD，BC这四种方法，也就是所谓的“一上一下”，可以改变阻值。

剩下的两种不能改变阻值。

具体情况如下：1.当导线接AD和AC时，滑片P向左移动时电阻变小，电流变大。

当滑片P向右移动时，电阻变大，电流变小。

2.当导线接BC和BD时，滑片P向左移动时电阻变大，电流变小。

当滑片P向右移动时，电阻变小，电流变大。

3.当导线接CD时，这时的电阻几乎为0，电流十分大。

同时电阻的阻值不可以通过移动滑片P来改变，所以这时就相当于一个定值电阻。

另外，如果这样直接接到电源上，就会发生短路。

4.当导线接AB时。

这时的电阻是最大的，那么通过的电流也很小。

同时电阻的阻值也不可以通过移动滑片P来改变，也相当于一个定值电阻。

中考物理知识点：滑动变阻器的结构
中考物理知识点：滑动变阻器的结构
⑴金属杆：金属杆的电阻很小，其两端接线柱间的电阻值几乎为零，可以忽略不计；
⑵电阻丝：圆筒上缠绕的是表面涂有绝缘层的电阻丝，其阻值较大，标牌上所标的50即指电阻丝两端接线柱间的电阻值；
⑶滑片：滑片可以在金属杆上左右移动，滑片的上部与金属杆相连，下端通过电阻丝的接触滑道（刮去绝缘层的部分）与电阻丝相连通。

⑷接线柱：有四个接线柱，一上一下接入电路时，能起到变阻作用。

连接电路时，要断开开关，滑动变阻器的滑片要调到阻值最大的位置
⑸滑动变阻器的原理：通过改变连入电路的电阻丝的长度来改变接入电路中电阻的大小。

滑动变阻器的使用方法和注意事项【摘要】滑动变阻器是一种常用的电子元件，广泛应用于电路调节和控制中。

本文详细介绍了滑动变阻器的结构和原理，安装步骤，调节方法，维护保养以及注意事项。

了解这些内容可以帮助用户正确使用和维护滑动变阻器，确保其正常运行和延长使用寿命。

滑动变阻器的重要性和应用领域也在本文中得到了探讨，展示了其在电子领域的重要作用。

未来，随着科技的不断发展，滑动变阻器可能会有更广泛的应用和更多的创新。

深入了解滑动变阻器的使用方法和注意事项对于电路设计和维护工作至关重要。

【关键词】滑动变阻器、使用方法、注意事项、结构、原理、安装步骤、调节方法、维护保养、重要性、应用领域、未来发展1. 引言1.1 滑动变阻器的使用方法和注意事项滑动变阻器是一种常见的电子元件，用于在电路中调节电阻值。

在实际应用中，正确的使用方法和注意事项能够确保滑动变阻器的性能和稳定性，延长其使用寿命。

使用滑动变阻器之前，需要了解其基本结构和工作原理。

滑动变阻器通常由一个固定的电阻体和一个可滑动连接的滑动块组成，通过调节滑动块的位置来改变电阻值。

在调节电阻值时，需要注意滑动块与电阻体的接触是否良好，以确保电阻值的准确性。

在安装滑动变阻器时，应该注意避免在高温、高湿度或有腐蚀性气体的环境中使用，以免影响其性能。

安装时要确保电路断电，避免触电危险。

安装完成后，应该进行电阻值的测试，确保其准确性。

调节滑动变阻器的方法通常是通过手动移动滑动块来改变电阻值，可以根据实际需要逐步调节至所需数值。

在调节过程中，要避免过度力量导致损坏滑动块或电阻体。

维护保养滑动变阻器时，应该定期清洁滑动块和电阻体表面的污垢，保持良好的接触。

避免在潮湿或灰尘较多的环境中使用，以免影响其正常工作。

在使用滑动变阻器时，还需要注意一些事项，如避免过载使用、防止灰尘积累、避免长时间高温工作等。

只有正确使用和注意维护，滑动变阻器才能发挥最佳性能，确保电路稳定工作。

滑动变阻器在电子领域有着重要的应用和意义，正确使用和保养对延长其使用寿命和稳定性至关重要。

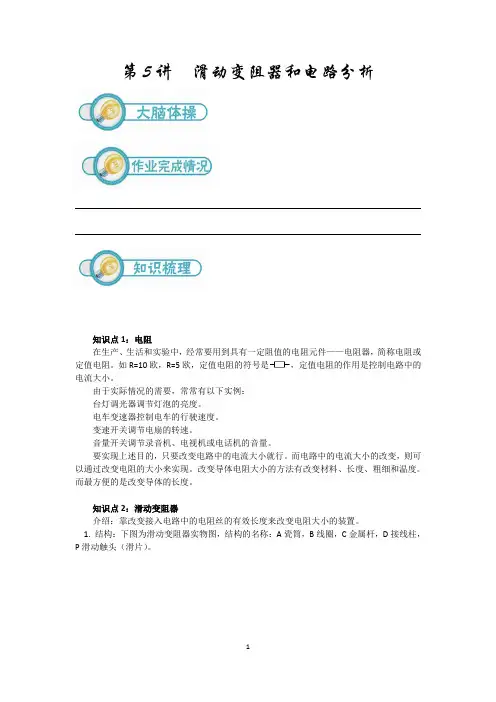

第5讲滑动变阻器和电路分析知识点1：电阻在生产、生活和实验中，经常要用到具有一定阻值的电阻元件——电阻器，简称电阻或定值电阻。

如R=10欧，R=5欧，定值电阻的符号是，定值电阻的作用是控制电路中的电流大小。

由于实际情况的需要，常常有以下实例：台灯调光器调节灯泡的亮度。

电车变速器控制电车的行驶速度。

变速开关调节电扇的转速。

音量开关调节录音机、电视机或电话机的音量。

要实现上述目的，只要改变电路中的电流大小就行。

而电路中的电流大小的改变，则可以通过改变电阻的大小来实现。

改变导体电阻大小的方法有改变材料、长度、粗细和温度。

而最方便的是改变导体的长度。

知识点2：滑动变阻器介绍：靠改变接入电路中的电阻丝的有效长度来改变电阻大小的装置。

1. 结构：下图为滑动变阻器实物图，结构的名称：A瓷筒，B线圈，C金属杆，D接线柱，P滑动触头（滑片）。

2. 滑动变阻器的结构图和电路图。

3. 原理：滑动变阻器中的线圈是用电阻率较大的合金线制成。

改变合金线的有效长度，就可以改变电阻大小，从而改变电流大小。

4. 使用：（1）与用电器串联在电路中使用；（2）接线时接线柱应“一上一下”连接；（3）闭合开关前，滑片P应移到最大值位置。

5. 实验：连接如图的电路图，把滑动变阻器的接线柱分别连接在M、N两点，闭合开关，移动滑片P，观察灯的亮度和电流表示数。

（1）当C和D接入M、N点时，亮度不变且最亮。

原因：电阻为零。

（2）当A和B接入M、N点时，亮度不变且最暗。

原因：电阻是最大值不变。

（3）当B和C或B和D接入M、N点时，滑片P向右移动，亮度变亮，电流表示数变大，原因：电阻变小。

（4）当A和D或A和C接入M、N点时，滑片P向右移动，亮度变暗，电流表示数变小，原因：电阻变大。

6. 旋钮型变阻器应用：收音机的音量开关，电扇的变速开关，台灯的调光开关。

原理：与滑动变阻器的原理相同。

1．变阻器的分类：滑动变阻器和电阻箱。

2．滑动变阻器的工作原理、构造和使用方法。

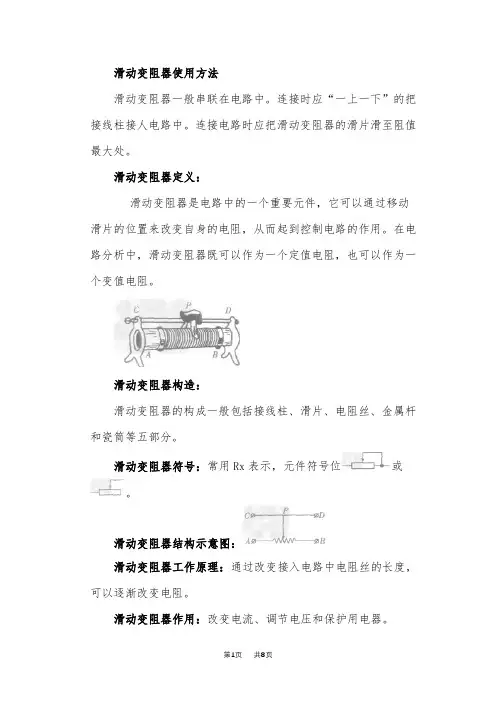

滑动变阻器使用方法滑动变阻器一般串联在电路中。

连接时应“一上一下”的把接线柱接人电路中。

连接电路时应把滑动变阻器的滑片滑至阻值最大处。

滑动变阻器定义：滑动变阻器是电路中的一个重要元件，它可以通过移动滑片的位置来改变自身的电阻，从而起到控制电路的作用。

在电路分析中，滑动变阻器既可以作为一个定值电阻，也可以作为一个变值电阻。

滑动变阻器构造：滑动变阻器的构成一般包括接线柱、滑片、电阻丝、金属杆和瓷筒等五部分。

滑动变阻器符号：常用Rx表示，元件符号位或。

滑动变阻器结构示意图：滑动变阻器工作原理：通过改变接入电路中电阻丝的长度，可以逐渐改变电阻。

滑动变阻器作用：改变电流、调节电压和保护用电器。

滑动变阻器铭牌：观察滑动变阻器的铭牌，能够了解它的最大阻值和允许通过的最大电流。

例如铭牌上标有“20Ω 1.5A”的字样，说明该滑动变阻器的最大阻值是20Ω，允许通过的最大电流是1．5A。

滑动变阻器优缺点：优点：能连续地改变接人电路的电阻值；缺点：不能直接读出电阻值的大小。

滑动变阻器的接法口诀：串入电路调流控压；一上一下作用最大；同上同下没有变化；连入之前调到最大。

滑动变阻器在电路中可以作限流器用，也可以作分压器用。

在确保安全的条件下，如何选用这两种不同的形式，是由电路中的需要来决定的。

滑动变阻器限流式以下情况可选用限流式接法：①待测用电器电阻接近滑动变阻器电阻（也可选用分压式接法）。

②简化电路，节约能源。

滑动变阻器分压式以下情况必须使用分压式接法：①待测用电器电阻远大于或远小于滑动变阻器电阻。

②实验要求待测用电器电流及其两端电压可以由0开始连续变化（例如测小灯泡的伏安特性曲线）。

③实验要求待测用电器电流及其两端电压可变范围较大。

④采用限流式接法时，无论如何调节变阻器，电流、电压都大于对应电表的量程。

串分压公式：U1/U2=R1/R2并分流公式：I 1/I 2=R2/R1在一个并联电路中，电路中总电阻的倒数等于各支路上电阻的倒数之和。
