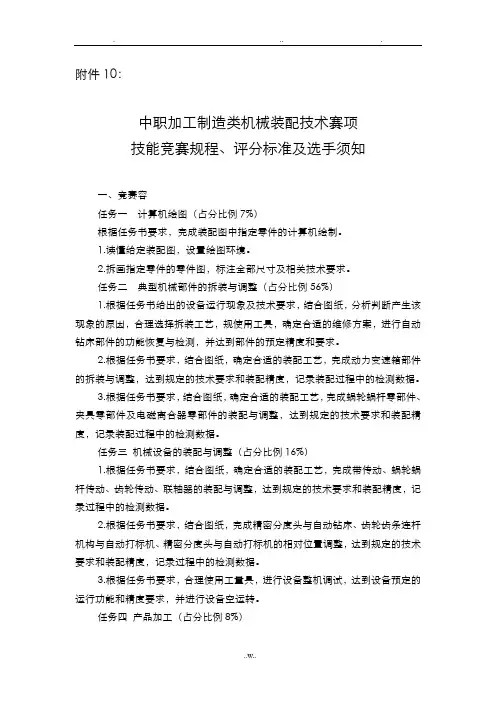

..w.. 附件10：
中职加工制造类机械装配技术赛项
技能竞赛规程、评分标准及选手须知
一、竞赛容
任务一 计算机绘图（占分比例7%）
根据任务书要求，完成装配图中指定零件的计算机绘制。
1.读懂给定装配图，设置绘图环境。
2.拆画指定零件的零件图，标注全部尺寸及相关技术要求。
任务二 典型机械部件的拆装与调整（占分比例56%）
1.根据任务书给出的设备运行现象及技术要求，结合图纸，分析判断产生该现象的原因，合理选择拆装工艺，规使用工具，确定合适的维修方案，进行自动钻床部件的功能恢复与检测，并达到部件的预定精度和要求。
2.根据任务书要求，结合图纸，确定合适的装配工艺，完成动力变速箱部件的拆装与调整，达到规定的技术要求和装配精度，记录装配过程中的检测数据。
3.根据任务书要求，结合图纸，确定合适的装配工艺，完成蜗轮蜗杆零部件、夹具零部件及电磁离合器零部件的装配与调整，达到规定的技术要求和装配精度，记录装配过程中的检测数据。
任务三 机械设备的装配与调整（占分比例16%）
1.根据任务书要求，结合图纸，确定合适的装配工艺，完成带传动、蜗轮蜗杆传动、齿轮传动、联轴器的装配与调整，达到规定的技术要求和装配精度，记录过程中的检测数据。
2.根据任务书要求，结合图纸，完成精密分度头与自动钻床、齿轮齿条连杆机构与自动打标机、精密分度头与自动打标机的相对位置调整，达到规定的技术要求和装配精度，记录过程中的检测数据。
3.根据任务书要求，合理使用工量具，进行设备整机调试，达到设备预定的运行功能和精度要求，并进行设备空运转。
任务四 产品加工（占分比例8%） . ..
机械装配技术基础知识点重点总结
机械装配技术是制造业中一项重要的工艺，它涉及到机械零件的组装和调试。以下是机械装配技术的基础知识点的重点总结：
1. 设计图纸的理解和解读
- 设计图纸是机械装配的基础，需要理解图纸上的各种符号和标识，例如尺寸标注、平行线标记等。
- 了解不同视图的表示方法，如正视图、俯视图和侧视图等。
- 掌握图纸上不同零件的命名规则，以及装配关系的表示方式。
2. 机械零件的分类和特点
- 机械零件可以按照形状、功能和材料等进行分类，如轴、轮、齿轮等。
- 不同零件具有各自的特点和要求，如精度、强度、耐磨性等。
3. 装配工艺和方法
- 掌握不同装配工艺的基本原理，如手工装配、自动装配和半自动装配等。
- 了解装配工具和设备的使用方法，如扳手、螺丝刀等。
- 熟悉常见的装配方法，如插销装配、螺纹连接和焊接等。
4. 调试和测试
- 调试是装配过程中非常重要的一步，需要逐个检查各个装配好的零件，确保其正确安装和运行。
- 掌握常见的调试方法，如调整螺栓的紧固力度、校准传动装置等。
- 进行必要的测试和检验，如耐压测试和性能测试，确保装配的质量和可靠性。
5. 安全和保护
- 在机械装配过程中，应注意安全规范和操作规程，确保自身和他人的安全。
- 使用必要的个人防护装备，如手套、护目镜等。
- 维护和保养装配设备和工具，确保其正常运行和安全使用。
以上是机械装配技术基础知识点的重点总结，希望对你的学习和工作有所帮助。
第十章 机械装配工艺基础
一、填空题
1． 是组成机械产品的最基本单元。
2．产品或机器是由 、 、 和 等装配单元组成。
3．装配工作中零件的连接方式一般有 连接和 连接。
4．机械产品的装配精度包括 、 、
和 。
5. 装配尺寸链的计算方法有 和 。
7. 生产中保证装配精度的工艺方法有 、 、
和 四类。
8. 互换法可分为 和 两种。
9. 修配法有 、 及 三种。
10. 选配法有 、 及 三种。
11. 根据调整方法的不同，调整法分为 、
和 三种。
12. 装配的组织形式有 和 两种。
二、判断题
（ ）1．若零件制造精度并不高，而在装配中采用适当的工艺方法，进行选配、刮研、调整等，也能使产品达到规定的要求。
（ ）2．经检验合格的零件，装配前要经过认真的清洗，清洗后的零件通常还具有一定的防锈能力 。
（ ）3．对于直径较大且长度较小的零件(如飞轮和带轮等）一般采用动平衡法消除由于质量分布不均匀而造成的不平衡。
金属切削基本知识
1. 车削时，主轴转速升高后， 也随之增加。（AB）A 切削速度 B 进给速度 C 进给量 D 切削深度
2. 切削过程中，主运动是 。其特点是 。（切下切屑的运动、速度快，只有一个）
3. 镗床镗孔时，其主运动是 。（镗刀连续转动）
4. 当车床上的挂轮架和进给箱的速比一定时，如主轴转速变快，此时进给量加快。 （╳）
5. 拉削加工时，机床无需进给运动。 （√）
6. 切削加工时，须有一个进给运动的有 。 （A） A 刨斜面 B 磨外圆 C 铣斜齿 D 滚齿
7. 切削加工时，须有两个进给运动的有 。 （B、D） A 刨斜面 B 磨外圆 C 铣直齿 D 滚齿
8. 调整好切削用量后， 过程中切削宽度、切削深度是变化的。 （C） A 车削 B 刨削 C 铣削 D 镗削
9. 所有机床都有主运动和进给运动。 （╳）
10. 切削运动中，具有间歇运动特点的机床有 。（B、F）A 车床 B 插床 C 磨床 D 镗削 E 拉床 F 刨床
11. 切削运动中，具有往复运动特点的机床有 。（C、F）A 车床 B 插床 C 磨床 D 镗削 E 拉床 F 刨床
12. 任何表面的形成都可以看作是 沿着 运动而形成的。（母线、导线）
13. 切削用量包括 、 和 。（切削速度、进给量、背吃刀量） 刀具知识
14. 刀具的主偏角是在 平面中测得的。 （A）A 基面 B 切削平面 C 正交平面 D 进给平面
15. 刀具的住偏角是 和 之间的夹角。 （刀具进给正方向、主切削刃）
16. 刀具一般都由 部分和 部分组成。 （切削、夹持）
17. 车刀的结构形式有： 等几种。（整体式、焊接式、机夹重磨式和机夹可转位式）
18. 在车刀设计、制造、刃磨及测量时必须的主要角度有： 。（主偏角、副偏角、刃倾角、前角、后角）
19. 后角主要作用是减少刀具后刀面与工件表面间的 ，并配合前角改变切削刃的 与 。 （摩
