机械装配工艺基础

机械装配工艺标准

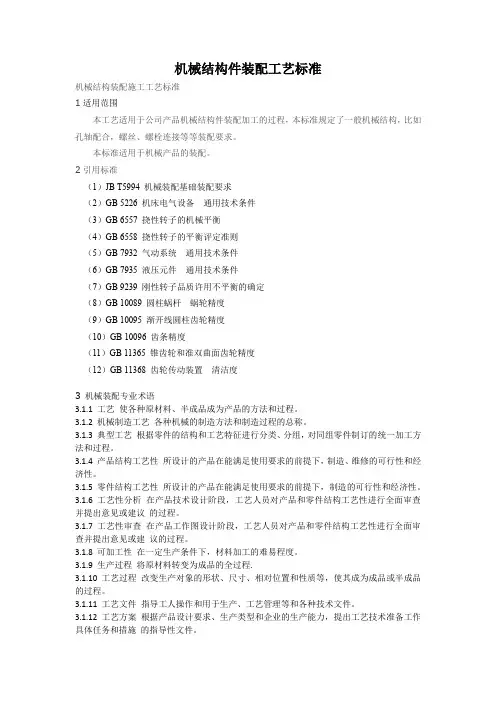

机械结构件装配工艺标准

机械结构装配施工工艺标准

1适用范围

本工艺适用于公司产品机械结构件装配加工的过程，本标准规定了一般机械结构，比如孔轴配合，螺丝、螺栓连接等等装配要求。

本标准适用于机械产品的装配。

2引用标准

（1）JB T5994 机械装配基础装配要求

（2）GB 5226 机床电气设备通用技术条件

（3）GB 6557 挠性转子的机械平衡

（4）GB 6558 挠性转子的平衡评定准则

（5）GB 7932 气动系统通用技术条件

（6）GB 7935 液压元件通用技术条件

（7）GB 9239 刚性转子品质许用不平衡的确定

（8）GB 10089 圆柱蜗杆蜗轮精度

（9）GB 10095 渐开线圆柱齿轮精度

（10）GB 10096 齿条精度

（11）GB 11365 锥齿轮和准双曲面齿轮精度

（12）GB 11368 齿轮传动装置清洁度

3 机械装配专业术语

3.1.1 工艺使各种原材料、半成品成为产品的方法和过程。

3.1.2 机械制造工艺各种机械的制造方法和制造过程的总称。

3.1.3 典型工艺根据零件的结构和工艺特征进行分类、分组，对同组零件制订的统一加工方法和过程。

3.1.4 产品结构工艺性所设计的产品在能满足使用要求的前提下，制造、维修的可行性和经济性。

3.1.5 零件结构工艺性所设计的产品在能满足使用要求的前提下，制造的可行性和经济性。

3.1.6 工艺性分析在产品技术设计阶段，工艺人员对产品和零件结构工艺性进行全面审查并提出意见或建议的过程。

3.1.7 工艺性审查在产品工作图设计阶段，工艺人员对产品和零件结构工艺性进行全面审查并提出意见或建议的过程。

3.1.8 可加工性在一定生产条件下，材料加工的难易程度。

3.1.9 生产过程将原材料转变为成品的全过程.

3.1.10 工艺过程改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品的过程。

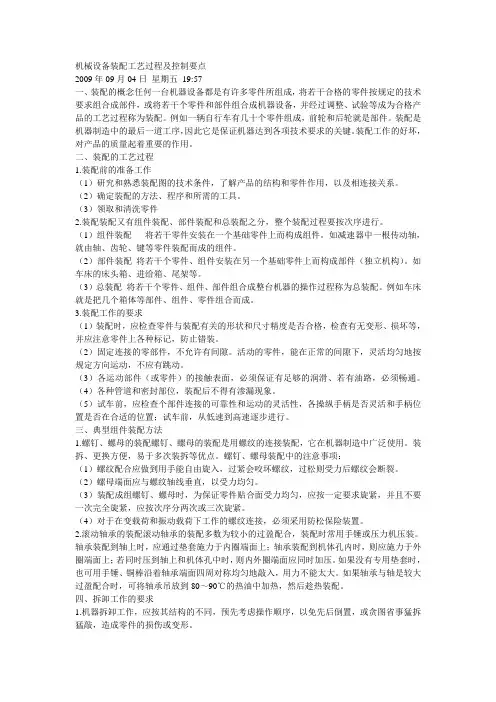

机械设备装配工艺过程及控制要点

2009年09月04日星期五 19:57

一、装配的概念任何一台机器设备都是有许多零件所组成，将若干合格的零件按规定的技术要求组合成部件，或将若干个零件和部件组合成机器设备，并经过调整、试验等成为合格产品的工艺过程称为装配。例如一辆自行车有几十个零件组成，前轮和后轮就是部件。装配是机器制造中的最后一道工序，因此它是保证机器达到各项技术要求的关键。装配工作的好坏，对产品的质量起着重要的作用。

二、装配的工艺过程

1.装配前的准备工作

（1）研究和熟悉装配图的技术条件，了解产品的结构和零件作用，以及相连接关系。

（2）确定装配的方法、程序和所需的工具。

（3）领取和清洗零件

2.装配装配又有组件装配、部件装配和总装配之分，整个装配过程要按次序进行。

（1）组件装配将若干零件安装在一个基础零件上而构成组件。如减速器中一根传动轴，就由轴、齿轮、键等零件装配而成的组件。

（2）部件装配将若干个零件、组件安装在另一个基础零件上而构成部件（独立机构）。如车床的床头箱、进给箱、尾架等。

（3）总装配将若干个零件、组件、部件组合成整台机器的操作过程称为总装配。例如车床就是把几个箱体等部件、组件、零件组合而成。

3.装配工作的要求

（1）装配时，应检查零件与装配有关的形状和尺寸精度是否合格，检查有无变形、损坏等，并应注意零件上各种标记，防止错装。

（2）固定连接的零部件，不允许有间隙。活动的零件，能在正常的间隙下，灵活均匀地按规定方向运动，不应有跳动。

（3）各运动部件（或零件）的接触表面，必须保证有足够的润滑、若有油路，必须畅通。（4）各种管道和密封部位，装配后不得有渗漏现象。

（5）试车前，应检查个部件连接的可靠性和运动的灵活性，各操纵手柄是否灵活和手柄位置是否在合适的位置；试车前，从低速到高速逐步进行。

三、典型组件装配方法

1.螺钉、螺母的装配螺钉、螺母的装配是用螺纹的连接装配，它在机器制造中广泛使用。装拆、更换方便，易于多次装拆等优点。螺钉、螺母装配中的注意事项：

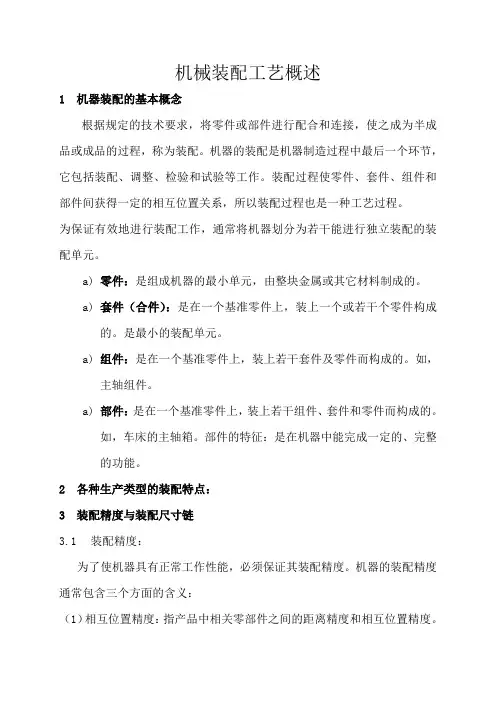

机械装配工艺概述

1 机器装配的基本概念

根据规定的技术要求，将零件或部件进行配合和连接，使之成为半成品或成品的过程，称为装配。机器的装配是机器制造过程中最后一个环节，它包括装配、调整、检验和试验等工作。装配过程使零件、套件、组件和部件间获得一定的相互位置关系，所以装配过程也是一种工艺过程。

为保证有效地进行装配工作，通常将机器划分为若干能进行独立装配的装配单元。

a) 零件：是组成机器的最小单元，由整块金属或其它材料制成的。

a) 套件（合件）：是在一个基准零件上，装上一个或若干个零件构成的。是最小的装配单元。

a) 组件：是在一个基准零件上，装上若干套件及零件而构成的。如，主轴组件。

a) 部件：是在一个基准零件上，装上若干组件、套件和零件而构成的。如，车床的主轴箱。部件的特征：是在机器中能完成一定的、完整的功能。

2 各种生产类型的装配特点：

3 装配精度与装配尺寸链

3.1 装配精度：

为了使机器具有正常工作性能，必须保证其装配精度。机器的装配精度通常包含三个方面的含义：

（1）相互位置精度：指产品中相关零部件之间的距离精度和相互位置精度。

如平行度、垂直度和同轴度等

（2）相对运动精度：指产品中有相对运动的零部件之间在运动方向和相对运动速度上的精度。如传动精度、回转精度等。

（3）相互配合精度：指配合表面间的配合质量和接触质量。

3.2 装配尺寸链

（1）装配尺寸链的定义：在机器的装配关系中，由相关零件的尺寸或相互位置关系所组成的一个封闭的尺寸系统，称为装配尺寸链。

（2）装配尺寸链的分类：

1）直线尺寸链：由长度尺寸组成，且各环尺寸相互平行的装配尺寸链。

2）角度尺寸链：由角度、平行度、垂直度等组成的装配尺寸链。

3）平面尺寸链：由成角度关系布置的长度尺寸构成的装配尺寸链。

（3）装配尺寸链的建立方法：

1）确定装配结构中的封闭环；

2）确定组成环：

从封闭环的的一端出发，按顺序逐步追踪有关零件的有关尺寸，直至封闭环的另一端为止，而形成一个封闭的尺寸系统，即构成一个装配尺寸链。
