船型设计尺度及参数

  • 格式：doc
  • 大小：1.11 MB
  • 文档页数：17

船型设计尺度及参数(总15页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除 附录A 设计船型尺度及其他参数

杂货船、散货船、油船、集装箱船、货物滚装船、汽车滚装船、客货滚装船、散装水泥船、化学品船、液化气（LPG或LNG）船、客船和渡船的设计船型尺度可分别按表表确定。

杂货船设计船型尺度 表

船 舶 吨 级

DWT(t) 设 计 船 型 尺 度(m)

总 长L 型 宽B 型 深H 满载吃水T

1000(1000~1500) 85

2000(1501~2500) 86

3000(2501~4500) 108

5000(4501~7500) 124

10000(7501~11500) 146

15000(11501~16500) 157

20000(16501~22000) 166

30000(22001~35000) 192

40000(35001~55000) 200

注：①DWT系指船舶载重量(t)；

②多用途码头设计船型尺度可按相应吨级的杂货船设计船型尺度选取。

散货船设计船型尺度 表

船 舶 吨 级

DWT(t) 设 计 船 型 尺 度(m)

总 长L 型 宽B 型 深H 满载吃水T

2000(1501~2500) 78

3000(2501~4500) 96

5000(4501~7500) 115

10000(7501~12500) 135

15000(12501~17500) 150

20000(17501~22500) 164

35000(22501~45000) 190

50000(45001~65000) 223

70000(65001~85000) 228

100000(85001~105000) 250

120000(105001~135000) 266

150000(135001~175000) 289

200000(175001~225000) 312 250000(225001~275000) 325

300000(275001~325000) 339

350000 342

注：350000t散货船的船型尺度为实船资料(实船载重吨为364767t)，供参照使用。

油船设计船型尺度 表

船 舶 吨 级

DWT(t) 设 计 船 型 尺 度(m)

总 长L 型 宽B 型 深H 满载吃水T

1000(1000~1500) 70

2000(1501~2500) 86

3000(2501~4500) 97

5000(4501~7500) 125

10000(7501~12500) 141

20000(12501~27500) 164

30000(27501~45000) 185

50000(45001~65000) 229

80000(65001~85000) 243

100000(85001~105000) 246

120000(105001~135000) 265

150000(135001~185000) 274

250000(185001~275000) 333

300000(275001~375000) 334

450000 380

注：450000t油船的船型尺度为实船资料(实船载重吨为441893t)，供参照使用。

集装箱船设计船型尺度 表

船 舶 吨 级

DWT(t) 设 计 船 型 尺 度(m) 载 箱 量

(TEU) 总 长L 型 宽B 型 深H 满载吃水T

1000(1000~2500) 90 ≤200

3000(2501~4500) 106 201~350

5000(4501~7500) 121 351~700

10000(7501~12500) 141 701~1050

20000(12501~27500) 183 1051~1900

30000(27501~45000) 241 1901~3500

50000(45001~65000) 293 3501~5650

70000(65001~5000) 300 5651~6630

100000(85001~115000) 346 6631~9500

120000(115001~135000) 367 9501~11000

150000(135001~175000) 367 11001~15500

200000(175001~200000) 399 15501~18000

注：①DWT系指船舶载重量(t)，TEU系指20英尺国际标准集装箱；

②集装箱码头设计标准以船舶吨级（DWT）对应的设计船型尺度为控制标准，其载箱量为参考值；

③200000吨级集装箱船的吨级范围上限暂为200000t，船型尺度为实船资料（实船载重吨为200000t，载箱量为18000TEU）。

货物滚装船设计船型尺度 表 船 舶 吨 级

DWT(t) 设 计 船 型 尺 度(m)

总 长L 型 宽B 型 深H 满载吃水T

1000(851~1500) 115

2000(1501~2500) 120

3000(2501~4500) 140

5000(4501~7500) 164

10000(7501~12500) 193

15000(12501~17500) 195

20000(17501~27500) 205

30000(27501~45000) 289

50000 269

注：50000t货物滚装船的船型尺度为实船资料(实船载重吨为53498t)，供参照使用。

汽车滚装船设计船型尺度 表

船 舶 吨 级

GT 设 计 船 型 尺 度(m) 载 车 数

(辆) 总 长L 型 宽B 型 深H 满载吃水T

3000(1501~4500) 117 ≤500

5000(4501~7500) 129 501～800

10000(7501~12500) 130 801～1150

20000(12501~27500) 196 1151～3200

30000(27501~45000) 196 3201～5400

50000(45001~65000) 200 5401～6500

70000(65001~85000) 262 －

注：①GT系指船舶总吨，即船舶容积为1总吨；

②载车数按普通轿车计算。

客货滚装船设计船型尺度 表

船 舶 吨 级

GT 设 计 船 型 尺 度(m)

总 长L 型 宽B 型 深H 满载吃水T

1000(1000~1500) 71

2000(1501~2500) 96

3000(2501~4500) 102

5000(4501~7500) 136

10000(7501~12500) 167

20000(12501~27500) 192

30000(27501~45000) 205

50000(45001~65000) 212

70000 224

注：70000GT客货滚装船的船型尺度为实船资料(实船为75027GT)，供参照使用。

散装水泥船设计船型尺度 表

船 舶 吨 级

DWT(t) 设 计 船 型 尺 度(m)

总 长L 型 宽B 型 深H 满载吃水T

3000(2501~4500) 93

5000(4501~7500) 114

10000(7501~12500) 130 20000(12501~27500) 149

化学品船设计船型尺度 表

船 舶 吨 级

DWT(t) 设 计 船 型 尺 度(m)

总 长L 型 宽B 型 深H 满载吃水T

1000(1000~1500) 86

2000(1501~2500) 87

3000(2501~4500) 99

5000(4501~7500) 114

10000(7501~12500) 127

20000(12501~27500) 160

30000(27501~45000) 183

50000(45001~65000) 183

80000(65001~85000) 229

100000 244

注：100000t化学品船的船型尺度为实船资料(实船载重吨为105830t)，供参照使用。

液化气(LPG或LNG)船设计船型尺度 表

船 舶 吨 级

GT 设 计 船 型 尺 度(m) 总 舱 容 量

(m3) 总 长L 型 宽B 型 深H 满载吃水T

1000(1000~1500) 74 ≤1840

2000(1501~2500) 91 1841～2800

3000(2501~4500) 101 2801～5000

5000(4501~7500) 123 5001～9000

10000(7501~12500) 158 9001～15400

20000(12501~27500) 180 15401～38000

30000(27501~45000) 230 38001～79000

50000(45001~65000) 230 79001～84300

80000(65001~85000) 281 84301～140000

100000(85001~125000) 298 140001～155000

150000(125001~175000) 345 155001～262000

注：①GT≤50000的设计船型尺度为液化石油气(LPG)船设计船型尺度，GT＞50000的设计船型尺度为液化天然气(LNG)船设计船型尺度；

②液化气码头设计标准以船舶总吨(GT)对应的设计船型尺度为控制标准，其总舱容量为参考值。

客船设计船型尺度 表

船 舶 吨 级

GT 设 计 船 型 尺 度(m) 载客数

合集下载

船型设计尺度及参数

船型设计尺度及参数

.

-

. 可修编- 附录A 设计船型尺度及其他参数

A.0.1杂货船、散货船、油船、集装箱船、货物滚装船、汽车滚装船、客货滚装船、散装水泥船、化学品船、液化气（LPG或LNG）船、客船和渡船的设计船型尺度可分别按表A.0.1-1～表A.0.1-12确定。

杂货船设计船型尺度表A.0.1-1

船舶吨级

DWT(t) 设计船型尺度(m)

总长L 型宽B 型深H 满载吃水T

1000(1000~1500) 85 12.3 7.0 4.3

2000(1501~2500) 86 13.5 7.0 4.9

3000(2501~4500) 108 16.0 7.8 5.9

5000(4501~7500) 124 18.4 10.3 7.4

10000(7501~11500) 146 22.0 13.1 8.7

15000(11501~16500) 157 23.3 13.6 9.6

20000(16501~22000) 166 25.2 14.1 10.1

30000(22001~35000) 192 27.6 15.5 11.0

40000(35001~55000) 200 32.2 19.0 12.3

注：①DWT系指船舶载重量(t)；

②多用途码头设计船型尺度可按相应吨级的杂货船设计船型尺度选取。

散货船设计船型尺度表A.0.1-2

船舶吨级

DWT(t) 设计船型尺度(m)

总长L 型宽B 型深H 满载吃水T

2000(1501~2500) 78 14.3 6.2 5.0

3000(2501~4500) 96 16.6 7.8 5.8

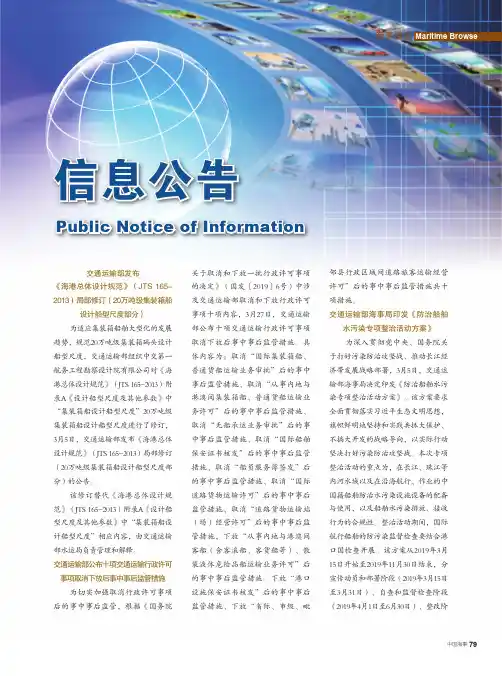

交通运输部发布《海港总体设计规范》(JTS1652013)局部修订(20万吨级集装箱船设计船型尺度部

交通运输部发布《海港总体设计规范》(JTS1652013)局部修订(20万吨级集装箱船设计船型尺度部

交通运输部发布《海港总体设计规范》（JTS 165-2013）局部修订（20万吨级集装箱船设计船型尺度部分）为适应集装箱船舶大型化的发展趋势，规范20万吨级集装箱码头设计船型尺度，交通运输部组织中交第一航务工程勘察设计院有限公司对《海港总体设计规范》（JTS 165-2013）附录A《设计船型尺度及其他参数》中“集装箱船设计船型尺度”20万吨级集装箱船设计船型尺度进行了修订，3月5日，交通运输部发布《海港总体设计规范》（JTS 165-2013）局部修订（20万吨级集装箱船设计船型尺度部分）的公告。该修订替代《海港总体设计规范》（JTS 165-2013）附录A《设计船型尺度及其他参数》中“集装箱船设计船型尺度”相应内容，由交通运输部水运局负责管理和解释。交通运输部公布十项交通运输行政许可事项取消下放后事中事后监管措施为切实加强取消行政许可事项后的事中事后监管，根据《国务院关于取消和下放一批行政许可事项的决定》（国发〔2019〕6号）中涉及交通运输部取消和下放行政许可事项十项内容，3月27日，交通运输部公布十项交通运输行政许可事项取消下放后事中事后监管措施。具体内容为：取消“国际集装箱船、普通货船运输业务审批”后的事中事后监管措施、取消“从事内地与港澳间集装箱船、普通货船运输业务许可”后的事中事后监管措施、取消“无船承运业务审批”后的事中事后监管措施、取消“国际船舶保安证书核发”后的事中事后监管措施、取消“船员服务簿签发”后的事中事后监管措施、取消“国际道路货物运输许可”后的事中事后监管措施、取消“道路货物运输站（场）经营许可”后的事中事后监管措施，下放“从事内地与港澳间客船（含客滚船、客货船等）、散装液体危险品船运输业务许可”后的事中事后监管措施。下放“港口设施保安证书核发”后的事中事后监管措施、下放“省际、市级、毗邻县行政区城间道路旅客运输经营许可”后的事中事后监管措施共十项措施。交通运输部海事局印发《防治船舶水污染专项整治活动方案》为深入贯彻党中央、国务院关于打好污染防治攻坚战、推动长江经济带发展战略部署，3月5日，交通运输部海事局决定印发《防治船舶水污染专项整治活动方案》。该方案要求全面贯彻落实习近平生态文明思想，旗帜鲜明地坚持和实践共抓大保护、不搞大开发的战略导向，以实际行动坚决打好污染防治攻坚战。本次专项整治活动的重点为，在长江、珠江等内河水域以及在沿海航行、作业的中国籍船舶防治水污染设施设备的配备与使用，以及船舶水污染排放、接收行为的合规性。整治活动期间，国际航行船舶的防污染监督检查要结合港口国检查开展。该方案从2019年3月15日开始至2019年11月30日结束，分宣传动员和部署阶段（2019年3月15日至3月31日）、自查和监督检查阶段（2019年4月1日至6月30日）、整改阶79中国海事海事博览Maritime BrowsePublic Notice of Information信息公告

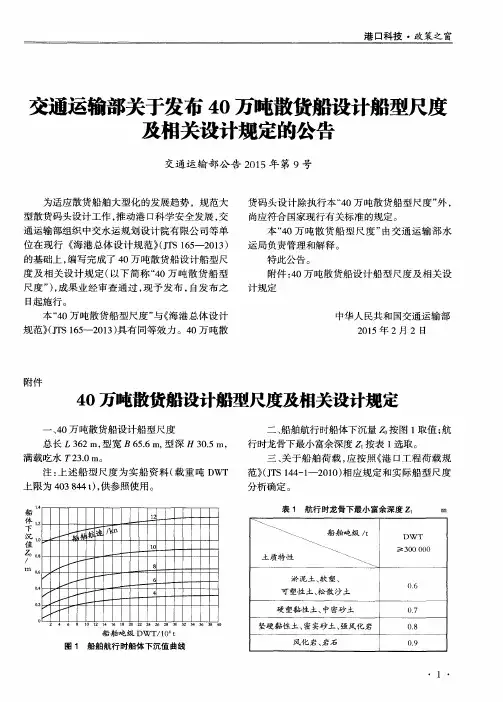

交通运输部关于发布40万吨散货船设计船型尺度及相关设计规定的公告
