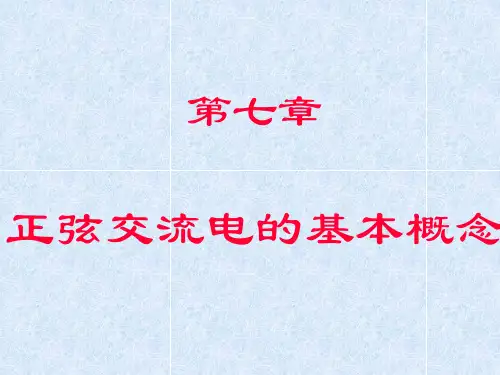

第七章正弦交流电基本概念

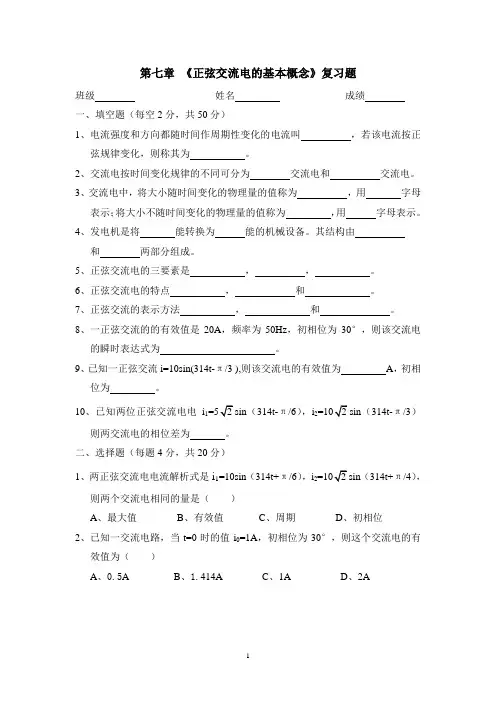

第七章 《正弦交流电的基本概念》复习题

班级 姓名 成绩

一、填空题（每空2分，共50分）

1、电流强度和方向都随时间作周期性变化的电流叫 ，若该电流按正弦规律变化，则称其为 。

2、交流电按时间变化规律的不同可分为 交流电和 交流电。

3、交流电中，将大小随时间变化的物理量的值称为 ，用 字母表示；将大小不随时间变化的物理量的值称为 ，用 字母表示。

4、发电机是将 能转换为 能的机械设备。其结构由

和 两部分组成。

5、正弦交流电的三要素是 ， ， 。

6、正弦交流电的特点 ， 和 。

7、正弦交流的表示方法 ， 和 。

8、一正弦交流的的有效值是20A，频率为50Hz，初相位为30°，则该交流电的瞬时表达式为 。

9、已知一正弦交流i=10sin(314t-π/3 ),则该交流电的有效值为 A，初相位为 。

10、已知两位正弦交流电电i1=52sin（314t-π/6），i2=102sin（314t-π/3）

则两交流电的相位差为 。

二、选择题（每题4分，共20分）

1、两正弦交流电电流解析式是i1=10sin（314t+π/6），i2=102sin（314t+π/4），则两个交流电相同的量是（ ）

A、最大值 B、有效值 C、周期 D、初相位

锡山中专综合基础部《电工基础》 刘凯

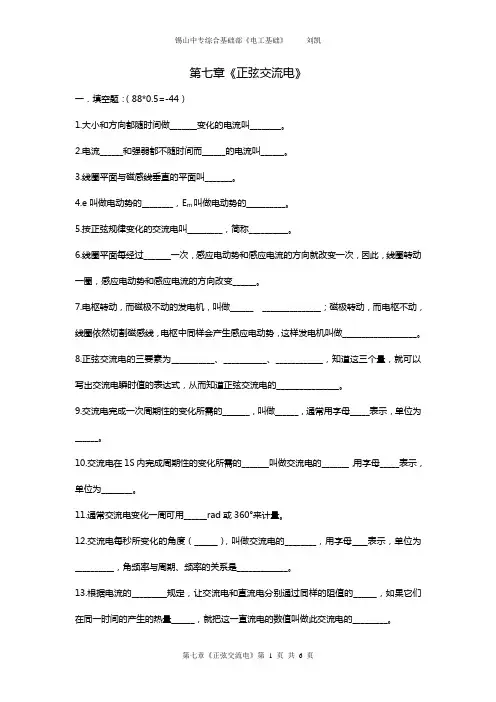

第七章《正弦交流电》第 1 页 共 3 页 第七章《正弦交流电》

一．填空题：（88*0.5=-44）

1.大小和方向都随时间做_______变化的电流叫________。

2.电流______和强弱都不随时间而______的电流叫______。

3.线圈平面与磁感线垂直的平面叫_______。

4.e叫做电动势的________，Em叫做电动势的__________。

5.按正弦规律变化的交流电叫_________，简称__________。

6.线圈平面每经过_______一次，感应电动势和感应电流的方向就改变一次，因此，线圈转动一圈，感应电动势和感应电流的方向改变______。

7.电枢转动，而磁极不动的发电机，叫做______ _______________；磁极转动，而电枢不动，线圈依然切割磁感线，电枢中同样会产生感应电动势，这样发电机叫做___________________。

8.正弦交流电的三要素为___________、___________、____________，知道这三个量，就可以写出交流电瞬时值的表达式，从而知道正弦交流电的________________。

9.交流电完成一次周期性的变化所需的_______，叫做______，通常用字母_____表示，单位为______。

10.交流电在1S内完成周期性的变化所需的_______叫做交流电的_______，用字母_____表示，单位为________。

11.通常交流电变化一周可用______rad或360°来计量。

12.交流电每秒所变化的角度（______），叫做交流电的________，用字母____表示，单位为__________，角频率与周期、频率的关系是_____________。

13.根据电流的_________规定，让交流电和直流电分别通过同样的阻值的______，如果它们在同一时间的产生的热量______，就把这一直流电的数值叫做此交流电的_________。

2-100

课

题 7－1交流电的产生

课型 新课

授课

班级 授课

时数 1

教学

目标 1．掌握交流电的概念及其变化规律。

2．了解交流电的波形图表示法。

教学

重点 交流电的变化规律及波形图表示法。

教学

难点 交流电的波形图表示法。

学情

分析 学生在物理中已接触过交流电的概念。

教学

效果

2-101

新课

教后记

课前复习

1．电流产生磁场。

2．磁场对电流的作用力。

3．电磁感应现象EB l v sin 

第一节 交流电的产生

一、交流电的产生

演示：由图引出交流电的概念。

1．交流电：强度和方向都随时间作周期性变化的电流叫交流电。

2．交流电的变化规律

2-102

中性面：跟磁力线垂直的平面叫中性面。

（1）线圈平面跟中性面重合的时刻开始计时

① 某一瞬间整个线圈中的感应电动势：

e2 B l v sinωt

或者

eEm sinωt

Em2 B l v

式中：e电动势的瞬时值

Em电动势的最大值

由上式知在匀强磁场中匀速转动的线圈里产生的感应电动势是按正弦规律变化的。

② 当线圈平面转到与磁感线平行的位置时，由于ωt2，sinωt1，所以此时的感应电动势最大e2Blv；当线圈平面转到与磁感线垂直时，此时感应电动势最小，e0。

③ 若线圈和电阻组成闭合电路，则电路中就有感应电流。

IReREmsinωtImsinωt

式中：R——整个闭合电路的电阻

Im——电流的最大值

i——电流强度的瞬时值

④ 电压的瞬时值

uIR'ImR' sinωtUm sinωt

式中：R'——某段导线的电阻

Um——电压的最大值

由上可知：感应电动势、感应电流、外电路中一段导线上的电压都按正弦规律变化。

（2）线圈平面跟中性面有一夹角时开始计时

第1章复习练习题

一、填空题：

1、电路的基本组成有 电源 、 负载 、 中间环节 三个部分。

2、20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为 16 Ω。

3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的 电压 源来表示。

4．一个实际的电源可以用 电压源 来表示，也可用 电流源 来表示。

5．电感元件不消耗能量，它是储存 磁场 能量的元件。

6．电容元件不消耗能量，它是储存 电场 能量的元件。

7．通常所说负载的增加是指负载的 功率 增加。

8．电源就是将其它形式的能量转换成 电能 的装置。

9．如果电流的 大小 和 方向 均不随时间变化，就称为直流。

10．负载就是所有用电设备，即是把 电能 转换成其它形式能量的设备。

11．电路就是电流流过的 闭全 路径。

12．把 单位时间 内通过某一导体横截面的电荷量定义为电流强度．．．．（简称电流），用I来表示。

13.戴维南定理可以把任一有源二端网络等效为一个 电压源 。

14．叠加原理只适用于 线性 电路，而不适用于 非线性 电路。

15．某点的电位就是该点到 参考点 的电压。

16．任意意两点间的电压就是 这两点 的电位差。

17．电气设备工作时高于额定电压称为 过载 。

18．电气设备工作时低于额定电压称为 欠载 。

19．电气设备工作时等于额定电压称为 满载 。

20．为防止电源出现短路故障，通常在电路中安装 熔断器 。

21．电源开路时，电源两端的电压就等于电源的 电动势 。

二、选择题

(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论)

1. 在如图所示的电路中，当电阻Ｒ2增加时，电流Ｉ将______。 A

A. 增加 B. 减小 C. 不变

2. 二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。A
