盾构机的工作原理介绍

盾构机的工作原理

1．盾构机的掘进

液压马达驱动刀盘旋转，同时开启盾构机推进油缸，将盾构机向前推进，随着推进油缸的向前推进，刀盘持续旋转，被切削下来的碴土充满泥土仓，此时开动螺旋输送机将切削下来的渣土排送到皮带输送机上，后由皮带输送机运输至渣土车的土箱中，再通过竖井运至地面。

2．掘进中控制排土量与排土速度

当泥土仓和螺旋输送机中的碴土积累到一定数量时，开挖面被切下的渣土经刀槽进入泥土仓的阻力增大，当泥土仓的土压与开挖面的土压力和地下水的水压力相平衡时，开挖面就能保持稳定，开挖面对应的地面部分也不致坍坍或隆起，这时只要保持从螺旋输送机和泥土仓中输送出去的渣土量与切削下来的流人泥土仓中的渣土量相平衡时，开挖工作就能顺利进行。

3.管片拼装

盾构机掘进一环的距离后，拼装机操作手操作拼装机拼装单层衬砌管片，使隧道—次成型。

盾构机的组成及各组成部分在施工中的作用：

盾构机的最大直径为6.28m，总长65m，其中盾体长8.5m，后配套设备长56.5m，总重量约406t，总配置功率1577kW，最大掘进扭矩5300kN?m，最大推进力为36400kN，最陕掘进速度可达8cm／min。盾构机主要由9大部分组成，他们分别是盾体、刀盘驱动、双室气闸、管片拼装机、排土机构、后配套装置、电气系统和辅助设备。

1.盾体

盾体主要包括前盾、中盾和尾盾三部分，这三部分都是管状简体，其外径是6．25m。 前盾和与之焊在一起的承压隔板用来支撑刀盘驱动，同时使泥土仓与后面的工作空间相隔离，推力油缸的压力可通过承压隔板作用到开挖面上，以起到支撑和稳定开挖面的作用。承压隔板上在不同高度处安装有五个土压传感器，可以用来探测泥土仓中不同高度的土压力。 前盾的后边是中盾，中盾和前盾通过法兰以螺栓连接，中盾内侧的周边位置装有30个推进油缸，推进油缸杆上安有塑料撑靴，撑靴顶推在后面已安装好的管片上，通过控制油缸杆向后伸出可以提供给盾构机向前的掘进力，这30个千斤顶按上下左右被分成A、B、c、D四组，掘进过程中，在操作室中可单独控制每一组油缸的压力，这样盾构机就可以实现左转、右转、抬头、低头或直行，从而可以使掘进中盾构机的轴线尽量拟合隧道设计轴线。 中盾的后边是尾盾，尾盾通过14个被动跟随的铰接油缸和中盾相连。这种铰接连接可以使盾构机易于转向。

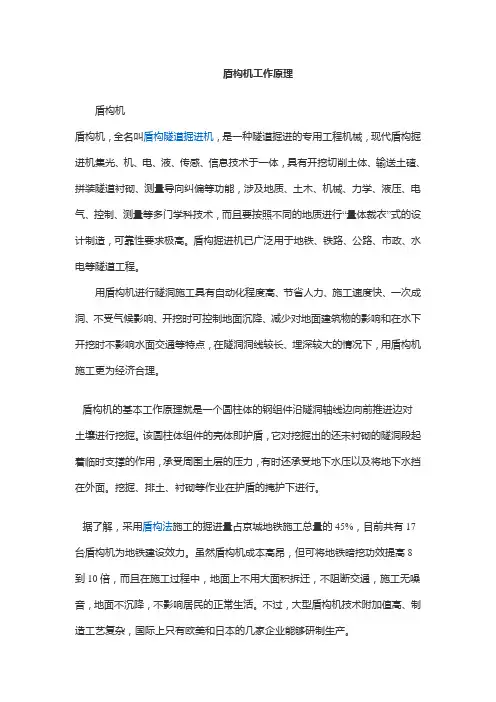

盾构机工作原理

盾构机

盾构机，全名叫盾构隧道掘进机，是一种隧道掘进的专用工程机械，现代盾构掘进机集光、机、电、液、传感、信息技术于一体，具有开挖切削土体、输送土碴、拼装隧道衬砌、测量导向纠偏等功能，涉及地质、土木、机械、力学、液压、电气、控制、测量等多门学科技术，而且要按照不同的地质进行“量体裁衣”式的设计制造，可靠性要求极高。盾构掘进机已广泛用于地铁、铁路、公路、市政、水电等隧道工程。

用盾构机进行隧洞施工具有自动化程度高、节省人力、施工速度快、一次成洞、不受气候影响、开挖时可控制地面沉降、减少对地面建筑物的影响和在水下开挖时不影响水面交通等特点，在隧洞洞线较长、埋深较大的情况下，用盾构机施工更为经济合理。

盾构机的基本工作原理就是一个圆柱体的钢组件沿隧洞轴线边向前推进边对土壤进行挖掘。该圆柱体组件的壳体即护盾，它对挖掘出的还未衬砌的隧洞段起着临时支撑的作用，承受周围土层的压力，有时还承受地下水压以及将地下水挡在外面。挖掘、排土、衬砌等作业在护盾的掩护下进行。

据了解，采用盾构法施工的掘进量占京城地铁施工总量的45%，目前共有17台盾构机为地铁建设效力。虽然盾构机成本高昂，但可将地铁暗挖功效提高8到10倍，而且在施工过程中，地面上不用大面积拆迁，不阻断交通，施工无噪音，地面不沉降，不影响居民的正常生活。不过，大型盾构机技术附加值高、制造工艺复杂，国际上只有欧美和日本的几家企业能够研制生产。

盾构机问世至今已有近180年的历史，其始于英国，发展于日本、德国。近30年来，通过对土压平衡式、泥水式盾构机中的关键技术，如盾构机的有效密封，确保开挖面的稳定、控制地表隆起及塌陷在规定范围之内，刀具的使用寿命以及在密封条件下的刀具更换，对一些恶劣地质如高水压条件的处理技术等方面的探索和研究解决，使盾构机有了很快的发展。盾构机尤其是土压平衡式和泥水式盾构机在日本由于经济的快速发展及实际工程的需要发展很快。德国的盾构机技术也有独到之处，尤其是在地下施工过程中，保证密封的前提以及高达0.3MPa气压的情况下更换刀盘上的刀具，从而提高盾构机的一次掘进长度。德国还开发了在密封条件下，从大直径刀盘内侧常压空间内更换被磨损的刀具。

1．1盾构机的掘进

液压马达驱动刀盘旋转，同时开启盾构机推进油缸，将盾构机向前推进，随着推进油缸的向前推进，刀盘持续旋转，被切削下来的碴土充满泥土仓，此时开动螺旋输送机将切削下来的渣土排送到皮带输送机上，后由皮带输送机运输至渣土车的土箱中，再通过竖井运至地面。

1．2掘进中控制排土量与排土速度

当泥土仓和螺旋输送机中的碴土积累到一定数量时，开挖面被切下的渣土经刀槽进入泥土仓的阻力增大，当泥土仓的土压与开挖面的土压力和地下水的水压力相平衡时，开挖面就能保持稳定，开挖面对应的地面部分也不致坍坍或隆起，这时只要保持从螺旋输送机和泥土仓中输送出去的渣土量与切削下来的流人泥土仓中的渣土量相平衡时，开挖工作就能顺利进行。

1．3管片拼装

盾构机掘进一环的距离后，拼装机操作手操作拼装机拼装单层衬砌管片，使隧道—次成型。

2 盾构机的组成及各组成部分在施工中的作用

盾构机的最大直径为6．28m，总长65m，其中盾体长8．5m，后配套设备长56．5m，总重量约406t，总配置功率1 577kW，最大掘进扭矩5 300kN·m，最大推进力为36400kN，最陕掘进速度可达8cm／min。盾构机主要由9大部分组成，他们分别是盾休、刀盘驱动、双室气闸、管片拼装机、排土机构、后配套装置、电气系统和辅助设备。

盾体

盾体主要包括前盾、中盾和尾盾三部分，这三部分都是管状简体，其外径是6．25m。

前盾和与之焊在一起的承压隔板用来支撑刀盘驱动，同时使泥土仓与后面的工作空间相隔离，推力油缸的压力可通过承压隔板作用到开挖面上，以起到支撑和稳定开挖面的作用。承压隔板上在不同高度处安装有五个土压传感器，可以用来探测泥土仓中不同高度的土压力。

前盾的后边是中盾，中盾和前盾通过法兰以螺栓连接，中盾内侧的周边位置装有30个推进油缸，推进油缸杆上安有塑料撑靴，撑靴顶推在后面已安装好的管片上，通过控制油缸杆向后伸出可以提供给盾构机向前的掘进力，这30个千斤顶按上下左右被分成A、B、c、D四组，掘进过程中，在操作室中可单独控制每一组油缸的压力，这样盾构机就可以实现左转、右转、抬头、低头或直行，从而可以使掘进中盾构机的轴线尽量拟合隧道设计轴线。

龙源期刊网

土压平衡式盾构机的组成及工作原理

作者：韩兴超

来源：《科技资讯》2012年第07期

摘要：本文详细论述了各系统基本控制原理和系统之间的联系。盾构中PLC起了很关键性的作用，每个电机的启动，各个控制柜内PLC模块的通讯和每个放大板的正常工作，都离不开PLC。挖掘切削功能的刀盘是整台盾构的主体，刀盘决定了盾构机掘进的快慢。螺旋输送机决定了盾构机的排渣能力。管片安装机性能决定了安装能力。推进系统是要给刀盘一个推进力，是直接影响掘进速度的一个因素，油脂系统的作用是润滑主轴承，盾尾密封，轴承密封。每个系统都是相互联系的。

关键词：土压平衡PLC放大板 掘进速度

中图分类号：TU66文献标志码：A 文章编号：1672-3791(2012)03(a)-0000-01

随着科学技术日新月异的发展，新事物不断涌现，盾构机的出现虽然有一定时间，但是，盾构机集成了很多现代科技。大型PLC,各种性能优良的液压泵，各种先进的控制理念都体现在了盾构机上。我们要去学习和了解它，从而去创新和改造它。

现代盾构掘进机集光、机、电、液、传感、信息技术于一体，具有开挖切削土体、输送土碴、拼装隧道衬砌、测量导向纠偏等功能。

盾构机挖掘主要靠刀盘切削来完成，不同地质刀盘通常配备有不同数量的切刀或滚刀。为了确保切刀的耐久性，要选择与土质相适应的切刀形状。刀刃材料通常是以钨碳化合物为主烧结超硬合金。切刀要合理排列以达到能切削整个掌子面的目的。地层为岩石或地层中存在大块卵石情况下，安装滚刀是必不可少的，盾构机掘进时刀盘旋转的同时启动推进千斤顶将刀盘压紧岩层，刀盘上的滚刀一边滚动一边破岩，刀盘旋转推力使得滚刀不断滚动前进，从而对整个掌子面的岩石开挖。刀盘上有仿形刀装置，此装置为液压缸驱动，由切削刀，液压油缸构成，在必要时（如纠偏，转弯）进行盾体外周超挖或余掘。主驱动系统有两个变量柱塞泵（分别有两个315KW电机，电机分别由两个软启动器驱动），8个液压马达（用来驱动刀盘），补油泵（75KW电机驱动），控制泵，恒功率阀块，HBW油脂系统，轴承润滑系统，冷却水系统组成。1.启动控制泵，缓慢调节控制泵的切断阀（顺时针增大压力），泵输出压力逐步升高，控制泵的安全压力设定为8.0Mpa。2.启动补油泵，再缓慢调节溢流阀，溢流阀压力升至2.0Mpa。锁紧补油泵旁路溢流阀和换油流量调节溢流阀锁紧螺母；3.启动冷却水泵（主驱动有8个液压马达，每个液压马达带一个减速器，用来冷却减速器，）。4.启动润滑油脂系统，HBW系统，齿轮油系统）4.硬件上强制给PLC一个启动信号(不需要启主驱泵)。选择刀盘旋转方向（即主泵上三位四通换向阀得电情况两个泵需一致），观察两个主泵斜盘变化，变化正常后再按正常程序启动主泵。5.调节主驱动恒功率控制模块比例溢流阀(该比例溢流阀是一个型号为VT3000力士乐放大板，放大板使能端接了一个中间继电器常开触点，刀盘启动条件满足龙源期刊网
