热回收机组工作原理

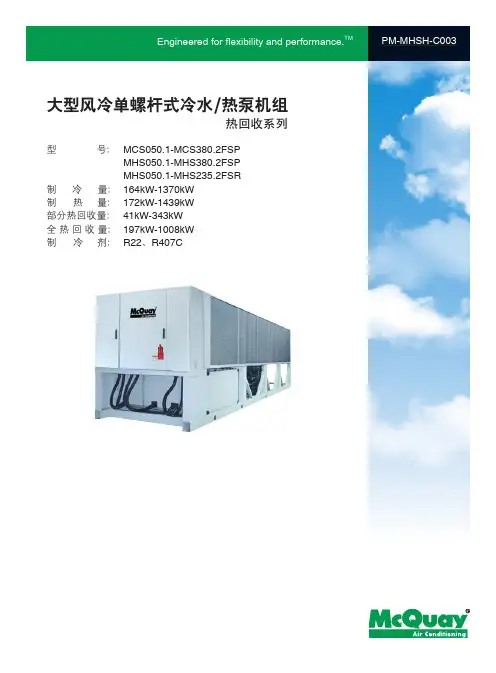

Engineered for flexibility and performance.TM型 号： MCS050.1-MCS380.2FSP MHS050.1-MHS380.2FSP MHS050.1-MHS235.2FSR制 冷 量： 164kW-1370kW制 热 量： 172kW-1439kW部分热回收量： 41kW-343kW全 热 回 收 量： 197kW-1008kW制 冷 剂： R22、R407C大型风冷单螺杆式冷水/热泵机组PM-MHSH-C003热回收系列大型风冷单螺杆式热回收机组

2大型风冷单螺杆式热回收机组

3概述 风冷式冷热水机组是以空气作为冷(热)源，以水作为传热介质的中央空调机组。传统的风冷热泵机组在制冷时将大量冷凝热作为废热排放到大气中，造成较大的能源浪费，并且存在对周围环境的热污染。从节能角度来看，建筑物本身需要大量的生活热水供应，如果能将冷凝热全部或部分回收来加热生活热水，不但可以减少冷凝热对环境的污染，而且还可以节省能源。热回收机组就是利用换热器来实现这一功能。由于风冷热回收机组冷凝温度高，可以得到较高温度的回收水温，可广泛应用于：医院、酒店、宾馆、工厂、洗浴中心、会所等。作为世界上最早设计和生产大型风冷热泵机组的专业空调公司，麦克维尔一直致力于技术的改进和创新，创造了风冷热泵机组技术发展史上的诸多第一。MHS便是针对中国市场需求，推出的新型风冷热泵机组。麦克维尔将领先全球的单螺杆压缩机技术应用于风冷热泵机组，并融合先进的控制技术，采用高效制冷剂，使之成为世界上同类产品中最高效、最节能、运行最安静的环保型空调机组之一。同时，麦克维尔建有大型1600kW全性能试验室，确保每台机组的质量和性能。机型说明机组特点MHS 235. 2 F SP 2 - F AA产品具体描述电源特性：F 为380V/3~/50Hz制冷剂类型2： R224: R407CSP：标准机型部分热回收 SR：标准机型全热回收 压缩机系列压缩机数量 2 : 2台235：制冷量代号MHS：麦克维尔单螺杆热泵机组MCS：麦克维尔单螺杆冷水机组低噪声、低振动麦克维尔热回收机组采用整体式机组设计，结构紧凑，机座均衡负担压缩机、风侧换热器、干式壳管式水侧换热器、板式热回收侧换热器、油分离器及连接管的重量，出厂外配弹簧减振器，消除振动和噪声。专利新型单螺杆压缩机， 运动部件少， 载荷平衡， 振动小 ；风侧换热器风扇采用翼状镰形高效螺旋式风机，直接驱动， 噪声小； MCS/MHS100.1F~MCS/MHS380.2F机组标准配置压缩机隔声箱， 有效降低压缩机运行噪声。防腐防锈、适应性强麦克维尔热回收机组外壳采用优质钢板并经静电粉末防腐喷涂，有效防止锈蚀，可适应各种室外恶劣条件；机组能适应宽广的气温范围。机组直接与大气进行热交换，没有环境污染，满足环保要求。安装方便、操作简单麦克维尔热回收机组只需要用户通电供水便可运行使用。不需要重建机房或购置冷却塔等其它辅助设备。电气与主机一体化设计，用户无需再设置专门的配电柜，省去了复杂的配电工程；智能控制系统，自动监测和控制机组的运行状况，异常情况可显示故障原因，方便机组维护。无级调节、高效节能麦克维尔热回收机组采用麦克维尔专利的最新型F系列单螺杆压缩机，能效比高。多制冷回路设计，每台机组配置1~2台压缩机，每台压缩机配置一路独立制冷系统，且互为备用。机组制冷能力可通过微处理器的控制实现从12.5%〜100%范围内无级调节。由于空调机组实际上大部分时间是在部分负荷工况下运行，这就使得机组运行的能耗大大降低。运行可靠麦克维尔热回收机组配备了最先进的电子膨胀阀，可以精确控制制冷剂流量，使机组适应多种工况条件和实现多种控制功能。冷冻水出水温度控制精确至0.2℃，另外系统各种感应器可将各信号数据准确传递到控制器，以便控制器及时保护机组部件，使得机组运行更加可靠。三级密码保护，防止非专业人员误操作，确保机组安全运行。压缩机逐台启动，起动电流小，减小对电网的冲击。多重保护功能确保机组安全运行。用途广泛麦克维尔热回收机组可实现制冷、供暖、生活热水一机三用。热回收机组利用制冷循环中制冷工质冷凝热制备热水。在开空调的季节，或使用制冷设备的同时，机组制备的热水可满足客房洗浴、厨房洗涤和工艺用热水等需求。智能控制麦克维尔热回收机组智能一体化控制系统，包含人机操作界面，机组控制管理，联网与通讯，故障保护与报警等。随时提供冷水、热水。安全与自动化并驾齐驱。产品已取得全国工业产品生产许可证测试中心通过中国合格评定国家认可委员会认可检测CNAS L0778ISO14001:2004环境管理体系认证ISO9001:2008质量管理体系认证ညޘ኏భ大型风冷单螺杆式热回收机组

中图分类号：ＴＵ８３文献标识码：Ｂ文章编号：１００６－８４４９（２００８）０１－００５６－０３０引言随着社会经济发展，越来越多的风冷热泵机组被客户采用。夏季，风冷热泵机组在运行的同时，会通过风侧热交换器向环境中散发出大量的冷凝热，冷凝热的排放不但使城市气温不断升高，而且在城市中心形成“热岛”效应。冷凝热的排放已经被环保人士广泛关注。如果把这部分能量回收回来加以利用，不但可以节约能源、减少二氧化碳排放，而且可以保护环境。从这个思路出发，麦克维尔开发了风冷螺杆式热泵全热回收机组。这种机组可在夏季运行时全部回收空调产生的冷凝热，在过渡季节可运行热泵热水器模式产生热水，在冬季则可运行热泵模式或热泵热水器模式。本文探讨了这几种模式实现方式及试验结果。１热泵全热回收机组实现方式在原机组上增加热回收换热器，热回收换热器同空调水侧热交换器采取并联方式。当夏季运行时，通过热回收换热器、水侧热交换器、风侧热交换器三者之间通过控制实现相互切换，可实现制冷加上热回收、热泵热水器、制冷三种模式。当过渡季节运行时，通过风侧热交换器和热回收侧换热器实现热泵热水器运行模式。当冬季运行时，通过风侧热交换器和空调水侧热交换器实现空调制热模式，通过热回收侧换热器和风侧热交换器实现热泵热水器模式，这种模式可通过设定分时启动。２热回收机组原理４种运行模式如下：（１）制冷模式。制冷剂通过电磁阀３、四通换向阀４、风侧热交换器５，经过单向阀７、过滤器１３、电子膨胀阀１０、电磁阀１１、单向阀１２、水侧热交换器６及四通换向阀４，最后流回压缩机１，完成整个制冷循环。这风冷螺杆热泵全热回收机组分析段理华，周玲（深圳麦克维尔空调有限公司，广东深圳５１８１１１）摘要：对热泵全热回收空调机组系统原理进行了介绍；对风冷热回收机组试验结果作了分析，可供该类型机组设计及应用参考。关键词：风冷螺杆；热泵；全热回收；设计；试验

图１热泵全热回收机组原理１－压缩机２，３，９，１１－电磁阀４－四通阀５－风侧热交换器６－热回收换热器７，８，１２，１４，１７，１８－单向阀１０－电子膨胀阀１３－过滤器１５－储液器１６－水侧热交换器表１电磁阀、四通阀开关情况汇总开序号１２３４○关●模式制冷制冷＋热回收热泵热水器制热２●○○●３○●●○９●●○○１１○○●●四通阀不带电不带电带电带电电磁阀出水口进水口３２１４５６７８９１０１１１２１３１４１５１６１７１８出水口进水口

热回收机组工作原理

热回收机组是一种能够将废热转化为可再利用能源的设备。它的工作原理是基于热能的传递与转化，通过捕捉和利用废热来提高能源利用效率，减少能源浪费。下面将详细介绍热回收机组的工作原理。

热回收机组通过热交换器实现能量的转移。热交换器是热回收机组的核心组件，它可以实现不同介质之间的热量传递。在热回收机组中，热交换器通常由两个独立的通道组成，分别为烟气通道和工质通道。烟气通道负责传递废热，而工质通道则负责接受废热并转化为可再利用的能源。

热回收机组通过热泵技术实现能源的转化。热泵是一种能够将低温热能转化为高温热能的设备。在热回收机组中，热泵通过工作介质的循环流动实现废热的回收。当废热通过热交换器传递给工质时，工质会吸收废热并升温。然后，工质经过压缩过程，温度进一步升高。最后，高温工质通过热交换器将热量传递给需要加热的介质，同时自身温度降低，形成低温工质重新进入循环。

热回收机组还可以通过储能技术提高能源利用效率。储能技术是指将能量储存起来，以便在需要时释放出来供应能源。在热回收机组中，储能可以用于在低负荷期间存储废热能量，并在高负荷期间释放废热能量。通过合理的能量调度和储能系统的运作，热回收机组可以实现能量的平衡和稳定供应。

热回收机组的工作原理可以总结为以下几个步骤：废热的捕捉与回收、热交换与能量转移、热泵工作与能量转化以及储能与能量调度。这些步骤相互协作，共同实现了废热的利用和能源的再生利用。

通过热回收机组的工作，可以显著提高能源利用效率，减少能源浪费。热回收机组广泛应用于工业生产、能源供应和环境保护等领域。它不仅能够降低能源成本，提高经济效益，还可以减少环境污染，促进可持续发展。因此，热回收机组在现代工业社会中具有重要的意义和应用前景。

热回收机组是一种能够将废热转化为可再利用能源的设备。它的工作原理是通过热交换、热泵和储能技术实现废热的捕捉、能量的转化和供应的平衡。热回收机组在能源利用和环境保护方面具有重要的作用和潜力。相信随着科学技术的不断进步和应用推广，热回收机组将在未来发挥更大的作用，为人类创造更加清洁高效的能源环境。

中温热回收冷水机组原理

中温热回收冷水机组是一种能够回收中温余热并将其转化为冷水的设备。其原理主要包括以下几个方面：

1. 中温余热回收原理，中温余热回收是通过换热器将工业生产过程中产生的中温余热传递给回收系统。这些中温余热可以来自于炉窑、烟气、热水等工业生产过程中的废热，通过换热器的传热作用，将中温余热传递给冷水机组。

2. 制冷循环原理，冷水机组通过制冷剂的循环流动来实现制冷的目的。一般采用蒸发器、压缩机、冷凝器和节流阀等组件，通过制冷剂在这些组件中的相态变化，实现对冷水的制冷作用。

3. 中温余热利用制冷原理，中温余热通过换热器传递给冷水机组中的蒸发器，使得蒸发器内的制冷剂蒸发吸收热量，从而使得冷水机组内的冷水得到制冷。

4. 冷凝与循环，制冷剂在蒸发器中吸收热量后变成低温低压蒸汽，然后被压缩机压缩成高温高压蒸汽，再通过冷凝器散发热量变成高温高压液体，最后通过节流阀减压成低温低压液体重新进入蒸发器，完成整个制冷循环。

总的来说，中温热回收冷水机组的原理是利用换热器传递中温余热给冷水机组中的蒸发器，通过制冷剂的循环流动和相态变化实现对冷水的制冷作用，从而达到能源回收和冷水制冷的目的。这种技术在工业生产中可以有效地提高能源利用效率，减少能源消耗和环境污染。
