转轮式热回收器的工作原理

热回收转轮

操作和维护手册中文

DTR-VS-ver.5.0 (09.2017)本驱动单元符合以下波兰标准

IEC/EN 60439-1 +AC Low voltage switchgears and controllers

VTS 保留非预先通知而修改的权利中文

中文

1目录

1. 介绍 .........................................................2

2. 技术数据 .....................................................3

2.1. 驱动单元基本参数 ....................................................................3

2.1.1. 结构 ............................................................................3

2.1.2. 驱动器操作 ......................................................................3

2.2. 技术规范 ...........................................................................4

2.2.1. 结构 ...........................................................................4

2.2.2. 操作参数 .......................................................................4

2.2.3. 元器件的额定参数 ................................................................4

转轮热回收原理

转轮热回收，也称为热轮回收，是一种能够在能源利用过程中提高能效的技术。它利用转轮热交换器将烟气中的热量回收，再利用于预热空气或水等介质，从而实现能源的有效利用和节能减排。

转轮热回收原理的核心是热轮，热轮是一种由多个热传导材料构成的旋转式热交换器。其外形类似于车轮，由多个轮辐组成，每个轮辐上都安装有热传导材料。热轮通过电机驱动以较低的转速旋转，当烟气通过热轮时，烟气中的热量会被传导到热轮上。

转轮热回收的工作过程可以分为两个阶段：吸热阶段和放热阶段。

在吸热阶段，烟气从燃烧设备中产生，并通过热轮的吸热侧流过。烟气中的高温热量会被传导到热轮上，使得热轮温度升高。同时，燃烧设备需要用到的空气或水等介质在热轮的吸热作用下被预热，从而降低了燃料的消耗量。

在放热阶段，热轮上吸收的热量会被传导到热轮的放热侧。这一侧的空气或水等介质会经过热轮的放热作用而升温，提高了其温度。这些预热后的介质可以用于供暖、热水等需求，从而减少了能源的消耗。

整个转轮热回收过程是循环进行的，不断地将烟气中的热量回收并利用。通过转轮的转动，热轮的吸热侧和放热侧不断地进行交替，实现了热量的传递和能量的回收。

转轮热回收技术具有以下优势：

1. 高效节能：通过回收烟气中的热量，减少了能源的浪费，提高了能源的利用效率，从而达到节能的目的。

2. 环保减排：转轮热回收可以有效地减少燃烧设备产生的废气中的有害物质的排放，降低了对环境的污染。

3. 经济可行：虽然转轮热回收技术的设备和运行成本相对较高，但由于其高效节能的特点，可以在较短的时间内实现投资回收，从而带来经济效益。

4. 适用性广泛：转轮热回收技术可以应用于各种燃烧设备，例如锅炉、热风炉、干燥设备等，适用范围较广。

虽然转轮热回收技术在能源利用中有着广泛的应用前景，但也存在一些局限性。例如，热轮的材料选择和设计需要考虑到高温、腐蚀等因素，增加了设备的复杂度和成本；同时，烟气中的颗粒物等污染物会对热轮的传热效果产生影响，需要定期清洗和维护。

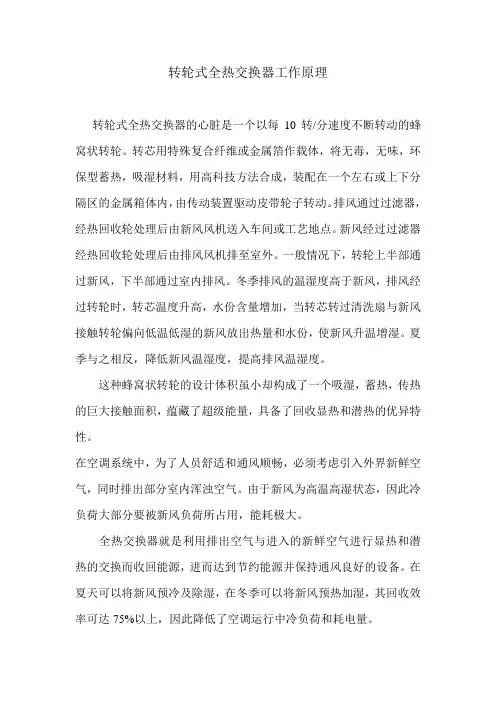

转轮式全热交换器工作原理

转轮式全热交换器的心脏是一个以每10转/分速度不断转动的蜂窝状转轮。转芯用特殊复合纤维或金属箔作载体，将无毒，无味，环保型蓄热，吸湿材料，用高科技方法合成，装配在一个左右或上下分隔区的金属箱体内，由传动装置驱动皮带轮子转动。排风通过过滤器，经热回收轮处理后由新风风机送入车间或工艺地点。新风经过过滤器经热回收轮处理后由排风风机排至室外。一般情况下，转轮上半部通过新风，下半部通过室内排风。冬季排风的温湿度高于新风，排风经过转轮时，转芯温度升高，水份含量增加，当转芯转过清洗扇与新风接触转轮偏向低温低湿的新风放出热量和水份，使新风升温增湿。夏季与之相反，降低新风温湿度，提高排风温湿度。

这种蜂窝状转轮的设计体积虽小却构成了一个吸湿，蓄热，传热的巨大接触面积，蕴藏了超级能量，具备了回收显热和潜热的优异特性。

在空调系统中，为了人员舒适和通风顺畅，必须考虑引入外界新鲜空气，同时排出部分室内浑浊空气。由于新风为高温高湿状态，因此冷负荷大部分要被新风负荷所占用，能耗极大。

全热交换器就是利用排出空气与进入的新鲜空气进行显热和潜热的交换而收回能源，进而达到节约能源并保持通风良好的设备。在夏天可以将新风预冷及除湿，在冬季可以将新风预热加湿，其回收效率可达75%以上，因此降低了空调运行中冷负荷和耗电量。

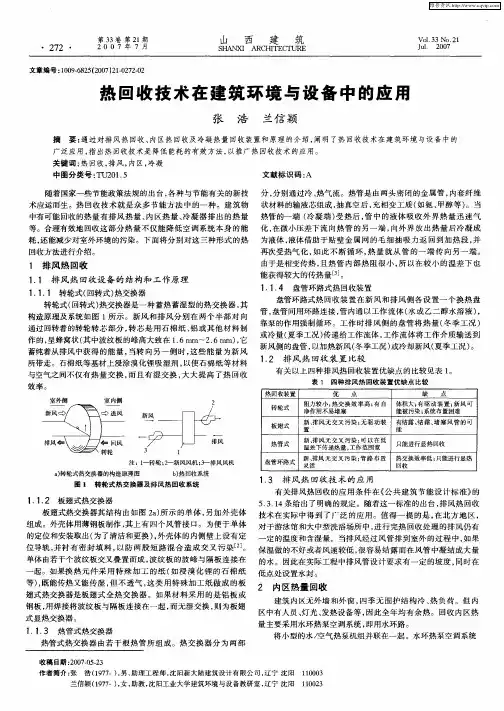

第３３卷第２１期　・２７２・　２　０　０　７年７月　山　西　建　筑　ＳＨＡＮＸＩ　ＡＲＣＨＩＴＥ　ｒＵＲＥ　Ｖ０１．３３Ｎｏ．２１　Ｊｕ１．　２００７　

文章编号：１００９—６８２５｛２００７）２１—０２７２—０２　

热回收技术在建筑环境与设备中的应用　

张浩兰信颖　

摘要：通过对排风热回收、内区热回收及冷凝热量回收装置和原理的介绍，阐明了热回收技术在建筑环境与设备中的　

广泛应用，指出热回收技术是降低能耗的有效方法，以推广热回收技术的应用。　

关键词：热回收，排风，内区，冷凝　

中图分类号：ＴＵ２０１．５　文献标识码：Ａ　

随着国家一些节能政策法规的出台，各种与节能有关的新技　术应运而生。热回收技术就是众多节能方法中的一种。建筑物　

中有可能回收的热量有排风热量、内区热量、冷凝器排出的热量　

等。合理有效地回收这部分热量不仅能降低空调系统本身的能　

耗，还能减少对室外环境的污染。下面将分别对这三种形式的热　

回收方法进行介绍。　

１排风热回收　

１．１排风热回收设备的结构和工作原理　

１．１．１转轮式（回转式）热交换器　转轮式（回转式）热交换器是一种蓄热蓄湿型的热交换器，其　

构造原理及系统如图１所示。新风和排风分别在两个半部对向　

通过回转着的转轮转芯部分，转芯是用石棉纸、铝或其他材料制　

作的，呈蜂窝状（其中波纹板的峰高大致在１．６ｍｍ－－２．６ｍｒｎ），它　

蓄纯着从排风中获得的能量，当转向另一侧时，这些能量为新风　所带走。石棉纸等基材上浸涂溴化锂吸湿剂，以使石棉纸等材料　

与空气之间不仅有热量交换，而且有湿交换，大大提高了热回收　

效率。　

室外侧　室内侧　２　

注：１一转轮；２一新风风机；３一排风风机　ａ）转轮式热交换器的构造原理图　ｂ）热回收系统　图１　转轮式热交换器及排风热回收系统　

１．１．２板翅式热交换器　

板翅式热交换器其结构由如图２ａ）所示的单体，另加外壳体　

组成。外壳体用薄钢板制作，其上有四个风管接口。为便于单体　

的定位和安装取出（为了清洁和更换），外壳体的内侧壁上设有定
