柱下独立基础配筋计算(接力“理正工具箱”与“探索者”软件)

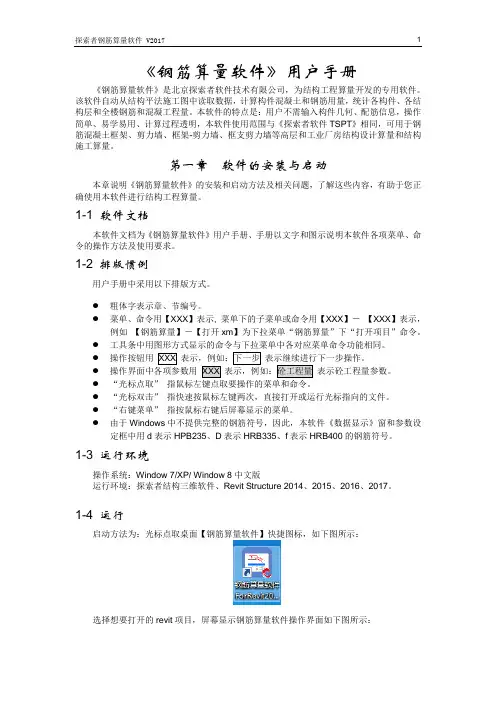

《钢筋算量软件》用户手册《钢筋算量软件》是北京探索者软件技术有限公司，为结构工程算量开发的专用软件。

该软件自动从结构平法施工图中读取数据，计算构件混凝土和钢筋用量，统计各构件、各结构层和全楼钢筋和混凝工程量。

本软件的特点是：用户不需输入构件几何、配筋信息，操作简单、易学易用、计算过程透明，本软件使用范围与《探索者软件TSPT》相同，可用于钢筋混凝土框架、剪力墙、框架-剪力墙、框支剪力墙等高层和工业厂房结构设计算量和结构施工算量。

第一章软件的安装与启动本章说明《钢筋算量软件》的安装和启动方法及相关问题，了解这些内容，有助于您正确使用本软件进行结构工程算量。

1-1 软件文档本软件文档为《钢筋算量软件》用户手册、手册以文字和图示说明本软件各项菜单、命令的操作方法及使用要求。

1-2 排版惯例用户手册中采用以下排版方式。

●粗体字表示章、节编号。

●菜单、命令用【XXX】表示, 菜单下的子菜单或命令用【XXX】－【XXX】表示，例如【钢筋算量】－【打开xm】为下拉菜单“钢筋算量”下“打开项目”命令。

●工具条中用图形方式显示的命令与下拉菜单中各对应菜单命令功能相同。

●操作按钮用XXX 表示，例如：下一步●操作界面中各项参数用XXX 表示，例如：砼工程量表示砼工程量参数。

●“光标点取”●“光标双击”指快速按鼠标左键两次，直接打开或运行光标指向的文件。

●“右键菜单”指按鼠标右键后屏幕显示的菜单。

●由于Windows中不提供完整的钢筋符号，因此，本软件《数据显示》窗和参数设定框中用d表示HPB235、D表示HRB335、f表示HRB400的钢筋符号。

1-3 运行环境操作系统：Window 7/XP/ Window 8中文版运行环境：探索者结构三维软件、Revit Structure 2014、2015、2016、2017。

1-4 运行启动方法为：光标点取桌面【钢筋算量软件】快捷图标，如下图所示：选择想要打开的revit项目，屏幕显示钢筋算量软件操作界面如下图所示：1-5 软件激活单机用户可通过单机授权，在线输入激活码的方式对软件激活。

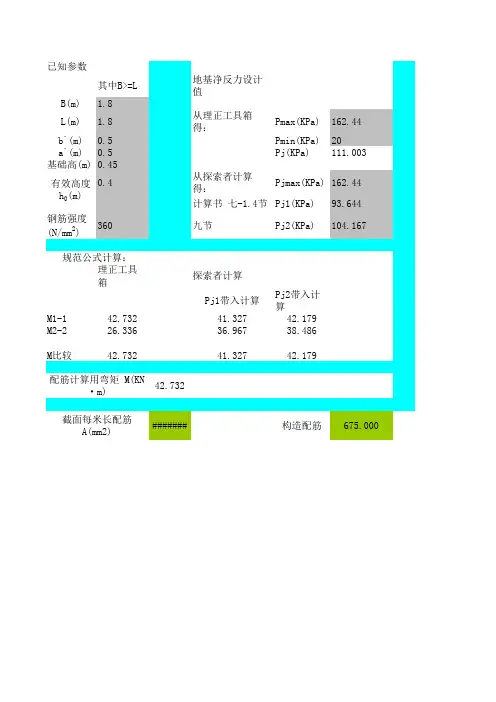

已知参数其中B>=L
地基净反力设计值B(m) 1.8
L(m) 1.8
从理正工具箱得：Pmax(KPa)162.44b`(m)0.5
Pmin(KPa)20a`(m)0.5
Pj(KPa)111.003基础高(m)0.45
0.4
从探索者计算得：Pjmax(KPa)162.44计算书 七-1.4节Pj1(KPa)93.644钢筋强度
(N/mm 2)360九节Pj2(KPa)104.167
理正工具箱
探索者计算Pj1带入计算Pj2带入计算M1-1
42.73241.32742.179M2-2
26.33636.96738.486M比较42.73241.32742.179
有效高度h 0(m)
42.732#######构造配筋675.000配筋计算用弯矩 M(KN ·m)
截面每米长配筋A(mm2)规范公式计算：
说明：
1、此计算用地基净反力由《理正工具箱6.5》和《探索者2010》软件计算 而来，并由用户参照软件计算结果手动输入。

2、编者用《理正工具箱6.5》和《探索者2010》软件计算，发现前者计算 配筋偏大，后者计算配筋偏小。

由于柱下独立基础纵向受力钢筋多由 构造最小配筋率决定，编写此计算主要用于学习交流，由于编者水平 有限，不当之处敬请指正。

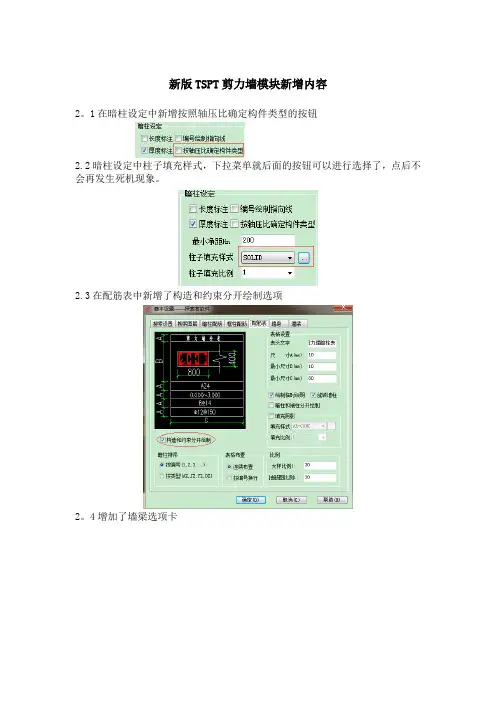

新版TSPT剪力墙模块新增内容2。

1在暗柱设定中新增按照轴压比确定构件类型的按钮2.2暗柱设定中柱子填充样式，下拉菜单就后面的按钮可以进行选择了，点后不会再发生死机现象。

2.3在配筋表中新增了构造和约束分开绘制选项2。

4增加了墙梁选项卡2。

5增加了【工程设置】的工具，可以对整个工程进行系统设置。

2。

6增加【自动画构件】命令，可以在由工程师设置好各参数后，完全由程序实现整个工程中各种构件的一次性绘制。

2.7埋入轴压比后，轴压比颜色会根据构件类型自动区分颜色.轴压比满足规范要求的构造边缘构件要求时，显示为紫色.2。

8增加【手工指定轴压比】的功能,可以对轴压比进行修改。

3 剪力墙暗柱表的快捷生成—-史上最快最方便的暗柱表绘制方式您在绘制剪力墙暗柱表的过程中是否曾遇到1、绘制的暗柱表和图面上不能联动修改，改了表中的，还要再改图面上的，反之亦然。

2、暗柱修改后配筋率、配箍率需要重新进行计算，修改后还要数改后钢筋的根数。

3、如果某个暗柱用软件自动搜索搜错了，我们只能将其删掉重新进行手画，或者自己将暗柱进行拉伸修改，比较麻烦。

4、……遇到这些问题时，我们怎么办？探索者软件tspt模块中【墙柱平法】菜单下的【快捷生成】可以很好的给咱们工程师解决以上所说的问题。

第一个问题。

用【快捷生成】进行绘制的暗柱表可以实现与图面的联动修改，修改任何一方，另一方也会自动修改。

比如尺寸在图面上通过【墙柱特性】修改了，暗柱表中会自动跟着一起联动修改.比如将GBZ1的尺寸由【500】改成【800】,选择是否关联修改选项为【是】,这样本层所有的GBZ1都将进行修改.选择是全部修改选择否重新生成新的暗柱表如果选择是否关联修改为否，则会重新生成一个。

并且自动顺延编号.第二个问题。

使用【快捷生成】绘制的暗柱表，在进行钢筋的修改时,可以自动计算配筋率和配箍率，并且自动调整为修改后的钢筋数量。

生成的暗柱表支持CAD操作命令进行编辑修改，比如钢筋的添加、删除、移动、复制等。

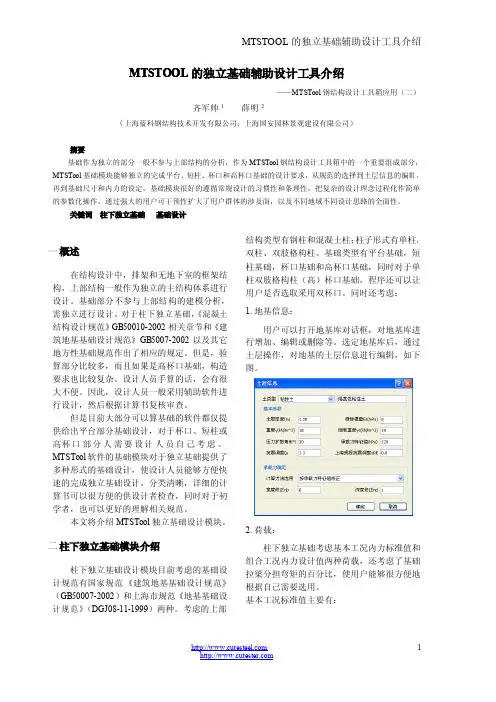

MTSTOOL的独立基础辅助设计工具介绍——MTSTool钢结构设计工具箱应用（二）齐军帅1薛明2（上海蓝科钢结构技术开发有限公司；上海国安园林景观建设有限公司）摘要基础作为独立的部分一般不参与上部结构的分析，作为MTSTool钢结构设计工具箱中的一个重要组成部分，MTSTool基础模块能够独立的完成平台、短柱、杯口和高杯口基础的设计要求，从规范的选择到土层信息的编辑，再到基础尺寸和内力的设定，基础模块很好的遵循常规设计的习惯性和条理性，把复杂的设计理念过程化作简单的参数化操作，通过强大的用户可干预性扩大了用户群体的涉及面，以及不同地域不同设计思路的全面性。

关键词柱下独立基础基础设计一概述在结构设计中，排架和无地下室的框架结构，上部结构一般作为独立的主结构体系进行设计。

基础部分不参与上部结构的建模分析，需独立进行设计。

对于柱下独立基础，《混凝土结构设计规范》GB50010-2002相关章节和《建筑地基基础设计规范》GB5007-2002以及其它地方性基础规范作出了相应的规定。

但是，验算部分比较多，而且如果是高杯口基础，构造要求也比较复杂。

设计人员手算的话，会有很大不便。

因此，设计人员一般采用辅助软件进行设计，然后根据计算书复核审查。

但是目前大部分可以算基础的软件都仅提供给出平台部分基础设计，对于杯口、短柱或高杯口部分人需要设计人员自己考虑。

MTSTool软件的基础模块对于独立基础提供了多种形式的基础设计，使设计人员能够方便快速的完成独立基础设计。

分类清晰，详细的计算书可以很方便的供设计者检查，同时对于初学者，也可以更好的理解相关规范。

本文将介绍MTSTool独立基础设计模块。

二柱下独立基础模块介绍柱下独立基础设计模块目前考虑的基础设计规范有国家规范《建筑地基基础设计规范》（GB50007-2002）和上海市规范《地基基础设计规范》（DGJ08-11-1999）两种。

考虑的上部结构类型有钢柱和混凝土柱；柱子形式有单柱、双柱、双肢格构柱。

探索者TSPT结构后处理跟PKPM数据接口问题详解工程师在使用探索者TSPT画墙柱柱表或者梁平法图时，总是对探索者接PKPM数据存在疑虑，这里我把详细的数据来源及怎样根据计算结果配筋给大家详细解释下。

一、首先看TSPT梁平法下面这个是探索者用tspt梁平法埋入计算标梁生成的梁平法图，我截取其中一根梁，梁号为22号。

通过程序提供的校审，可以看到详细的计算结果和配筋面积。

在PKPM中的SETWE结果分析中，我们可以看到，该梁的结果为：其实我们软件并不是读取的图形文件，而是PKPM计算目录下的WPJ*.OUT文件。

比如第一层，我们就可以打开WPJ1.0UT文件，找到相应的梁号，数据如下：对于下面这种有搭接的梁：pkpm中是两根梁，20和9号，所以要对着两根梁的数据进行查看。

在PKPM中是两根梁：对于箍筋，我们程序表示为：G60—60，而在pkpm的计算结果简图里面为：由于我们读取的是结果输出文件，在文件中也明确给出结果为：【非加密区箍筋面积(1.5H处) Asvm= 60.】我们程序的实际配筋： 8@100/150（2）面积为101/67对于扭筋，T75—6，在文件中也有明确的数据二、对于tspt墙柱平法TSPT墙柱平法中，我们使用【搜索图面】--【埋入计算】可以看到边缘构件的纵筋配筋计算值和按照该抗震等级和设防烈度下按照最小配筋率算出来的构造面积，计算值用白色显示，构造值用绿色显示。

三种情况下的显示效果：计算值不为零且小于构造值，按构造计算值为零，按构造计算值大于构造值，按计算值配筋关于计算结果的来源，同样是读取WPJ*.OUT文件。

例如我生成的是第3层的暗柱，打开wpj3.out 文件，找到相应的墙号。

举例：先看第一种情况，计算面积比构造面积小的情况：PKPM中该构件的编号探索者生成的构件从文件中找到墙编号为1和5的数据，如下：我们探索者显示的计算面积为1208，计算方法是：0+640*2=1208，构造面积：2800，计算方法：max{6 14,0.01Ac}=max{924,0.01*(300*200+200*1100)}=2800。

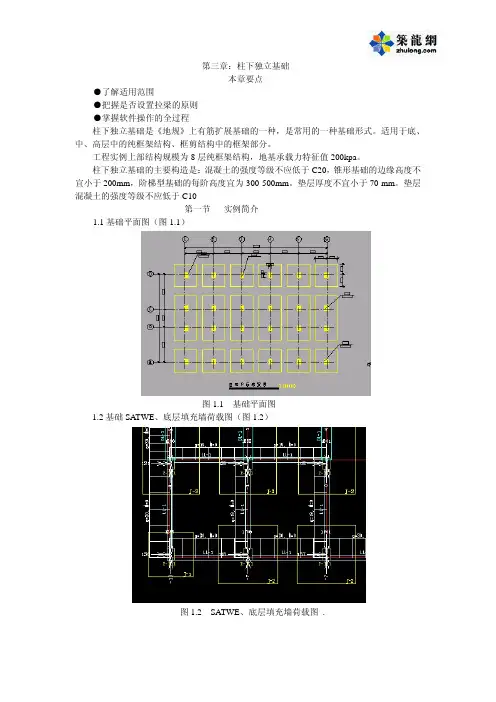

第三章：柱下独立基础本章要点●了解适用范围●把握是否设置拉梁的原则●掌握软件操作的全过程柱下独立基础是《地规》上有筋扩展基础的一种，是常用的一种基础形式。

适用于底、中、高层中的纯框架结构、框剪结构中的框架部分。

工程实例上部结构规模为8层纯框架结构，地基承载力特征值200kpa。

柱下独立基础的主要构造是：混凝土的强度等级不应低于C20，锥形基础的边缘高度不宜小于200mm，阶梯型基础的每阶高度宜为300-500mm。

垫层厚度不宜小于70 mm。

垫层混凝土的强度等级不应低于C10第一节实例简介1.1基础平面图（图1.1）图1.1 基础平面图1.2基础SATWE、底层填充墙荷载图（图1.2）图1.2 SATWE、底层填充墙荷载图 .1.3三维透视图（图1.3）。

图1.3 三维透视图第二节柱下独立基础人机交互输入进入JCCAD主菜单②（图1）。

图1 主界面点击〈基础人机交互输入〉，选〈应用〉，屏幕会显示〈选择基础模型数据〉对话框（图1A），你可据其所示内容，选择要读取的基础数据。

当选〈读取已有的基础布置数据〉时，已有的操作有效，当选〈重新输入基础数据〉时，已有的操作失效。

图1.A 选择基础模型数据对话框同时屏幕右侧显示一级菜单（图2）。

柱下独基需要进入菜单为：地质资料、参数输入、荷载输入、上部构件等。

图2 主菜单2.1点击〈地质数据〉，屏幕显示〈地质数据〉菜单（图2.1）。

图2.1 地质数据菜单2.1.1点击〈打开资料〉，屏幕显示〈打开资料〉对话框（图2.1.1），选择打开。

图2.1.1 打开资料对话框2.1.2点击〈平移对位〉与〈旋转对位〉调整地质资料网格的位置。

最后形成地质资料网格与基础平面网格的对应简图（图2.1.2）图2.1.2 地质资料网格位置其中〈旋转对位〉可以精确用角度来旋转（图2.1.3），每次角度不累加。

图2.13 角度旋转对话框2.2点击〈参数输入〉，屏幕显示〈参数输入〉菜单（图2.2）。

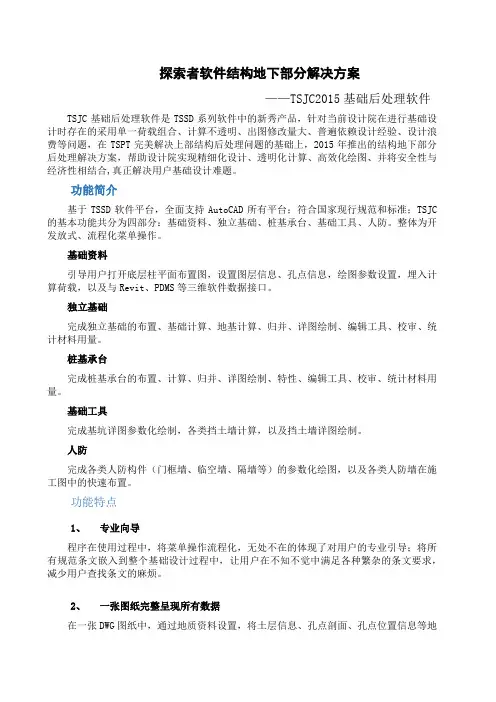

探索者软件结构地下部分解决方案——TSJC2015基础后处理软件TSJC基础后处理软件是TSSD系列软件中的新秀产品，针对当前设计院在进行基础设计时存在的采用单一荷载组合、计算不透明、出图修改量大、普遍依赖设计经验、设计浪费等问题，在TSPT完美解决上部结构后处理问题的基础上，2015年推出的结构地下部分后处理解决方案，帮助设计院实现精细化设计、透明化计算、高效化绘图、并将安全性与经济性相结合,真正解决用户基础设计难题。

功能简介基于TSSD软件平台，全面支持AutoCAD所有平台；符合国家现行规范和标准；TSJC 的基本功能共分为四部分：基础资料、独立基础、桩基承台、基础工具、人防。

整体为开发放式、流程化菜单操作。

基础资料引导用户打开底层柱平面布置图，设置图层信息、孔点信息，绘图参数设置，埋入计算荷载，以及与Revit、PDMS等三维软件数据接口。

独立基础完成独立基础的布置、基础计算、地基计算、归并、详图绘制、编辑工具、校审、统计材料用量。

桩基承台完成桩基承台的布置、计算、归并、详图绘制、特性、编辑工具、校审、统计材料用量。

基础工具完成基坑详图参数化绘制，各类挡土墙计算，以及挡土墙详图绘制。

人防完成各类人防构件（门框墙、临空墙、隔墙等）的参数化绘图，以及各类人防墙在施工图中的快速布置。

功能特点1、专业向导程序在使用过程中，将菜单操作流程化，无处不在的体现了对用户的专业引导；将所有规范条文嵌入到整个基础设计过程中，让用户在不知不觉中满足各种繁杂的条文要求，减少用户查找条文的麻烦。

2、一张图纸完整呈现所有数据在一张DWG图纸中，通过地质资料设置，将土层信息、孔点剖面、孔点位置信息等地质报告相关资料埋入到图纸中，并将柱底荷载信息从计算软件中读取过来埋入到柱底柱子平面布置图中，在加上后续完成的基础平面布置和基础详图绘制，这样就可以在一张图中将所有信息完整呈现。

读取荷载信息埋入到模板图中自动生成基础平面布置图一键自动生成全部基础详图3、基础设计计算透明化探索者基础后处理可以读取计算软件各种荷载组合信息，自动进行包络，取相应计算部位的最不利荷载组合进行设计，给出详细透明的计算书，方便工程师进行核对，提供校审功能，严格对基础的安全性把关。

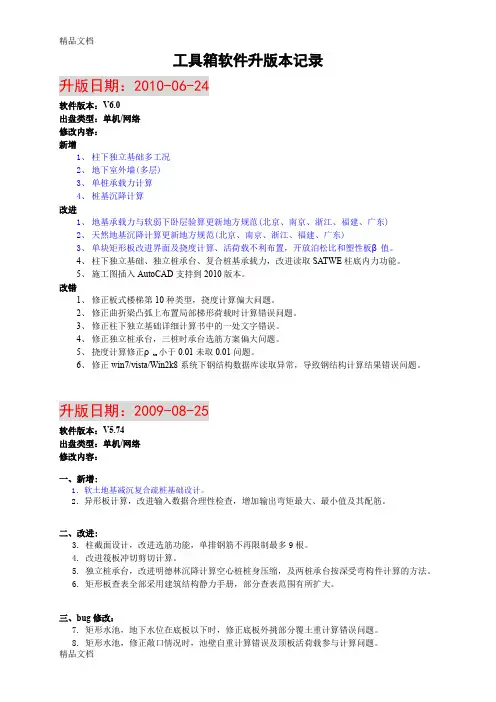

工具箱软件升版本记录升版日期：2010-06-24软件版本：V6.0出盘类型：单机/网络修改内容：新增1、柱下独立基础多工况2、地下室外墙(多层)3、单桩承载力计算4、桩基沉降计算改进1、地基承载力与软弱下卧层验算更新地方规范(北京、南京、浙江、福建、广东)2、天然地基沉降计算更新地方规范(北京、南京、浙江、福建、广东)3、单块矩形板改进界面及挠度计算、活荷载不利布置，开放泊松比和塑性板β值。

4、柱下独立基础、独立桩承台、复合桩基承载力，改进读取SATWE柱底内力功能。

5、施工图插入AutoCAD支持到2010版本。

改错1、修正板式楼梯第10种类型，挠度计算偏大问题。

2、修正曲折梁凸弧上布置局部梯形荷载时计算错误问题。

3、修正柱下独立基础详细计算书中的一处文字错误。

4、修正独立桩承台，三桩时承台选筋方案偏大问题。

5、挠度计算修正ρte小于0.01未取0.01问题。

6、修正win7/vista/Win2k8系统下钢结构数据库读取异常，导致钢结构计算结果错误问题。

升版日期：2009-08-25软件版本：V5.74出盘类型：单机/网络修改内容：一、新增:1．软土地基减沉复合疏桩基础设计。

2．异形板计算，改进输入数据合理性检查，增加输出弯矩最大、最小值及其配筋。

二、改进:3. 柱截面设计，改进选筋功能，单排钢筋不再限制最多9根。

4. 改进筏板冲切剪切计算。

5. 独立桩承台，改进明德林沉降计算空心桩桩身压缩，及两桩承台按深受弯构件计算的方法。

6. 矩形板查表全部采用建筑结构静力手册，部分查表范围有所扩大。

三、bug修改：7. 矩形水池，地下水位在底板以下时，修正底板外挑部分覆土重计算错误问题。

8. 矩形水池，修正敞口情况时，池壁自重计算错误及顶板活荷载参与计算问题。

9. 矩形水池，修正当B>2L时，顶底板弯矩计算错误问题。

10. 单块矩形板，三角形荷载，长边自由时，修正单双向板判断错误问题11. 独立柱基础，修正有时抗冲切验算满足，计算书输出颜色变红问题。

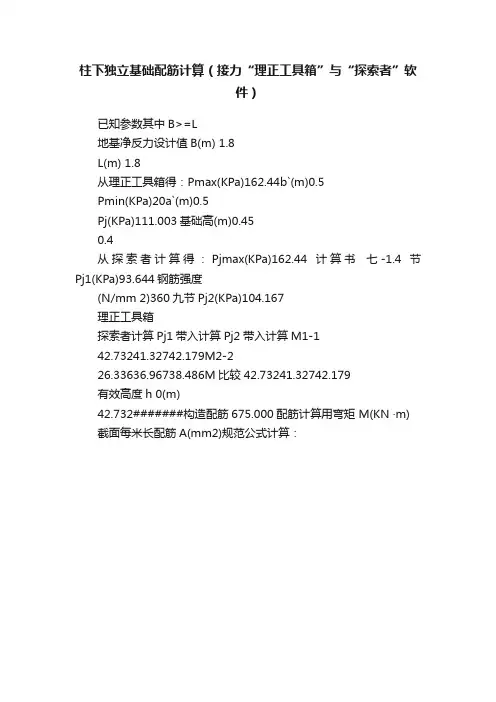

柱下独立基础配筋计算（接力“理正工具箱”与“探索者”软
件）
已知参数其中B>=L
地基净反力设计值B(m) 1.8
L(m) 1.8
从理正工具箱得：Pmax(KPa)162.44b`(m)0.5
Pmin(KPa)20a`(m)0.5
Pj(KPa)111.003基础高(m)0.45
0.4
从探索者计算得：Pjmax(KPa)162.44计算书七-1.4节Pj1(KPa)93.644钢筋强度
(N/mm 2)360九节Pj2(KPa)104.167
理正工具箱
探索者计算Pj1带入计算Pj2带入计算M1-1
42.73241.32742.179M2-2
26.33636.96738.486M比较42.73241.32742.179
有效高度h 0(m)
42.732#######构造配筋675.000配筋计算用弯矩M(KN ·m)
截面每米长配筋A(mm2)规范公式计算：
说明：
1、此计算用地基净反力由《理正工具箱6.5》和《探索者2010》软件计算而来，并由用户参照软件计算结果手动输入。

2、编者用《理正工具箱6.5》和《探索者2010》软件计算，发现前者计算配筋偏大，后者计算配筋偏小。

由于柱下独立基础纵向受力钢筋多由构造最小配筋率决定，编写此计算主要用于学习交流，由于编者水平有限，不当之处敬请指正。

（建筑结构工程）探索者结构工程CAD系列软件详细说明探索者结构工程CAD系列软件TSSD使用说明书2目录：第一章引言1 ·········································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································1. TSSD2.7版软硬件环境要求12. 软件安装13. 软件卸载44. TSSD2.7 软件55. TSSD2.7文档55.1 使用手册55.2 联机文档66. 其他帮助资源67. TSSD2.5菜单68. 本用户手册的排版惯例69. 特殊字符710. 使用本软件的一些注意事项!8 第二章TS平面91. 当前比例92. 初始设置92.1 基本设置92.2 图层设定102.3 钢筋设置102.4 文字设定112.5 系统控制113. 绘制图框114. 外部接口124.1 TBSA数据接口124.2 天正建筑接口144.3 广厦图形接口154.4 PM图形接口164.5 PM手动174.6 PM轴线174.7 PM柱子174.8 PM主梁184.9 PM次梁184.10 PM剪力墙184.11 PM砖墙18 4.12 PM钢筋18 4.13 PM尺寸184.14 PM文字185. 轴网195.1 矩形轴网19 5.2 圆弧轴网20 5.3 添加轴线21 5.4 删除轴线21 5.5 轴线剪裁21 5.6 消重轴线22 5.7 轴网标注22 5.8 单轴标号23 5.9 轴号调整23 5.10 轴号隐现24 5.11 点划开关245.12 线比系数246. 柱子246.1 插方类柱24 6.2 插圆类柱25 6.3 柱子尺寸标注25 6.4 柱原位标注256.5 柱集中标注266.6 多柱标注266.7 柱填实266.8 柱空心266.9 交线处理276.10 柱原位放大276.11 虚实变换276.12 线比系数277. 梁287.1 轴线布梁287.2 画直线梁297.3 画弧线梁297.4 梁原位标注307.5 梁集中标注307.6 连续标梁317.7 擦双线梁317.8 改变梁宽327.9 梁线偏移327.10 交线处理3237.11 连接梁线32 ···············································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································7.12 消重梁线33 7.13 虚实变换337.14 线比系数338. 墙体338.1 轴线布墙33 8.2 画直线墙34 8.3 画弧线墙34 8.4 墙线加粗35 8.5 加粗恢复358.6 改变墙宽358.7 墙线偏移358.8 墙线填充358.9 擦双线墙368.10 墙线平面标注36 8.11 墙上开洞368.12 墙端封口369. 板379.1 布板设置379.2 布预制板379.3 楼板开洞3810. 基础3810.1 柱形心标记38 10.2 布独立柱基础39 10.3 基础剪裁39 10.4 承台布置40 10.5 测桩径比41 10.6 桩数统计41第三章构件42 1. 构件计算421.1 连续梁421.2 井字梁451.3 矩形板451.4 基础计算471.5 桩基承台481.6 板式楼梯计算50 1.7 梁式楼梯计算51 1.8 预埋件52* 参数绘图532. 梁柱532.1 梁立面图532.2 梁截面542.3 矩形柱截面55 2.4 圆柱截面552.5 复合箍筋柱截面562.6 画墙柱截面563. 楼梯573.1 楼梯平面573.2 板式楼梯详图58 3.3 梁式楼梯详图583.4 楼梯表594. 板式阳台595. 基础605.1 桩基承台605.2 锥形柱基平面60 5.3 锥形柱基剖面61 5.4 阶梯柱基平面62 5.5 阶梯柱基剖面62 5.6 杯口柱基平面62 5.7 杯口柱基剖面63 5.8 无地梁条基635.9 有地梁条基645.10 刚性基础剖面64 5.11 有地梁双柱基础65 5.12 锥形双柱基础66 第四章工具671. 屏幕菜单开关672. 用户工具条673. 钢筋683.1 钢筋设置683.2 钢筋编号683.3 缩放钢筋号683.4 钢筋号编辑683.5 自动正筋683.6 任意正筋693.7 自动负筋703.8 任意负筋703.9 多跨负筋703.10 徒手画任意筋713.11 画点钢筋713.12 多点钢筋723.13 箍筋7243.14 复合箍筋73 ···················································································································································································································································································································································································································································。

2021比较基础结构设计中常运用的几款结构设计软件范文 0引言 当前，结构设计电算化越来越普遍，建筑行业中结构设计软件层出不穷，大大提高了设计人员的工作效率。

但使得工程设计人员越来越依赖于结构设计软件。

实际的工程构件多，结构复杂及其他多方面影响使得目前的结构设计软件还没有一个能完全做到精确计算。

每个结构设计软件都是通过对实际工程进行一定的假定基础上，简化计算，而假定的不同对计算结果的影响也不尽相同，有时其差异非常大，甚至出现错误的结果。

结构设计人员在进行工程设计时候，不能过于迷信结构设计软件，必须了解所使用的结构设计软件的数学、力学模型及使用条件，以得到更精确的结果，本文就是受此启发而开展工作的。

在基础设计中，结构软件设计所起到的作用也是辅助的作用，这点在独立基础中也有较多的体现。

1基础结构设计中常运用的结构设计软件 1.1理正结构工具箱对地基承载力、抗冲切及抗剪承载力等来验算；可以对基础的长宽比，按对称或非对称自动进行设计截面尺寸；最终拿出上部结构传来的轴心或偏心荷载作用，直接出图，再转到 CAD 中。

1.2PKPM 中 JCCAD 进行基础设计时，先采用PMCAD 建立分析模型，并接力SATWE，TAT 等模块进行结构内力和配筋计算，生成 JCCAD 所需的数据文件（由柱子传到基础的轴力），最后进入 JCCAD 设计建筑基础。

设计柱下独立基础需要点的菜单为：地质资料、参数输入、荷载输入、上部构件，最后点柱下独基中：自动生成柱下独基。

1.3算易结构设计工具箱一款结构设计计算的软件，对结构设计可以进行一些常用的计算，含有独立基础的结构设计的模块，最后程序绘出计算书（图文并茂）和施工图。

1.4计算书大师软件一款服务于结构设计人员、方案编制人员、现场施工技术人员的多方面的工程计算软件，不仅具有结构设计的功能，还有施工相关计算功能，它包括了对混凝土柱自动配筋，设计柱独立基础，自动查询部分规范中的参数，一些参数如下：砼弹性模量、抗拉设计强度、抗压设计强度查表等，不用再去查询相关规范和书籍，减少麻烦。

理正结构计算工具箱固结和简支
理正结构工具箱最新版是一款功能全面的结构计算软件。

理正结构工具箱官方版集钢筋混凝土结构、混合结构等类型的设计功能于一体，可以为用户提供专业的操作板块。

通过理正结构工具箱用户可以进行单块异形板、预应力构件等数十种构件计算，提高了用户的结构设计效率。

理正结构工具箱软件特色
提供了规范表格设计功能。

支持查看结构经常使用的一些标准规范。

可以使用砌体结构规范、桩基技术规范。

新版支持九种经常使用的工具。

支持十二种特殊结构设计，包括多高层结构分析(QSAP)。

提供了十种混合结构设计功能，特别是设计型钢混凝土柱截面。

在钢结构设计界面上也提供了详细的说明。

支持将新的构件加载到软件上编辑计算。

支持图形处理，按照用户输入的构件参数生成图纸。

探索者软件结构地下部分解决方案——TSJC2015基础后处理软件TSJC基础后处理软件是TSSD系列软件中的新秀产品，针对当前设计院在进行基础设计时存在的采用单一荷载组合、计算不透明、出图修改量大、普遍依赖设计经验、设计浪费等问题，在TSPT完美解决上部结构后处理问题的基础上，2015年推出的结构地下部分后处理解决方案，帮助设计院实现精细化设计、透明化计算、高效化绘图、并将安全性与经济性相结合,真正解决用户基础设计难题。

功能简介基于TSSD软件平台，全面支持AutoCAD所有平台；符合国家现行规范和标准；TSJC 的基本功能共分为四部分：基础资料、独立基础、桩基承台、基础工具、人防。

整体为开发放式、流程化菜单操作。
