完整版独立基础平法

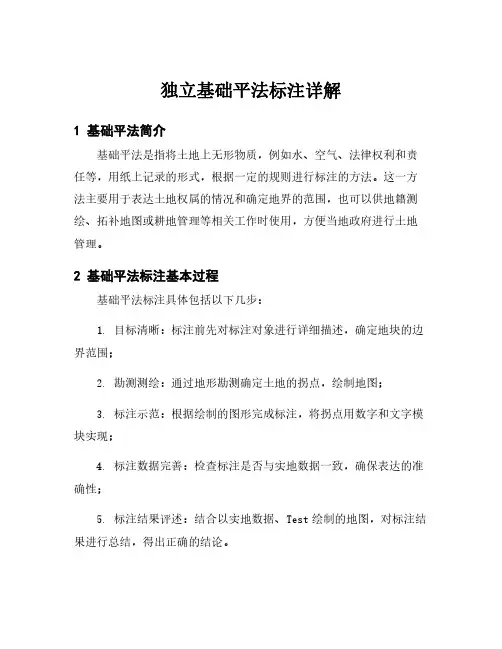

独立基础平法标注详解
1基础平法简介
基础平法是指将土地上无形物质，例如水、空气、法律权利和责任等，用纸上记录的形式，根据一定的规则进行标注的方法。

这一方法主要用于表达土地权属的情况和确定地界的范围，也可以供地籍测绘、拓补地图或耕地管理等相关工作时使用，方便当地政府进行土地管理。

2基础平法标注基本过程
基础平法标注具体包括以下几步：
1.目标清晰：标注前先对标注对象进行详细描述，确定地块的边界范围；
2.勘测测绘：通过地形勘测确定土地的拐点，绘制地图；
3.标注示范：根据绘制的图形完成标注，将拐点用数字和文字模块实现；
4.标注数据完善：检查标注是否与实地数据一致，确保表达的准确性；
5.标注结果评述：结合以实地数据、Test绘制的地图，对标注结果进行总结，得出正确的结论。

3基础平法标注的重要性
基础平法标注具有重要的法律意义，可以让土地权利明确具体化，有利于防止土地纠纷，保护各方的权益。

基础平法标注的主要作用，是准确地表达地块边界情况，对土地所有权证书核发、调整等工作非常重要，还可以作为测绘、规划制图等基础数据提供参考和基础。

因此，基础平法标注关系到土地所有权，财产关系的确定，以及土地纠纷的争议解决，因此，基础平法标注所涉及到的每一步，都不能做大的出入，都需要严格按照规定来执行。

16G101平法图集—独立基础原创作者：头条号/西北工程人16G101-3平法图集基础分为：一、独立基础－钢筋构造二、条形基础－钢筋构造三、梁板式筏板基础四、平板式筏板基础五、基础梁六、基础联系梁一、独立基础1、独立基础编号16G101-3图集，P7独立基础从类型上分为两种：普通独立基础和杯口独立基础。

普通独立基础代号采用DJ来表示；杯口独立基础代号采用BJ来表示。

代号右下角加下标J为阶形，代号右下角加下标P为坡形。

2、独立基础高度注写2.1 （图一）普通独立基础阶形为三阶，当更多阶时用，各阶尺寸自下而上用“/”分隔依次注写。

h1=400，h2=300，h3=300，基础底板总高度为400+300+300=1000mm。

注写为：DJJ（这里下标J打不出来）XX，400/300/300。

2.2 （图二）普通独立基础坡形截面，尺寸自下而上用“/”分隔依次注写。

DJpxx注写为：350/500，h1=350，h2=500，基础底板总高度为650。

2.3 （图三）杯口独立基础（阶形），注写分两组，一组为口杯内，一组为口杯外，用逗号来分隔。

a0/a1，h1/h2/h3。

注意a0/a1是自上而下注写。

举例：BJJxx注写为：a0=600，a1=300,；h1=300，h2=250，h3=350。

600/300，300/250/3502.4 （图四）杯口独立基础（坡形）表示同上。

3、独立基础配筋注写3.1 注写独立基础底板配筋。

普通独立基础和杯口独立基础的底部双向配筋注写规定如下:3.1.1 以B代表各种独立基础底板的底部配筋。

3.1.2 X向配筋以X打头、Y向配筋以Y打头注写；当两向配筋相同时，则以X&Y打头注写。

例：当独立基础底板配筋标注为：B：XΦ16@150，YΦ16@200；Φ表示基础底板底部配置HRB400级钢筋，X向钢筋直径为16，间距150； Y向钢筋直径为16，间距200。

HRB400级钢筋符号在这里打不出，复制也不行，请教各位同行了，抱歉只能用Φ代替了。

独立基础平法表示普通独立基础，注写hl∕h2/,具体标注为1）当基础为阶形截面时。

单阶普通独立基础竖向尺寸注hl阶形数面普通独立基础竖向尺寸注写hl∕h2∕h3,当为更多阶时，各阶尺寸自下面上用"/”分隔注写。

当基础为单阶时，其整向尺寸仅为一个。

即为基础总高度。

2）当基础为坡形数面时：注写为hl∕h2,从下往上注写竖向坡面垂直投影。

注写独立基础底板配筋。

普通的独立基础和杯口独立基础的底部双向配筋注写规定如下：1）以B代表各种独立基础底板的底部配筋。

2）X向配筋以X打头。

Y向配筋以Y打头注写：当两向配筋相同时,以x&Y （XandY）打头注写。

多柱独立基础顶部配筋和基础梁的注写方法规定如下：1.注写双柱独立基础底板顶部配筋。

双柱独立基础的顶部配筋，通常对称分布在双柱中心线两侧，以大写字母〃τ打头，注写为：双柱间纵向受力钢筋（长方向）/分布钢筋（短方向）。

当纵向受力钢筋在基础底板顶面非满布时。

应注明其总根数。

注写基础底面标高，当独立基础的底面标高与基础底面基准标高不同时,应将独立基础底面标高直接注写在“（）”内。

必要的文字注解：当独立基础的设计有特殊要求时，宜增加必要的文字注解。

例如,基础底板配筋长度是否采用减短方式等,可在该项内注明。

钢筋混凝土和素混凝土独立基础的原位标注，系在基础平面布置图上标注独立基础的平面尺寸。

对相同编号的基础，可选择一个进行原位标注，当平面图形较小时，可将所选定进行原位标注的基础按比例适当放大；其他相同编号者仅注编号即可。

独立基础的截面注写方式，又可分为截面标注和列表注写（需要结合截面示意图）2种表达方式。

采用截面注写方式。

应在基础平面布置图上对所有基础进行编号。

对单个基础进行截面标注的内容和形式，与传统单构件正投影表示方法相同，对于已在基平面布置图上原位标注清楚的该基础的平面几何尺寸。

在截面图上可不再重复表达。

对多个同类基础可来用列表注写（结合截面示意图）的方式进行集中表述。

独立基础平法表示是指独立基础在图纸上的表达方式。

它通常包括独立基础平法表示、独立基础钢筋一般构造、独立基础底板配筋构造及案例、独立基础顶部配筋构造及案例、杯口独立基础配筋构造及案例、高杯口独立基础配筋构造等内容。

具体来说，独立基础平法表示包括基础底板截面形状、尺寸、配筋等信息的表示，通常采用平面图、立面图和剖面图等图示方法进行表达。

独立基础钢筋一般构造包括钢筋的种类、直径、间距和布置方式等，这些信息在图纸上都有明确的标注。

在独立基础底板配筋构造中，通常需要考虑底板的厚度、配筋率、钢筋直径和间距等因素，以确定合理的配筋方案。

同时，在独立基础顶部配筋构造中，也需要根据具体情况进行设计，以确保结构的稳定性和安全性。

此外，对于杯口独立基础和高杯口独立基础，其配筋构造也有所不同，需要根据具体情况进行设计。

总之，独立基础平法表示是独立基础设计的重要环节，它涉及到结构的稳定性、安全性和经济性等方面。

因此，在进行独立基础设计时，需要充分考虑各种因素，以确保设计的合理性和有效性。
