全护筒工法

大直径全钢护筒干作业成孔灌注桩施工工法

大直径全钢护筒干作业成孔灌注桩施工工法

一、前言大直径全钢护筒干作业成孔灌注桩是一种新型的桩基施工工法，具有成本低、施工周期短、承载力高等特点。本文将对该工法进行详细介绍，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面的内容。

二、工法特点大直径全钢护筒干作业成孔灌注桩的特点包括以下几个方面：1. 护筒采用全钢结构，具有高强度和高刚度，在施工过程中不会变形或损坏。2. 采用干作业方式，无需排水船和水下工作，避免了水下工作人员的危险。3. 成孔与灌注同时进行，形成连续的桩体，施工效率高。4. 桩底排桩泥方式简便，无需专门清除孔底堆积土进行工作。5. 采用施工现场自动化设备控制，提高了施工的准确性和可控性。

三、适应范围大直径全钢护筒干作业成孔灌注桩适用于以下情况：1. 需要承受大荷载或特殊荷载的工程，如高层建筑、大型桥梁等。2. 土层松软但较为稳定的地区。3. 需要施工周期短、工期紧迫的工程项目。4. 水下或水下基坑施工条件复杂的工程。

四、工艺原理大直径全钢护筒干作业成孔灌注桩的工艺原理是将全钢护筒通过钢丝绳等设备从陆地或水面下垂直放入桩孔中，然后进行灌注施工。护筒用于保护桩体免受周围土层的影响，并提供水平支撑力。采用专业设备控制，实现护筒的垂直放入和灌注施工的自动化控制。通过这种施工方式，可以实现快速、安全、高效的成孔灌注桩施工。

五、施工工艺大直径全钢护筒干作业成孔灌注桩的施工工艺一般包括以下几个阶段：1. 桩孔准备：确定桩位并进行地质勘探，然后在桩位上进行开挖桩孔。2. 护筒安装：使用起重装置将全钢护筒从陆地或水面垂直放入桩孔中，同时进行护筒的水平定位和垂直调整。3. 桩孔灌注：采用泵送方式将混凝土灌注至桩孔中，同时采取振捣和抽屉法等措施保证混凝土的密实。4. 护套处理：在灌注完成后，对护筒的顶部进行处理，如切剪、盖板等。5. 后续工作：对灌注桩进行养护、检测和验收。

旋挖钻全护筒跟进干成孔灌注桩施工技术

摘要：本文以贵州国际旅游体育休闲度假中心悦龙国际城二组团2标段工程为实例。本文详尽的论述了旋挖钻全护筒跟进干成孔灌注桩施工的工艺特点、施工工艺原理、施工工艺流程及操作要点、设备配置、质量措施、安全措施等内容。此施工技术针对性强，可为类似工程的设计和施工提供参考。

关键词：旋挖钻、合护筒跟进、干成孔、 灌注桩施工技术

1.前 言

贵州国际旅游体育休闲度假中心悦龙国际城二组团2标段工程。位于贵州省黔南布依族苗族自治州龙里县谷脚镇，北靠贵龙大道，西临贵龙新苑小区。该工程由地下1层（局部2层）车库及地上27#、28#、29#、30#楼（均为25层）组成，建筑面积为64228.68㎡，建筑高度为75.00m。基础形式为桩基础，结构形式：地下车库为框架结构，地上高层住宅为框支剪力墙结构。设计使用年限为50年，抗震设防按烈度为六度。

该标段区域为中低山丘陵及洼地组合地貌，原始地貌为荒地，呈东、南、北三面环山，西侧为低洼地带。该场地为前期项目弃土场，弃土均为山体开挖块石，粒径差别较大，回填厚度在5m—27m之间。由于回填土压缩性高，承载力低，均匀性及稳定性差。故增加了工程地基及基础的施工难度。

该工程桩基共计280根，其中1.2m桩径163根、1.5m桩径117根。由于施工场地为前期弃土洼地，回填料为级配不等的块石，回填深度较大，设计桩长最深处可达31m，土质松散，故不宜采用人工挖孔桩进行施工。另该地区地下溶洞分布广泛，岩层裂隙较为发育，无地表及地下水，故不宜采用传统的泥浆护壁冲击成孔灌注桩成孔。依据现场实际地质情况，经方案优化和比选，采用旋挖钻全护筒跟进干成孔灌注桩施工工法。

2.工 法 特 点

2.1施工成孔质量高，不塌孔，避免缩径及扩径现象。（采用全护筒跟进施工工艺进行成孔时钢护筒形成孔桩护壁，能够有效防止塌孔，并极大的提高桩身垂直度，而且能够确保桩径无误差。与传统钻孔桩相比，该施工工艺桩身质量可控，承载力显著提高。）

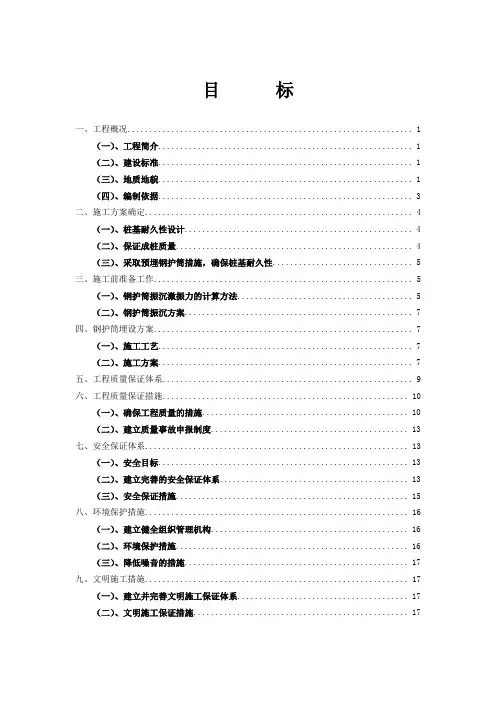

目 标

一、工程概况................................................................. 1

（一）、工程简介 .......................................................... 1

（二）、建设标准 .......................................................... 1

（三）、地质地貌 .......................................................... 1

（四）、编制依据 .......................................................... 3

二、施工方案确定 ............................................................. 4

（一）、桩基耐久性设计 .................................................... 4

（二）、保证成桩质量 ...................................................... 4

（三）、采取预埋钢护筒措施，确保桩基耐久性 ................................ 5

三、施工前准备工作 ........................................................... 5

（一）、钢护筒振沉激振力的计算方法 ........................................ 5

（二）、钢护筒振沉方案 .................................................... 7

精品文档

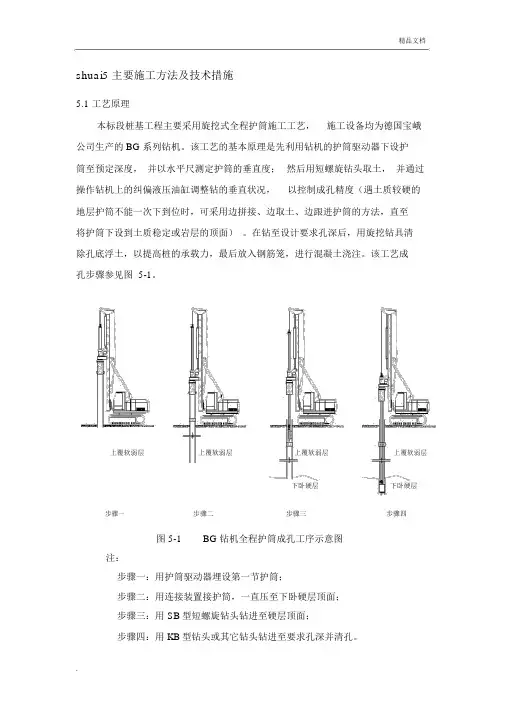

shuai5 主要施工方法及技术措施

5.1 工艺原理

本标段桩基工程主要采用旋挖式全程护筒施工工艺， 施工设备均为德国宝峨

公司生产的 BG 系列钻机。该工艺的基本原理是先利用钻机的护筒驱动器下设护

筒至预定深度， 并以水平尺测定护筒的垂直度； 然后用短螺旋钻头取土， 并通过

操作钻机上的纠偏液压油缸调整钻的垂直状况， 以控制成孔精度（遇土质较硬的

地层护筒不能一次下到位时，可采用边拼接、边取土、边跟进护筒的方法，直至

将护筒下设到土质稳定或岩层的顶面） 。在钻至设计要求孔深后，用旋挖钻具清

除孔底浮土，以提高桩的承载力，最后放入钢筋笼，进行混凝土浇注。该工艺成

孔步骤参见图 5-1。

上覆软弱层 上覆软弱层 上覆软弱层 上覆软弱层

下卧硬层 下卧硬层

步骤一 步骤二 步骤三 步骤四

图 5-1 BG 钻机全程护筒成孔工序示意图

注：

步骤一：用护筒驱动器埋设第一节护筒；

步骤二：用连接装置接护筒，一直压至下卧硬层顶面；

步骤三：用 SB型短螺旋钻头钻进至硬层顶面；

步骤四：用 KB型钻头或其它钻头钻进至要求孔深并清孔。

. 精品文档

5.2 施工工艺流程

旋挖钻机全程护筒钻孔灌注桩施工工艺流程见图

测量定位

钻机就位

开孔钻进

下护筒

直至基岩顶面

钻孔

原材料检验 终孔测量

下钢筋笼

制备混凝土 下导管

浇 筑

清洗导管、

5-2。

钢筋笼制作

弃土外运 成品检验

钢筋笼存放

钢筋笼运输

试块制作

养 护

强度试验

图 5-2 旋挖式全程护筒灌注桩施工工艺流程图

5.3 施工工艺技术特点

本工程灌注桩成孔主要采用德国宝峨旋挖钻机（以下简称 BG），全程护筒跟进旋挖钻进工法，该工艺技术特点如下：

a、钻孔速度快，工效高

国内设备大多通过电机、皮带链条传动，驱动力小且慢； BG 设备通过全液

压传动，扭矩、驱动力及提升能力大大提高，钻孔速度加快；
