rf射频原理

RF射频原理。

RF射频（Radio Frequency）是指在30kHz到300GHz范围内的无线电频率，是无线通信中的重要组成部分。RF射频技术的应用范围非常广泛，涉及到无线通信、雷达、导航、医疗设备等诸多领域。本文将对RF射频原理进行介绍，希望能够帮助读者更好地理解RF射频技术。

首先，我们来了解一下RF射频的基本特性。RF射频信号是一种交替电流，它在空间中传播而不需要导线。RF信号的传播受到天线的影响，天线是将电能转换为电磁场能量的装置。RF射频信号的频率越高，传输的距离就越远，但穿透能力就越差。这也是为什么不同频段的无线电波在使用时会有不同的传输距离和穿透能力的原因。

其次，我们需要了解RF射频的调制原理。调制是指在信号中加入信息的过程，常见的调制方式有调幅、调频和调相。调幅是通过改变载波的振幅来传输信息，调频是通过改变载波的频率来传输信息，而调相则是通过改变载波的相位来传输信息。不同的调制方式适用于不同的通信场景，能够更有效地传输信息。

另外，RF射频技术中还涉及到天线的设计原理。天线是将电能转换为电磁场能量的装置，其设计原理包括天线的增益、方向性、频率特性等。天线的增益是指天线在某个方向上辐射或接收电磁波的能力，而方向性则是指天线在不同方向上的辐射或接收能力。频率特性则是指天线在不同频率下的工作特性。不同的天线设计会对RF射频系统的性能产生重要影响，因此天线设计原理是RF射频技术中的重要内容。

最后，我们需要了解RF射频技术在无线通信中的应用。RF射频技术在无线通信中起着至关重要的作用，它涉及到无线电信号的发射、接收、调制、解调等过程。无线通信系统中的天线、射频前端、射频功放等部件都是基于RF射频技术的原理来设计和实现的。同时，RF射频技术也在5G、物联网、智能家居等新兴领域得到了广泛的应用，为人们的生活和工作带来了诸多便利。

综上所述，RF射频技术是无线通信中的重要组成部分，它涉及到射频信号的特性、调制原理、天线设计原理以及在无线通信中的应用等诸多内容。通过深入理解RF射频技术的原理，我们能够更好地应用和推广这一技术，为无线通信领域的发展做出更大的贡献。希望本文能够帮助读者更好地理解RF射频技术的原理和应用，为相关领域的研究和实践提供一定的参考价值。

合集下载

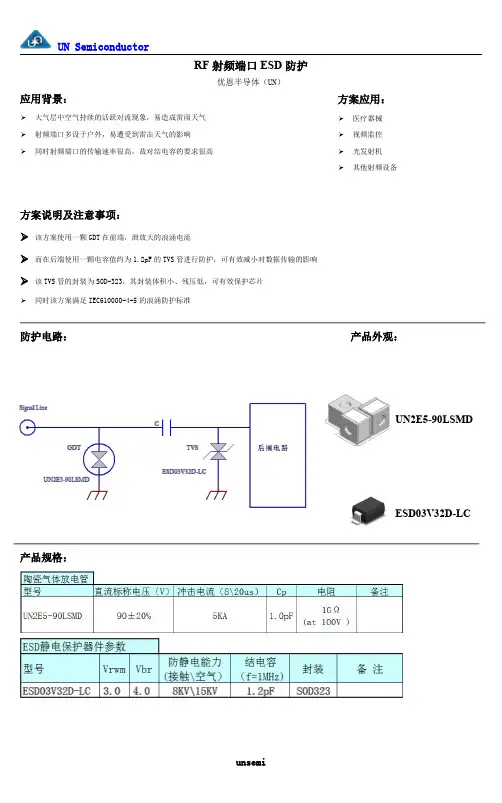

RF射频端口ESD防护

RF射频端口ESD防护

UNSemiconductor

unsemiRF射频端口ESD防护

优恩半导体（UN）应用背景：

大气层中空气持续的活跃对流现象，易造成雷雨天气

射频端口多设于户外，易遭受到雷击天气的影响

同时射频端口的传输速率很高，故对结电容的要求很高

方案说明及注意事项：

该方案使用一颗GDT在前端，泄放大的浪涌电流

而在后端使用一颗电容值约为1.2pF的TVS管进行防护，可有效减小对数据传输的影响

该TVS管的封装为SOD-323，其封装体积小、残压低，可有效保护芯片

同时该方案满足IEC610000-4-5的浪涌防护标准

防护电路：产品外观：

产品规格：方案应用：

医疗器械

视频监控

光发射机

其他射频设备UN2E5-90LSMDESD03V32D-LC

RF射频电路设计

RF射频电路设计

RF电路的PCB设计技巧

如今PCB的技术主要按电子产品的特性及要求而改变，在近年来电子产品日

趋多功能、精巧并符合环保条例。故此，PCB的精密度日高，其软硬板结合应用

也将增加。

PCB是信息产业的基础，从计算机、便携式电子设备等，几乎所有的电子电

器产品中都有电路板的存在。随着通信技术的发展，手持无线射频电路技术运用

越来越广，这些设备(如手机、无线PDA等)的一个最大特点是：第一、几乎囊括

了便携式的所有子系统；第二、小型化，而小型化意味着元器件的密度很大，这

使得元器件（包括SMD、SMC、裸片等）的相互干扰十分突出。因此，要设计一个

完美的射频电路与音频电路的PCB，以防止并抑制电磁干扰从而提高电磁兼容性

就成为一个非常重要的课题。

因为同一电路，不同的PCB设计结构，其性能指标会相差很大。尤其是当今

手持式产品的音频功能在持续增加，必须给予音频电路PCB布局更加关注.据此本

文对手持式产品RF电路与音频电路的PCB的巧妙设计（即包括元件布局、元件布

置、布线与接地等技巧）作分析说明。

1、元件布局

先述布局总原则：元器件应尽可能同一方向排列，通过选择PCB进入熔锡系

统的方向来减少甚至避免焊接不良的现象；由实践所知，元器件间最少要有

0.5mm的间距才能满足元器件的熔锡要求，若PCB板的空间允许，元器件的间距应

尽可能宽。对于双面板一般应设计一面为SMD及SMC元件，另一面则为分立元件。

1.1 把PCB划分成数字区和模拟区

任何PCB设计的第一步当然是选择每个元件的PCB摆放位。我们把这一步称

为“布板考虑“。仔细的元件布局可以减少信号互连、地线分割、噪音耦合以及

占用电路板的面积。

电磁兼容性要求每个电路模块PCB设计时尽量不产生电磁辐射，并且具有一

定的抗电磁干扰能力，因此，元器件的布局还直接影响到电路本身的干扰及抗干

扰能力，这也直接关系到所设计电路的性能。 因此，在进行RF电路PCB设计时除了要考虑普通PCB设计时的布局外，主

RF射频技术

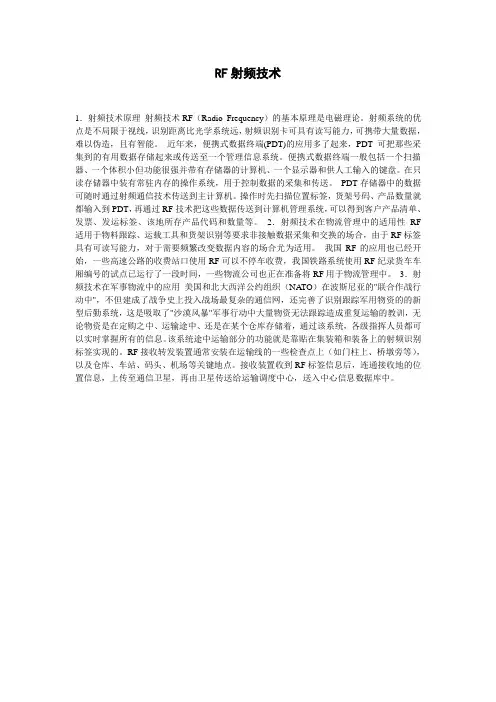

RF射频技术

RF射频技术

1．射频技术原理 射频技术RF（Radio Frequency）的基本原理是电磁理论。射频系统的优点是不局限于视线，识别距离比光学系统远，射频识别卡可具有读写能力，可携带大量数据，难以伪造，且有智能。 近年来，便携式数据终端(PDT)的应用多了起来，PDT可把那些采集到的有用数据存储起来或传送至一个管理信息系统。便携式数据终端一般包括一个扫描器、一个体积小但功能很强并带有存储器的计算机、一个显示器和供人工输入的键盘。在只读存储器中装有常驻内存的操作系统，用于控制数据的采集和传送。 PDT存储器中的数据可随时通过射频通信技术传送到主计算机。操作时先扫描位置标签，货架号码、产品数量就都输入到PDT，再通过RF技术把这些数据传送到计算机管理系统，可以得到客户产品清单、发票、发运标签、该地所存产品代码和数量等。 2．射频技术在物流管理中的适用性 RF适用于物料跟踪、运载工具和货架识别等要求非接触数据采集和交换的场合，由于RF标签具有可读写能力，对于需要频繁改变数据内容的场合尤为适用。 我国RF的应用也已经开始，一些高速公路的收费站口使用RF可以不停车收费，我国铁路系统使用RF纪录货车车厢编号的试点已运行了一段时间，一些物流公司也正在准备将RF用于物流管理中。 3．射频技术在军事物流中的应用 美国和北大西洋公约组织（NATO）在波斯尼亚的"联合作战行动中"，不但建成了战争史上投入战场最复杂的通信网，还完善了识别跟踪军用物资的的新型后勤系统，这是吸取了"沙漠风暴"军事行动中大量物资无法跟踪造成重复运输的教训，无论物资是在定购之中、运输途中、还是在某个仓库存储着，通过该系统，各级指挥人员都可以实时掌握所有的信息。该系统途中运输部分的功能就是靠贴在集装箱和装备上的射频识别标签实现的。RF接收转发装置通常安装在运输线的一些检查点上（如门柱上、桥墩旁等），以及仓库、车站、码头、机场等关键地点。接收装置收到RF标签信息后，连通接收地的位置信息，上传至通信卫星，再由卫星传送给运输调度中心，送入中心信息数据库中。

射频 (RF)

射频 (RF)

射频

目录[隐藏]

一、射频的概念

二、射频常用计算单位简介

三、射频技术的分类

射频在医学上的应用

一、射频的概念

二、射频常用计算单位简介

三、射频技术的分类

射频在医学上的应用

[编辑本段]

一、射频的概念

射频收发核心电路

射频即Radio Frequency，通常缩写为RF。表示可以辐射到空间的电磁频率，频率范围从300KHz～30GHz之间。射频简称RF射频就是射频电流，它是一种高频交流变化电磁波的简称。每秒变化小于1000次的交流电称为低频电流，大于10000次的称为高频电流，而射频就是这样一种高频电流。有线电视系统就是采用射频传输方式。

在电子学理论中，电流流过导体，导体周围会形成磁场；交变电流通过导体，导体周围会形成交变的电磁场，称为电磁波。在电磁波频率低于100khz时，电磁波会被地表吸收，不能形成有效的传输，但电磁波频率高于100khz时，电磁波可以在空气中传播，并经大气层外缘的电离层反射，形成远距离传输能力，我们把具有远距离传输能力的高频电磁波称为射频，射频技术在无线通信领域中被广泛使用。

[编辑本段]

二、射频常用计算单位简介

各种射频常用计算单位，是深入地理解射频概念的必备基础知识之一。 绝对功率

绝对功率的dB表示射频信号的绝对功率常用dBm、dBW表示，它与mW、W的换算关系如下：

例如信号功率为x W，利用dBm表示时其大小为：

射频常用计算单位简介

例如：1W等于30dBm，等于0dBW。

相对功率

相对功率的dB表示射频信号的相对功率常用dB和dBc两种形式表示，其区别在于：

dB是任意两个功率的比值的对数表示形式，而dBc是某一频点输出功率和载频，输出功率的比值的对数表示形式。

天线和天线增益

天线增益一般由dBi或dBd表示。dBi是指天线相对于无方向天线的功率能量密度之比，dBd是指相对于半波振子Dipole 的功率能量密度之比，半波振子的增益为2.15dBi，因此0dBd=2.15dBi。
