rf射频电源工作原理

一、引言

射频电源是一种广泛应用于无线通信、医疗设备、工业制造等领域的电源设备，其作用是将交流电源转换成高频交流电能，并通过匹配网络输出到负载中。射频电源的核心部件是射频功率放大器，其工作原理是将低功率的高频信号放大到足以驱动负载的高功率水平。

本文将详细介绍射频电源的工作原理，包括射频功率放大器的基本结构和工作原理、匹配网络的设计原则和实现方法、以及常见的故障排查方法等内容。

二、射频功率放大器基本结构和工作原理

1. 射频功率放大器结构

射频功率放大器通常由输入匹配网络、输出匹配网络和功率管三个部分组成。其中输入匹配网络用于将信号从发生器传输到功率管，输出匹配网络则用于将功率管输出的信号与负载相匹配，以获得最大效率。在实际应用中，还需要加入温度传感器、过流保护等辅助功能。

2. 射频功率放大器工作原理

射频功率放大器的工作原理可以概括为两个过程：信号放大和功率放大。信号放大是指将低功率的高频信号通过输入匹配网络传输到功率管中，并在其中得到一定程度的放大；功率放大则是指将功率管输出的信号通过输出匹配网络匹配到负载中，以获得最大效率。

具体来说，当输入信号通过输入匹配网络进入功率管时，会产生电流和电压波动。这些波动将在功率管内部被放大，并产生对应的输出信号。这个过程中需要注意保证输入输出端口的阻抗匹配，以避免反射和损耗。

三、匹配网络设计原则和实现方法

1. 匹配网络设计原则

匹配网络的设计目标是使射频电源能够向负载输出最大功率，并保证输入输出端口之间的阻抗匹配。具体来说，需要满足以下几个原则：

（1）输入端口与发生器之间阻抗匹配：保证从发生器传输过来的信号能够完全进入射频电源系统。

（2）输出端口与负载之间阻抗匹配：保证射频电源能够向负载输出最大功率，并避免反射损耗。

（3）输入输出端口之间的阻抗匹配：保证信号能够顺利地从输入端口传输到输出端口，同时避免反射和损耗。

2. 匹配网络实现方法

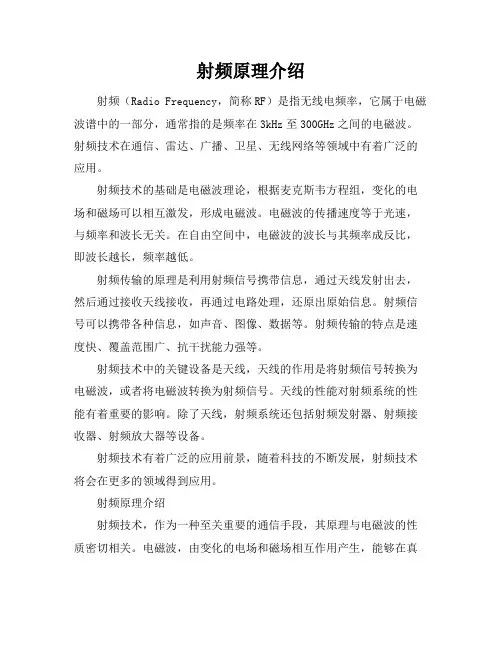

射频原理介绍

射频（Radio Frequency，简称RF）是指无线电频率，它属于电磁波谱中的一部分，通常指的是频率在3kHz至300GHz之间的电磁波。射频技术在通信、雷达、广播、卫星、无线网络等领域中有着广泛的应用。

射频技术的基础是电磁波理论，根据麦克斯韦方程组，变化的电场和磁场可以相互激发，形成电磁波。电磁波的传播速度等于光速，与频率和波长无关。在自由空间中，电磁波的波长与其频率成反比，即波长越长，频率越低。

射频传输的原理是利用射频信号携带信息，通过天线发射出去，然后通过接收天线接收，再通过电路处理，还原出原始信息。射频信号可以携带各种信息，如声音、图像、数据等。射频传输的特点是速度快、覆盖范围广、抗干扰能力强等。

射频技术中的关键设备是天线，天线的作用是将射频信号转换为电磁波，或者将电磁波转换为射频信号。天线的性能对射频系统的性能有着重要的影响。除了天线，射频系统还包括射频发射器、射频接收器、射频放大器等设备。

射频技术有着广泛的应用前景，随着科技的不断发展，射频技术将会在更多的领域得到应用。

射频原理介绍

射频技术，作为一种至关重要的通信手段，其原理与电磁波的性质密切相关。电磁波，由变化的电场和磁场相互作用产生，能够在真空或介质中传播，其速度恒定，即光速。射频技术利用电磁波的特性，通过调制和发射，实现信息的远距离传输。

在射频通信中，信息被调制到射频载波上。调制过程可以采用幅度调制（AM）、频率调制（FM）或相位调制（PM）等方式，这些方式通过改变载波的幅度、频率或相位来编码信息。调制后的射频信号通过发射天线发射到空间，经过传输后，由接收天线捕获，再通过解调过程恢复出原始信息。

射频技术的应用不仅限于通信领域，还包括雷达、导航、遥感和遥控等多种技术。例如，在雷达系统中，射频信号被用来探测和跟踪目标，通过测量信号往返时间来确定目标的位置和速度。在无线网络中，射频技术是实现数据传输的关键，它使得人们能够在移动中保持网络连接，享受高速的互联网服务。

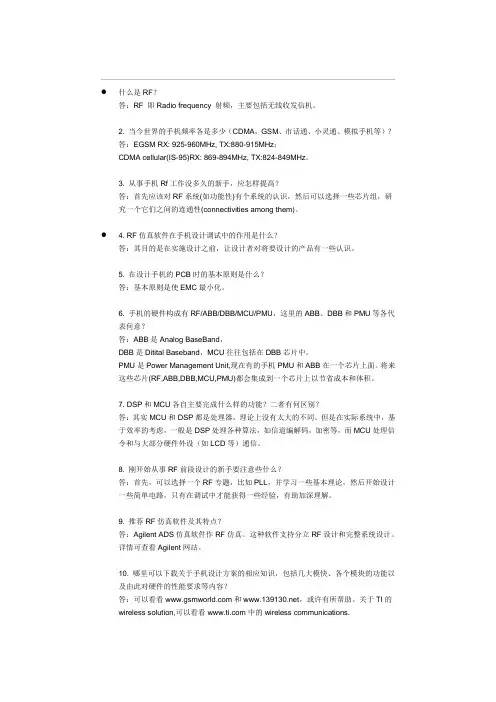

 什么是RF？

答：RF 即Radio frequency 射频，主要包括无线收发信机。

2. 当今世界的手机频率各是多少（CDMA，GSM、市话通、小灵通、模拟手机等）？

答：EGSM RX: 925-960MHz, TX:880-915MHz；

CDMA cellular(IS-95)RX: 869-894MHz, TX:824-849MHz。

3. 从事手机Rf工作没多久的新手，应怎样提高？

答：首先应该对RF系统(如功能性)有个系统的认识，然后可以选择一些芯片组，研究一个它们之间的连通性(connectivities among them)。

 4. RF仿真软件在手机设计调试中的作用是什么？

答：其目的是在实施设计之前，让设计者对将要设计的产品有一些认识。

5. 在设计手机的PCB时的基本原则是什么？

答：基本原则是使EMC最小化。

6. 手机的硬件构成有RF/ABB/DBB/MCU/PMU，这里的ABB、DBB和PMU等各代表何意？

答：ABB是Analog BaseBand，

DBB是Ditital Baseband，MCU往往包括在DBB芯片中。

PMU是Power Management Unit,现在有的手机PMU和ABB在一个芯片上面。将来这些芯片(RF,ABB,DBB,MCU,PMU)都会集成到一个芯片上以节省成本和体积。

7. DSP和MCU各自主要完成什么样的功能？二者有何区别？

答：其实MCU和DSP都是处理器，理论上没有太大的不同。但是在实际系统中，基于效率的考虑，一般是DSP处理各种算法，如信道编解码，加密等，而MCU处理信令和与大部分硬件外设（如LCD等）通信。

8. 刚开始从事RF前段设计的新手要注意些什么？

答：首先，可以选择一个RF专题，比如PLL，并学习一些基本理论，然后开始设计一些简单电路，只有在调试中才能获得一些经验，有助加深理解。

射频技术的基本原理和应用

1. 引言

射频技术（Radio Frequency，简称RF）是一种用于对无线电频率范围内的信号进行传输和处理的技术。射频技术广泛应用于无线通信、雷达系统、无线电频谱测量和信号处理等领域。本文将介绍射频技术的基本原理以及在各个领域中的应用。

2. 射频技术的基本原理

射频技术的基本原理包括信号传输、调制解调和射频功率放大。下面将逐步介绍这些基本原理。

2.1 信号传输

射频技术中的信号传输是指将信息从一个地方传输到另一个地方，通常通过无线电波进行传输。这种传输可以是单向的，也可以是双向的。在信号传输过程中，常见的模拟调制技术包括频移键控（Frequency Shift Keying，简称FSK）、相移键控（Phase Shift Keying，简称PSK）和振幅调制（Amplitude Modulation，简称AM）。而数字调制技术则包括调幅键控（Amplitude Shift Keying，简称ASK）、频率键控（Frequency Shift Keying，简称FSK）和相位键控（Phase Shift Keying，简称PSK）等。

2.2 调制解调

调制解调是指将信号转换为适合于传输和接收的形式。调制是指将基带信号叠加到载波信号上，以便将信号传输到目标设备。解调则是指将接收到的信号从载波信号中分离出来，并恢复原始信息。常见的调制解调技术包括调幅和调频。

2.3 射频功率放大

射频功率放大是指将射频信号的功率放大到适合于传输和接收的水平。射频功率放大器通常用于增强信号的强度，以便在大范围内传输数据。射频功率放大器可以是线性功率放大器（Linear Power Amplifier，简称LPA）或非线性功率放大器（Non-Linear Power Amplifier，简称NLPA）。

3. 射频技术的应用

3.1 无线通信

射频技术在无线通信中得到广泛应用，包括手机通信、无线局域网（Wireless
