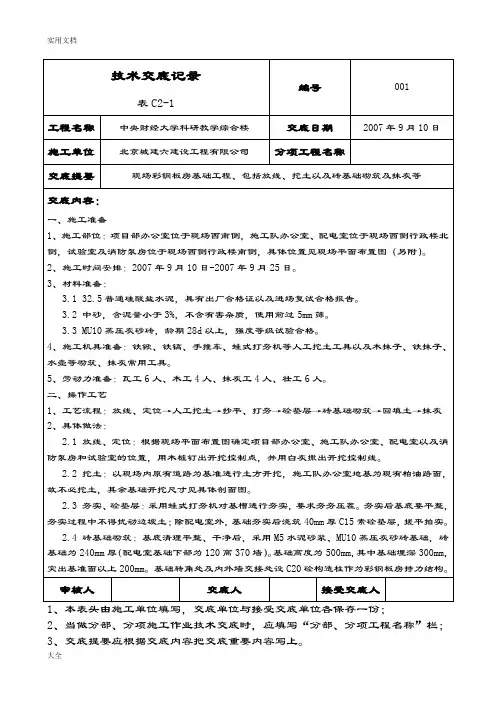

表C2-1 编号 001

工程名称 中央财经大学科研教学综合楼 交底日期 2007年9月10日

施工单位 北京城建六建设工程有限公司 分项工程名称

交底提要 现场彩钢板房基础工程、包括放线、挖土以及砖基础砌筑及抹灰等

交底内容：

一、施工准备

1、施工部位：项目部办公室位于现场西南侧，施工队办公室、配电室位于现场西侧行政楼北侧，试验室及消防泵房位于现场西侧行政楼南侧，具体位置见现场平面布置图（另附）。

2、施工时间安排：2007年9月10日-2007年9月25日。

3、材料准备：

3.1 32.5普通硅酸盐水泥，具有出厂合格证以及进场复试合格报告。

3.2 中砂，含泥量小于3%，不含有害杂质，使用前过5mm筛。

3.3 MU10蒸压灰砂砖，龄期28d以上，强度等级试验合格。

4、施工机具准备：铁锨、铁镐、手推车、蛙式打夯机等人工挖土工具以及木抹子、铁抹子、水壶等砌筑、抹灰常用工具。

5、劳动力准备：瓦工6人、木工4人、抹灰工4人、壮工6人。

二、操作工艺

1、工艺流程：放线、定位→人工挖土→抄平、打夯→砼垫层→砖基础砌筑→回填土→抹灰

2、具体做法：

2.1 放线、定位：根据现场平面布置图确定项目部办公室、施工队办公室、配电室以及消防泵房和试验室的位置，用木桩钉出开挖控制点，并用白灰撒出开挖控制线。

2.2 挖土：以现场内原有道路为基准进行土方开挖，施工队办公室地基为现有柏油路面，故不必挖土，其余基础开挖尺寸见具体剖面图。

2.3 夯实、砼垫层：采用蛙式打夯机对基槽进行夯实，要求夯夯压茬。夯实后基底要平整，夯实过程中不得扰动边坡土；除配电室外，基础夯实后浇筑40mm厚C15素砼垫层，搓平拍实。

2.4 砖基础砌筑：基底清理平整、干净后，采用M5水泥砂浆、MU10蒸压灰砂砖基础，砖基础为240mm厚（配电室基础下部为120高370墙）。基础高度为500mm，其中基础埋深300mm，突出基准面以上200mm。基础转角处及内外墙交接处设C20砼构造柱作为彩钢板房持力结构。

彩钢板房制作安装要求

1、材料选用：墙板厚度外墙为7.5公分，内墙为5公分，内外层钢板厚度为0.35毫米；

屋面板厚度为7.5公分，上层钢板厚度为0.35毫米，下层钢板厚度为0.25毫米

不符合要求的材料、变形和防腐层损坏的材料不得进入施工现场；

门窗为塑钢平开门推拉窗成品，方正无翘曲，无擦伤划伤碰伤。

2、制作要求：乙方在材料运输和制作时，应做好材料、半成品、成品的保护；

材料下料准确，板材不得纵向拼接；

切割、裁剪精细，接缝顺直、美观。

门窗制作采用海螺型材，保证足够的强度，玻璃为5毫米厚白玻，球形门锁，五金及配件应齐全牢固、质优可靠，密封条应安装到位四角嵌实，不得使用劣质有刺激性气味的密封条。

3、安装要求：墙板采用U形槽与地面连接牢固，垂直度偏差小于5毫米，轴线偏差小于 10

毫米，固定U形槽的膨胀螺栓间距不大于70公分；

角铝、“H”形铝和墙板封边应与墙板铆接牢固，美观；

门窗套应美观方正与墙板连接牢固，四角无尖角无翘起无毛刺，门窗套接缝处涂密封胶；

门窗安装位置正确、启闭灵活无噪声，门窗顶高度一致，安装牢固；规格为塑钢门M0821，塑钢窗C1212.，仓库门为M1521双开门，厕所浴室窗户为C1206；门窗和五金的制作和安装应符合规范要求；

钢方管支架应做好除锈、油漆防腐，颜色与墙板颜色一致，焊接牢固，去除焊渣后做好油漆防腐层；钢方管应与地面、墙板及屋面板连接牢固；

应采取措施，防止雨水从墙板接缝处渗漏入房间；

屋面板出檐宽度为前檐1米，其余三方出檐宽度为0.2米，屋面板应安装平整，与墙体连接牢固，接缝密封完好无渗漏，外露的固定用螺栓螺钉应涂密封胶保护，相邻屋面板搭接可靠不得渗漏，檐口线应顺直无起伏；宿舍、办公用房前檐墙高度为2.8米，后檐墙高度为2.6米，浴室厕所前檐墙高度为2.6米，后檐墙高度为2.4米；

厕所内栏板采用7.5公分彩钢墙板，高宽各1米，应与墙板、地面连接牢固。

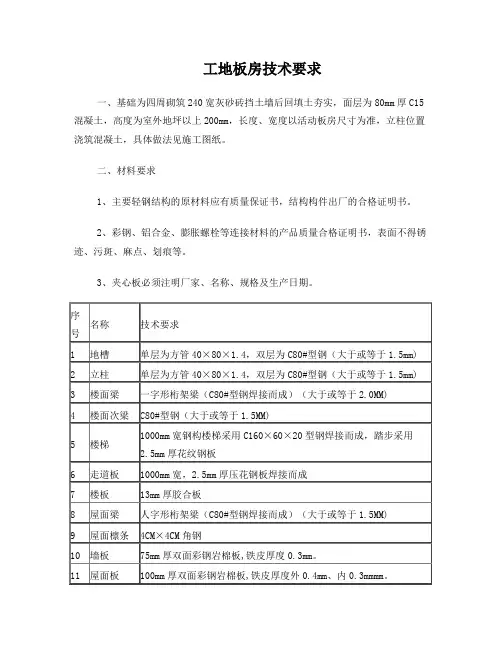

工地板房技术要求

一、基础为四周砌筑240宽灰砂砖挡土墙后回填土夯实，面层为80mm厚C15混凝土，高度为室外地坪以上200mm，长度、宽度以活动板房尺寸为准，立柱位置浇筑混凝土，具体做法见施工图纸。

二、材料要求

1、主要轻钢结构的原材料应有质量保证书，结构构件出厂的合格证明书。

2、彩钢、铝合金、膨胀螺栓等连接材料的产品质量合格证明书，表面不得锈迹、污斑、麻点、划痕等。

3、夹心板必须注明厂家、名称、规格及生产日期。

序号 名称 技术要求

1 地槽 单层为方管40×80×1.4，双层为C80#型钢（大于或等于1.5mm)

2 立柱 单层为方管40×80×1.4，双层为C80#型钢（大于或等于1.5mm)

3 楼面梁 一字形桁架梁（C80#型钢焊接而成）（大于或等于2.0MM)

4 楼面次梁 C80#型钢（大于或等于1.5MM)

5 楼梯 1000mm宽钢构楼梯采用C160×60×20型钢焊接而成，踏步采用2.5mm厚花纹钢板

6 走道板 1000mm宽，2.5mm厚压花钢板焊接而成

7 楼板 13mm厚胶合板

8 屋面梁 人字形桁架梁（C80#型钢焊接而成）（大于或等于1.5MM)

9 屋面檩条 4CM×4CM角钢

10 墙板 75mm厚双面彩钢岩棉板,铁皮厚度0.3mm。

11 屋面板 100mm厚双面彩钢岩棉板,铁皮厚度外0.4mm、内0.3mmmm。 12 门 简易防盗门，压把锁，规格为900×2100mm

13 窗 塑钢推拉窗，规格为900×1000mm

14 防火岩棉容重 ≥110KG/m3

15 屋面活载荷 ≥50kg/㎡

三、施工要求

1、工程施工工艺流程：材料出厂验收→材料进场、复查构件制作质量→钢架安装→螺栓固定→外墙彩板安装→内墙→顶板→封檐板安装→门窗安装→安装工自检→交工验收。

2、基础复查：根据图纸及设计要求为依据，进场后安装工对基础尺寸要进行复查。其验收内容主要包括：基础中心位移偏差，基础标高偏差，预埋件位置偏差，间距、跨距复查及基础外观等其它质量指标的检查认定。全部合格后方可进行下道工序。

生产厂家

验收时间

分部备注

生产安装厂家人员：

项目部人员：

监理单位人员：

业主单位人员：重

点

验

收

项

目

一

般

验

收

项

目

验收

结果防火：防火间距符合规范要求，消防通道通畅；灭火器符合

规范要求，布局合理；厨房等用火场所防火隔热措施有效

防雷：防雷接地设置符合设计和规范要求；接地电阻检测合

格

防腐：钢构件应油漆完好、无锈蚀，外漏螺栓防护得当；活

动房周围应排水通畅，无积水，不准对方杂物屋面板应安装平稳、檐口平直，板的搭接方向正确一致

附着式墙板安装应排板正确，表面平整；嵌入式墙板安装应

平整，上下搭接缝应采用企业缝，搭接长度不小于15mm

室内电气线路应采用PVC管（槽）明敷，布线整齐美观；电

器配置符合设计要求；线路无绝缘老化及接长使用楼面板应安装平稳、拼缝紧密

排水畅通，无积水，管道孔部位密封无渗漏

屋面板和墙板无明显变形、损坏；固定螺栓、防水垫圈、金

属垫圈、尼龙套管等齐全，连接可靠楼面板质量符合设计要求，锁定装置齐全有效

节点螺栓规格、数量应符合设计要求，连接牢固

圆钢拉杆体系符合设计要求，花篮螺栓的锁定装置完好钢构件的焊接部位无脱焊

钢构件无明显变形、损坏和严重锈蚀

基础的混凝土、砂浆强度应符合设计要求验收项目验收结果

分项结果

具备产品质量检测合格证明及合格证，产品说明书装配式彩钢活动板房验收记录表

工程名称：

安装地点
