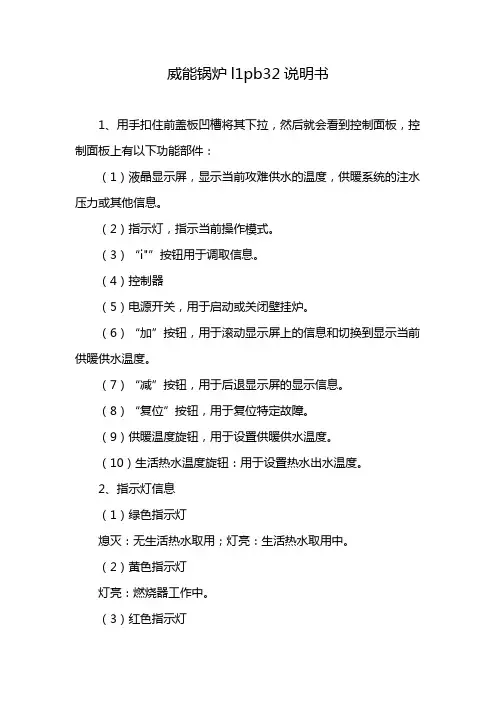

l1pb32-d燃气采暖热水炉说明书

上海林内有限公司Shanghai Rinnai Co., Ltd.公司地址:上海市奉贤区团青公路4500号 电话:(021)67583500 传真:(021)67583555 邮编:201411上海林内有限公司售后服务中心地址:上海市奉贤区团青公路4500号 传真:(021)67583555 邮编:201411上海林内有限公司展示厅地址:上海市南京西路499号 电话:(021)63590262 邮编:200003全国服务热线:4006990606
SU165-920-J×022022年10月版SX 敬告： 由于产品的改进，本说明书中的某些内容，插图可能与产品不完全一致，恕不另行通知，产品规格以器具铭牌为准，请谅解。

扫描此二维码获取林内官网扫描此二维码获取林内官方微信服务号扫描此二维码获取售后网点。

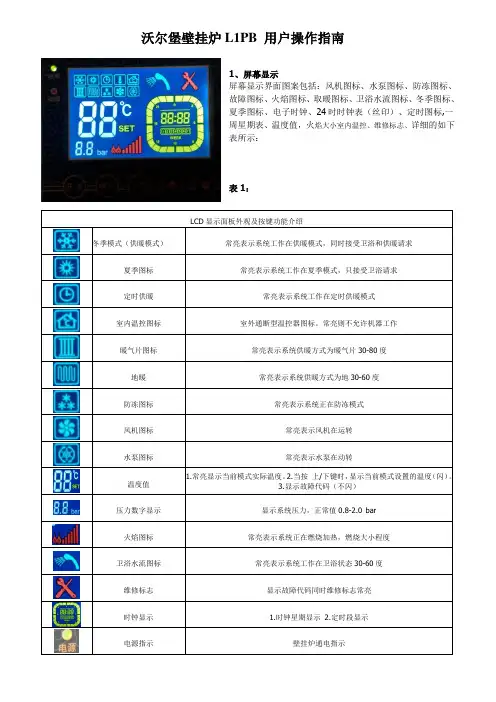

沃尔堡壁挂炉L1PB 用户操作指南1、屏幕显示屏幕显示界面图案包括：风机图标、水泵图标、防冻图标、故障图标、火焰图标、取暖图标、卫浴水流图标、冬季图标、夏季图标、电子时钟、24时时钟表（丝印）、定时图标,一周星期表、温度值，火焰大小室内温控、维修标志、详细的如下表所示：表1：LCD显示面板外观及按键功能介绍冬季模式（供暖模式）常亮表示系统工作在供暖模式，同时接受卫浴和供暖请求夏季图标常亮表示系统工作在夏季模式，只接受卫浴请求定时供暖常亮表示系统工作在定时供暖模式室内温控图标室外通断型温控器图标。

常亮则不允许机器工作暖气片图标常亮表示系统供暖方式为暖气片30-80度地暖常亮表示系统供暖方式为地30-60度防冻图标常亮表示系统正在防冻模式风机图标常亮表示风机在运转水泵图标常亮表示水泵在动转温度值1.常亮显示当前模式实际温度。

2.当按上/下键时，显示当前模式设置的温度（闪）。

3.显示故障代码（不闪）压力数字显示显示系统压力，正常值0.8-2.0 bar火焰图标常亮表示系统正在燃烧加热，燃烧大小程度卫浴水流图标常亮表示系统工作在卫浴状态30-60度维修标志显示故障代码同时维修标志常亮时钟显示 1.时钟星期显示2.定时段显示电源指示壁挂炉通电指示故障指示出现故障后，故障闪红灯，显示故障代码和维修标志开机或关机键1.通电后按动该键开机或关机，2.设置状态下，按动该键确认保存，3.在故障锁机状态按此键可以解除故障锁机状态模式选择键开机状态按动此键，进行各种供暖模式选择时间设置键在时间设置状态，按动此键进行下一步选择数据增加键1.供暖运行状态用来调节供暖温度，2.卫浴运行状态用来调节热水温度，3.时间设置调节相应数据数据降低键在开机使用壁挂炉之前，请确认以下打条件是否符合要求。

1.气阀打开，且有稳定的气压，正常气压每户可以同时开两台24KW的壁挂炉工作！2.看屏幕上显示系统压力在0.8－2bar之间，如果压力低于0.8bar请补水，打开补水阀，在壁挂炉底部有一个黑色的方形旋钮，切记补到1.5bar时马上关上补水阀，如果超压，关闭冷水阀门（从右边往左数第二根）打开补水阀，再打开热水龙头，泄到2.0bar以内，然后马上关上被水阀，如果不关会一直补水，系统压力过大超过或接近3bar时安全阀会泄压，这样浪费水还把水喷的到洗菜盒上，正常3个月以上才补一次水，有时补次水可以用一年多。

壁挂式燃气采暖热水炉使用说明一、安装前准备1.选择安装位置壁挂式燃气采暖热水炉应安装在通风良好的室内，远离易燃易爆物品，以确保安全使用。

需选择水源、燃气管道和排烟管道的合适位置，确保连接方便。

2.安装前检查在安装壁挂式燃气采暖热水炉前，需要仔细检查产品包装，确认所有配件齐全，无损坏情况。

应对安装位置进行测量，确保大小合适。

3.选择安装时间安装壁挂式燃气采暖热水炉时，需选择在气温较低的季节进行，避免在采暖季节使用高峰期出现安装延误的情况。

二、安装步骤1.固定壁挂式燃气采暖热水炉在已选择的安装位置，用螺丝将壁挂式燃气采暖热水炉固定在墙壁上，确保牢固稳定。

2.连接水源和燃气管道将壁挂式燃气采暖热水炉与水源和燃气管道连接，确保管道安全，不漏水、不漏气。

3.连接排烟管道将壁挂式燃气采暖热水炉排烟口与排烟管道连接，排烟管道需要畅通无阻，确保烟气能够顺利排出。

4.接通电源将壁挂式燃气采暖热水炉的电源线接通，确保电路连接正确稳定。

5.检查安装情况安装完成后，需对壁挂式燃气采暖热水炉的各项连接进行检查，确保安装正确无误。

三、使用注意事项1.投入使用前检查在投入使用壁挂式燃气采暖热水炉前，需要仔细检查安装情况，确保所有连接牢固稳定，无泄漏情况。

2.正确使用温控器根据室内温度情况，合理设置壁挂式燃气采暖热水炉的温控器，避免出现温度过高或过低的情况。

3.定期清洁保养定期对壁挂式燃气采暖热水炉进行清洁保养，确保热水炉正常运行，延长使用寿命。

4.避免堵塞排烟管道在使用壁挂式燃气采暖热水炉时，需要定期清理排烟管道，避免灰尘和杂物堵塞，影响烟气排放。

5.注意安全防护使用壁挂式燃气采暖热水炉时，需注意安全防护，避免触电、燃气泄漏、烟气中毒等危险情况发生。

四、故障处理1.燃烧不正常如果发现壁挂式燃气采暖热水炉燃烧不正常，应立即关闭燃气阀门，停止使用，并通联专业人员进行排查。

2.热水不热当壁挂式燃气采暖热水炉出现热水不热的情况时，需检查温控器设置是否正确，以及热水炉是否正常运行。

可编辑修改精选全文完整版
l1pb32-d燃气采暖热水炉说明书
l1pb32-d燃气采暖炉使用时，需要注水、加煤、供暖、封火、清灰、补水、使用热水。

注水：由补水箱向系统内注水（最好是软化水）同时拧开散热器的跑风，排出积气，直到水满为止，禁止在缺水无水情况下运行。

加煤：碎煤应制成块煤使用大小如鸭蛋或更大，加煤前应摇动炉箅，清出炉膛底部的乏煤和煤灰，如煤层太厚，不要用捅条从上部捅煤，以免压实煤层，不利通风，加煤不宜太多应低于前加煤门以下。

供暖：盖上封火盖，平盖，并拉开供暖档板和灰斗。

封火：封火时炉膛顶部加一些碎煤，炉底及灰斗中留一些炉灰，关好炉门灰斗使空气上下流通不畅，便能达到封火效果。

清灰：经常清除炉口板上的积灰，灰斗中积灰应及时掏出便于空气上下流通畅快，炉膛底部乏煤清出办法如下：清除乏煤时，关好灰斗和炉盖，然后摇动摇把，乏煤自然落入灰斗，如果摇把摇动吃力表明煤渣结焦，应用捅条捣碎后清灰，切勿用力折断炉箅。

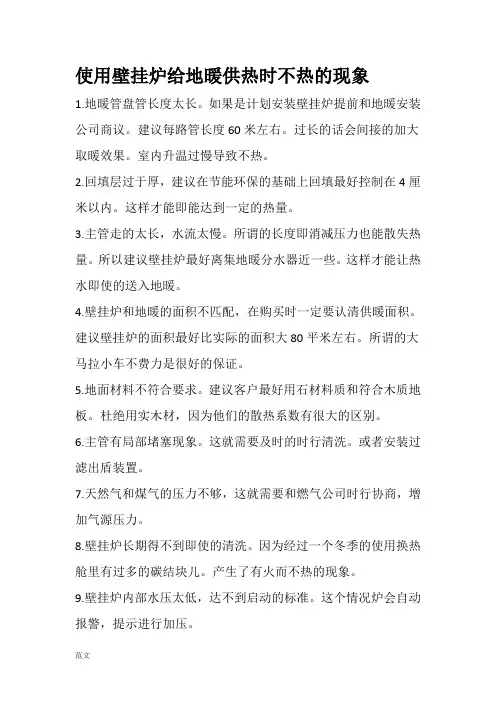

使用壁挂炉给地暖供热时不热的现象1.地暖管盘管长度太长。

如果是计划安装壁挂炉提前和地暖安装公司商议。

建议每路管长度60米左右。

过长的话会间接的加大取暖效果。

室内升温过慢导致不热。

2.回填层过于厚，建议在节能环保的基础上回填最好控制在4厘米以内。

这样才能即能达到一定的热量。

3.主管走的太长，水流太慢。

所谓的长度即消减压力也能散失热量。

所以建议壁挂炉最好离集地暖分水器近一些。

这样才能让热水即使的送入地暖。

4.壁挂炉和地暖的面积不匹配，在购买时一定要认清供暖面积。

建议壁挂炉的面积最好比实际的面积大80平米左右。

所谓的大马拉小车不费力是很好的保证。

5.地面材料不符合要求。

建议客户最好用石材料质和符合木质地板。

杜绝用实木材，因为他们的散热系数有很大的区别。

6.主管有局部堵塞现象。

这就需要及时的时行清洗。

或者安装过滤出盾装置。

7.天然气和煤气的压力不够，这就需要和燃气公司时行协商，增加气源压力。

8.壁挂炉长期得不到即使的清洗。

因为经过一个冬季的使用换热舱里有过多的碳结块儿。

产生了有火而不热的现象。

9.壁挂炉内部水压太低，达不到启动的标准。

这个情况炉会自动报警，提示进行加压。

气体的种类不符。

这就需要及时的和小区物业协商弄清气源的各类再进行针对性的购买。

如何根据房子面积选择不同功率的壁挂炉呢？应根据房屋面积大小以及是否需要同时供热水及气种来选择合适的壁挂炉。

一般每平米需要的供热功率大约在120w-180w 之间，并且根据房型、结构、建筑材料的不同而有所变化。

因此，当选择壁挂炉前，应先征求服务商的意见，看看房子大概要按照哪种功率计算，然后测算一个大致的总体功率。

推荐一个计算大致功率的公式：房子的建筑面积×65%×150w。

通常采暖面积会在建筑面积的60%-70%之间，如果是一套150平方米的公寓房，它的采暖面积大概在90-105平方米之间。

若按照100平方米的采暖面积计算，预计需要15kw的供热功率，再加上平时生活热水需求，基本上就要选择一个18kw的壁挂炉炉。

TECHNICAL MANUAL1. 安装 ............................................................................................................................................. 错误!未定义书签。

1.1 规格尺寸 .......................................................................................................................... 错误!未定义书签。

1.2排烟系统-City Plus 24 F – 30 F ......................................................................................... 错误!未定义书签。

2. 技术数据 ..................................................................................................................................... 错误!未定义书签。

2.1连接数据 .......................................................................................................................... 错误!未定义书签。

2.2打火循环 .......................................................................................................................... 错误!未定义书签。

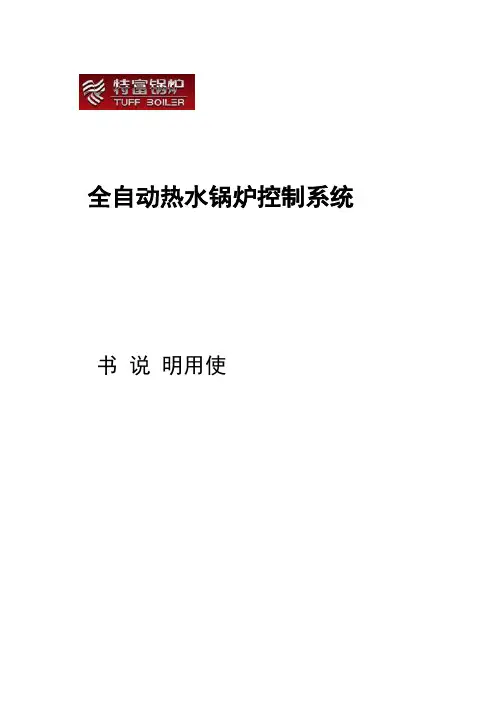

全自动热水锅炉控制系统书说明用使年2012 浙江特富锅炉有限公司．公司简介特富锅炉——国家A级锅炉和压力容器定点制造单位，公司以先进的科技管理理念、精湛的工艺装备、高素质的员工队伍为基础，经过二十余年的发展创业，已成为当今锅炉行业首屈一指的现代化高科技企业。

公司拥有专门的科技研发机构“香港海基特科技热能有限公司”，为特富锅炉在全球能源领域提供核心技术支持，专业研发各类工业锅炉、余热利用锅炉、生物质锅炉等。

绿色工场“浙江特富热能科技有限公司”成立，专业研发制造智能型、节能环保锅炉。

特富锅炉是日本HAMADA公司国内制造合作伙伴，沸腾式燃烧锅炉远销东南亚、日本等国；德国布德鲁斯锅炉公司OEM定牌制造单位，产品制造遵循德国DIN、TRD标准。

特富，将引领行业能源利用的“绿色”发展期。

2目录第1章概述 (4)第2章使用前确认 (5)第3章电气安装及配线 (6)第4章电气操作说明 (7)第5章人机界面操作说明 (9)第6章锅炉操作说明 (19)第7章电气原理图及附录 (21)3第1章概述该自动控制系统采用工业全自动热水锅炉控制技术方案。

硬件按功能模块化设计，信号输入、输出、控制器件，全部采用知名品牌器件；软件面向对象设计，内嵌入精心设计的软件，软硬结合，对热水锅炉全自动安全运行进行自动控制和工况检测。

丰富的故障检测、故障报警、故障处理功能，保证了系统的安全可靠运行。

系统采用文本触摸屏，高量度、全中文显示，采用锅炉控制专用模块作为信息处理和中央控制单元。

以人机对话方式与锅炉用户交换信息，给操作者带来极大方便。

１）自动功能：即控制器能根据系统当前采集到的现场信号按用户设置的模式自动对系统进行控制。

２）软手动：即用户通过触摸屏上的功能键来实现对相应设备的开启或关闭操作。

３）故障识别：系统具备丰富的故障检测．故障报警等功能，最大限度地保证了锅炉的安全运行。

4第2章使用前确认2.1 现场货物确认打开包装后，确认以下项目：（1）请确认装箱清单里含有的控制箱、配件和说明书（2）请确认控制箱和配件是否完好；（3）确认订购的产品是否和所订货物相符；2.2 使用环境条件环境温度：-20℃~ +60℃相对湿度：5% ~ 95%2.3 工作条件接地要求：≤4Ω供电电源：AC380V +10%;50HZ5第3章电气安装及配线3.1 安装（1）柜体和一次仪表配件安装时应遵守设计院提供的施工图规定；（2）当图纸无明确标注时，柜体的安装遵守下述规定：①当柜后或侧面有进处线时，距墙不得小于800mm;②靠墙安装的低压柜，距墙距离不得小于25mm;（3）一次仪表安装时，因一次仪表涉及到锅炉正常运行的控制，当设计院图纸无明确标注时，应和锅炉厂家确认后，根据厂家提供的资料进行施工；3.2 配线（1）所有动力线缆安装时应遵守设计院提供的施工图规定（2）动力电缆和信号电缆分开走线，防止电磁干扰；建议传感器信号线缆采用屏蔽线；6第4章电气操作说明4.1 操作举例说明)4.1.1 操作面板(当系统出现异常，通过开关无法操作时，按下此开关，能切断控制电源输入。

安装锅炉时注意事项·安装锅炉，受委托所购代理店或有资格的专业部门。

·不得将阀门安装在压力释放管上。

·必须装有补充水箱，不能直接与自来水管连接。

·供热水管，应与屋顶水箱连接，不要直接接自来水。

·锅炉不要安装在潮湿的地方。

·气表与锅炉要保持一定的距离，设立防火墙，保证锅炉运作的安全性。

根据当地水质情况，锅炉应增加排污次数，次数由操作人员自行设定。

蒸汽锅炉必须使用软水设备，热水锅炉推荐选用（硅磷晶）水处理。

不安装水处理时基本是一年好，二年赖，三年就烧坏。

因为水垢也将付出更多的使用成本（燃料）水垢原因还可能引起锅炉爆炸开机工作程序1 将手动键切换成自动位置；按下点火键, 燃烧器开始工作，锅炉投入全自动工作程序：燃烧器工作8--10分钟后，观察烟囱冒烟情况，若没有黑烟，说明各系统比例合理，燃烧器运转正常，若有黑烟，则应调整燃烧器的风门，直至不冒黑烟时为止；2 锅炉在运行中，当水位降到最低安全水位线时，电控箱能自动亮起危险水位灯，并报警蜂鸣响，同时，启动水泵工作，这时应及时查看水泵是否按指令工作，止由于控制系统或水泵失误，影响正常运行；3 锅炉在运行中，若观察不到水位计的水位线位置时，必须立即在水位计处放水，如果出水流畅，则说明供水过满，这时需手动停止水泵工作，继续放水，直正水位位线时，再换成自动运行。

若水位计放不出水，说明水位己经低于水位计的最低可见边缘，此时，必须立即停止锅炉运行，关停燃烧器和水泵，开启排污阀，如果排水过急，则应立即关闭排污阀，检查水泵和电控箱的线路是否失控，修复后，锅炉才能继续投入运行。

如果排污阀排水缓慢，甚至没有水排出来，仅冒少量蒸汽，此时说明锅炉已严重缺水，已处于“烧干锅”的状态。

此时，千万不能进水，以免发生破坏性的严重后果。

这时，锅炉必须停止运行1小时以上，并打开手孔，卸下燃烧器和炉顶板，仔细检查锅护的损坏情况，并上报上级主管部门和当地锅炉监督部门，作进一步检查。

燃汽壁挂炉使用说明书
燃气壁挂炉是一种以天然气为能源的热水器，具有强大的家庭中央供暖功能。

以下是一份燃气壁挂炉使用说明书的简要内容：
1.安装和检查：确保由专业人员正确安装燃气壁挂炉，并检查燃气、水和电源连接是否安全。

2.操作面板：熟悉壁挂炉的操作面板，包括开关、温度调节、定时器等功能按钮。

3.燃气供应：确保燃气供应正常，检查燃气阀门是否打开。

4.点火和运行：按下点火按钮，壁挂炉将启动并开始加热。

可根据需要调节温度和运行模式。

5.安全注意事项：遵循使用手册中的安全规定，如不要在壁挂炉周围放置易燃物品，保持通风良好等。

6.维护和保养：定期进行壁挂炉的维护和保养，包括清洁燃烧器、更换过滤器等，以确保其正常运行和延长使用寿命。

7.故障排除：如果遇到故障或异常情况，参考使用手册中的故障排除指南，或联系专业维修人员进行维修。

8.售后服务：了解壁挂炉的售后服务政策和联系方式，以便在需要时获得技术支持和维修服务.
请注意，以上内容仅为一般性指导，具体的使用说明可能因品牌和型号而有所不同。

在使用燃气壁挂炉之前，请务必仔细阅读随附的使用手册，并按照制造商的建议进行操作和维护。

如有任何疑问，建议咨询专业人士或联系制造商的客户服务部门。
