单管(共射极)交流放大电路的研究

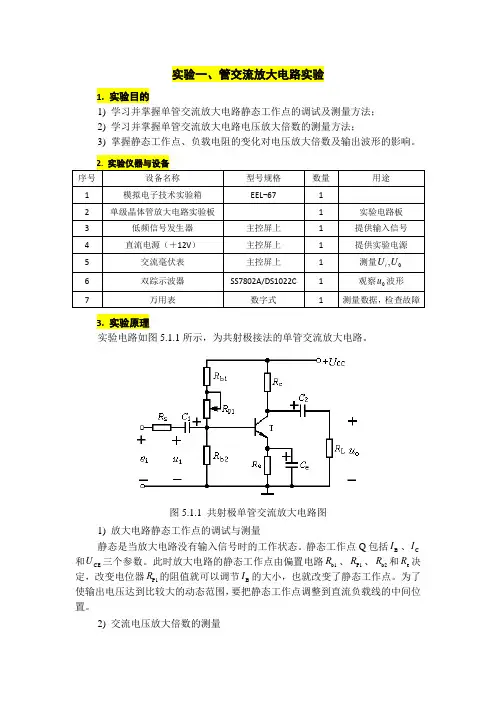

实验一、管交流放大电路实验1. 实验目的1) 学习并掌握单管交流放大电路静态工作点的调试及测量方法； 2) 学习并掌握单管交流放大电路电压放大倍数的测量方法；3) 掌握静态工作点、负载电阻的变化对电压放大倍数及输出波形的影响。

3. 实验原理实验电路如图5.1.1所示，为共射极接法的单管交流放大电路。

图5.1.1 共射极单管交流放大电路图1) 放大电路静态工作点的调试与测量静态是当放大电路没有输入信号时的工作状态。

静态工作点Q 包括B I 、CI 和CE U 三个参数。

此时放大电路的静态工作点由偏置电路b1R 、P1R 、b2R 和e R 决定，改变电位器P1R 的阻值就可以调节B I 的大小，也就改变了静态工作点。

为了使输出电压达到比较大的动态范围，要把静态工作点调整到直流负载线的中间位置。

2) 交流电压放大倍数的测量放大电路的交流电压放大倍数即输出电压与输入电压有效值之比，电压放大倍数要在静态工作点合适、输出波形不失真条件下测得。

3) 电路参数对放大器性能的影响(1) 静态工作点对输出电压波形的影响 静态工作点设置太低，输出波形产生截止失真；静态工作点设置太高，输出波形产生饱和失真。

(2) 输入信号对输出电压波形的影响 静态工作点设置合适，但输入信号如果过大，输出波形也要产生截止、饱和失真（大信号失真）。

(3) 负载电阻L R 对放大倍数的影响 当放大器空栽（负载电阻开路）时，电压放大倍数为C u beRA r β=-当放大器接入负载电阻时，电压放大倍数为L u beR A r β'=-（其中L C L //R R R '=）所以，L R 对放大倍数是有影响的，显然，L R 电阻值越小，电压放大倍数就越低。

(4) 发射极电容e C 对电压放大倍数的影响 e C 接入时，电压放大倍数的计算如(3)所述，把e C 去掉，电压放大倍数为Lu be e(1)R A r R ββ'=-++（其中L C L //R R R '=）所以把e C 去掉后电压放大倍数要减小。

实验一单级交流放大电路一、实验目地1.熟悉电子元器件和模拟电路实验箱，2.掌握放大电路静态工作点地调试方法及其对放大电路性能地影响.3.学习测量放大电路Q点，AV ，ri，ro地方法，了解共射极电路特性.4.学习放大电路地动态性能.二、实验仪器1.示波器2.信号发生器3.数字万用表三、实验原理1.三极管及单管放大电路工作原理.以NPN三极管地共发射极放大电路为例说明三极管放大电路地基本原理：三极管地放大作用是：集电极电流受基极电流地控制，并且基极电流很小地变化，会引起集电极电流很大地变化，.如果将一个变化地小信号加到基极跟发射极之间，这就会引起基极电流Ib地变化，Ib地变化被放大后，导致了Ic很大地变化.如果集电极电流Ic是流过一个电阻R地，那么根据电压计算公式U=R*I可以算得，这电阻上电压就会发生很大地变化.我们将这个电阻上地电压取出来，就得到了放大后地电压信号了.2.放大电路静态和动态测量方法.放大电路良好工作地基础是设置正确地静态工作点.因此静态测试应该是指放大电路静态偏置地设置是否正确，以保证放大电路达到最优性能.放大电路地动态特性指对交流小信号地放大能力.因此动态特性地测试应该指放大电路地工作频带，输入信号地幅度范围，输出信号地幅度范围等指标.四、实验内容及步骤1.装接电路与简单测量图1.1 工作点稳定地放大电路(1)用万用表判断实验箱上三极管V 地极性和好坏，电解电容C 地极性和好坏.测三极管B 、C 和B 、E 极间正反向导通电压，可以判断好坏；测电解电容地好坏必须使用指针万用表，通过测正反向电阻.三极管导通电压UBE=0.7V 、UBC=0.7V ，反向导通电压无穷大.(2)按图1.1所示，连接电路(注意：接线前先测量+12V 电源，关断电源后再连线)，将RP 地阻值调到最大位置.2.静态测量与调整接线完毕仔细检查，确定无误后接通电源.改变R P ，记录I C 分别为0.5mA 、1mA 、1.5mA 时三极管V 地β值.注意：I b 和I c 一般用间接测量法，即通过测V c 和V b ，R c 和R b 计算出I b 和I c .此法虽不直观，但操作较简单，建议采用.以避免直接测量法中，若操作不当容易损坏器件和仪表地情况.(2)按图1.1接线，调整R P 使V E =1.8V ，计算并填表1.1.为稳定工作点，在电路中引入负反馈电阻Re ，用于稳定静态工作点，即当环境温度变化时，保持静态集电极电流ICQ 和管压降UCEQ 基本不变.依靠于下列反馈关系：T ↑—β↑—ICQ ↑—UE ↑—UBE ↓—IBQ ↓—ICQ ↓，反过程也一样.其中Rb2地引入是为了稳定Ub.但此类工作电路地放大倍数由于引入负反馈而减小了，而输入电阻ri 变大了，输出电阻ro 不变.e be L c u R r R R A )1()(ββ++-=，))1((21e be b b i R r R R r β++=，c o R r =由以上公式可知，当β很大时，放大倍数约等于eLc R R R ，不受β值变化地影响.表1.1注意：图1.1中b 为支路电流.3.动态研究(1)按图1.2所示电路接线.(2)将信号发生器地输出信号调到f=1KHz ，幅值为500mV ，接至放大电路地A 点，经过R 1、R 2衰减（100倍），V i 点得到5mV 地小信号，观察V i 和V O 端波形，并比较相位.图中所示电路中，R1、R2为分压衰减电路，除R1、R2以外地电路为放大电路.由于一般信号源在输出信号小到几毫伏时，会不可避免地受到电源纹波影响出现失真，而大信号时电源纹波几乎无影响，所以采取大信号加R1、R2衰减形式.此外，观察输出波形时要调节Rb1，使输出波形最大且不失真时开始测量.输入输出波形两者反相，相差180度.(3) 信号源频率不变，逐渐加大信号源幅度，观察V O 不失真时地最大值，并填表1.2.分析图1.2地交流等效电路模型，由下述几个公式进行计算：E be I mVr 26)1(200β++≈，bece c L V r r R R A β-=，c ce o be b b i R r r r R R r ==,2表1.2 RL=∞图1.2 小信号放大电路（4）保持V i =5mV 不变，放大器接入负载R L ，在改变R C 数值情况下测量，并将计算结果填表1.3.表1.3（5）V i =5mV ，R C =5K1，增大和减小R P ，观察V O 波形变化.若失真观察不明显可增大V i 幅值（＞50 mV ），并重测.（注意：此前必须把Q 点重新设回原值.）将结果填入表1.4.如电位器R P 调节范围不够，可改变R b1(100K 或150K)，再次调整R P 使V e =2.2V ，并重测.RP 较大时，IC 较小，Q 点偏低，可观察到截止失真（波形上半周平顶失真），无输出.RP 较小时，IC 较大，Q 点偏高，可观察到饱和失真（波形下半周切割失真）.表1.44.测放大电路输入，输出电阻. （1）输入电阻测量在放大电路输入端串接一个5K1电阻如图1.4，测量V S 与V i ，即可计算r i .图1.4 输入电阻测量(2)输出电阻测量 见图1.5图1.5 输出电阻测量在输出端接入可调电阻作为负载，选择合适地R L 值使放大电路输出不失真(接示波器监视)，测量带负载时V L 和空载时地V O ，即可计算出r O .将上述测量及计算结果填入表1.5中. 用cc ce o be b b i R R r r r R R r ≈==,2公式进行估算R V V V r is ii ⋅-=LLoo R V V r )1(-=五、实验小结与实验感想：版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.6ewMy。

晶体管共射极单管放大电路实验报告一、实验目的1、掌握晶体管共射极单管放大电路的组成及工作原理。

2、学习静态工作点的调试方法，研究静态工作点对放大器性能的影响。

3、掌握放大器电压放大倍数、输入电阻、输出电阻的测量方法。

4、观察放大器输出波形的失真情况，了解产生失真的原因及消除方法。

二、实验原理1、晶体管共射极单管放大电路的组成晶体管共射极单管放大电路由晶体管、基极电阻、集电极电阻、发射极电阻和耦合电容等组成。

输入信号通过耦合电容加到晶体管的基极，经晶体管放大后，从集电极输出，再通过耦合电容加到负载电阻上。

2、静态工作点的设置静态工作点是指在没有输入信号时，晶体管各极的直流电流和电压值。

合适的静态工作点可以保证放大器在输入信号的作用下，输出信号不失真。

静态工作点的设置主要通过调整基极电阻和集电极电阻的阻值来实现。

3、放大器的性能指标（1）电压放大倍数：是指输出电压与输入电压的比值，反映了放大器对信号的放大能力。

（2）输入电阻：是指从放大器输入端看进去的等效电阻，反映了放大器从信号源获取信号的能力。

（3）输出电阻：是指从放大器输出端看进去的等效电阻，反映了放大器带负载的能力。

三、实验仪器及设备1、示波器2、信号发生器3、直流稳压电源4、万用表5、实验电路板6、晶体管、电阻、电容等元件四、实验内容及步骤1、按图连接实验电路仔细对照电路图，在实验电路板上正确连接晶体管共射极单管放大电路，注意元件的极性和引脚的连接。

2、静态工作点的调试（1）接通直流稳压电源，调节电源电压至合适值。

（2）用万用表测量晶体管各极的电压，计算静态工作电流。

（3）通过调整基极电阻的阻值，改变静态工作点，观察输出电压的变化，使输出电压不失真。

3、测量电压放大倍数（1）将信号发生器的输出信号接到放大器的输入端，调节信号发生器的频率和幅度，使输入信号为正弦波。

（2）用示波器分别测量输入信号和输出信号的峰峰值，计算电压放大倍数。

4、测量输入电阻（1）在放大器的输入端串联一个已知电阻。

晶体管共射极单管交流放大电路班别：学号：姓名：成绩：一、实验目的1、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响；2、掌握放大器电压放大倍数的测试方法；3、熟悉常用电子仪器及模拟电路实验设备的使用。

二、实验内容及步骤1．实验电路实验电路如图1所示。

各电子仪器连接时，为防止干扰，各仪器的公共端必须连在一起，同时信号源、交流毫伏表和示波器的引线应采用专用电缆线或屏蔽线，如使用屏蔽线，则屏蔽线的外包金属网应接在公共接地端上。

图1 共射极单管放大器实验电路2．调试静态工作点（20分）（1）暂不接入交流信号，把一直流电源调到12V；（2）将R W调至最大，接入12V直流电源；（3）调节R W，使I C＝2.0mA后，用直流电压表测量三极管B极、E极和C极对地电压U B、U E、U C值，记入表1。

表1 实验数据表一（条件： I C＝2mA ）测量值计算值U B（V）U E（V）U C（V）U BE（V）U CE（V）I C（mA）3．测量电压放大倍数（20分）(1) 调节函数信号发生器，使其输出有效值为10mV，频率为1KHz的正弦信号；(2)把上述调节好的的正弦信号加在放大器输入端（B与地），作为u i；(3) 用示波器观察放大器输出电压u O波形，在波形不失真的条件下用交流毫伏表测量下述三种情况下的U O值，并用双踪示波器观察u O和u i的相位关系，记入表2，并计算电路的相应电压放大倍数A V 。

表2 实验数据表二（条件：Ic＝2.0mA U i＝10mV ）R C（KΩ）R L(KΩ)U o(V)A V观察记录一组u O和u1波形2.4∞1.2∞2.4 2.44．观察静态工作点对电压放大倍数的影响 ( 20分）（1）置R C＝2.4KΩ，R L＝∞，U i=10mV；（2）用示波器监视输出电压波形，在u O不失真的条件下，调节R W，使I C分别为表3中之值，用交流毫伏表分别测出U O值，计算电压放大倍数A V，记入表3。

单管共射放大电路实验报告实验目的，通过实验，了解单管共射放大电路的基本原理和特性，掌握其工作原理和性能参数的测量方法，加深对电子技术的理论知识的理解。

实验仪器和器件，示波器、信号发生器、直流稳压电源、电阻、电容、三极管等。

实验原理，单管共射放大电路是一种常用的放大电路，它由一个三极管和几个外围元件组成。

在这个电路中，三极管的基极接地，发射极接负电源，集电极接负载电阻，形成了一个共射放大电路。

当输入信号加在基极上时，三极管会产生放大效果，输出信号会在集电极上得到放大。

实验步骤：1. 按照电路图连接实验电路，接通直流电源，调节电源电压和电流，使其符合电路要求。

2. 使用信号发生器产生输入信号，接入电路，观察输出信号在示波器上的波形。

3. 调节信号发生器的频率和幅度，观察输出信号的变化。

4. 测量输入信号和输出信号的幅度，计算电压增益。

5. 改变负载电阻的数值，观察输出信号的变化。

实验结果与分析：在实验中，我们观察到输入信号在经过单管共射放大电路后，输出信号得到了明显的放大。

通过调节信号发生器的频率和幅度，我们发现输出信号的波形随着输入信号的变化而变化，但是整体上保持了放大的特性。

通过测量输入信号和输出信号的幅度，我们计算得到了电压增益的数值，验证了单管共射放大电路的放大性能。

在改变负载电阻的数值后，我们也观察到了输出信号的变化，进一步验证了电路的特性。

实验结论：通过本次实验，我们深入了解了单管共射放大电路的工作原理和特性，掌握了测量其性能参数的方法。

实验结果表明，单管共射放大电路具有良好的放大特性，能够将输入信号放大并输出。

同时，我们也发现了一些问题，比如在一定频率下，输出信号会出现失真等。

这些问题需要进一步的分析和解决。

实验的过程中，我们也遇到了一些困难和挑战，但通过认真的实验操作和思考，最终取得了满意的实验结果。

通过本次实验，我们不仅加深了对电子技术的理论知识的理解，还提高了实验操作的能力和实验分析的能力。

实验二 晶体管共射极单管放大器一、实验目的1．学会放大器静态工作点的调式方法和测量方法。

2．掌握放大器电压放大倍数的测试方法及放大器参数对放大倍数的影响。

3．熟悉常用电子仪器及模拟电路实验设备的使用。

二、实验原理图2—1为电阻分压式工作点稳定单管放大器实验电路图。

偏置电阻R B1、R B2组成分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号后，在放大器的输出端便可得到一个与输入信号相位相反、幅值被放大了的输出信号，从而实现了电压放大。

三、实验设备1、 信号发生器2、 双踪示波器3、 交流毫伏表4、 模拟电路实验箱5、 万用表四、实验内容1．测量静态工作点实验电路如图2—1所示，它的静态工作点估算方法为：U B ≈211B B CCB R R U R +⨯图2—1 共射极单管放大器实验电路图I E ＝EBEB R U U -≈Ic U CE = U CC －I C （R C ＋R E ）实验中测量放大器的静态工作点，应在输入信号为零的情况下进行。

1）没通电前，将放大器输入端与地端短接，接好电源线（注意12V 电源位置）。

2）检查接线无误后，接通电源。

3）用万用表的直流10V 挡测量U E = 2V 左右，如果偏差太大可调节静态工作点（电位器RP ）。

然后测量U B 、U C ，记入表2—1中。

表2—1B2所有测量结果记入表2—1中。

5）根据实验结果可用：I C ≈I E ＝EER U 或I C ＝C C CC R U U -U BE ＝U B －U EU CE ＝U C －U E计算出放大器的静态工作点。

2．测量电压放大倍数各仪器与放大器之间的连接图关掉电源，各电子仪器可按上图连接，为防止干扰，各仪器的公共端必须连在一起后接在公共接地端上。

1）检查线路无误后，接通电源。

从信号发生器输出一个频率为1KHz 、幅值为10mv （用毫伏表测量u i ）的正弦信号加入到放大器输入端。

单管共射放大电路及其分析方法单管共射放大电路是一种常用的单管放大电路，常用于电子设备中的信号放大部分。

它的基本原理是将输入信号串联到输入电容上，通过串联的电容将信号引入到放大管的基极，并通过电阻将放大管的发射极接地，从而形成共射放大电路。

本文将介绍单管共射放大电路的工作原理以及常用的分析方法。

单管共射放大电路的基本原理是利用放大管的电流放大能力将输入信号放大到输出端。

在电路中，放大管的基极被输入电容串联，并接到输入信号源。

当输入信号变化时，电容将输入信号引入到放大管的基极中，使得管子的驱动点发生偏移。

同时，放大管的发射极通过电阻连接到地，形成共射放大电路，通过电流放大作用，将输入信号放大到输出端。

具体的过程是：当输入信号为正向偏移时，放大管的发射电流增加，使得扩散极的电压下降，从而使放大管的驱动点偏向截止状态。

反之，当输入信号为负向偏移时，放大管的发射电流减小，使扩散极的电压上升，从而使放大管的驱动点偏向饱和状态。

通过这种方式，输入信号经过放大管的放大，输出端可以得到一个放大后的信号。

但需要注意的是，在实际电路中，为了保持放大管的工作在放大区，通常会对放大管的工作点进行偏置，即通过添加恒流源、电流镜等元件来保持放大管的工作在线性放大区。

在进行单管共射放大电路的分析时，有几个常用的方法可以帮助我们更好地理解电路的工作原理。

首先，可以使用直流分析的方法来分析电路的静态工作状态。

直流分析可以通过对电路中的直流元件（如电阻、电流源等）进行分析，得到电路的静态工作点。

静态工作点是指在没有输入信号时，电路各个节点和分支的电压和电流的数值。

在进行直流分析时，需要对电路中的直流元件进行参数计算，并应用基本的电路定理（如欧姆定律、基尔霍夫电流定律、基尔霍夫电压定律等）进行方程的建立和求解。

其次，可以使用小信号分析的方法来分析电路的交流工作状态。

在小信号分析中，将电路中的元件替换成小信号等效模型，可以得到电路中对小信号响应的表达式。

晶体管共射极单管交流放大电路实验报告实验目的：掌握晶体管共射极单管交流放大电路的工作原理，学习测量放大电压增益和频率响应特性。

实验仪器：数字万用表、双踪示波器、信号发生器、电源、电阻、电容、晶体管等。

实验原理：晶体管共射极单管交流放大电路是一种常用的放大电路，其原理如下：电路图如下所示：```—C1，，C2，+6，Vin ，R1，，，，—R3—，B，—R2，，RL—GND```按照通用放大器的放大电流相性，我们可以得到如下结论：1. 当输入信号Vin正半周的上升使基极电压增加，晶体管开始导通，电容C1（输入耦合电容）开始充电，C2（负载耦合电容）不发生变化。

2. 当输入信号Vin正半周的下降使基极电压减小，晶体管开始封断，电容C1开始放电，C2不发生变化。

实验步骤：1. 按照电路图连接电路：将R1与R2串联，组成电压分压网络，接入信号源Vin。

将R3与RL串联连接，终端接地，RL连接至晶体管集电极C2端。

将信号源接地端接地。

2.将电源正极连接至C2，电源负极接地。

3.连接示波器，并调整电源电压至合适的值。

4.打开示波器，调整信号发生器，设置所需的频率和幅度。

5. 测量输入信号Vin和输出信号Vout的峰峰值。

6. 通过计算得出电流放大倍数Av，即Vout/Vin。

实验结果：在实验中，我们设置了信号发生器的频率为f，幅度为Vin。

通过示波器分别测量输入信号Vin和输出信号Vout的峰峰值。

根据实验数据计算得到Av=Vout/Vin的值，并绘制频率响应曲线。

实验结论：1.实验结果表明，晶体管共射极单管交流放大电路具有一定的放大作用，且放大倍数随着频率的增加而逐渐减小。

2. 放大倍数Av与输入信号Vin和输出信号Vout之间的关系为Av=Vout/Vin。

3.频率响应曲线表明，放大电路在一定频率范围内的放大效果较好，但随着频率的增加或减小，放大效果会减弱。

4.实验中可能存在的误差主要来自于电路连接不良、仪器误差等因素。

共射极单管放大电路实验报告
共射极单管放大电路是一种常见的放大电路，由一个NPN型晶体管组成。

本实验的目的是通过实验验证共射极单管放大电路的放大特性。

一、实验原理：
共射极单管放大电路是一种常用的放大电路，使用一个NPN型晶体管来放大输入信号。

晶体管的三个引脚分别为发射极（E）、基极（B）、集电极（C）。

在共射极单管放大电路中，输入信号通过耦合电容C1输入到基极，集电极通过负载电阻RC与正电源相连。

输出信号由电容C2耦合到负载电阻RL上。

二、实验仪器：
1. 功率放大器实验箱
2. 万用表
3. 音频信号发生器
三、实验步骤：
1. 连接电路：根据实验箱上的电路图，将电路连接好。

2. 调整电源：根据实验箱上的电源电压要求，调整电源电压。

3. 调节发生器：将发生器的频率调节到所需的数值，信号幅度调节适宜值。

4. 测量电压：用万用表分别测量发射极电压、集电极电压和基极电压。

5. 测量电流：用万用表测量发射极电流、集电极电流和基极电流。

6. 测量电容：用万用表测量输入输出电容。

四、实验结果：
将实验测得的数据填入实验报告中，并绘制相应的图表。

五、实验分析：
根据实验结果分析共射极单管放大电路的放大特性、输入输出电容等参数。

六、实验总结：
总结本实验的目的、步骤、结果以及实验中遇到的问题等。

七、思考题：
进一步思考实验中遇到的问题，并提出解决方案。

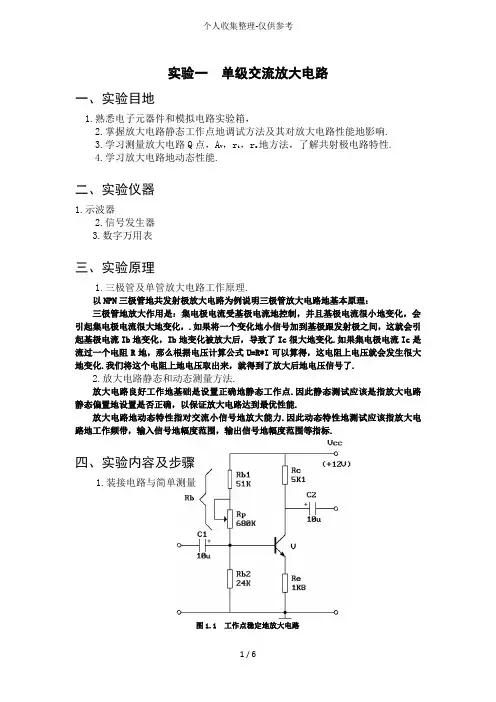

单管交流放大电路实验实验一单级交流放大电路实验报告实验一单级交流放大电路一、实验目的1.熟悉电子元器件和模拟电路实验箱，2.掌握放大电路静态工作点的调试方法及其对放大电路性能的影响。

3.学习测量放大电路Q点，AV，ri，ro的方法，了解共射极电路特性。

4.学习放大电路的动态性能。

二、实验仪器1.示波器12.信号发生器3.数字万用表三、实验原理1.三极管及单管放大电路工作原理。

以NPN三极管的共发射极放大电路为例说明三极管放大电路的基本原理: 三极管的放大作用是:集电极电流受基极电流的控制，并且基极电流很小的变化，会引起集电极电流很大的变化，。

如果将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic很大的变化。

如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式U=R*I可以算得，这电阻上电压就会发生很大的变化。

我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。

2.放大电路静态和动态测量方法。

2放大电路良好工作的基础是设置正确的静态工作点。

因此静态测试应该是指放大电路静态偏置的设置是否正确，以保证放大电路达到最优性能。

放大电路的动态特性指对交流小信号的放大能力。

因此动态特性的测试应该指放大电路的工作频带，输入信号的幅度范围，输出信号的幅度范围等指标。

四、实验内容及步骤1.装接电路与简单测量图1.1 工作点稳定的放大电路(1)用万用表判断实验箱上三极管V的极性和好坏，电解电容C的极性和好坏。

测三极管B、C和B、E极间正反向导通电压，可以判断好坏;测电解电容的好坏必须使用指针万用表，通过测正反向3电阻。

三极管导通电压UBE=0.7V、UBC=0.7V，反向导通电压无穷大。

(2)按图1.1所示，连接电路(注意:接线前先测量+12V电源，关断电源后再连线)，将RP的阻值调到最大位置。

2.静态测量与调整接线完毕仔细检查，确定无误后接通电源。

改变RP，记录IC分别为0.5mA、1mA、1.5mA时三极管V的β值。

共射极单管放大电路实验报告一、实验目的。

本实验旨在通过搭建共射极单管放大电路，掌握共射极放大电路的基本原理，了解其放大特性，并通过实验验证其放大性能。

二、实验原理。

共射极单管放大电路是一种常用的放大电路，其基本原理是利用晶体管的放大特性，实现信号的放大。

在共射极放大电路中，输入信号加在基极上，输出信号则从集电极上取出。

当输入信号加在基极上时，晶体管的输出电流会随之变化，从而实现对输入信号的放大。

三、实验仪器与器材。

1. 三极管（晶体管）×1。

2. 电阻（1kΩ，10kΩ）×2。

3. 电容（0.1μF，10μF）×2。

4. 信号发生器。

5. 示波器。

6. 直流稳压电源。

7. 万用表。

8. 面包板。

9. 连接线。

四、实验步骤。

1. 将三极管、电阻和电容等元器件按照电路图连接在面包板上；2. 将信号发生器的正负极分别连接到输入端，将示波器的探头分别连接到输入端和输出端；3. 调节直流稳压电源，给电路提供适当的电压；4. 调节信号发生器的频率和幅度，观察示波器上的波形变化；5. 记录输入信号和输出信号的波形，并测量其幅度。

五、实验结果与分析。

通过实验观察和记录，我们得到了输入信号和输出信号的波形图，并测量了其幅度。

根据实验数据，我们可以得出共射极单管放大电路的放大倍数、频率响应等性能指标。

六、实验结论。

通过本次实验，我们成功搭建了共射极单管放大电路，并对其放大特性进行了验证。

实验结果表明，共射极单管放大电路具有良好的放大效果和频率响应特性，能够对输入信号进行有效放大，并且在一定频率范围内保持稳定的放大倍数。

七、实验总结。

本次实验使我们深入了解了共射极单管放大电路的工作原理和特性，掌握了搭建和调试放大电路的方法，提高了对电子电路的实际操作能力和理论知识的应用水平。

通过本次实验，我们不仅学到了共射极单管放大电路的基本原理和实验操作技巧，还对电子电路的实际应用有了更深入的了解。

希望通过今后的实验学习，能够进一步提高自己的实验能力和动手能力，为今后的学习和科研打下坚实的基础。

竭诚为您提供优质文档/双击可除单管共射放大电路实验报告篇一：实验二单管共射放大电路实验实验二单管共射放大电路实验一、实验目的：1.2.3.4.研究交流放大器的工作情况，加深对其工作原理的理解。

学习交流放大器静态调试和动态指标测量方法。

进一步熟悉示波器、实验箱等仪器仪表的使用方法。

掌握放大器电压放大倍数、输入电阻、输出电阻和最大不失真输出电压的测试方法。

二、实验仪器设备：1．实验箱2.示波器3.万用表三、实验内容及要求：1.按电路原理图在试验箱上搭接电路实验原理：如图为电阻分压式共射放大电路，它的偏置电路由Rw、Rb1和Rb2组成，并在发射极接有电阻Re’和Re’’，构成工作点稳定的放大电路。

电路静态工作点合适的情况下，放大器的输入端加入合适的输入信号Vi后，放大器的输出端便可得到一个与Vi 相位相反、幅度被放大了的输出信号V0，从而实现了电压放大。

2.静态工作点的测试打开电源，不接入输入交流信号，调节电位器w2使三极管发射极电位ue=2.8V。

用万用表测量基极电位ub、集电极电位uc和管压降uce，并计算集电极电流Ic。

、3.动态指标测量（1）由信号源输入一频率为1khz，峰峰值为400mv的正弦信号，用示波器观察输入、输出的波形，观察并在同一坐标系下画出输入ui和uo的波形示意图。

（2）按表中的条件，测量us、ui、uo、uo，并记算Au、ri和ro。

4.研究静态工作点与波形失真的关系riuiui??Rsisirouo??ouo?uooRL在以上放大电路动态工作情况下，缓慢调节增大和减小w2观察两种不同失真现象，并记录失真波形。

若调节w2到最大、最小后还不出现失真，可适当增大输入信号。

5.实验数据记录。

（1）.静态工作点的测试（2）.动态指标测量1.ui和uo的波形uoui（3）测量us、ui、uo、uo，并记算Au、Ri和Ro。

t（4）研究静态工作点与波形失真的关系uouituoui增大Rw2四、思考题（1）总结放大电路静态工作点、负载、旁路电容的变化，对放大电路的电压放大倍数及输出波形的影响。

单管共射极放大电路实验报告Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT实验一、单管共射极放大电路实验1. 实验目的（1） 掌握单管放大电路的静态工作点和电压放大倍数的测量方法。

（2） 了解电路中元件的参数改变对静态工作点及电压放大倍数的影响。

（3） 掌握放大电路的输入和输出电阻的测量方法。

2. 实验仪器① 示波器② 低频模拟电路实验箱 ③ 低频信号发生器 ④ 数字式万用表 3. 实验原理（图）实验原理图如图1所示——共射极放大电路。

4. 实验步骤 (1) 按图1连接共射极放大电路。

(2)测量静态工作点。

② 仔细检查已连接好的电路,确认无误后接通直流电源。

③ 调节RP1使RP1＋RB11＝30k④ 按表1测量各静态电压值，并将结果记入表1中。

表1 静态工作点实验数据Rs 4.7K(1)测量电压放大倍数①将低频信号发生器和万用表接入放大器的输入端Ui，放大电路输出端接入示波器，如图2所示，信号发生器和示波器接入直流电源，调整信号发生器的频率为1KHZ，输入信号幅度为20mv左右的正弦波，从示波器上观察放大电路的输出电压UO的波形，分别测Ui和UO的值，求出放大电路电压放大倍数AU。

图2 实验电路与所用仪器连接图②保持输入信号大小不变，改变RL，观察负载电阻的改变对电压放大倍数的影响，并将测量结果记入表2中。

表2 电压放大倍数实测数据（保持U I不变）（4）观察工作点变化对输出波形的影响①实验电路为共射极放大电路②调整信号发生器的输出电压幅值（增大放大器的输入电压U i），观察放大电路的输出电压的波形，使放大电路处于最大不失真状态时（同时调节RP1与输入电压使输出电压达到最大又不失真），记录此时的RP1＋RB11值，测量此时的静态工作点，保持输入信号不变。

改变RP1使RP1＋RB11分别为25KΩ和100K Ω，将所测量的结果记入表3中。

《晶体管共射极单管放大电路》的实验报告实验报告一、实验目的1.掌握晶体管的基本工作原理；2.学习并理解晶体管共射极单管放大电路的工作原理与特点；3.通过实验，了解晶体管的放大特性。

二、实验原理晶体管是一种电子管，由半导体材料制成，具有放大电信号的作用。

晶体管放大电路的基本组成是一个晶体管、若干个电阻和若干个耦合电容。

晶体管共射极单管放大电路的输入信号加在基极上，输出信号从集电极上取出。

三、实验仪器与元器件1.示波器2.变压器3.电阻、电容、晶体管等四、实验步骤1.按照实验电路图连接好实验电路。

2.调节示波器，选择适当的时间基和增益，观察输入信号与输出信号。

3.逐渐调节电源电压，观察输出信号的变化。

4.测量电阻和电容的参数。

五、实验结果与分析在实验中，我们观察到输入信号和输出信号的波形，并测量了电阻和电容的参数。

通过实验，我们发现：1.输入信号与输出信号相比，输出信号幅度更大，发生了放大；2.随着电源电压的增加，输出信号幅度也增加，但超过一定范围后会出现饱和。

这些结果验证了晶体管共射极单管放大电路的放大特性，即将输入信号放大输出，并且输出受限于电源电压。

六、实验总结通过本次实验，我们掌握了晶体管的基本工作原理，了解了晶体管共射极单管放大电路的特点，并通过实验验证了放大特性。

同时，我们也学会了使用示波器观察信号波形，并测量电阻和电容的参数。

在以后的学习和实践中，我们可以根据需要设计并搭建更复杂的放大电路，实现更大幅度的电信号放大。

掌握晶体管的原理和应用，将有助于我们在电子领域进一步深入研究和实践。

总之，本次实验为我们提供了深入了解晶体管放大电路的机会，加深了对晶体管工作原理和放大特性的理解，为以后的学习和应用奠定了基础。

实验一单管共射极放大电路设计姓名：樊益明学号：20113042单管放大电路设计题目：要求：输入电阻Ri<=3K,输出电阻R0>=5k, 直流电源Vcc=6V,设计一个当输入频率f=20kHz,放大倍数AV=60时稳定放大电路。

一：放大电路的选择（1）共射极放大电路：具有较大的电压放大倍数和电流放大倍数，输入电阻和输出电阻比较适中，一般只要对输入电阻和输出电阻和频率响应没有特殊要求的电路均常采用此电路。

共射极放大电路被广泛地应用于低频电压放大电路的输入级、中间级和输出级。

（2）共集电极放大电路：此电路的主要特点是电压跟随，即电压放大倍数接近1而小于1而且输入电阻很高，接受信号能力强。

输出电阻很低，带负载能力强。

此电路常被用作多级放大电路的输入级和输出级或隔离用的中间级。

首先，可利用此电路作为放大器的输入级，以减小对被测电路的影响，提高测量的精度。

其次，如果放大电路输出端是一个变化的负载，为了在负载变化时保证放大电路的输出电压比较稳定，要求放大电路具有很低的输出电阻，此时可以采用射极输出器作为放大电路的输出级，以提高带负载能力。

最后，共集电极放大电路可以作为中间级，以减小前后两级之间的相互影响，起隔离作用。

（3）共基极放大电路：具有很低的输入电阻，使晶体管结电容的影响不显著，所以频率响应得到很大的改善，这种接法常用于宽频带放大器中。

输出电阻高可以作为恒流源。

二：确定电路根据题目要求：应选择稳定的，输入电阻较大的电路，即采用分压式直流负反馈共射极放大电路。

三：原理分析：⑴元器件的作用：Rb1和Rb2起分压作用，给三极管B极提供偏置电压。

Rc给三极管C极提供偏置电压。

Re为直流负反馈，消除温度对电路的影响。

RL为负载，Cb Cc为交流耦合，Cb将交流信号耦合到三极管，Cc将信号耦合到负载。

Ce为旁路电容，三极管起放大作用。

(2)静态分析：即三极管B的确定，即lb=bmin+lbmax)/2 得对应的lc,所以B =lc/lb. 由AV= - B RL'/rbe 得rbe=-BRL'/AV,又rbe=300+26/lb,得lb,vB=2Vbe,Ve=Vb-Vbe,le=(Vb-Vbe)/Re,Vce=Vcc-lc*( Rc+Re) 动态分析：此电路的微变等效图为输入电阻Ri=Rb1//Rb2//rbe, 输出电阻Ro=Rc(RL"),放大倍数AV=-B RL'/rbe.(3)直流负反馈原理：基极B点电压保持不变当温度T升高c 极电流增大e极电压就降低(Ve=lc*Re)继而VBE降低(VBe=VB-VE从而lb降低导致Ic降低达到反馈的目的。

实验单管共射放大电路实验心得体会共射放大电路实验心得体会(模板5篇)当在某些事情上我们有很深的体会时，就很有必要写一篇心得体会，通过写心得体会，可以帮助我们总结积累经验。

心得体会是我们对于所经历的事件、经验和教训的总结和反思。

下面我给大家整理了一些心得体会范文，希望能够帮助到大家。

实验单管共射放大电路实验心得体会篇一共射放大电路实验是电子学中非常基础且重要的一部分。

在这次实验中，我通过自己动手实践，更深刻地理解了共射放大电路，加深了对电子学基础知识的理解，同时也获取到了很多实践经验。

下面我将通过五段式的文章，向大家分享我的实验心得体会。

第二段：实验内容本次实验主要通过搭建共射放大电路来探究晶体管在电路中的作用。

在实验过程中，我们需要先搭建出共射放大电路的原型，随后逐一添加不同的部件并观察电路变化，探究晶体管作为放大器的工作原理。

在实验中，我们进行了相关电路的绘制、元器件的识别，更深刻理解了电路中各个元器件的作用。

第三段：实验心得通过本次实验，我不仅加深了对共射放大电路的认识，而且学习了不同元器件的作用，进一步了解了电子学的基础知识。

同时，在实验中还学会了如何进行焊接，如何进行实验仪器的使用以及如何进行电路调试。

总的来说，本次实验让我收益颇丰。

第四段：实验收获本次实验的最大收获是加深了我对电子学基础知识的理解。

我发现，搭建电路所需要的细心、耐心和认真确实是非常重要的。

只有通过不断地实践、试错才能更深刻地掌握电子学的原理。

通过实验，我也发现了自己在这个领域的兴趣，同时也对自己未来的学习和发展有了更多的想法。

第五段：总结总之，通过本次实验，我对共射放大电路和元器件的工作有了更加深入的认识，同时也学会了如何进行焊接、使用实验仪器等技能。

通过这些实践，我也可以更加自信地继续探索电子学的世界，更加自信地面对未来的学习和发展。

实验单管共射放大电路实验心得体会篇二共射放大电路是电子工程中一项重要的实验，我经过实验过程发现，无论在理论分析还是实际实验过程中，都需要精细的计算和准确的测量才能获得有效的结果。

大学学生实验报告1.学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。

2.掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

3.熟悉常用电子仪器及模拟电路实验设备的使用。

【实验仪器与材料】1.EL七LA-IV的模拟电路实验箱2. 函数信号发生器3.双踪示波器4.交流毫伏表5.万用电表6.连接线若干【实验内容与原理】查阅资料可知实验箱中的三极管？〜30-35,rbb '〜200 Q图1为电阻分压式工作点稳定单管放大器实验电路图。

它的偏置电路采用昭和金组成的分压电路，并在发射极中接有电阻F E,以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号U后，在放大器的输出端便可彳得到一个与U相位相反，幅值被放大了的输出信号U0,从而实现了电压放大。

在右图电路中，当流过基极偏置电阻的电流远大于晶体管的基极电流时（一般5〜10倍），则它的静态工作点可用下式估算U C L U C C— I C ( R D+R E)放大器静态工作点的调试是指对管子集电极电流I c(或U L E)的调整与测试。

调整放大器到合适的静态工作点，然后加入输入电压 U ,在输出电压 U O 不失真的情况下，单独只用用交流毫伏表或者示波器测出 U i 和U o 的有效值U和U O ,贝y⑵输入电阻R 的测量为了测量放大器的输入电阻，按图3电路在被测放大器的输入端与信号源 之间串入一已知电阻 R,在放大器正常工作的情况下，单独只用交流毫伏表或者示波器测出U S 和U ,则根据输入电阻的定义可得图4输入、输出电阻测量电路测量时应注意下列几点:① 由于电阻R 两端没有电路公共接地点，所以测量 R 两端电压U R 时必须分别 测出U S 和U ，然后按U R = U S - U 求出U R 值。

② 电阻R 的值不宜取得过大或过小，以免产生较大的测量误差，通常取 R 与R 为同一数量级为好，本实验可取 R = 1〜2K Q 。

单管共射放大器实验报告单管共射放大器实验报告一、引言单管共射放大器是一种常见的电子电路，广泛应用于各种电子设备中。

本实验旨在通过搭建一个单管共射放大器电路并进行实验，探究其工作原理和性能特点。

二、实验原理单管共射放大器是一种基于晶体管的放大电路。

其工作原理是将输入信号接到晶体管的基极，通过晶体管的放大作用，将输入信号放大后输出到负载电阻上。

具体来说，当输入信号为正半周时，晶体管的基极电压上升，使得晶体管导通，电流从集电极流向发射极，此时晶体管处于放大状态；当输入信号为负半周时，晶体管的基极电压下降，使得晶体管截止，电流无法流过，此时晶体管处于截止状态。

通过这种方式，输入信号得以放大。

三、实验步骤1. 按照电路图搭建单管共射放大器电路，确保连接正确无误。

2. 将信号源接入电路的输入端，调节信号源的频率和幅度。

3. 接入示波器，观察输入信号和输出信号的波形。

4. 测量输入信号和输出信号的幅度，计算增益。

5. 调节电路参数，如电阻、电容等，观察对电路性能的影响。

四、实验结果与分析通过实验，我们观察到输入信号和输出信号的波形，并测量了其幅度。

根据测量数据，我们计算出了电路的增益。

通过对比输入信号和输出信号的幅度，可以看出信号经过放大器后得到了增强。

增益的大小取决于电路参数的选择，如集电极电阻的大小等。

同时，我们还观察到当电路参数发生变化时，输出信号的波形和幅度也会发生变化。

这说明单管共射放大器的性能受到电路参数的影响。

五、实验总结通过本次实验，我们对单管共射放大器有了更深入的了解。

我们了解到了单管共射放大器的工作原理和性能特点。

通过实验，我们搭建了一个单管共射放大器电路，并观察了输入信号和输出信号的波形，测量了其幅度，并计算了电路的增益。

我们还通过调节电路参数，观察了对电路性能的影响。

通过这些实验结果，我们更加熟悉了单管共射放大器的工作方式和性能特点。

六、展望本次实验只是对单管共射放大器的基本原理和性能进行了初步的了解。

单管共发射极放大电路实验报告单管共发射极放大电路实验报告引言：单管共发射极放大电路是一种常见的电子电路，用于放大信号。

本实验旨在通过实际操作，验证该电路的放大性能，并探究其工作原理和特点。

一、实验目的本实验的主要目的有以下几点：1. 了解单管共发射极放大电路的基本原理和工作方式；2. 掌握实验中所使用的电路元件的特性和使用方法；3. 验证单管共发射极放大电路的放大性能，并分析其特点。

二、实验原理单管共发射极放大电路是一种基于晶体管的放大电路。

其基本原理是利用晶体管的放大特性，将输入信号的小幅变化转化为输出信号的大幅变化。

在单管共发射极放大电路中，晶体管的发射极作为输入端，基极作为输出端，集电极作为共用端。

三、实验器材和元件1. 电源：提供所需的直流电源；2. 晶体管：选择适合的晶体管，如2N3904；3. 电阻：用于构建电路的电阻，如1kΩ、10kΩ等；4. 电容：用于构建电路的电容，如10uF、100uF等；5. 示波器：用于观测电路的输入输出信号。

四、实验步骤1. 按照电路图连接电路，确保连接正确无误；2. 调整电源电压，使其符合晶体管的额定工作电压；3. 接入示波器，观测输入信号和输出信号的波形；4. 调节输入信号的幅度，记录相应的输出信号幅度；5. 改变输入信号频率，观察输出信号的变化；6. 尝试改变电阻和电容的数值，观察电路的放大性能变化。

五、实验结果与分析通过实验观察和记录，我们得到了一系列输入信号和输出信号的数据。

根据这些数据，我们可以计算放大倍数，并绘制输入输出特性曲线和频率响应曲线。

根据计算和实验结果，我们可以得出以下结论：1. 单管共发射极放大电路具有较好的放大性能，输入信号的小幅变化可以得到相应的大幅输出变化；2. 放大倍数与输入信号的幅度呈线性关系，且与电路中的电阻和电容数值有关；3. 频率响应曲线显示出电路对不同频率信号的放大程度不同，存在一定的频率选择性。

六、实验总结通过本次实验，我们深入了解了单管共发射极放大电路的工作原理和特点。
