机动液压扩张剪切器(和马特)

液压破拆工具操作规程概述·液压破拆工具是应用63Mpa超高压液压技术，采用超高强度的轻质合金及先进的加工工艺制成，主要应用于火灾、交通事故、地震等灾害时迅速而有效和扩张、剪切、剪断、撑顶来破拆金属或非金属结构，救护被困于受环境中的受害人或处于危险环境中的受害物。

·液压破拆工具主要由机动泵、手动泵、剪扩器（多功能钳）、扩张器、剪切器、撑顶器、开门器等组成。

其中机动泵、手动泵为动力源，机动泵以日本小型高速四冲程汽油机为动力，泵端设有快速接头，配2根高强度软管。

主要技术参数1、机动泵2、手动泵·高压压力63Mpa 寄压压力63Mba·低压压力8Mpa 低压压力1Mba·油箱容量2 2L净重<10Kg·净重<18Kg3、剪扩器4、扩张器1．作压力63Mpa·最大剪切能力 5mm钢板(Q235)扩张力44KN(p20mm圆钢(Q235)扩张距离610mm·扩张力30KN·扩张距离270mm5、剪切器顶器·工作压力63Mpa力63Mpa6、撑工作压·最人剪切能力5mm钢板(Q235) 撑项力120KN· cp20mm圆{川(Q235) 撑顶总长750mm·最人开口距离110mm7、开门器·工作J土力63Mpa·扩张力80KN·活塞行程100mm液压破拆工具的使用·手动泵· (1)初次使用前，应检查油箱内液压油油面，油面调节度一般不低于整个箱体的2/3。

· (2)松开油箱盖，将软管快速接头与工具快速接头相连接，仔细检查连接部位，不得有松动、器件损坏现象。

· (3)关闭卸荷阀，打开锁钩。

· (4)上下摇动手柄，向工具输出压力油。

· (5)工作完毕后，先慢慢打开卸荷阀，待压力卸下后将快速接头脱开。

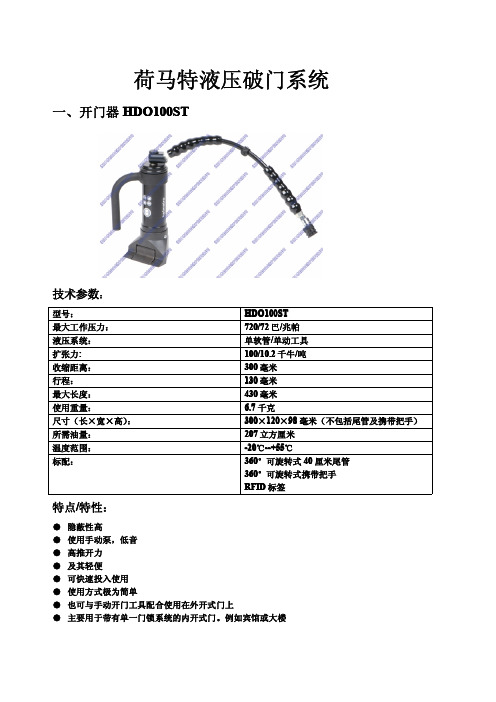

荷马特液压破门系统一、开门器HDO100ST技术参数：型号：HDO100ST最大工作压力：720/72巴/兆帕液压系统：单软管/单动工具扩张力:100/10.2千牛/吨收缩距离：300毫米行程：130毫米最大长度：430毫米使用重量： 6.7千克尺寸（长×宽×高）：300×120×98毫米（不包括尾管及携带把手）所需油量：207立方厘米温度范围：-20℃--+55℃标配：360°可旋转式40厘米尾管360°可旋转式携带把手RFID标签特点/特性：●隐蔽性高●使用手动泵，低音●高推开力●及其轻便●可快速投入使用●使用方式极为简单●也可与手动开门工具配合使用在外开式门上●主要用于带有单一门锁系统的内开式门。

例如宾馆或大楼二、开门器HDR50ST技术参数：型号：HDR50ST扩张部分推动部分最大工作压力：720/72巴/兆帕720/72巴/兆帕性能：47/4.8千牛/吨51/5.2千牛/吨回油方式：弹簧重力液压系统：2根单软管/单动工具最小长度（包括握力头）：720毫米--可调机械性延伸长度（4个步骤）：50/100/150/200--扩张油缸行程：125毫米--最大长度（不包括延长配件）：1045毫米--延长配件长度：275毫米--最大长度（包括延长配件）：1320毫米--推动油缸行程：---300毫米使用重量：14.7千克重量（包括存储盒）：18.2千克所需油量：295立方厘米温度范围：-20℃--+55℃标配：圆形推动板2个通用握力头延长配件合成材料携带/存储盒：尺寸（长×宽×高）600×400×181844毫米可调背带RFID标签三、电动剪切钳及剪扩双用钳BCT4120ST BCU4010GPST技术参数：型号：BCU4010GPST BCT4120ST最大工作压力：720/72巴/兆帕刀片/剪切时开口：142毫米191毫米最大剪切力：254/25.9千牛/吨247/25.2千牛/吨圆钢（材质为S235）：24毫米最大扩张距离：--268毫米最大扩张力：--200/20.4千牛/吨最大收紧力：--46/4.7千牛/吨最大牵引距离：--181毫米最大牵引力：--61/6.2千牛/吨使用重量：14.7千克15.3千克尺寸（长×宽×高）：659×305×230毫米712×305×230毫米温度范围：-20℃--+55℃标配：带有集中光源的携带把手携带用背带电池24V3.0Ah-NIMHRFID标签特点/特性：●隐蔽性高●高剪切及扩张力●轻便，易于携带。

液压破拆工具操作规程概述·液压破拆工具是应用63Mpa超高压液压技术，采用超高强度的轻质合金及先进的加工工艺制成，主要应用于火灾、交通事故、地震等灾害时迅速而有效和扩张、剪切、剪断、撑顶来破拆金属或非金属结构，救护被困于受环境中的受害人或处于危险环境中的受害物。

·液压破拆工具主要由机动泵、手动泵、剪扩器（多功能钳）、扩张器、剪切器、撑顶器、开门器等组成。

其中机动泵、手动泵为动力源，机动泵以日本小型高速四冲程汽油机为动力，泵端设有快速接头，配2根高强度软管。

主要技术参数1、机动泵2、手动泵·高压压力63Mpa 寄压压力63Mba·低压压力8Mpa 低压压力1Mba·油箱容量2 2L净重<10Kg·净重<18Kg3、剪扩器4、扩张器1．作压力63Mpa·最大剪切能力 5mm钢板(Q235)扩张力44KN(p20mm圆钢(Q235)扩张距离610mm·扩张力30KN·扩张距离270mm5、剪切器顶器·工作压力63Mpa力63Mpa6、撑工作压·最人剪切能力5mm钢板(Q235) 撑项力120KN· cp20mm圆{川(Q235) 撑顶总长750mm·最人开口距离110mm7、开门器·工作J土力63Mpa·扩张力80KN·活塞行程100mm液压破拆工具的使用·手动泵· (1)初次使用前，应检查油箱内液压油油面，油面调节度一般不低于整个箱体的2/3。

· (2)松开油箱盖，将软管快速接头与工具快速接头相连接，仔细检查连接部位，不得有松动、器件损坏现象。

· (3)关闭卸荷阀，打开锁钩。

· (4)上下摇动手柄，向工具输出压力油。

· (5)工作完毕后，先慢慢打开卸荷阀，待压力卸下后将快速接头脱开。

荷马特液压破拆工具组讲解液压系统长期以来在工程机械行业中被广泛应用，它能承受大的压力，实现更大的力量。

此外，它还能发挥出更大的灵活性，用于不同地点的操作。

因此，液压系统的破拆工具被越来越多的机械行业使用。

本文将介绍荷马特液压破拆工具组，专门为破拆液压系统而设计。

荷马特液压破拆工具组专为破拆液压系统而设计，主要使用于破拆液压缸和液压泵。

工具组由液压破拆头、空压组件、液压气动夹头和液压螺栓夹头等组成。

它们可以让液压系统进行拆卸，以防止过度紧固或过度松弛，并保护零件免受损坏。

首先，液压破拆头是荷马特液压破拆工具组的主要组成部分，它可以用来破拆液压缸和液压泵等部件。

它是基于安全考虑设计的，具有良好的安全性能，可以有效避免破拆液压系统时可能发生的事故。

液压破拆头还有一个可调节的把手，可以调节液压系统的压力，从而实现破拆过程中的精确控制。

其次，空压组件是荷马特液压破拆工具组的重要组成部分，它用来破拆液压系统中的空气系统部件，如液压管路、阀门和过滤器等。

空压组件内嵌有一个可调节的扳手，可以调节液压系统的压力，从而实现破拆过程中的精确控制。

另外，液压气动夹头是荷马特液压破拆工具组的重要部件，它用于破拆液压系统中的空气气缸，可以精确地控制空气气缸的运动，防止破拆液压系统时可能发生的事故。

液压螺栓夹头用于破拆液压系统中的螺栓，可以实现螺栓破拆的精确控制，并防止过度紧固或过度松弛。

此外，荷马特液压破拆工具组还配备有专门的安全操作说明书，用于指导操作者正确操作工具组。

因此，通过使用荷马特液压破拆工具组，可以有效地保护工作人员的安全，并避免损坏零件。

综上所述，荷马特液压破拆工具组专为破拆液压系统而设计，包括液压破拆头、空压组件、液压气动夹头和液压螺栓夹头等。

它们可以让液压系统进行拆卸，从而避免破拆液压系统时可能发生的事故，并保护零件免受损坏。

因此，使用荷马特液压破拆工具组可以更好地提高安全性和效率。

消防液压剪扩钳是一种常见的救援工具，用于在紧急情况下切割或扩张金属结构，例如汽车事故中救援被困人员。

进行消防液压剪扩钳专项训练可以帮助消防员掌握正确的操作技巧和应对不同情况的能力。

以下是可能包含在消防液压剪扩钳专项训练中的一些内容：
1.工具了解：了解消防液压剪扩钳的结构、功能和使用方法。

学习如何正确装配、调试和
操作液压剪扩钳。

2.安全操作：学习消防液压剪扩钳的安全操作规程和注意事项，包括个人防护装备的正确
使用、工作区域的安全管理、火源控制等。

3.切割技巧：学习如何使用液压剪切割金属结构，包括正确的剪切位置、角度和力度的掌
握，以及根据具体情况选择合适的切割方法。

4.扩张技巧：学习如何使用液压剪扩张金属结构，包括正确的扩张点、角度和力度的掌握，
以及适当的操作顺序和步骤。

5.实战演练：进行模拟训练和实际场景演练，模拟不同情况下的紧急救援任务，包括车辆
事故、塌方事故等。

通过实际操作提高应对能力和快速响应能力。

6.团队协作：强调团队合作，学习如何与其他救援人员密切配合，在紧急救援任务中高效
协同工作。

7.维护保养：了解液压剪扩钳的日常维护保养方法，包括清洁、润滑和检查等，以确保其
正常运行和延长使用寿命。

消防液压剪扩钳专项训练需要结合理论知识和实践操作相结合，通过系统的培训和反复练习，使消防员能够熟练、准确地操作消防液压剪扩钳，并在实际救援中有效地应用。

多功能液压钳（剪）器材名称：多功能液压钳（剪）配备数量：1台生产厂家：德国施密茨公司功能用途：扩张，剪钳，液压救援动力杆具有剪、扩张、破拆等功能，应用于各种抢险救援等工作。

技术参数：工作压力63兆帕，最大切割能力10毫米，扩张力30千牛顿，扩张距离270毫米，工作状态重量小于14千克。

操作程序：在操作前：1.把继电器阀开关转至空挡位置。

2.将软管与救援工具接好。

3.盖好防护盖。

4.为安全起见，液压动力单元在发运时，没有装汽油。

所以在操作前，您需要添加91 号有铅或无铅汽油。

5. 在低温时使用阻风门。

操作：1、起动电机，将继电器阀转至所需的位置。

2、根据您的需要，选择扩张器及其它工具，打开剪钳，收回油缸，将继电器阀转至空挡。

3、当断开高压管盖上保护盖后关闭马达。

应用：1、液压动力单元可以驱动：扩张器，剪钳，液压救援动力杆等。

手泵操作：1、将减压阀逆时针方向打开，在没有负荷的情况下将泵操作杆向上及向下最大范围内移动几次，这一作用保证了泵的通路畅通。

2、将减压阀顺时针方向旋转即关闭减压阀并继续上下操作泵操作杆。

提示：动力系统及手泵操作倾斜角不能超过20°。

3、如果在操作中动力系统失灵，可以用手泵完成操作。

4、不能用EPH 1109 型手泵带动所有液压动力杆，因为它的油箱只有0,8 升。

5、如对于液压动力杆RZ 2 ，RZ 3，我们需要0,8 升油箱。

高压管及接头：6、软管颜色选择红色及黄色是为了便于区分。

7、请保持接头及软管的清洁，当使用完后请盖好防护盖。

8、连接：打开螺丝及螺母的防护帽，把螺母与螺丝接好。

9、断开：一只手握住螺丝的六角一端，另一只手握住套轴把它拉回，立即盖好防护帽。

提示：1、胶管的最小弯曲半径是60 毫米，应避免弯曲和卷绕胶管。

2、只有在当继电器阀处于空挡位置时，胶管中没有压力时，才能接上接头。

减压插头：1、如果救援工具暴放在太阳下，油温会升高。

2、油温升高1 度，就意味着在没有接动力的救援工具内压力升高8 个巴。

消防救援装备液压剪扩器使用应知应会
一、器材名称：机动液压剪扩器、手动液压剪扩器
机动液压剪扩器
二、参数：
三、注意事项：每次使用完毕后，钳口必须收回到稍
微张开的位置，以免工具带压。

四、维护保养：
1.确认扩张臂的前端没有完全闭合，若完全闭合，请改正。

请注意，在结束使用设备时，不要在设备扩张过程中停止设备，例如完全闭合扩张臂后再打开，此类做法会损坏工具。

2．检查工具外观，例如漏油，刀片上是否有划伤和凹痕等。

3．检查工具清洁程度，若有污垢，请使用柔软布料进行擦拭。

4．检查制动手柄功能是否完好，旋动制动手柄，确认在松手后，手柄会自动迅速返回初始位置。

5．检查连接器处的外观及清洁程度若有污垢，请使用柔软布料进行擦拭。

6．确认连接器附带防尘盖，且防尘盖被该在连接器上。

五、常见故障及排除：。
