3.数字制图篇——MAPGIS Studio 应用框架

1、使原有图外裁剪框图层处于编辑状态。

2、设置——系统参数——显示线坐标系统，勾选——拿笔记录左下角跟右上角坐标。

3、打开mapgis主菜单，——实用服务——投影变换——系列标准图框——键盘生产矩形图框
4、矩形分幅方法——任意公里矩形分幅，以保证横、纵向结束公里值x2、y2能够输入数值。

5、图廓参数：单位为km，输入表格内数值，本框内输入的坐标x、y，与测量坐标相反。

起始网格值X、Y与x1、y1相对应，网间隔为0.5。

6、边框参数：单位为mm，内间距：50，外间距5，边框宽5。

网线类型：绘制十字坐标线。

勾选比例尺，比例尺为原地图比例尺，一般国家二调为1:1000，十字线长50，
7、坐标系：国家坐标系统
8、点参数：改为打印后能看清的大小值。

例。

MAPGIS大比例尺数字测图系统的设计随着数字化测绘技术的发展，数字测图系统在各个领域得到了广泛应用。

而在大比例尺数字测图领域，MAPGIS大比例尺数字测图系统是一款非常实用的工具。

该系统可以方便地生成高精度的地图，并支持多种地图格式的导入和导出。

下面将从系统设计和功能两个方面来介绍MAPGIS大比例尺数字测图系统。

一、系统设计1. 系统架构MAPGIS大比例尺数字测图系统采用分层架构，包括数据存储层、数据预处理层、业务逻辑层和用户界面层。

其中，数据存储层采用数据库存储地图数据，数据预处理层包括数据清理、补足和数据格式转换等预处理工作。

业务逻辑层主要包括地图绘制、查询和编辑等功能，用户界面层提供友好的用户操作界面。

2. 系统功能MAPGIS大比例尺数字测图系统提供多种功能，包括：（1）地图绘制：用户可通过系统提供的绘图工具，在地图上添加各种地物、标注和符号等信息。

（2）地图查询：用户可通过系统提供的查询工具，快速查询地图上的各种信息和数据。

（3）地图编辑：用户可通过系统提供的地图编辑功能，对已有的地物信息进行修改、删除和添加等操作。

（4）地图导入和导出：系统支持多种地图数据格式的导入和导出，方便用户在不同应用场景下快速获取需要的地图信息。

二、系统功能MAPGIS大比例尺数字测图系统的主要功能如下：1. 绘图工具该功能可以方便地加入各种地物、标注和符号等信息，支持多种绘图工具，包括点线面绘制、文字标注、符号添加等。

2. 查询工具该功能可以根据用户需求，对地图上的各种信息和数据进行查询，支持多种查询条件和查询方式，如范围查询、属性查询等。

3. 编辑工具该功能可以对已有的地物信息进行修改、删除和添加等操作，快速地对地图进行编辑和更新。

4. 数据导入和导出该功能可以方便地将地图信息导入和导出到多种数据格式，如shp、dwg、xls等，方便用户在不同的应用场景下快速获取所需的地图信息。

5. 坐标系转换该功能可以将地图的坐标系进行转换，使地图信息能够配合不同的GIS系统使用。

第1章概述与安装1.1 概述MAPGIS 是中国地质大学(武汉)开发的、通用的工具型地理信息系统软件。

它是在享有盛誉的地图编辑出版系统MAPCAD 基础上发展起来的，可对空间数据进行采集，存储，检索，分析和图形表示的计算机系统。

MAPGIS 包括了MAPCAD的全部基本制图功能，可以制作具有出版精度的十分复杂的地形图、地质图，同时它能对图形数据与各种专业数据进行一体化管理和空间分析查询，从而为多源地学信息的综合分析提供了一个理想的平台。

MAPGIS 地理信息系统适用于地质、矿产、地理、测绘、水利、石油、煤炭、铁道、交通、城建、规划及土地管理专业，在该系统的基础上目前已完成了城市综合管网系统、地籍管理系统、土地利用数据库管理系统、供水管网系统、煤气管道系统、城市规划系统、电力配网系统、通信管网及自动配线系统、环保与监测系统、警用电子地图系统、作战指挥系统、GPS 导航监控系统、旅游系统等一系列应用系统的开发。

1.2安装1）系统要求：硬件：CPU 486 以上、16M RAM、200M 硬盘、256 色以上显示器；操作系统：Win9x、Win2000、WinNT 、WinXP或Win7系统；输入设备：本单位主要使用的是GRAPHTEC—RS200Pro型扫描仪；输出设备：本单位主要使用的是Canon—IPF700型出图打印机。

2) 硬件的安装：MAPGIS 硬件部分有加密狗，ISA 卡、PCI 卡三种，本单位主要为MAPGIS USB 软件狗，在确保机器BIOS 设置中USB 设备未被禁止的条件下，Windows 98 和Windows2000 自带的标准USB 驱动程序均可支持MAPGIS USB 软件狗工作。

3）软件的安装：MAPGIS 安装程序的安装过程为：找到MAPGIS 系统安装软件，双击SETUP 图标，系统自动安装软件，在WIN2000/NT/XP 下安装时，应先运行WINNT_DRV,提示成功后才可选择SETUP 开始MAPGIS 程序的安装；对于MAPGIS6.1 及MAPGIS6.5，则无关键字和安装选择，但须根据实际需要选择安装组件。

第一章 MAPGIS基础知识1.1 MAPGIS介绍1、MAPGIS介绍MAPGIS是武汉中地信息工程有限公司研制的具有自主版权的大型基础地理信息系统软件平台。

它是集当代最先进的图形、图像、地质、地理、遥感、测绘、人工智能、计算机科学于一体的大型智能软件系统、是集数字制图、数据库管理和空间分析为一体的空间信息系统。

MAPGIS已连续6年获得国家科技部组织的国产GIS软件平台测评的第一名，2002年还获得了国家科技进步二等奖。

MAPGIS 广泛适用于地质、矿产、地理、测绘、水利、石油、煤炭、铁道、交通、城建、规划及土地管理专业。

MAPGIS属于矢量数据结构GIS平台，其主要功能优势有：（1）将空间数据数字化输入、编辑、拓扑一体化。

（2）具有强大的制图功能、包括各种专题图图例符号的制作较其他软件方便、灵活。

（3）基本上具备GIS方方面面的分析功能。

2、 GIS的软件由于GIS应用受到广泛的重视，各种 GIS软件平台纷纷涌现，据不完全统计目前有近500种。

各种GIS软件厂商在GIS功能方面都在不断创新、相互包容。

大多数著名的商业遥感图像软件都汲取了GIS的功能，而一些 GIS软件如Arc/Info也都汲取图像虚拟可视化技术。

为了更好地使广大用户对不同平台软件功能进行了解，一些国家机构还专门对各种软件进行测试，我国也多次对优秀国产软件进行测评。

总体来说，各种软件各有千秋，互为补充，目前市面上用户使用较多的软件平台有Arc/Info、Mapinfo、MAPGIS等软件。

1. Arc/Info软件Arc/Info是由美国环境系统研究所开发的，是目前世界上使用最多的商业化软件之一。

Arc/Info是以矢量数据结构为主体的GIS系统，它是通过关系数据库管理属性数据。

2. Mapinfo软件Mapinfo是美国MAPINFO公司推出的适用于不同平台的GIS系统，在PC桌面平台上其占有相当大的市场。

Mapinfo是以矢量数据结构为主体的GIS平台，对空间数据管理采用无拓扑矢量结构，具有强大的符合工业界数据库标准的管理系统，在城市规划、行政管理等方面得到广泛应用。

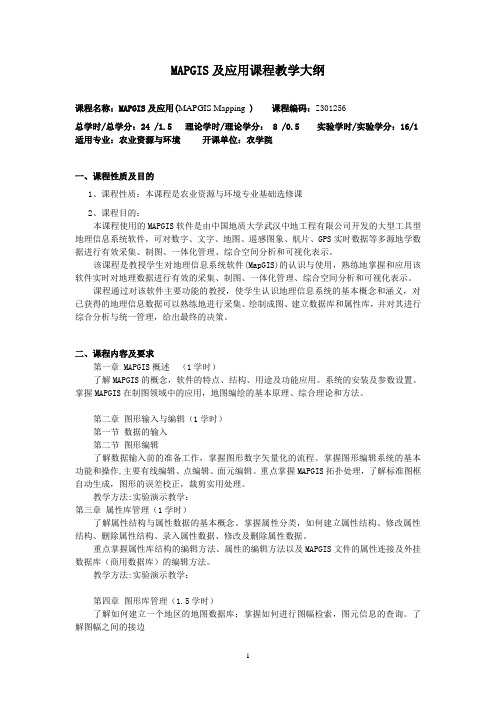

MAPGIS及应用课程教学大纲课程名称：MAPGIS及应用(MAPGIS Mapping ) 课程编码：Z301256总学时/总学分：24 /1.5 理论学时/理论学分： 8 /0.5 实验学时/实验学分：16/1 适用专业：农业资源与环境开课单位：农学院一、课程性质及目的1、课程性质：本课程是农业资源与环境专业基础选修课2、课程目的：本课程使用的MAPGIS软件是由中国地质大学武汉中地工程有限公司开发的大型工具型地理信息系统软件，可对数字、文字、地图、遥感图象、航片、GPS实时数据等多源地学数据进行有效采集、制图、一体化管理、综合空间分析和可视化表示。

该课程是教授学生对地理信息系统软件(MapGIS)的认识与使用，熟练地掌握和应用该软件实时对地理数据进行有效的采集、制图、一体化管理、综合空间分析和可视化表示。

课程通过对该软件主要功能的教授，使学生认识地理信息系统的基本概念和涵义，对已获得的地理信息数据可以熟练地进行采集、绘制成图、建立数据库和属性库，并对其进行综合分析与统一管理，给出最终的决策。

二、课程内容及要求第一章 MAPGIS概述（1学时）了解MAPGIS的概念，软件的特点、结构、用途及功能应用。

系统的安装及参数设置。

掌握MAPGIS在制图领域中的应用，地图编绘的基本原理、综合理论和方法。

第二章图形输入与编辑（1学时）第一节数据的输入第二节图形编辑了解数据输入前的准备工作，掌握图形数字矢量化的流程。

掌握图形编辑系统的基本功能和操作,主要有线编辑、点编辑、面元编辑。

重点掌握MAPGIS拓扑处理，了解标准图框自动生成，图形的误差校正，裁剪实用处理。

教学方法:实验演示教学：第三章属性库管理（1学时）了解属性结构与属性数据的基本概念。

掌握属性分类，如何建立属性结构、修改属性结构、删除属性结构、录入属性数据、修改及删除属性数据。

重点掌握属性库结构的编辑方法、属性的编辑方法以及MAPGIS文件的属性连接及外挂数据库（商用数据库）的编辑方法。

在MapGIS中生成图框可以分为小比例尺的标准框、小比例尺的非标准框、大比例尺的标准框和大比例尺的非标准框小比例尺的标准框：以1：1万为例，其他小比例尺的标准框生成方法类似；单击‚系列标准图框‛菜单下‚生成1：1万图框‛命令，系统弹出‚1：1万图框‛对话框，输入起始经纬度，单击‚确定‛；单击‚椭球参数‛，可以设臵相应的椭球参数；系统弹出‚图框参数输入‛对话框，默认设臵，单击‚确定‛按钮，弹出‚输入接图表内容‛对话框，默认设臵，单击‚确定‛；系统自动投影生成‚1：1万‛标准图框。

小比例尺的非标准框：单击‚投影变换‛菜单下‚绘制投影经纬网‛命令，系统弹出‚参数输入‛对话框，分别输入起始经纬度和间隔等参数；单击‚角度单位‛按钮，坐标单位要和输入的起始经纬度的单位保持一致，这里设臵为‚度分秒‛；单击‚投影参数‛按钮，设臵图框投影参数，这里默认设臵，其中‚投影中心点经度‛设臵方法：由比例尺为‚1：10万‛知道，图框的投影带类型为6度分带，由起始经度为‚1170000‛，查阅‚帮助‛中的‚6度分带表‛可知，图框的中央经线恰好为‚1170000‛；设臵好‚角度单位‛、‚投影参数‛、起始经纬度、经纬线间隔、经纬线点密度等参数后，单击‚绘经纬网‛或者‚绘公里网‛单选按钮，然后单击‚确定‛按钮；系统弹出如右图所示对话框，默认设臵，单击‚确定‛按钮；系统自动投影生成‚1：10万‛非标准图框，单击右键选择‚复位‛命令，选择显示点、线文件，‚确定‛即可。

大比例尺的标准框：以1：2000为例，其他大比例尺的标准框生成方法类似；单击‚系列标准图框‛菜单下‚生成1：2000图框‛命令，弹出‚1：2000图框‛，默认设臵，单击‚确定‛按钮，即可生成1：2000标准图框。

大比例尺的非标准框：以1：2000为例，其他大比例尺的非标准框生成方法类似；单击‚系列标准图框‛菜单下‚生成1：2000图框‛命令，弹出‚1：2000图框‛；矩形分幅方法选择任意矩形分幅；设臵起始公里值、结束公里值、公里值间隔后，单击‚确定‛按钮，即可生成1：2000非标准。

《资源环境信息处理》教学大纲课程代码：0707322082课程名称：资源环境信息处理课程英文名称：Processing of Resources and Environment Data课内学时：45学分：2.5编写人：杨光一.课程目的与要求该课程是专门为地学院国土资源系地理专业和资源环境与城乡管理专业开设的选修课程。

通过对本课程的学习，使学生了解应用计算机现代技术，可对资源环境信息进采集和编制地质学科类所应用的各类图件。

计算机普及发展到今天，使数字制图技术的广泛应用成为可能。

各类地质图件在地质学中的应用，是数字制图技术的基础，在此基础上，教会学生面对要编辑的不同地质类图件，选择不同的制图软件并掌握数字制图的方法，以美观、清晰、可随时更新的图件提供给有关研究部门，为综合地质研究奠定基础。

本课程以课堂上讲授和实际计算机操作相结合的授课方式。

二.课程简介本课程主要教授三个软件的使用－Coreldraw、Surfer和Mapgis。

Coreldraw是加拿大开发的PC制图软件，操作较为简单，应用广泛。

Surfer软件是对采集的实测数据进行管理，然后绘制成图。

Mapgis是国土资源部首推的国产制图软件，它含盖了Coreldraw的制图功能，可以完成达到出版要求的图件制作，其操作较为复杂，但它的属性功能比较强大，同时还具有分析与一体化管理功能。

通过本课程的学习，使学生掌握如何根据所绘地质图件的种类选取不同的软件及图件的制作过程。

This course mainly teaches students how to use Coreldraw, Surfer and MapGis softwares. The Coreldraw developed by Canada is a PC mapping software and is easy to use. The surfer can manage the measured data and make maps. The MapGis is a mapping software developed by China and is recommended by Land and Resources Ministry of China. It contains the mapping function of Coreldraw and can finish making maps which reach the requests of publishing. Its attribute function is powerful and its operation is complex. It also has the functions of analysis and integration management. Through the studying of this course, Students can master how to choosea suitable software according to the types of maps and how to make maps.三.课程内容与学时分配课程内容分为以下三个软件来讲授：(一)Coreldraw软件的使用编辑（14学时，其中讲授4学时，实验10学时）1.算机数字制图技术简介2.Coreldraw制图软件的应用(1)基本功能简介(2)对象管理器的使用(3)设置绘图(4)对象的排列(5)处理文本(6)Coreldraw综合实例(二)Surfer软件的应用（8学时，其中讲授2学时，实验6学时）（1）数据的整理（2）数据文件转换成网格文件（3）等高线图的绘制（4）剖面图的绘制（5）采样点图的绘制(三)MAPGIS软件应用（23学时，其中讲授5学时，实验18学时）（1）图形编辑系统的基本功能和操作（2）点、线和面元的编辑（3）MAPGIS拓扑处理（4）标准图框自动生成（5）图形的误差校正（6）裁剪实用处理四.教学参考书（1）中国地质大学（武汉）信息工程学院武汉华地图形数据公司，《MAPGIS地理信息系统用户教程》.1998.12（2）孙守迁等译，《Coreldraw9 24学时教程》，1999.11《资源环境信息处理》实验教学大纲课程名称：资源环境信息处理课程英文名称：Information Processing of Resource Environment课程代码：0707322082课程类别：所属学科：课内学时：45实习总学时：34学分：2.5编写人：杨光三.制定实习教学大纲的依据地球科学学院国土资源系2001年12月制定的《资源环境信息处理》课程教学大纲。

MapGIS 经纬度生成图框今天我把这个问题好好的研究了一番，MAPGIS虽然是国产软件的佼佼者，但与此同时很多操作较之于ARCGIS等非常成熟的软件，它还是有很多需要做的。

很多东西复杂化了，让应用者很头疼甚至恶心到想吐，不过也莫得办法，问题不搞复杂化，怎么简化呢？还想不想捞钱了呢？要把简单的东西复杂化，是它们的一贯追求，当然，既然是国产软件，还是支持一下，就像周星驰《大话西游》里面，紫霞有着猪八戒的躯体，却安慰至尊宝，吐吧，吐吐，吐完之后就好了。

开玩笑的，记录下我用经纬度生成图框的一些心得吧。

这两个分别是左下角坐标和右上角坐标。

用它生成图框上面我们看到，最小起始经度、纬度，最大结束经度、纬度。

它们分别是左下角经度、左下角纬度，右上角经度、右上角纬度。

按照上面的填上就是了，经度线间隔现在先不用管它，因为现在我们绘制的是公里网格，所以只需要在右边设置经网格设置就行了，这里我们设置传统的1KM。

内外边框的设置，一般只设置内边距，假如我们设置了外边距地话就会出现下面的效果。

上图中，在外面的当然就是外边了，里面的就是内边框。

正常的情况下我们只需要一个边框就行了，一般选择内边框。

而它们具体的数值是您后面设置的毫米，假如你的比例尺是1:1000的话，每个方格网的距离是1000m，在图上是1000mm，这样如果你的内边距是100的话，就相当于边距在图上看起来是方格里网距离的1/10长。

左下脚的经线点密度那些可以不用管的，我试了一下，似乎没做什么作用似地。

这样我们开始下一步操作。

这样设置就好了，不用管高程的。

上面的设置，比例设置为1000，单位为毫米。

因为实际上MAPGIS里没有比例尺设置的，而我们看到的1:1000默认情况，其实是图上的1mm相当于实际距离的1m，也即1000mm相当于一个经网格的距离。

而如果是1:10000的比例尺的话，图上的100mm相当于一个方格网。

接下来要设置，投影区内任意点的纬度，只要是范围之内就行了。
